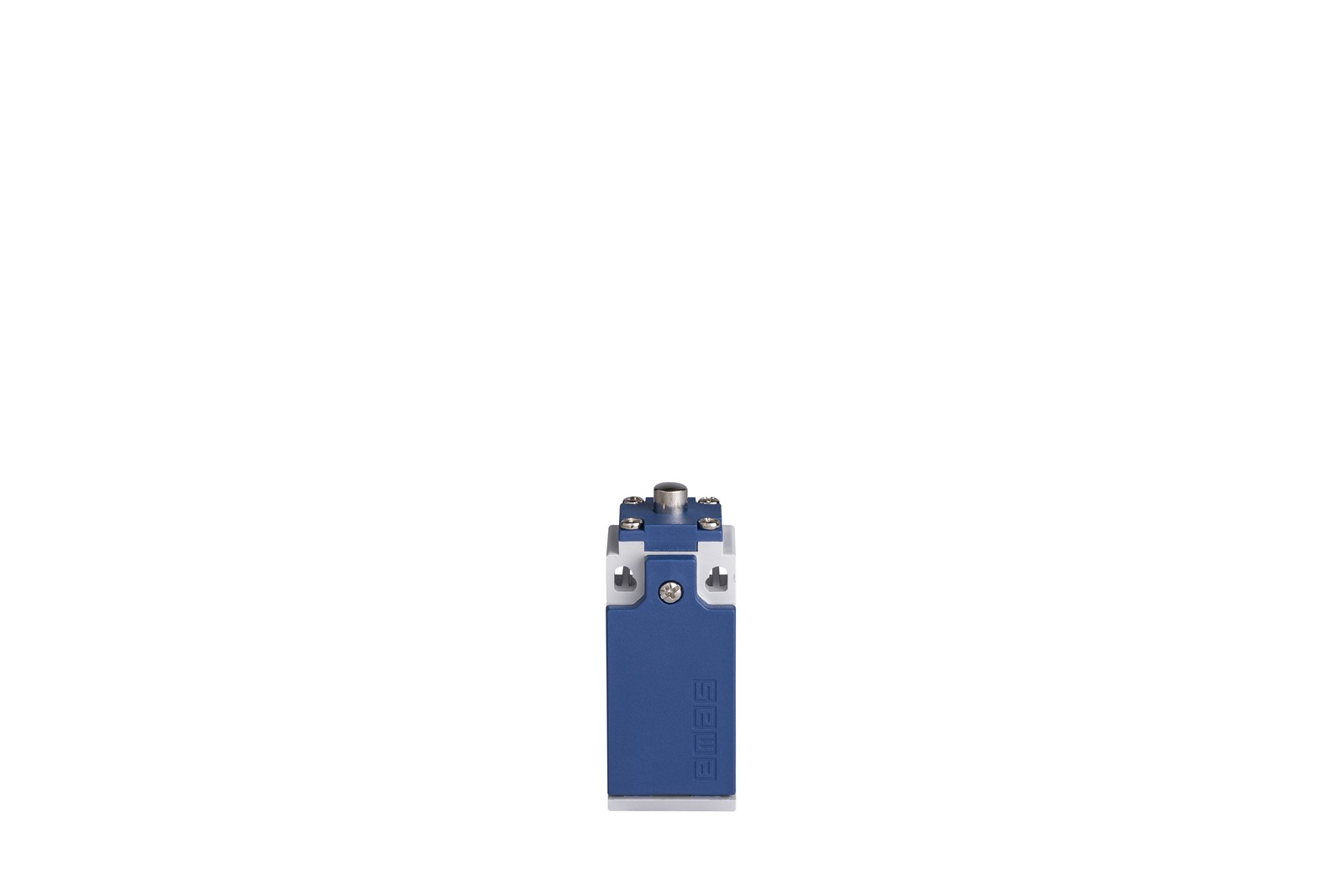

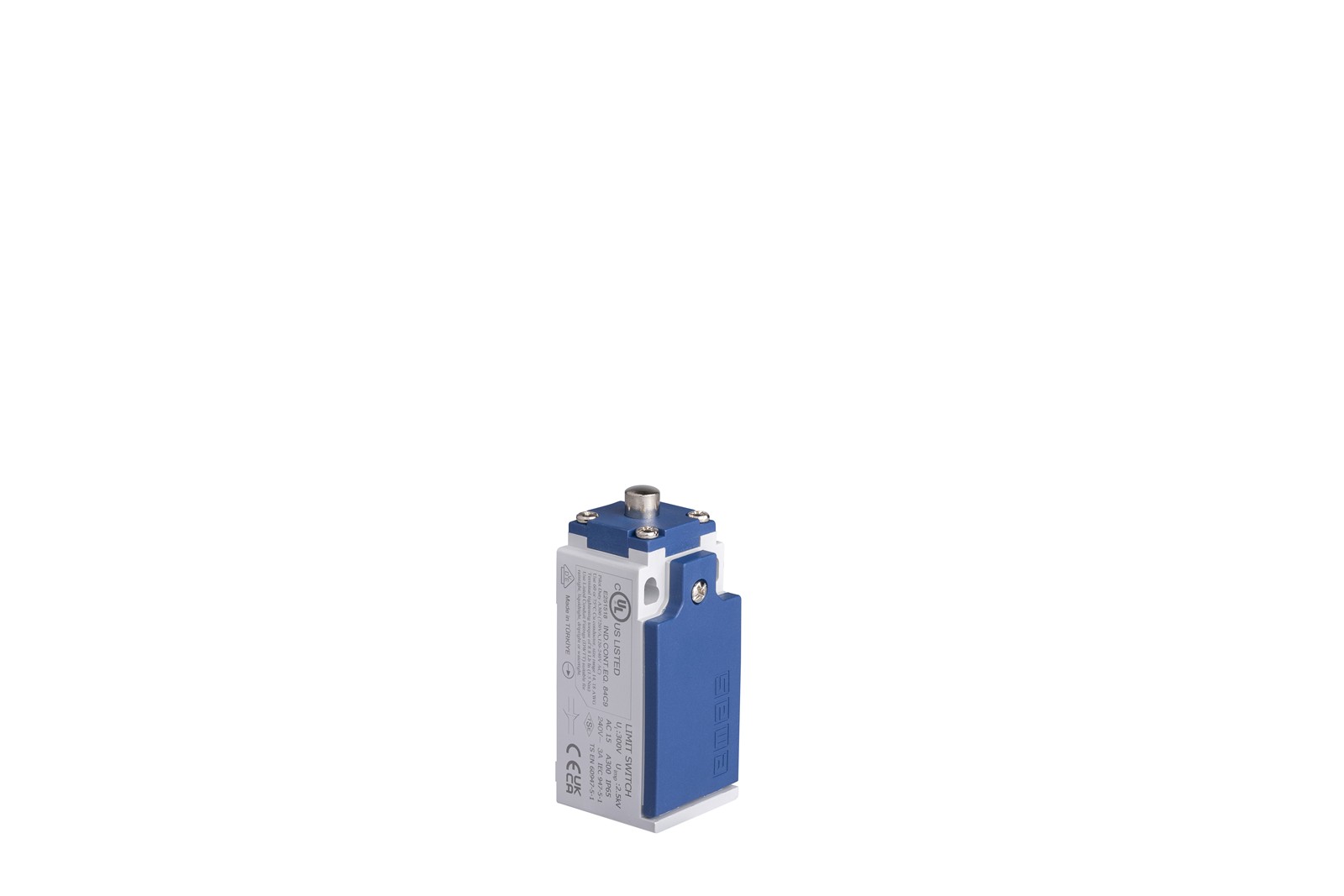

Công tắc hành trình EMAS L5K23PUM211Y là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23PUM211Y
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23PUM211Y được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Pít tông kim loại đường kính 8mm, dạng Plunger có độ nhạy cao, chịu lực ma sát và va đập trực diện cực tốt trong các chu kỳ hoạt động dài.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình EMAS L5K23PUM211Y vận hành dựa trên cơ chế tác động chậm (Slow Action).
- Khi cơ cấu của máy móc chuyển động đè lên pít tông kim loại ở đỉnh công tắc, lực cơ học sẽ truyền trực tiếp xuống bộ phận ngắt mạch bên trong. Trạng thái của cụm tiếp điểm sẽ thay đổi từ từ với tốc độ tương ứng với tốc độ di chuyển của vật thể tác động.
- Khi vật thể lùi lại, lò xo nội bộ sẽ ngay lập tức nhả pít tông về vị trí cân bằng ban đầu.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23PUM211Y
Công tắc hành trình EMAS L5K23PUM211Y được sử dụng rộng rãi trong:
Máy dập, máy nén thủy lực: Phát hiện hành trình kịch tầm trên/dưới của đầu búa, khuôn dập có chuyển động thẳng đứng chính xác.
Hệ thống cửa tự động: Xác nhận vị trí cửa đã đóng kín khít ở các cabin thang máy, tủ điều khiển hoặc hệ thống cửa an toàn bảo vệ máy CNC.
Băng chuyền định vị: Giới hạn hành trình di chuyển tịnh tiến của các bộ đẩy xi lanh hoặc pít-tông khí nén.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23PUM211Y
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23PUM211Y từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23PUM211Y
- Model: L5K23PUM211Y
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Pít tông kim loại đường kính 8mm có độ nhạy cao
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần.
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23PUM211Y chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
