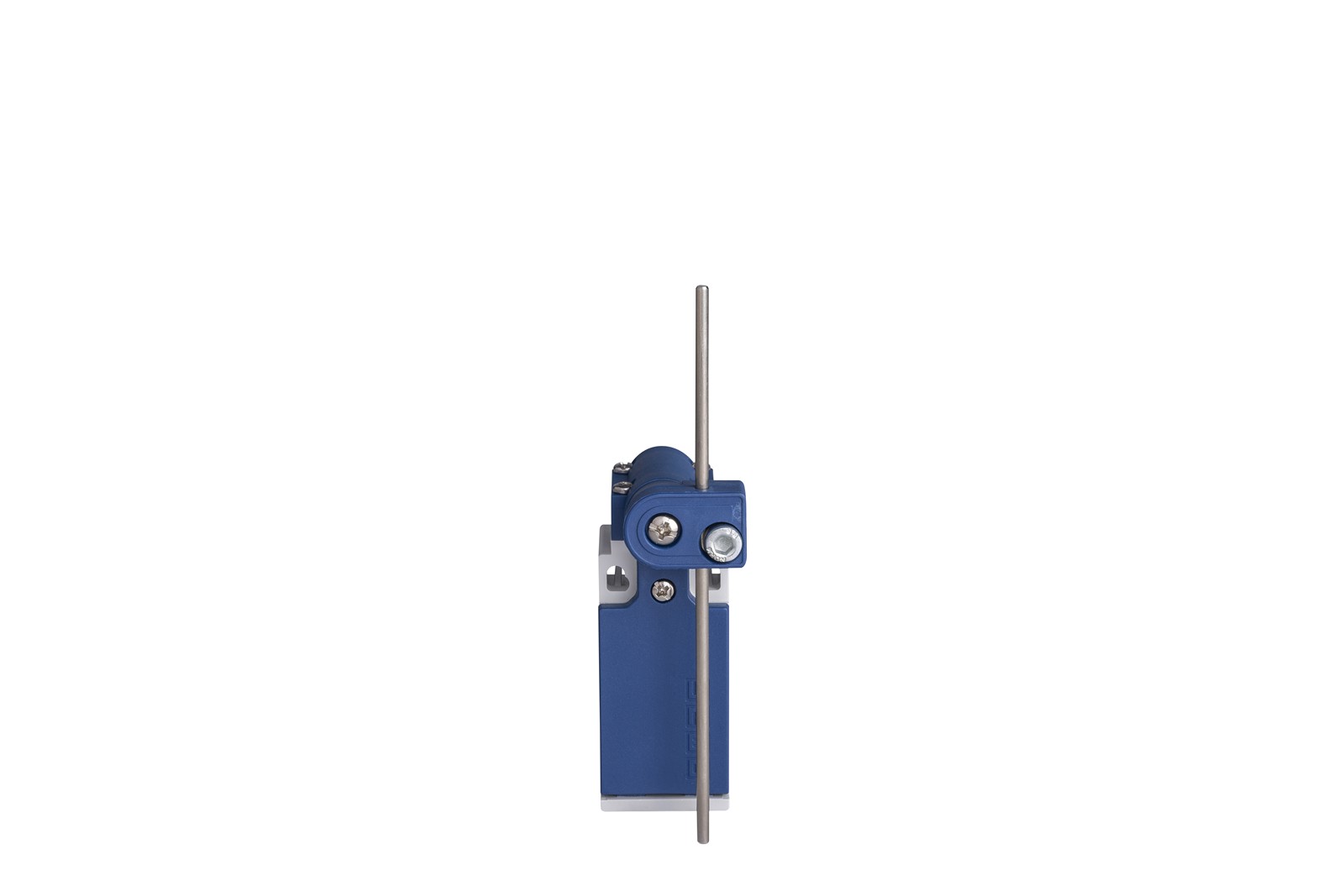

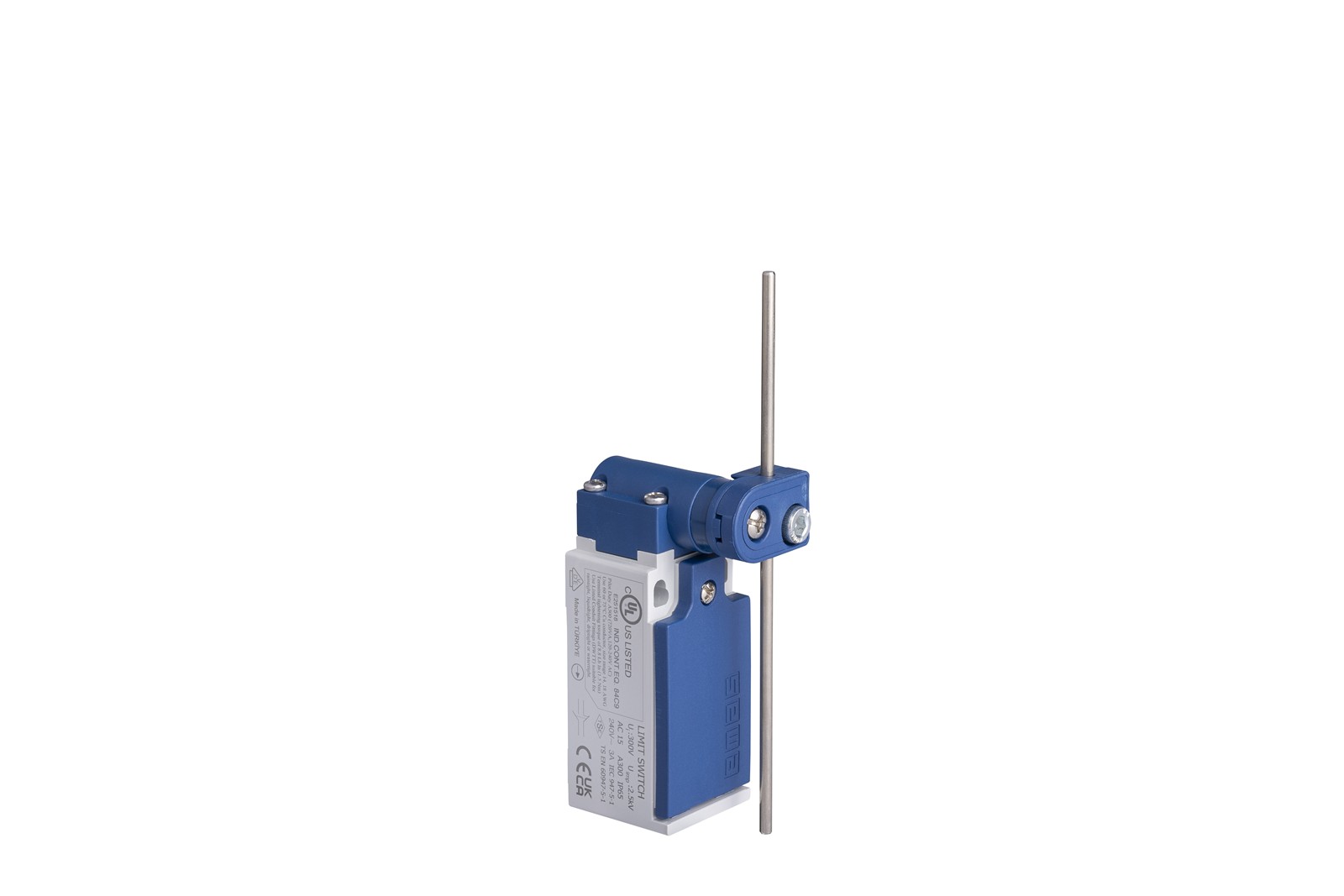

Công tắc hành trình EMAS L5K23REM121 là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23REM121
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23REM121 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt kim loại đường kính 3mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L5K23REM121 vận hành theo cơ chế tác động chậm (Slow Action).
- Khi có vật thể di chuyển lướt qua làm lệch hướng thanh gạt 3mm, lực cơ học sẽ được truyền xuống trục xoay bên trong thân công tắc. Trục xoay này sẽ ép từ từ vào cụm tiếp điểm, làm chuyển đổi trạng thái (NO thành đóng, NC thành mở).
- Khi vật thể đi qua và không còn tác dụng lực, lò xo hồi sẽ lập tức kéo thanh gạt trở về vị trí cân bằng giữa.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23REM121
Công tắc hành trình EMAS L5K23REM121 được sử dụng rộng rãi trong:
Hệ thống đếm sản phẩm: Lắp đặt trên các băng tải chuyền bao bì, thùng carton có kích thước thay đổi liên tục. Thanh gạt quét qua mỗi sản phẩm sẽ đếm chính xác mà không làm kẹt hàng.
Cảnh báo lệch biên băng tải: Lắp dọc hai bên mép băng chuyền; khi thảm băng tải chạy lệch và cọ xát vào thanh gạt, hệ thống sẽ phát tín hiệu dừng khẩn cấp.
Nhận diện vật liệu dạng tấm: Giám sát hành trình của các tấm ván ép công nghiệp, kính, hoặc tôn cuộn đang đi vào máy cắt/chấn.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23REM121
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23REM121 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Nhận diện đa hướng
Thanh gạt dài có thể bị tác động từ nhiều góc độ khác nhau (trái, phải, trực diện), giải quyết bài toán quỹ đạo không cố định của vật thể.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23REM121
- Model: L5K23REM121
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt kim loại đường kính 3mm
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23REM121 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
