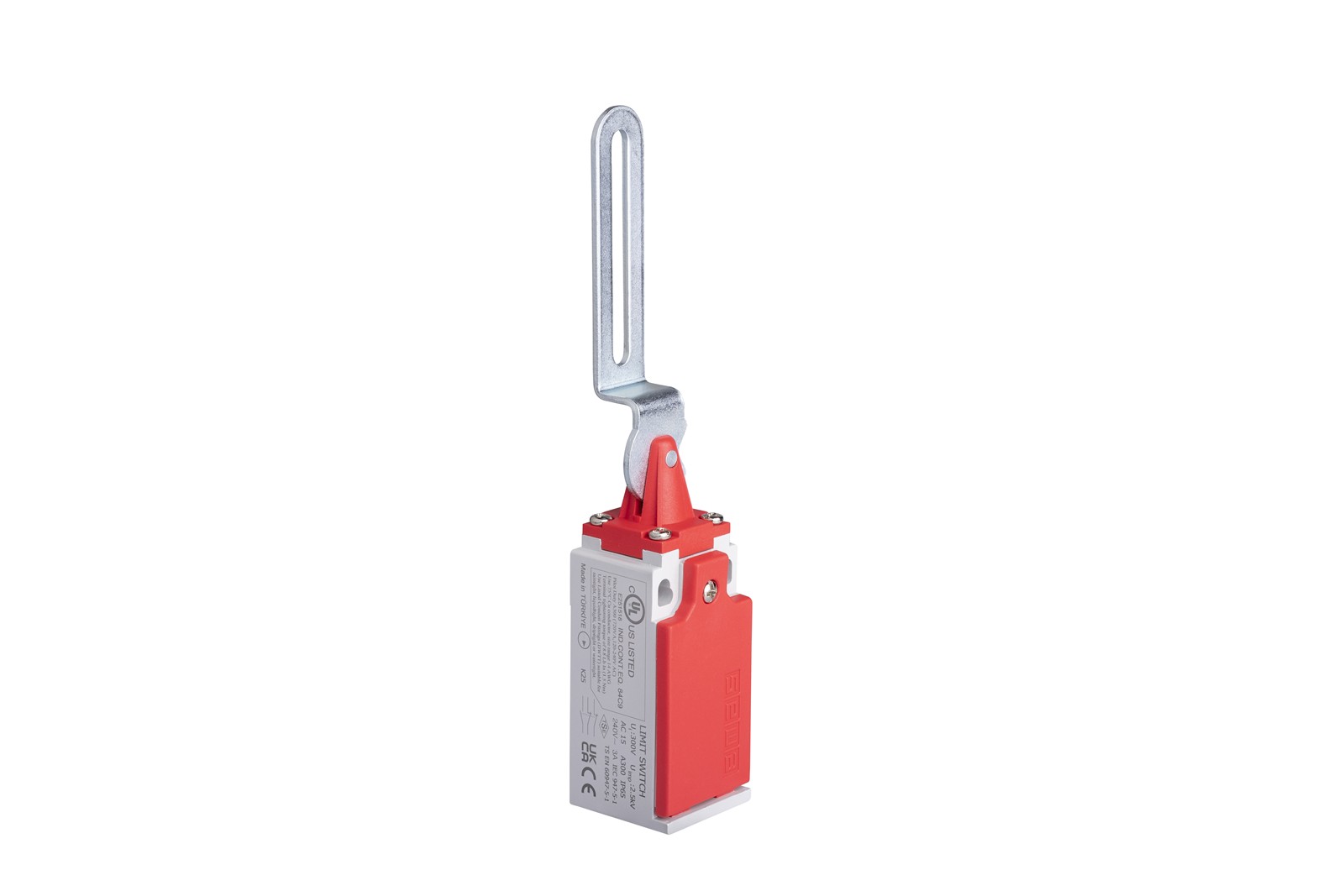

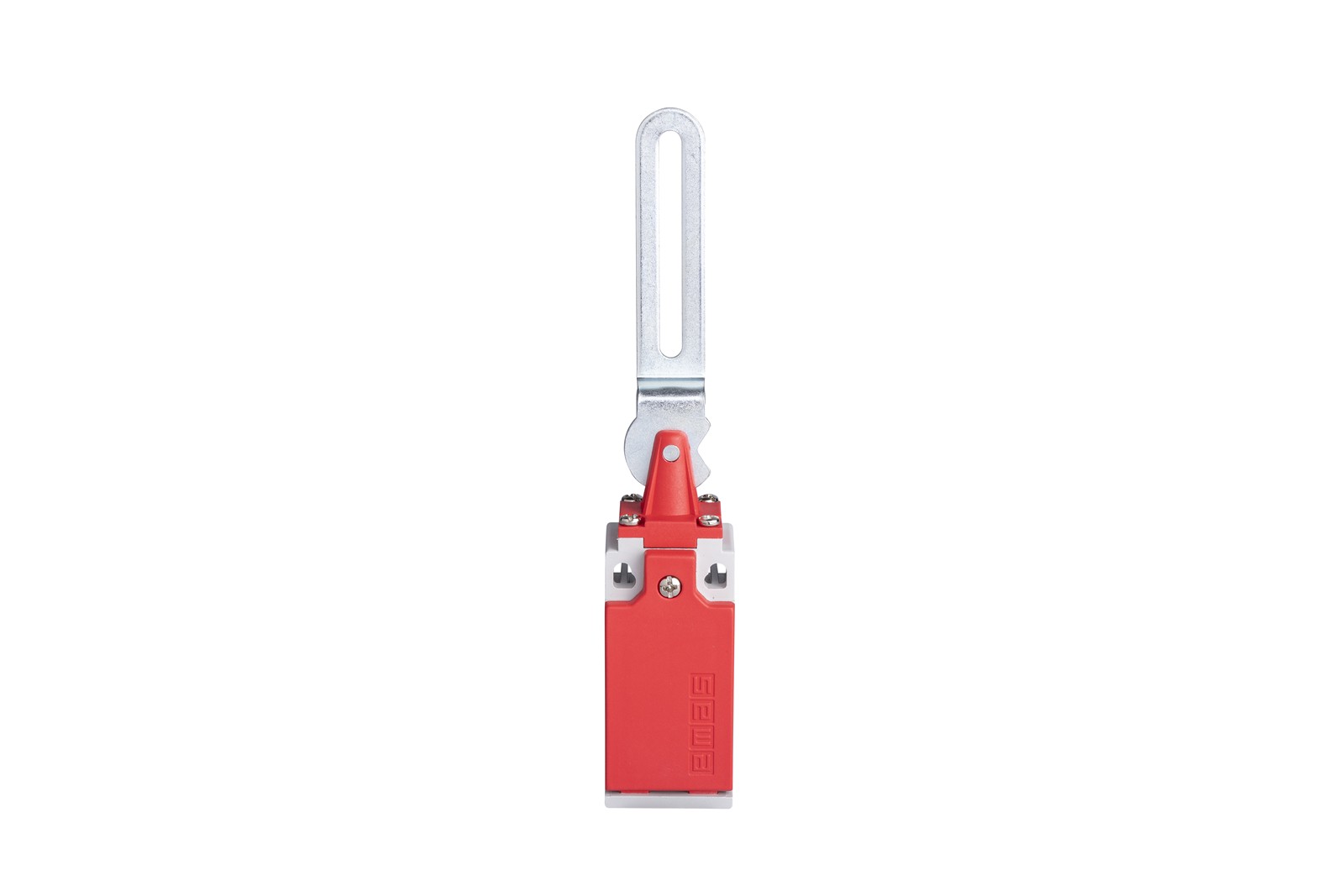

Công tắc hành trình EMAS L5K25LEM511 thuộc series L5 (thân nhựa) của thương hiệu EMAS (Thổ Nhỹ kỳ). Khác biệt lớn nhất của model này nằm ở thiết kế chuyên biệt với cơ cấu bản lề cửa kim loại hướng bên phải (Right Metal Hinge). Thiết bị sử dụng cơ chế chuyển mạch tác động chậm (Slow Action) cùng cấu hình tiếp điểm cực kỳ an toàn gồm 1 thường mở (NO) và 2 thường đóng (NC).
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LEM511
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K25LEM511 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Dạng bản lề bằng kim loại nguyên khối.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 2NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L5K25LEM511 làm việc dựa trên sự thay đổi góc quay của bản lề.
- Khi cánh cửa bị mở ra, trục bản lề kim loại sẽ xoay và tác động cơ học trực tiếp lên lẫy chuyển mạch bên trong.
- Nhờ cơ chế tác động chậm (Slow Action), các khối tiếp điểm lập tức thay đổi trạng thái: ngắt mạch 2NC và nối mạch 1NO để gửi tín hiệu ngắt điện hoặc báo động về tủ điều khiển trung tâm.
- Khi cửa được đóng kín, lò xo bên trong sẽ đưa hệ thống hoàn tác về vị trí sẵn sàng.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LEM511
Công tắc hành trình EMAS L5K25LEM511 được sử dụng rộng rãi trong:
Cửa lồng kính bảo vệ ở các trạm hàn rô-bốt tự động hoặc máy cắt laser CNC.
Nắp che bảo vệ buồng ép của máy đột dập, máy chấn tôn, nhằm ngắt động cơ trục chính ngay khi nắp bị mở ra.
Tủ điện phân phối trung thế, hạ thế cỡ lớn cần cảnh báo an ninh hoặc khóa liên động khi có người lạ mở cánh cửa tủ bên phải.
Cửa ra vào khu vực rào chắn an toàn (Safety Fence) trong các nhà máy lắp ráp ô tô, xưởng sản xuất linh kiện điện tử.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LEM511
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K25LEM511 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Độ tin cậy chống rung lắc
Cơ chế Slow Action cực kỳ phù hợp cho môi trường công nghiệp nặng. Nó triệt tiêu tình trạng "nhảy" hoặc "chớp" tiếp điểm đột ngột do độ rung của máy móc tác động lên mép cửa.
Cấu hình tiếp điểm 1NO kết hợp 2NC
Gia tăng độ tin cậy trong việc thiết lập mạch an toàn dự phòng, phòng ngừa rủi ro khi một tiếp điểm vô tình bị kẹt.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LEM511
- Model: L5K25LEM511
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 2NC (1 thường mở, 2 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Dạng bản lề bằng kim loại nguyên khối
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
