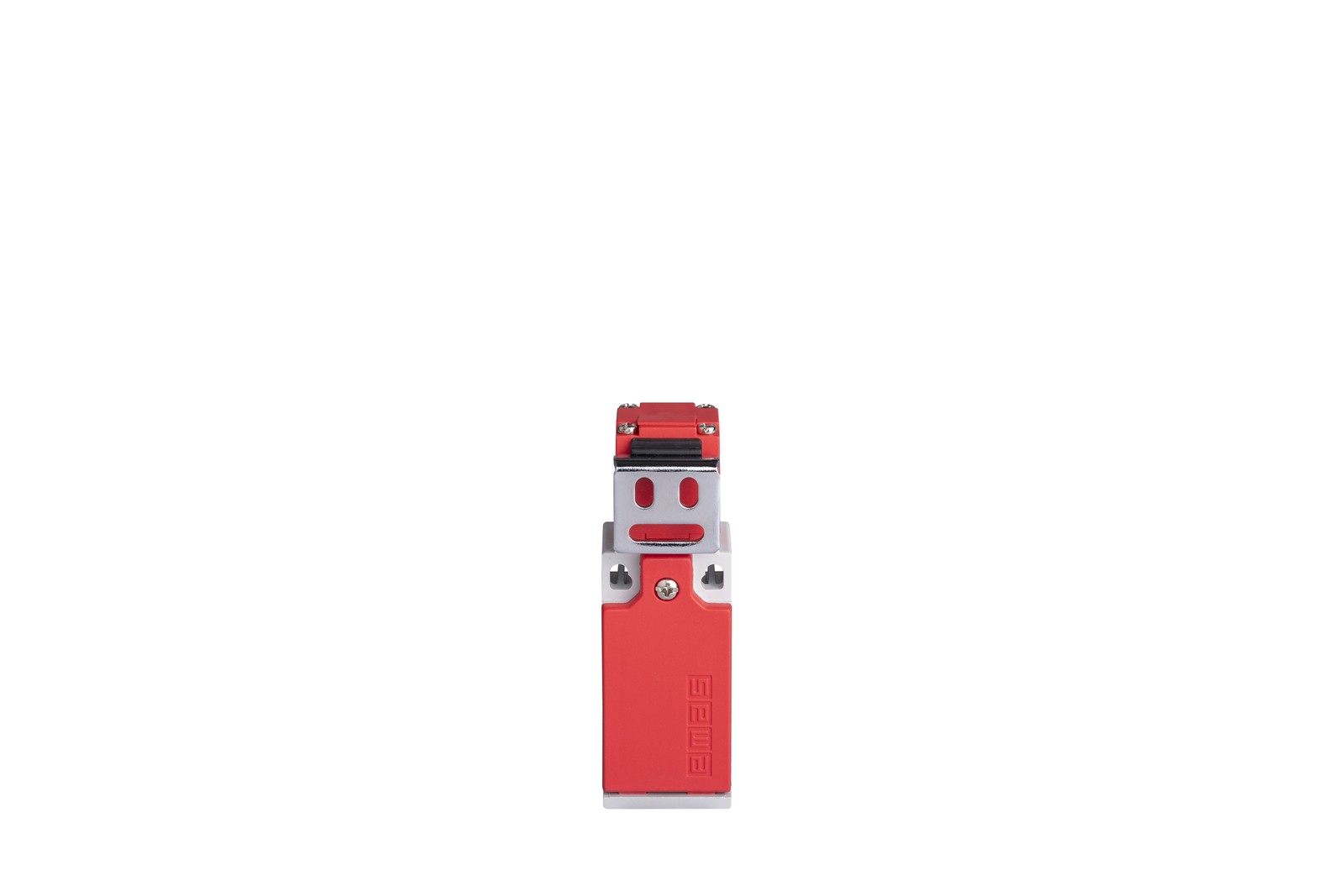

Công tắc hành trình L5K25LUM321 là dòng sản phẩm thân nhựa thuộc Series L5 của hãng EMAS (Thổ Nhĩ Kỳ). Đây là loại công tắc chìa khóa an toàn (Safety Key Switch) được thiết kế đặc biệt để giám sát trạng thái của cửa máy, rào chắn hoặc nắp bảo vệ.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LUM321
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K25LUM321 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Công tắc an toàn khóa góc vuông.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 2NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
L5K25LUM321 hoạt động dựa trên cơ chế liên động vật lý:
Phần thân công tắc sẽ được gắn cố định trên khung máy, trong khi chìa khóa góc vuông được gắn chốt trên cánh cửa.
Khi cửa đóng kín, chìa khóa sẽ cắm sâu vào rãnh trên thân thiết bị, kích hoạt lẫy để đóng mạch 1NO và mở mạch 2NC, lúc này tủ điện mới cho phép máy khởi động.
Bất cứ khi nào cửa bị mở, chìa khóa bị rút ra, cơ cấu tác động chậm lập tức đảo trạng thái 2NC để gửi tín hiệu ngắt điện khẩn cấp đến động cơ máy.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LUM321
Công tắc hành trình L5K25LUM321 xuất hiện trong các hệ thống:
Cửa rào chắn an toàn (Safety Fence) xung quanh khu vực hoạt động của cánh tay rô-bốt, máy hàn tự động.
Nắp che bảo vệ buồng ép của các loại máy đột dập thủy lực, máy ép nhựa, nhằm ngắt trục chính ngay khi người thợ mở nắp can thiệp phôi.
Hệ thống cửa trượt ngang tại các băng chuyền, máy đóng gói tự động yêu cầu dừng khẩn cấp khi có sự cố.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LUM321
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K25LUM321 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Khả năng thích ứng không gian
Chìa khóa vuông góc là giải pháp cứu cánh cho các khe cửa hẹp hoặc các vị trí lắp đặt bị giới hạn về chiều sâu.
Cấu hình tiếp điểm 1 thường mở + 2 thường đóng (1NO+2NC)
Hạn chế tối đa nguy cơ lỗi dính tiếp điểm, tạo ra hệ thống mạch an toàn dự phòng tin cậy.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25LUM321
- Model: L5K25LUM321
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 2NC (1 thường mở, 2 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Công tắc an toàn khóa góc vuông
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K25LUM321 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
