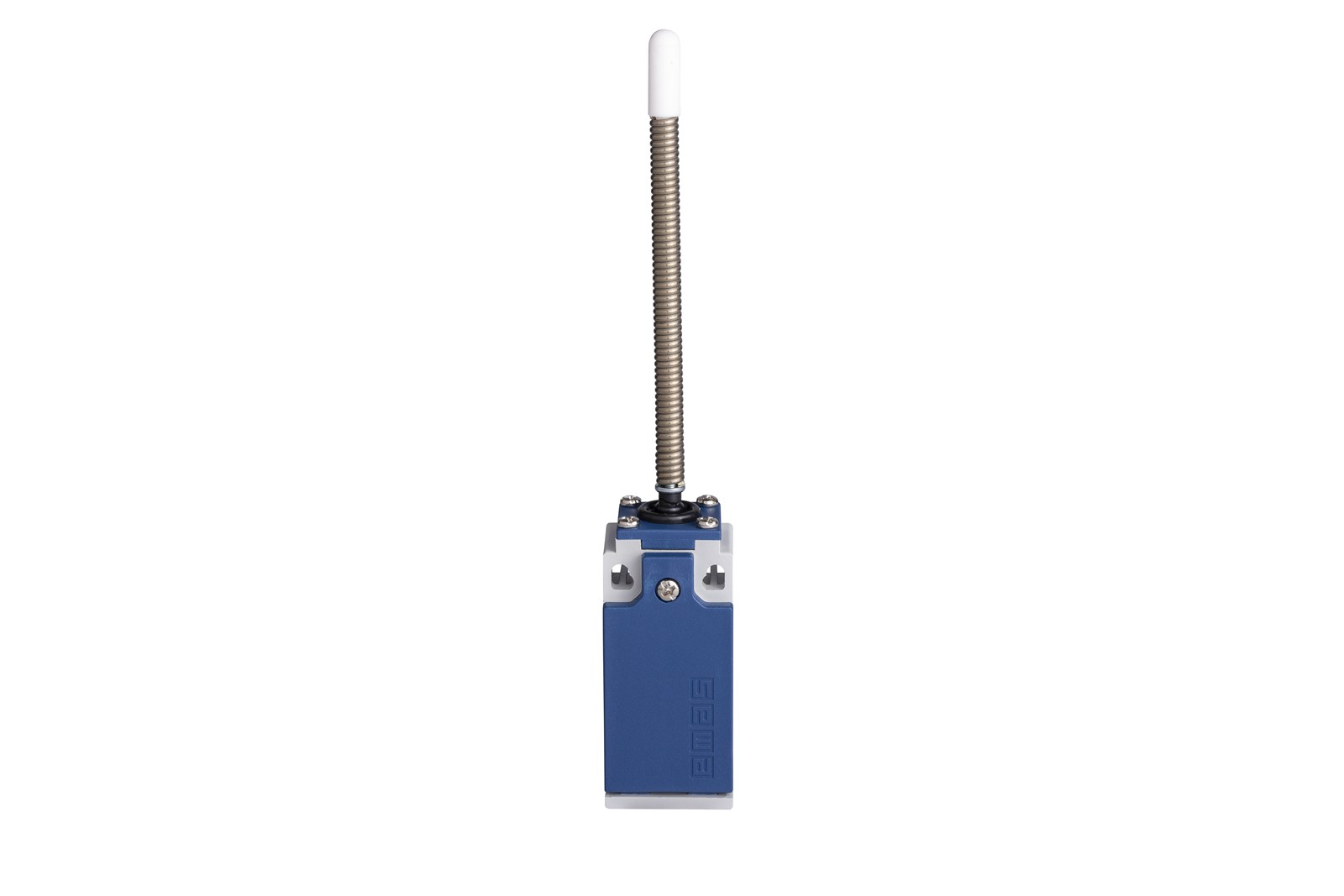

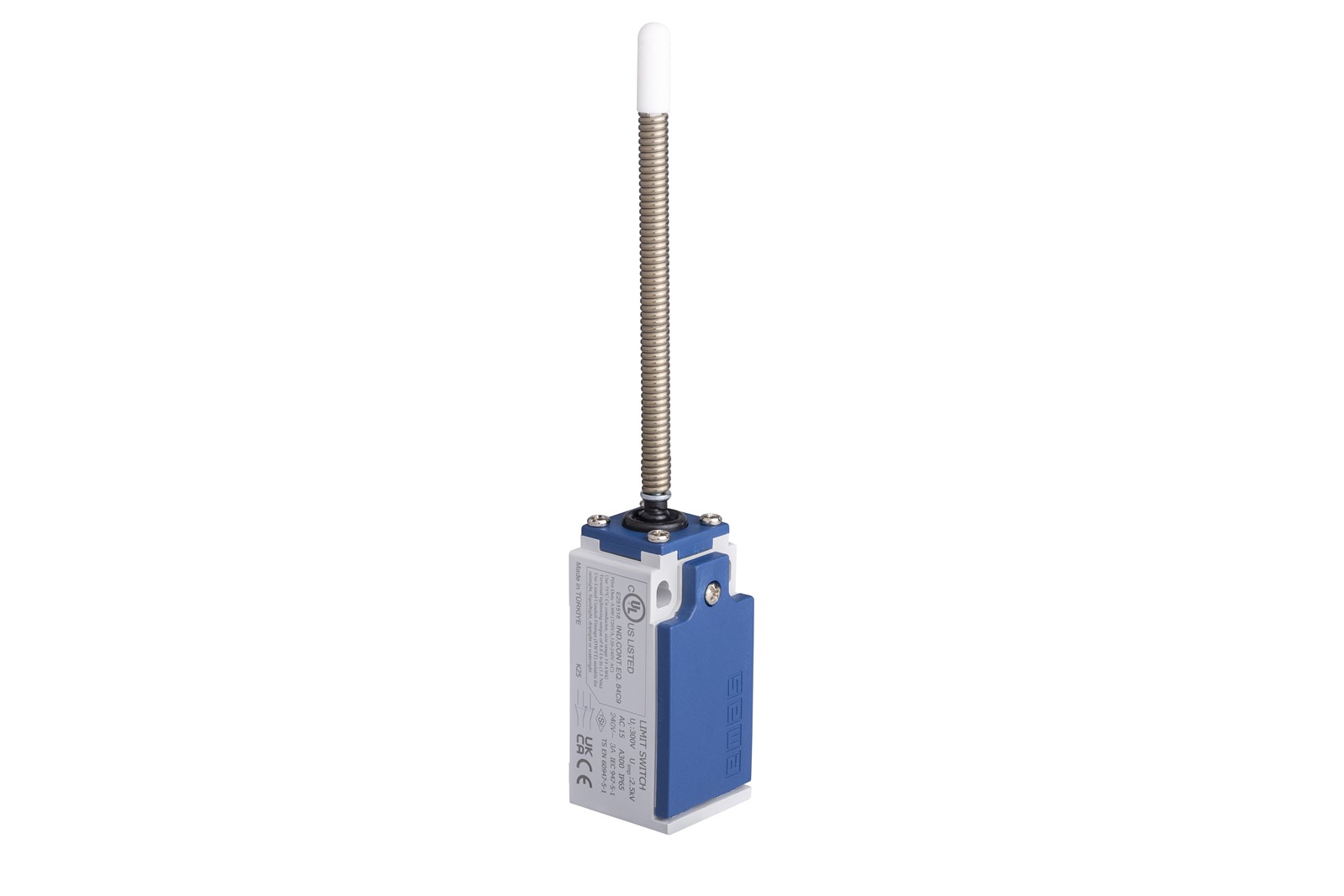

Trong thiết kế máy móc, không phải lúc nào vật thể cần cảm biến cũng di chuyển theo một quỹ đạo thẳng cố định. Có những vị trí mà hướng tác động thay đổi liên tục hoặc vật thể có hình dạng phức tạp, khiến các loại công tắc hành trình cần gạt cứng trở nên dễ gãy hoặc kẹt. Để giải quyết bài toán này, công tắc hành trình EMAS L5K25SOP102 với thiết kế cần gạt lò xo đầu lọc nhựa đã ra đời, mang lại khả năng thích ứng linh hoạt và độ bền vượt trội cho hệ thống điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25SOP102
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K25SOP102 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cơ cấu cần gạt lò xo đầu lọc nhựa, đường kính 7mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 2NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình EMAS L5K25SOP102 vận hành trên cơ chế chuyển đổi chuyển động cơ học thành tín hiệu điện. Cụ thể như sau:
- Trạng thái bình thường: Dòng điện chạy qua chân COM và kết nối trực tiếp với chân NC (tạo thành mạch kín), trong khi đó chân COM và chân NO ở trạng thái hở mạch (không có dòng điện chạy qua).
- Trạng thái hoạt động (khi bị tác động vật lý bởi cửa máy, băng tải, hoặc bộ phận cơ khí...): Lực từ vật thể tác động sẽ ép xuống hệ thống lẫy và lò xo bên trong, làm đảo ngược trạng thái của các tiếp điểm:
- Mạch điện giữa chân COM và chân NC bị ngắt (từ đóng chuyển sang mở).
- Mạch điện giữa chân COM và chân NO nối liền (từ mở chuyển sang đóng).
Sự thay đổi trạng thái tiếp điểm này sẽ gửi tín hiệu điện về hệ thống điều khiển trung tâm (như PLC, rơ-le hoặc contactor) để thực hiện các lệnh như dừng động cơ, đảo chiều máy, hoặc bật đèn còi cảnh báo. Khi vật thể di chuyển ra khỏi vị trí tiếp xúc và không còn lực ép, lò xo phản hồi bên trong công tắc sẽ tự động đẩy cần gạt về lại vị trí ban đầu, trả các tiếp điểm NC và NO về lại trạng thái nghỉ.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25SOP102
Nhờ thiết kế lò xo linh hoạt, EMAS L5K25SOP102 thường xuyên góp mặt trong các ứng dụng:
- Hệ thống băng tải hành lý, kiện hàng: Nhận diện kiện hàng có hình dạng không đồng nhất, kích thước lồi lõm hoặc di chuyển không thẳng hàng.
- Máy rung, máy sàng lọc: Những nơi có độ rung lắc mạnh mà các loại công tắc hành trình cứng dễ bị hư hỏng cơ cấu truyền động.
- Cửa tự động, barie: Sử dụng như một cảm biến an toàn, khi vật thể chạm vào từ bất kỳ hướng nào cũng có thể kích hoạt dừng motor ngay lập tức.
- Dây chuyền sản xuất chai lọ: Đếm sản phẩm hoặc kiểm soát vị trí chai lọ trên băng tải xoắn ốc hoặc khúc cua.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25SOP102
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K25SOP102 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K25SOP102
- Model: L5K25SOP102
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 2NC (1 thường mở, 2 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cơ cấu cần gạt lò xo đầu lọc nhựa, đường kính 7mm
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K25SOP102 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
