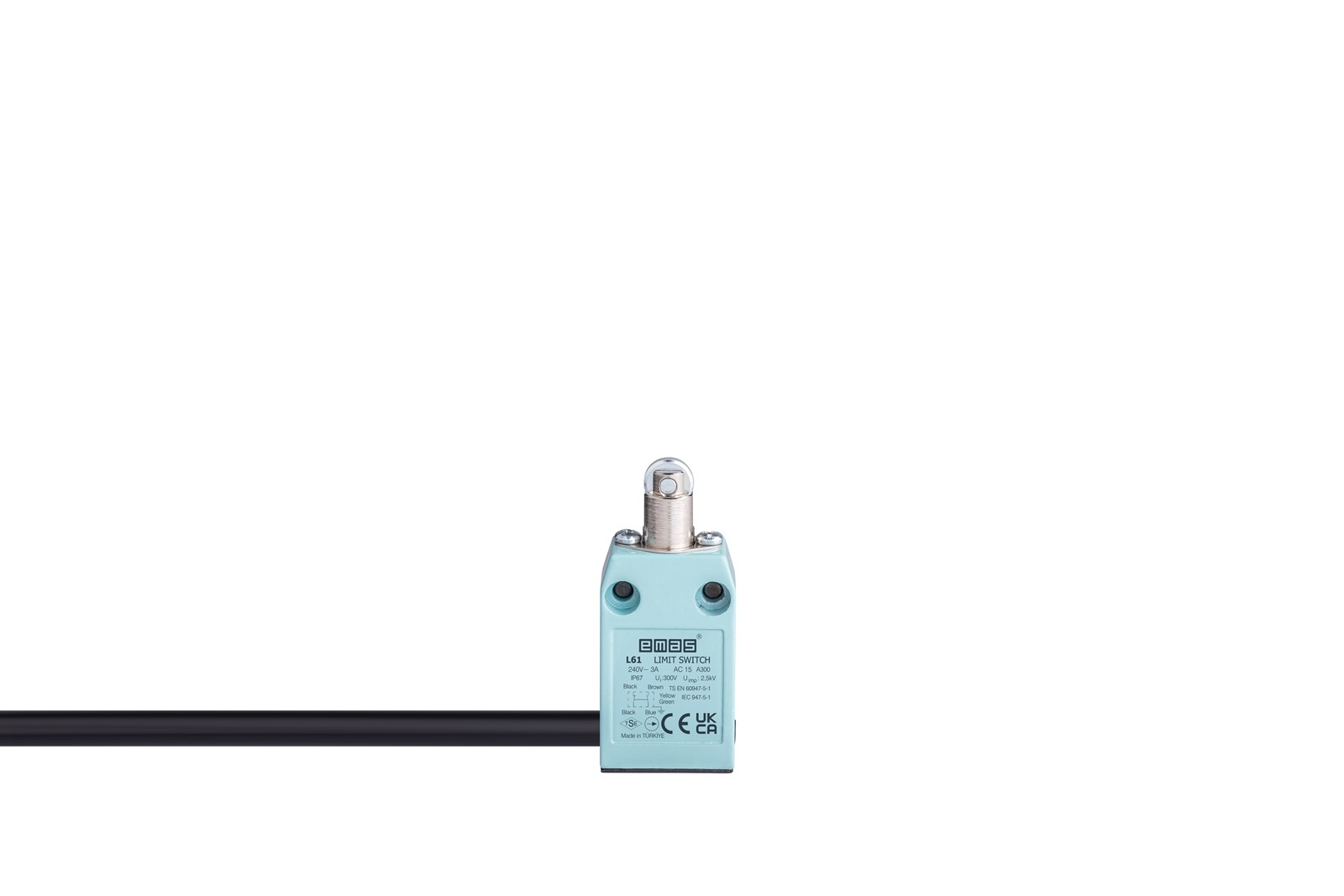

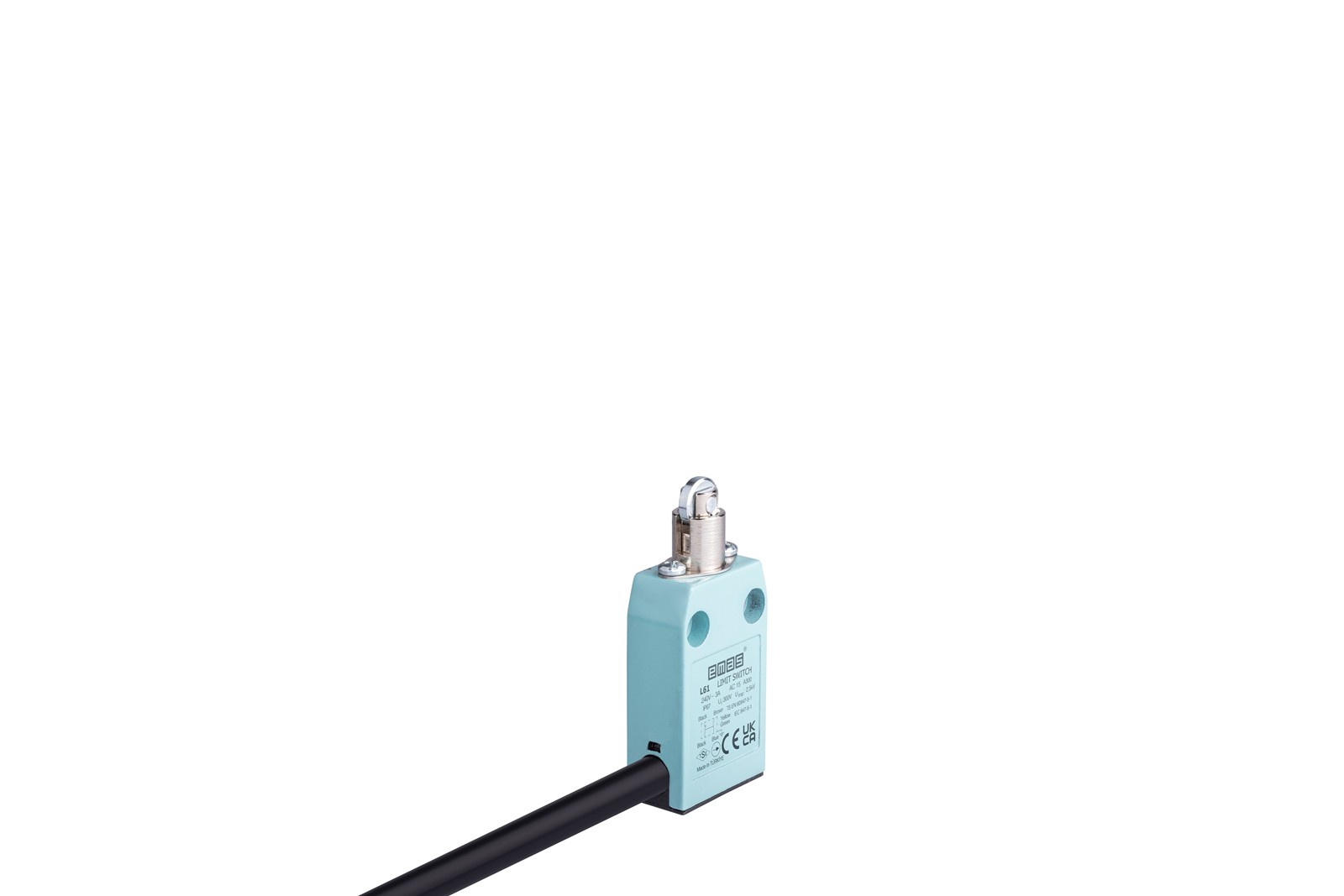

Công tắc hành trình EMAS L61K13MUM331-8 thuộc series L61 của hãng EMAS - Thổ Nhĩ kỳ. Điểm nổi bật nhất của sản phẩm này nằm ở lớp vỏ hợp kim nhôm vô cùng chắc chắn, kết hợp với cơ cấu truyền động là pít tông con lăn kim loại đường kính 11mm. Thiết bị còn được trang bị tiếp điểm tác động nhanh (Snap Action) với cấu hình 1NO + 1NC (1 thường mở, 1 thường đóng) và đạt chuẩn bảo vệ lên đến IP67.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L61K13MUM331-8
Cấu Tạo Cơ Bản
Công tắc hành trình Emas L61K13MUM331-8 được thiết kế tối ưu để hoạt động trong môi trường công nghiệp hạng nặng, với 3 thành phần chính:
- Lớp vỏ kim loại: Được đúc từ hợp kim nhôm chịu lực, kín khít, giúp bảo vệ toàn vẹn các linh kiện bên trong; vỏ đạt cấp bảo vệ IP67 mang đến khả năng chống bụi và nước cực kỳ tốt.
- Cơ cấu truyền động: Pít tông con lăn kim loại, đường kính 11mm.
- Cụm tiếp điểm: Sử dụng vật liệu hợp kim Bạc - Niken (AgNi) truyền dẫn tín hiệu ổn định và hạn chế sự mài mòn do hồ quang điện.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L61K13MUM331-8 vận hành dựa trên nguyên lý cơ - điện.
- Khi vật thể di chuyển chạm vào con lăn → lực được truyền vào cơ cấu bên trong → công tắc chuyển trạng thái mở - đóng tiếp điểm.
- Khi vật thể rời khỏi con lăn, lò xo/cơ cấu hồi phục đưa con lăn và tiếp điểm về vị trí ban đầu, tín hiệu điện trở về trạng thái “bình thường”.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L61K13MUM331-8
Công tắc hành trình MAS L61K13MUM331-8 là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp, điển hình như:
Tự động hóa băng chuyền: Thiết bị thường được gắn trên các băng tải và dây chuyền sản xuất để nhận diện sự xuất hiện của hàng hóa. Khi sản phẩm lướt qua và nhấn vào con lăn, công tắc sẽ gửi tín hiệu để hệ thống tự động đếm số lượng hoặc điều phối các quy trình tiếp theo.
Giám sát an toàn: Công tắc L61K13MUM331-8 được ứng dụng rộng rãi trong việc kiểm soát trạng thái đóng mở của các rào chắn hoặc cửa bảo vệ máy móc. Khi phát hiện cửa mở không đúng quy định, thiết bị sẽ kích hoạt cơ chế ngắt điện và dừng máy khẩn cấp để đảm bảo an toàn cho người vận hành.
Máy móc gia công: Với thiết kế pít-tông nhấn thẳng, sản phẩm mang lại độ chính xác cao khi cần xác định điểm dừng của các chi tiết cơ khí. Công tắc thường được sử dụng để giới hạn hành trình di chuyển của giường máy, trục máy phay hoặc xác định vị trí của các xi lanh thủy lực.
Thiết bị nâng hạ: Nhờ lớp vỏ kim loại chịu lực cùng tiêu chuẩn chống bụi và kháng nước IP67, thiết bị hoạt động rất bền bỉ trong các hệ thống thang máy. Công tắc giúp định vị buồng thang dừng lại chính xác và tự động ngắt động cơ khi cơ cấu nâng chạm đến giới hạn hành trình cho phép.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L61K13MUM331-8
Độ chính xác vị trí cực cao
Pít tông con lăn (plunger) chỉ bị kích hoạt khi có lực ép vuông góc 90 độ từ trên xuống, giúp việc xác định điểm dừng của máy móc chính xác đến từng milimet. Bánh xe (roller) trên đỉnh chốt giúp giảm ma sát khi vật thể trượt ngang qua.
Chống chịu môi trường khắc nghiệt
Nhờ lớp vỏ đúc từ hợp kim nhôm (Metal Body) kết hợp với cáp đúc sẵn nguyên khối, công tắc loại bỏ hoàn toàn khe hở tại lỗ luồn cáp, giúp thiết bị đạt chuẩn bảo vệ IP67 - chống nước xịt áp lực và chống mạt sắt tuyệt đối.
Tuổi thọ cơ - điện vượt trội
Dù hoạt động trong điều kiện khắc nghiệt, L61K13MUM331-8 vẫn có thể duy trì tuổi thọ cơ học lên tới 10 triệu chu kỳ và tuổi thọ điện 1 triệu chu kỳ.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình này khá rộng, từ -25 °C đến +80 °C - đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Cơ chế Snap Action
Hệ tiếp điểm bật nảy chớp nhoáng (1NO+1NC) giúp ngắt mạch dứt khoát, không sinh hồ quang điện dù vật thể đè lên chốt tỳ với tốc độ cực chậm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L61K13MUM331-8
- Model: L61K13MUM331-8
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Pít tông con lăn kim loại, đường kính 11mm
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP67
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
