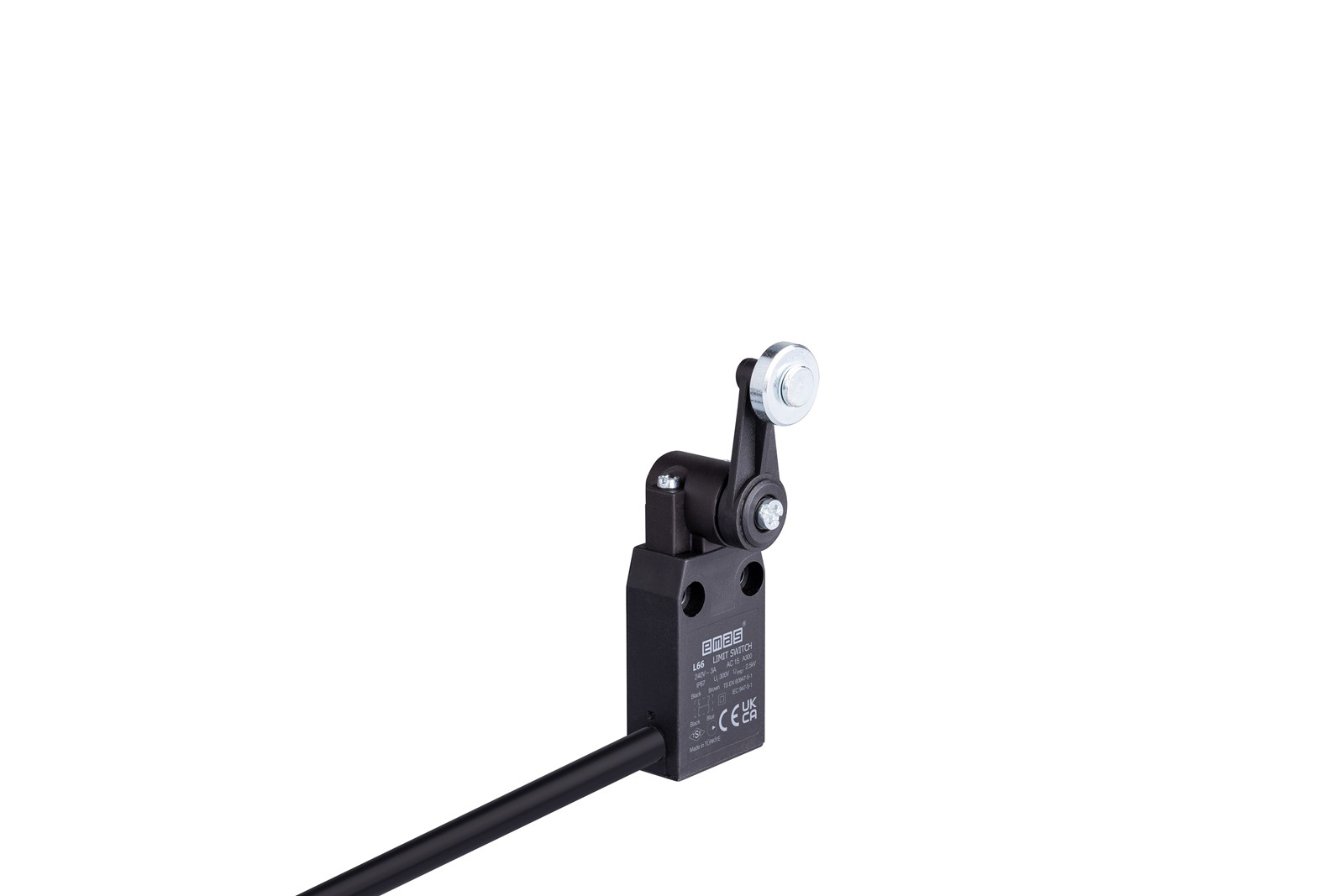

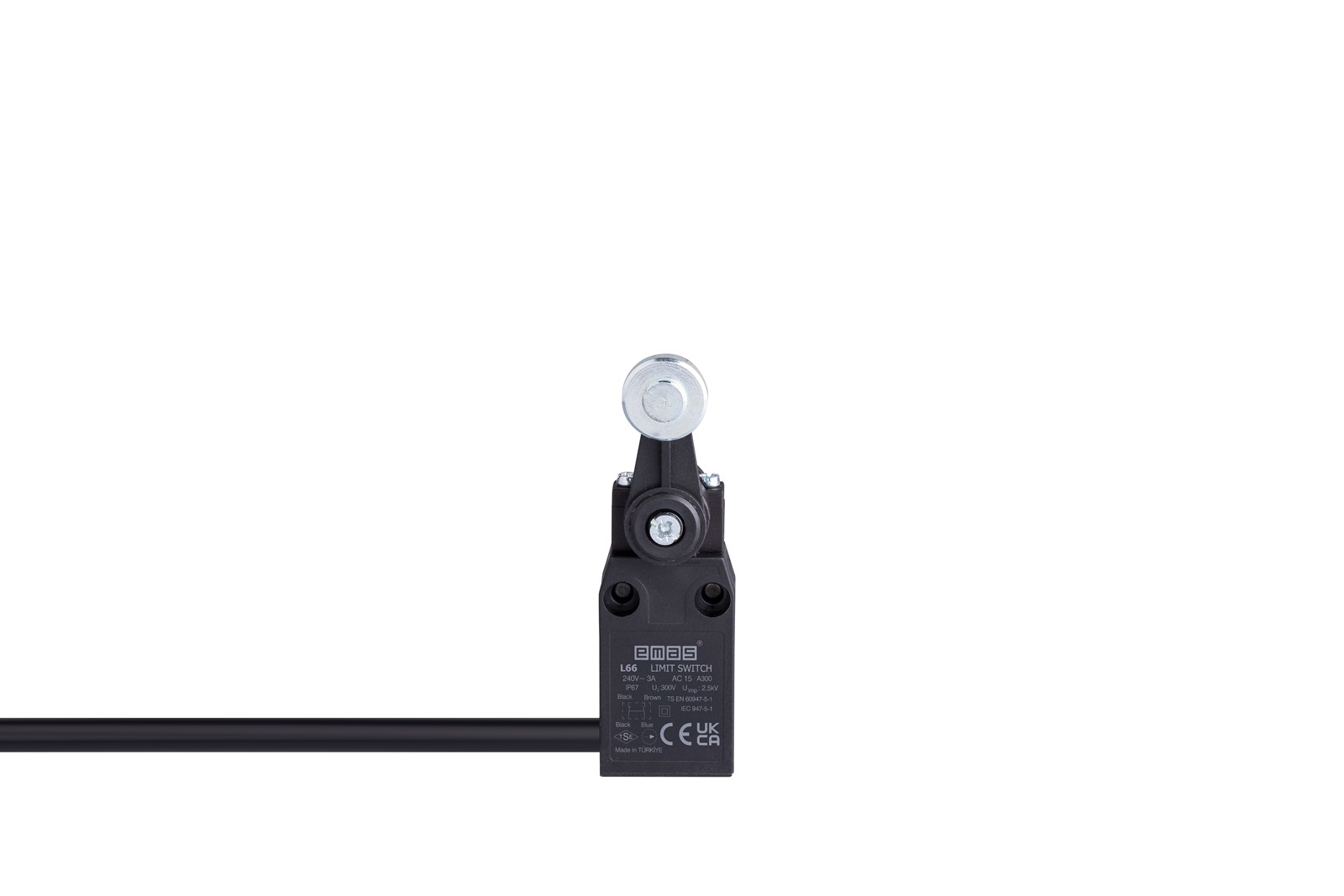

Công tắc hành trình EMAS L66K13MEM121-3.5 thuộc series L66 của hãng EMAS - Thổ Nhĩ kỳ. Điểm nổi bật nhất của sản phẩm này là cơ cấu truyền động cánh tay lăn kim loại (đường kính 18mm), kết hợp với tiếp điểm tác động nhanh (Snap Action - cấu hình 1NO + 1NC) và đạt chuẩn bảo vệ lên đến IP67.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MEM121-3.5
Cấu Tạo Cơ Bản
Công tắc hành trình Emas L66K13MEM121-3.5 được thiết kế tối ưu để hoạt động trong môi trường công nghiệp, với 3 thành phần chính:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cánh tay lăn kim loại, đường kính 18mm.
- Cụm tiếp điểm: Sử dụng vật liệu hợp kim Bạc - Niken (AgNi) truyền dẫn tín hiệu ổn định và hạn chế sự mài mòn do hồ quang điện.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L66K13MEM121-3.5 vận hành dựa trên nguyên lý cơ - điện.
Khi một bộ phận cơ khí đang chuyển động trượt qua và đè lên con lăn kim loại 18mm, lực tác động sẽ đẩy cần gạt quay quanh trục.
Chuyển động xoay này nén lò xo bên trong hệ thống Snap Action, làm đảo trạng thái dứt khoát của cặp tiếp điểm 1NO (Thường mở) và 1NC (Thường đóng).
Khi vật thể trượt qua hết con lăn và không còn lực đè, lò xo hồi vị sẽ ngay lập tức bật cần gạt và các tiếp điểm trở lại trạng thái ban đầu để chuẩn bị cho chu trình tiếp theo.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MEM121-3.5
Công tắc hành trình MAS L66K13MEM121-3.5 là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp, điển hình như:
Dây chuyền băng tải tự động: Lắp dọc theo băng chuyền để đếm sản phẩm, hoặc phát hiện các hộp hàng trượt qua để kích hoạt cơ cấu phân loại.
Hệ thống cửa trượt tự động: Gắn tại hai đầu giới hạn của cửa trượt nhà xưởng để tự động ngắt motor khi cửa đã mở/đóng hết hành trình.
Máy đóng gói bao bì: Giám sát cơ cấu nạp liệu hoặc chuyển động quay của các cuộn màng bọc, đảm bảo máy chỉ hoạt động khi cuộn màng nằm đúng vị trí an toàn.
Hệ thống mâm xoay: Nhận diện vị trí dừng chính xác của các mâm xoay trên máy gia công hoặc máy chiết rót tự động.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MEM121-3.5
Cơ cấu tiếp xúc ma sát thấp
Cần gạt con lăn kim loại có khả năng tự quay khi va chạm với vật thể chuyển động, giúp giảm tối đa mài mòn vật lý cho cả công tắc lẫn bề mặt sản phẩm.
Tuổi thọ cơ - điện vượt trội
Công tắc giới hạn hành trình L66K13MEM121-3.5 có thể duy trì tuổi thọ cơ học lên tới 10 triệu chu kỳ và tuổi thọ điện 1 triệu chu kỳ.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình này khá rộng, từ -25 °C đến +80 °C - đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Cơ chế Snap Action
Hệ tiếp điểm bật nảy chớp nhoáng (1NO+1NC) giúp ngắt mạch dứt khoát, không sinh hồ quang điện dù vật thể đè lên chốt tỳ với tốc độ cực chậm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MEM121-3.5
- Model: L66K13MEM121-3.5
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cánh tay lăn kim loại, đường kính 18mm
- Chiều dài cáp: 3.5m
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP67
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L66K13MEM121-3.5 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
