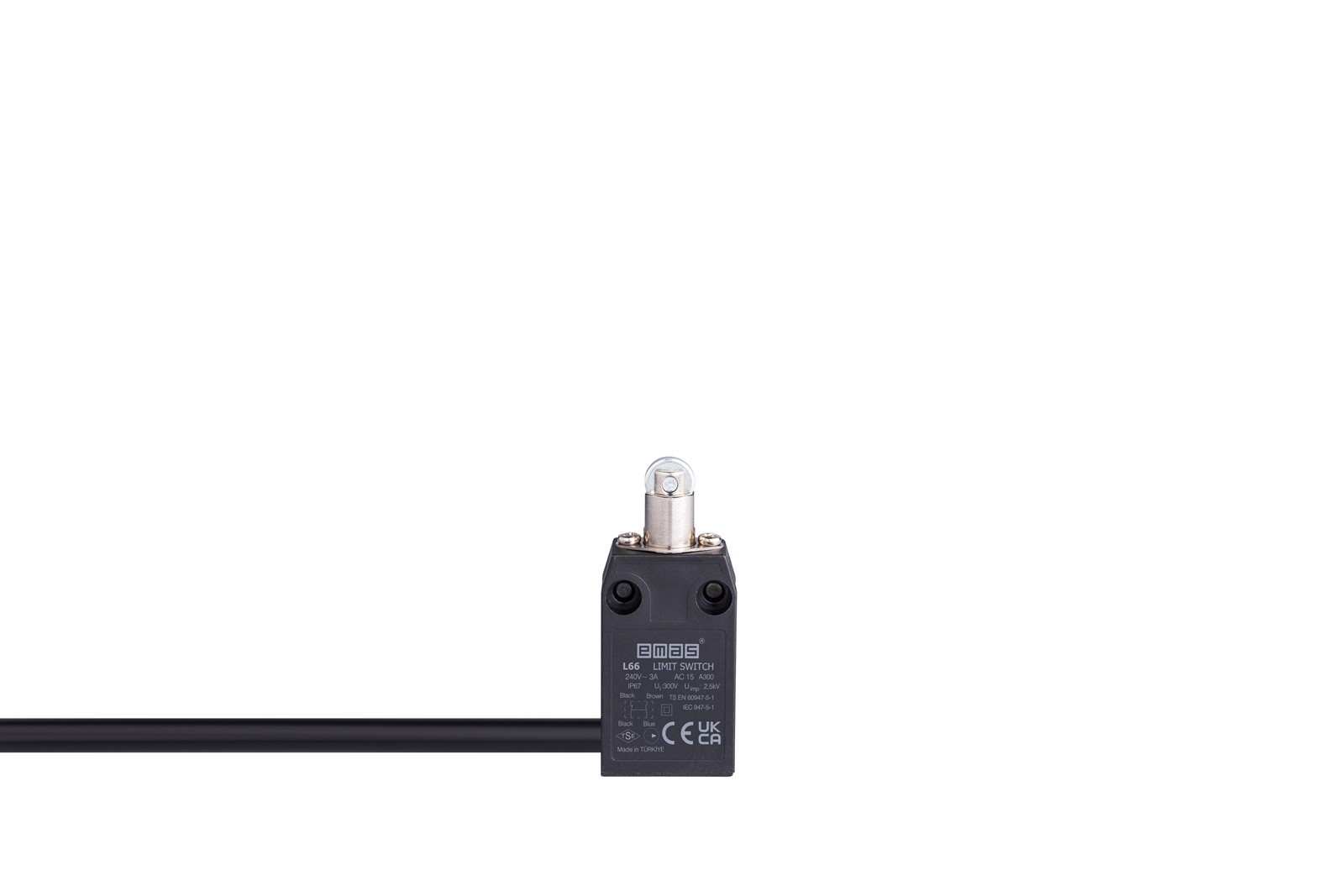

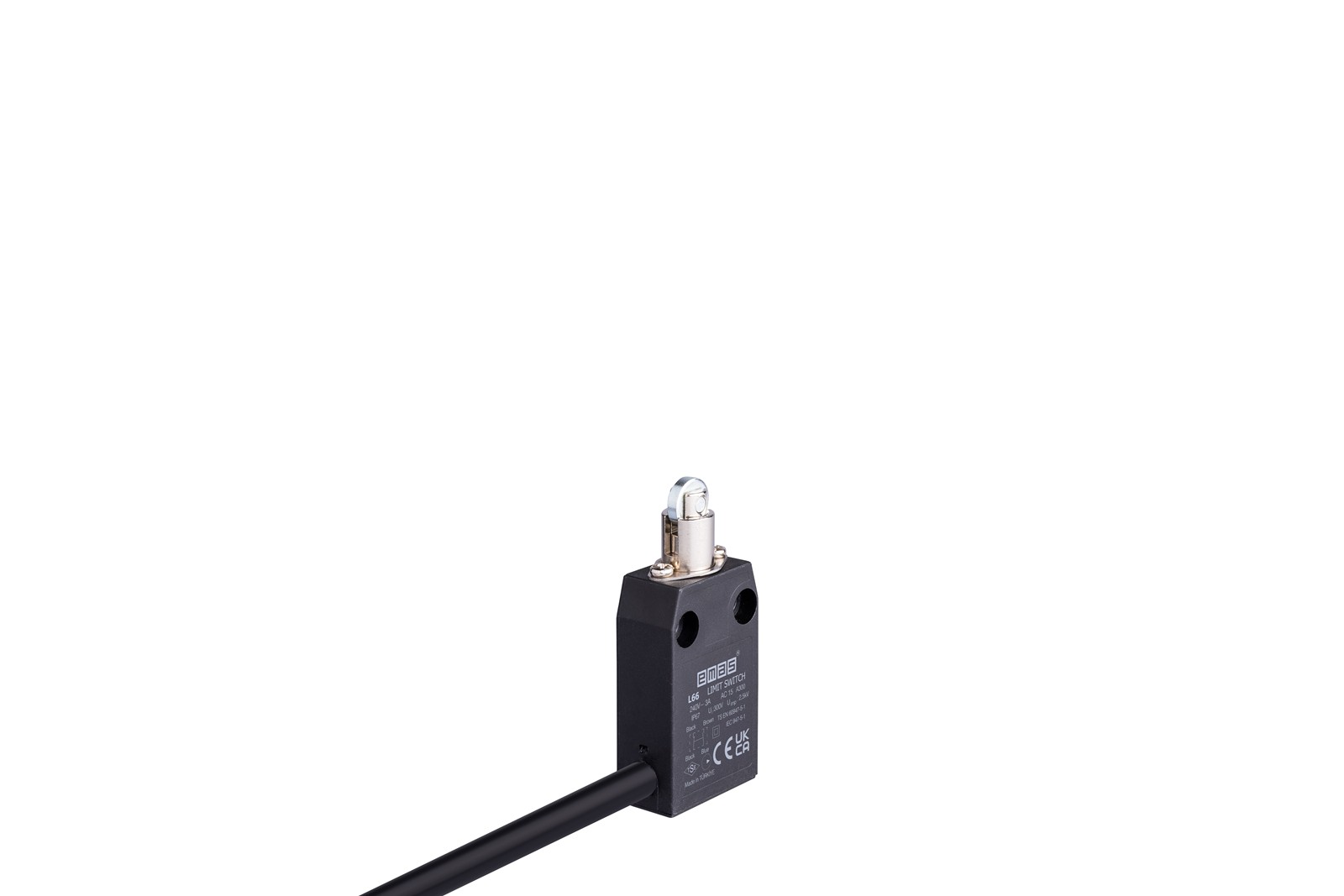

Công tắc hành trình EMAS L66K13MUM331-3 thuộc series L66 của hãng EMAS - Thổ Nhĩ kỳ. Điểm nổi bật nhất của sản phẩm này là cơ cấu truyền động pít tông con lăn kim loại (đường kính 11mm), kết hợp với tiếp điểm tác động nhanh (Snap Action - cấu hình 1NO + 1NC) và đạt chuẩn bảo vệ lên đến IP67.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MUM331-3
Cấu Tạo Cơ Bản
Công tắc hành trình Emas L66K13MUM331-3 được thiết kế tối ưu để hoạt động trong môi trường công nghiệp, với 3 thành phần chính:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Pít tông con lăn kim loại, đường kính 11mm.
- Cụm tiếp điểm: Sử dụng vật liệu hợp kim Bạc - Niken (AgNi) truyền dẫn tín hiệu ổn định và hạn chế sự mài mòn do hồ quang điện.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L66K13MUM331-3 vận hành dựa trên nguyên lý cơ - điện.
Khi một bộ phận cơ khí/vật thể tác động lên cơ cấu truyền động thì hệ thống bên trong sẽ đảo trạng thái của cặp tiếp điểm 1NO (Thường mở) và 1NC (Thường đóng).
Khi vật thể trượt qua hết và không còn lực đè, lò xo hồi vị sẽ ngay lập tức đưa các tiếp điểm trở lại trạng thái ban đầu để chuẩn bị cho chu trình tiếp theo.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MUM331-3
Công tắc hành trình MAS L66K13MUM331-3 là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp, điển hình như:
Máy công cụ (CNC, máy phay, máy tiện): Dùng để chặn/giới hạn các giới hạn trục X, Y, Z. Khi bàn dao đi quá giới hạn an toàn, nó sẽ đè vào con lăn, công tắc ngắt mạch hoặc gửi tín hiệu về bộ điều khiển để dừng động cơ ngay lập tức.
Xi lanh điện/Hệ thống khí nén: Lắp đặt dọc theo trục để xác định vị trí đầu - cuối của xi lanh, hoặc thiết lập các khoảng di chuyển linh hoạt.
Băng tải đóng gói: Đếm số lượng hộp/chai lọ lướt ngang qua. Khi mép hộp tì lên con lăn kim loại đẩy pít-tông đi xuống, nó truyền tín hiệu "1 nhịp" về PLC. Con lăn giúp vỏ hộp không bị trầy xước.
Hệ thống khuôn ép, dập: Kiểm tra xem chi tiết cần gia công đã nằm khít và đúng vị trí trong khuôn hay chưa trước khi hệ thống máy dập ép xuống.
- Cửa tủ điện máy móc, buồng sấy, tủ mát tự động: Lắp ở bản lề hoặc khe mép cửa để nhận biết cửa đã đóng chặt chưa. Nếu nắp chụp bảo vệ của máy CNC chưa đóng hoàn toàn (con lăn chưa bị đè xuống), hệ thống sẽ không cho phép mũi khoan hoạt động để bảo vệ người vận hành.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MUM331-3
Tuổi thọ cơ - điện vượt trội
Công tắc giới hạn hành trình L66K13MUM331-3 có thể duy trì tuổi thọ cơ học lên tới 10 triệu chu kỳ và tuổi thọ điện 1 triệu chu kỳ.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình này khá rộng, từ -25 °C đến +80 °C - đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Cơ chế Snap Action
Hệ tiếp điểm bật nảy chớp nhoáng (1NO+1NC) giúp ngắt mạch dứt khoát, không sinh hồ quang điện dù vật thể đè lên chốt tỳ với tốc độ cực chậm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L66K13MUM331-3
- Model: L66K13MUM331-3
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Pít tông con lăn kim loại, đường kính 11mm
- Chiều dài dây cáp: 3m
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP67
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
