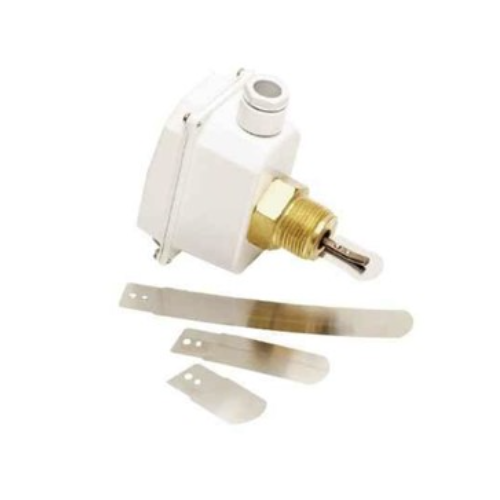

Công tắc lưu lượng nước, công tắc dòng chảy, công tắc báo mất nước Fantini Cosmi FF82 là thiết bị cảm biến chuyên dùng trong công nghiệp ở các hệ thống đường ống dẫn chất lỏng hoăc khí. Chức năng chính của nó là phát hiện dòng chảy từ đó để biết được chất lỏng hoặc khí trong đường ống còn hay không. Sở dĩ gọi thiết bị này là công tắc vì ngõ ra của của thiết bị chỉ có 2 trạng thái ON hoặc OFF tương ứng với chất lỏng hoặc khí còn hoặc hết ở trong đường ống.
Công tắc dòng chảy thường được sử dụng trong hệ nhiệt, điều hòa không khí, lạnh, xử lý nước, bơm và các hệ thống xử lý nói chung. Công tắc lưu lượng có thể giúp để kiểm soát các thiết bị như máy bơm, lò đốt, máy nén, máy làm mát, van điều khiển điện, để bật dụng cụ chỉ dẫn và báo động và các thiết bị điều chỉnh cho hệ cấp nước hoặc hệ thông gió.
Công tắc dòng chảy, công tắc lưu lượng là gì?
Công tắc dòng chảy (Flow Switch) hay còn gọi là công tắc lưu lượng, là thiết bị dùng để phát hiện và giám sát trạng thái dòng chảy của chất lỏng hoặc chất khí trong hệ thống đường ống. Khi lưu lượng đạt hoặc giảm xuống dưới ngưỡng cài đặt, công tắc sẽ thay đổi trạng thái tiếp điểm để gửi tín hiệu đến bộ điều khiển, PLC, BMS hoặc các thiết bị cảnh báo.
Công tắc dòng chảy được sử dụng phổ biến trong hệ thống HVAC, Chiller, bơm nước, tháp giải nhiệt, hệ thống cấp nước, xử lý nước và các dây chuyền sản xuất công nghiệp. Thiết bị giúp bảo vệ máy bơm, thiết bị gia nhiệt và các hệ thống làm mát khi xảy ra tình trạng mất nước hoặc lưu lượng không đủ.
Nguyên lý hoạt động của công tắc dòng chảy
Công tắc lưu lượng hoạt động dựa trên sự thay đổi của dòng chảy bên trong đường ống. Đối với loại công tắc dòng chảy dạng cánh gạt (Paddle Flow Switch), khi chất lỏng di chuyển qua đường ống, lực tác động của dòng chảy sẽ làm cánh gạt dịch chuyển, kích hoạt cơ cấu chuyển mạch bên trong.
Khi lưu lượng đạt đến ngưỡng tác động, tiếp điểm điện sẽ thay đổi trạng thái để cho phép thiết bị hoạt động. Ngược lại, khi lưu lượng giảm xuống dưới ngưỡng nhả, công tắc sẽ chuyển trạng thái nhằm ngắt thiết bị hoặc kích hoạt cảnh báo.
Tùy theo thiết kế, công tắc dòng chảy có thể sử dụng tiếp điểm NO, NC hoặc SPDT, phù hợp với nhiều phương án điều khiển và bảo vệ hệ thống.
Các loại công tắc dòng chảy phổ biến
Công tắc dòng chảy dạng cánh gạt
Đây là loại công tắc lưu lượng được sử dụng rộng rãi trong các hệ thống đường ống nước. Thiết bị sử dụng cánh gạt cơ khí để phát hiện sự chuyển động của dòng chảy, có cấu tạo đơn giản, dễ lắp đặt và phù hợp với hệ thống Chiller, HVAC, bơm nước và tháp giải nhiệt.
Công tắc dòng chảy điện tử
Công tắc dòng chảy điện tử sử dụng các nguyên lý đo như nhiệt lượng hoặc công nghệ cảm biến khác để phát hiện trạng thái dòng chảy mà không cần cánh gạt cơ khí. Một số dòng sản phẩm cho phép điều chỉnh ngưỡng tác động, hiển thị trạng thái và cung cấp tín hiệu điều khiển.
Công tắc dòng chảy dạng piston
Loại công tắc này sử dụng piston hoặc cơ cấu chuyển động bên trong để phát hiện lưu lượng. Khi dòng chảy đạt ngưỡng nhất định, piston dịch chuyển và kích hoạt tiếp điểm. Thiết bị thường được ứng dụng trong những hệ thống có kích thước đường ống và điều kiện vận hành phù hợp.
Ứng dụng của công tắc dòng chảy trong công nghiệp
Công tắc lưu lượng đóng vai trò quan trọng trong việc giám sát và bảo vệ thiết bị. Trong hệ thống Chiller, công tắc dòng chảy giúp xác nhận nước giải nhiệt hoặc nước lạnh đang lưu thông trước khi cho phép thiết bị hoạt động. Trong hệ thống bơm nước, thiết bị có thể phát hiện tình trạng mất dòng chảy để bảo vệ máy bơm khi xảy ra sự cố.
Đối với hệ thống HVAC và BMS, công tắc dòng chảy được sử dụng để giám sát dòng nước trong đường ống, bộ trao đổi nhiệt và các hệ thống làm mát. Ngoài ra, thiết bị còn được ứng dụng trong hệ thống xử lý nước, dây chuyền sản xuất thực phẩm, thiết bị gia nhiệt và nhiều ứng dụng tự động hóa công nghiệp.
Cách lựa chọn công tắc dòng chảy phù hợp
Khi lựa chọn công tắc dòng chảy, cần xem xét môi chất sử dụng, kích thước đường ống, dải lưu lượng tác động, áp suất và nhiệt độ làm việc. Ngoài ra, kiểu kết nối cơ khí, vật liệu tiếp xúc môi chất, cấp bảo vệ và loại tiếp điểm điện cũng là những thông số quan trọng.
Đối với hệ thống điều khiển tự động, cần xác định rõ yêu cầu sử dụng tiếp điểm NO, NC hoặc SPDT để đảm bảo tương thích với PLC, BMS hoặc mạch điều khiển hiện có. Việc lựa chọn đúng công tắc lưu lượng sẽ giúp hệ thống hoạt động ổn định, giảm nguy cơ hư hỏng thiết bị và nâng cao hiệu quả vận hành.
Phân biệt công tắc dòng chảy và cảm biến lưu lượng
Công tắc dòng chảy chủ yếu được sử dụng để phát hiện trạng thái dòng chảy theo một ngưỡng xác định và cung cấp tín hiệu đóng/ngắt. Trong khi đó, cảm biến lưu lượng (Flow Sensor) hoặc đồng hồ đo lưu lượng (Flow Meter) thường được sử dụng để đo giá trị lưu lượng thực tế, chẳng hạn L/min hoặc m³/h.
Vì vậy, nếu hệ thống chỉ cần xác nhận có dòng chảy hoặc phát hiện lưu lượng thấp, công tắc dòng chảy là giải pháp phù hợp. Nếu cần giám sát lưu lượng liên tục hoặc ghi nhận dữ liệu tiêu thụ, nên lựa chọn cảm biến hoặc đồng hồ đo lưu lượng chuyên dụng.
Sensors Việt Nam – Nhà cung cấp công tắc dòng
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC LƯU LƯỢNG GẮN ỐNG NƯỚC FF82
Công tắc lưu lượng nước Fantini Cosmi FF82 hoạt động dựa trên nguyên lý áp lực động học của dòng nước đi trong ống sinh ra, tác dụng vào tấm cảm biến áp lực thông qua tốc độ của dòng nước đi trong ống. Trong mỗi đường ống khi có chất lỏng chảy qua sẽ tồn tại một áp lực nhất định. Ngoài ra, tốc độ chảy của chất lỏng sẽ nhanh hoặc chậm phụ thuộc vào áp suất trong đường ống, kích thước của đường ống. Nó sẽ hoạt động dựa trên nguyên tắc trên. Khi chất lỏng chảy trong đường ống với lực đủ lớn tác động lên công tắc thì nó sẽ trả về tín hiệu ON (YES). Còn ngược lại không có chất lỏng chảy qua đường ống thì thiết bị sẽ báo lại trạng thái OFF (NO)
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC LƯU LƯỢNG GẮN ỐNG NƯỚC FF82
Model: FF82
Loại: Công tắc dòng chảy dạng cánh gạt (Flow Switch)
Môi chất: Chất lỏng
Kích thước đường ống: G1–G8
Kết nối: Ren G1
Chiều dài cánh gạt: 35 / 58 / 89 / 167 mm
Ngõ ra: 1 × SPDT (NO/NC)
Điện áp cách điện định mức: 380 VAC
Dòng điện định mức: 10 A (Ith)
Áp suất làm việc tối đa: 10 bar
Nhiệt độ môi chất: -20 đến +110°C
Nhiệt độ môi trường tối đa: +50°C
Cấp bảo vệ: IP65
Vật liệu vỏ: Nhựa nhiệt dẻo chống va đập
Vật liệu cánh gạt: Thép không gỉ AISI 301
Thương hiệu: Fantini Cosmi / Italy
ỨNG DỤNG CÔNG TẮC LƯU LƯỢNG GẮN ỐNG NƯỚC FANTINI COSMI FF82
Công tắc được ứng dụng rộng rãi trong:
- Hệ thống sưởi ấm, boiler và bơm tuần hoàn
- Hệ thống làm mát, chiller và điều hòa trung tâm
- Ống nước công nghiệp, HVAC thương mại
- Giám sát dòng chảy để bảo vệ bơm và thiết bị
- Hệ thống yêu cầu ngắt tự động khi mất lưu lượng
MUA CÔNG TẮC LƯU LƯỢNG GẮN ỐNG NƯỚC FANTINI COSMI FF82 TẠI SENSORS VIỆT NAM
Để sở hữu Công tắc lưu lượng gắn ống nước Fantini Cosmi FF82 chính hãng, quý khách hãy liên hệ ngay với Sensors Việt Nam. Chúng tôi cam kết cung cấp sản phẩm nhập khẩu trực tiếp từ Italy với đầy đủ chứng nhận chất lượng và hướng dẫn lắp đặt. Sensors Việt Nam cung cấp bảo hành 12 tháng, hỗ trợ tư vấn kỹ thuật chuyên sâu về cách lắp đặt trên ống ngang, chọn paddle phù hợp với đường kính ống và hiệu chỉnh ngưỡng lưu lượng để hệ thống luôn hoạt động an toàn và hiệu quả nhất. Liên hệ Sensors Việt Nam để được báo giá tốt nhất và hỗ trợ kỹ thuật nhanh chóng!
