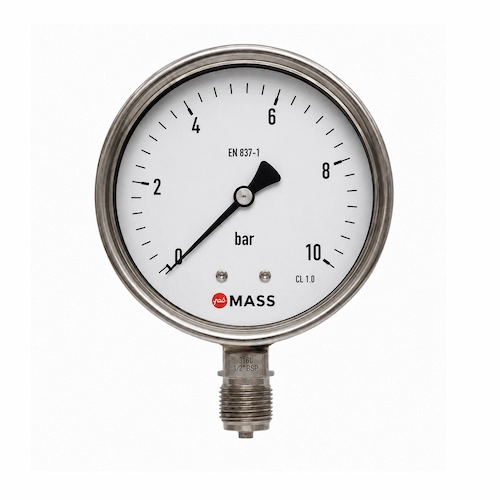

Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 (hay còn gọi là đồng hồ đo áp suất chất lỏng) có dải đo 0-10 bar, chuyên dùng dùng cho các ứng dụng đo áp suất nước sạch, nước thải, dung dịch hóa chất, chất lỏng, nước nóng/lạnh... Sản phẩm này nhỏ gọn, chắc chắn, cho phép người dùng đọc số trực quan và phù hợp với hầu hết các môi trường công nghiệp hiện hữu tại Việt Nam.
SƠ LƯỢC VỀ ĐỒNG HỒ ĐO ÁP SUẤT 10 BAR 63-GFS-S-L-02-L-0/10 bar-=-CD4
MASS là hãng sản xuất đồng hồ áp suất và đồng hồ nhiệt độ hàng đầu thế giới có trụ sở tại USA, INDIA, AUSTRALIA được thành lập vào năm 1967. Đồng hồ áp suất MASS có nhiều dải đo, kích thước và độ chính xác cao - nhờ đó mà được tin tưởng sử dụng trên toàn thế giới.
- Thiết kế đẹp mắt, nhiều tùy chọn kích thước mặt đồng hồ, dải đo, kế nối rent, kiểu dáng khác nhau phù hợp mọi ứng dụng đo áp suất trong nhà máy, khu công nghiệp.
- Giá thành rất cạnh tranh, chất lượng cao, độ chính xác cao và hoạt động bền bỉ lâu dài.
- Đồng hồ áp suất Mass có các tùy chọn chân đứng và chân sau, mặt đồng hồ 63mm, 100 mm, 150 mm, 250 mm.
Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 thuộc dòng GFS - một trong những dòng đồng hồ cơ phổ biến nhất của MASS. Đây là phiên bản chân đứng, đường kính mặt 63mm, dải đo 0-10 bar, không có dầu, phù hợp với các ứng dụng đo áp suất nước, khí và chất lỏng nhẹ trong công nghiệp.
CẤU TẠO ĐỒNG HỒ ĐO ÁP SUẤT 10 BAR 63-GFS-S-L-02-L-0/10 bar-=-CD4
Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 sử dụng nguyên lý ống Bourdon - đây là cơ chế đo áp suất cơ học được ứng dụng phổ biến nhất trong công nghiệp hiện nay.
Các bộ phận chính:
- Ống Bourdon: Làm bằng thép không gỉ SS316 - đây là bộ phận nhạy cảm nhất, biến dạng tỷ lệ thuận với áp suất tác động vào.
- Cơ cấu truyền động bánh răng: Khuếch đại chuyển động của ống Bourdon và truyền đến kim chỉ thị.
- Kim chỉ thị: Xoay trên thang đo in sẵn, hiển thị trực tiếp giá trị áp suất.
- Mặt đồng hồ: Đường kính 63mm, nền trắng, chữ đen/đỏ, thang đo 270°.
- Vỏ đồng hồ: Thép không gỉ SS304, bền với môi trường ẩm ướt và hóa chất nhẹ.
- Chân kết nối: Ren 1/4" NPT, vật liệu SS316, kiểu chân đứng .
- Mặt kính bảo vệ: Bảo vệ cơ cấu bên trong tránh bụi, ẩm.
NGUYÊN LÝ VẬN HÀNH CỦA ĐỒNG HỒ ĐO ÁP SUẤT 10 BAR 63-GFS-S-L-02-L-0/10 bar-=-CD4
Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 vận hành theo nguyên lý như sau:
Khi áp suất môi chất (nước, khí, dầu...) tác động vào đầu vào qua chân ren → ống Bourdon bên trong bắt đầu biến dạng đàn hồi → phần đầu hở của ống dịch chuyển tỷ lệ với cường độ áp suất → chuyển động này được khuếch đại qua cơ cấu bánh răng và thanh truyền → làm kim chỉ thị quay trên mặt số → giá trị áp suất được đọc trực tiếp tại vị trí kim dừng lại.
Toàn bộ quá trình là hoạt động cơ học, hoàn toàn không cần nguồn điện.
ỨNG DỤNG CỦA ĐỒNG HỒ ĐO ÁP SUẤT 10 BAR 63-GFS-S-L-02-L-0/10 bar-=-CD4
Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 được ứng dụng rộng rãi trong các trường hợp sau đây:
Hệ thống cấp nước: Giám sát áp suất đường ống nước sạch, nước nóng lạnh trong nhà máy và tòa nhà.
Hệ thống khí nén: Đo và kiểm soát áp suất máy nén khí, đường ống phân phối khí công nghiệp.
Xử lý nước thải: Theo dõi áp suất bơm và đường ống trong các trạm xử lý nước thải.
Hóa chất và dung dịch nhẹ: Đo áp suất dung dịch hóa chất không ăn mòn mạnh trong quy trình sản xuất.
Hệ thống HVAC: Giám sát áp suất trong hệ thống điều hòa không khí và thông gió công nghiệp.
Nông nghiệp và thủy lợi: Kiểm soát áp suất hệ thống tưới tiêu, phun thuốc tự động.
THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ĐO ÁP SUẤT 10 BAR 63-GFS-S-L-02-L-0/10 bar-=-CD4
- Model 63-GFS-S-L-02-L-0/10 BAR-=-CD4
- Dải đo áp suất 0-10 bar
- Mặt đồng hồ 63 mm
- Loại chân đứng
- Kiểu rent 1/4" NPT
- Vỏ bằng vật liệu thép không rỉ SS304, Connector/Tube SS316
- Hàng chất lượng cao, bảo hành 12 tháng 1 đổi 1
- Xuất xứ India. Chứng chỉ CO/CQ đầy đủ.
Đồng hồ đo áp suất 10 bar 63-GFS-S-L-02-L-0/10 bar-=-CD4 đang được phân phối chính hãng bởi Sensors Việt Nam, mọi thông tin chi tiết và nhu cầu đặt hàng vui lòng liên hệ trực tiếp để được hỗ trợ và báo giá nhanh chóng nhất!
