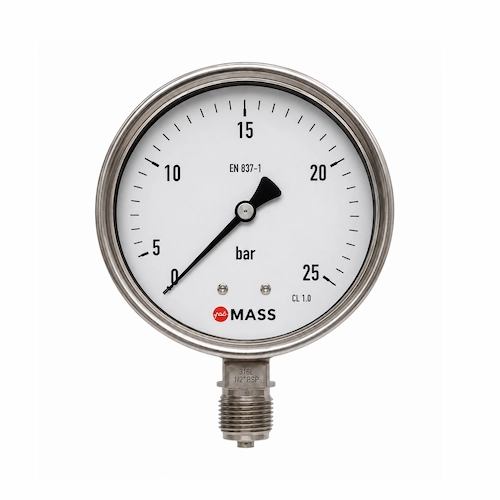

Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 (hay còn gọi là đồng hồ đo áp suất chất lỏng) có dải đo 0-25 bar, chuyên dùng dùng cho các ứng dụng đo áp suất nước sạch, nước thải, dung dịch hóa chất, chất lỏng, nước nóng/lạnh... Sản phẩm này nhỏ gọn, chắc chắn, cho phép người dùng đọc số trực quan và phù hợp với hầu hết các môi trường công nghiệp hiện hữu tại Việt Nam.
SƠ LƯỢC VỀ ĐỒNG HỒ ĐO ÁP SUẤT 25 BAR 63-GFS-S-L-02-L-0/25 bar-=-CD4
MASS là hãng sản xuất đồng hồ áp suất và đồng hồ nhiệt độ hàng đầu thế giới có trụ sở tại USA, INDIA, AUSTRALIA được thành lập vào năm 1967. Đồng hồ áp suất MASS có nhiều dải đo, kích thước và độ chính xác cao - nhờ đó mà được tin tưởng sử dụng trên toàn thế giới.
- Thiết kế đẹp mắt, nhiều tùy chọn kích thước mặt đồng hồ, dải đo, kế nối rent, kiểu dáng khác nhau phù hợp mọi ứng dụng đo áp suất trong nhà máy, khu công nghiệp.
- Giá thành rất cạnh tranh, chất lượng cao, độ chính xác cao và hoạt động bền bỉ lâu dài.
- Đồng hồ áp suất Mass có các tùy chọn chân đứng và chân sau, mặt đồng hồ 63mm, 100 mm, 150 mm, 250 mm.
Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 thuộc dòng GFS - một trong những dòng đồng hồ cơ phổ biến nhất của MASS. Đây là phiên bản chân đứng, đường kính mặt 63mm, dải đo 0-25 bar. Sản phẩm nằm ở phân khúc áp suất trung, phục vụ hàng loạt ứng dụng phổ biến trong nhà máy, khu công nghiệp và hệ thống hạ tầng kỹ thuật.
CẤU TẠO ĐỒNG HỒ ĐO ÁP SUẤT 25 BAR 63-GFS-S-L-02-L-0/25 bar-=-CD4
Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 sử dụng nguyên lý ống Bourdon - đây là cơ chế đo áp suất cơ học được ứng dụng phổ biến nhất trong công nghiệp hiện nay.
Các bộ phận chính:
- Ống Bourdon: Làm bằng thép không gỉ SS316 - đây là bộ phận nhạy cảm nhất, biến dạng tỷ lệ thuận với áp suất tác động vào.
- Cơ cấu truyền động bánh răng: Khuếch đại chuyển động của ống Bourdon và truyền đến kim chỉ thị.
- Kim chỉ thị: Xoay trên thang đo in sẵn, hiển thị trực tiếp giá trị áp suất.
- Mặt đồng hồ: Đường kính 63mm, nền trắng, chữ đen/đỏ, thang đo 270°.
- Vỏ đồng hồ: Thép không gỉ SS304, bền với môi trường ẩm ướt và hóa chất nhẹ.
- Chân kết nối: Ren 1/4" NPT, vật liệu SS316, kiểu chân đứng .
- Mặt kính bảo vệ: Bảo vệ cơ cấu bên trong tránh bụi, ẩm.
NGUYÊN LÝ VẬN HÀNH CỦA ĐỒNG HỒ ĐO ÁP SUẤT 25 BAR 63-GFS-S-L-02-L-0/25 bar-=-CD4
Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 vận hành theo nguyên lý như sau:
Khi áp suất môi chất (nước, khí, dầu...) tác động vào đầu vào qua chân ren → ống Bourdon bên trong bắt đầu biến dạng đàn hồi → phần đầu hở của ống dịch chuyển tỷ lệ với cường độ áp suất → chuyển động này được khuếch đại qua cơ cấu bánh răng và thanh truyền → làm kim chỉ thị quay trên mặt số → giá trị áp suất được đọc trực tiếp tại vị trí kim dừng lại.
Toàn bộ quá trình là hoạt động cơ học, hoàn toàn không cần nguồn điện.
ỨNG DỤNG CỦA ĐỒNG HỒ ĐO ÁP SUẤT 25 BAR 63-GFS-S-L-02-L-0/25 bar-=-CD4
Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 được ứng dụng rộng rãi trong các trường hợp sau đây:
Hệ thống cấp nước áp lực cao: Trạm bơm tăng áp dân dụng và công nghiệp, hệ thống phân phối nước cho tòa nhà cao tầng (10-20 bar thực tế vận hành).
Xử lý nước và nước thải: Giám sát áp suất đường ống nước sạch, nước thải, hệ thống lọc màng, bình áp lực trong nhà máy xử lý nước.
Hệ thống khí nén trung áp: Theo dõi áp suất đường ống phân phối khí nén cho dây chuyền sản xuất, máy móc công nghiệp nhẹ.
Hệ thống lạnh và điều hòa không khí (HVAC/HVACR): Đo áp suất môi chất lạnh, đường ống nước lạnh trong hệ thống AHU, FCU, chiller.
Ngành thực phẩm và đồ uống: Kiểm soát áp suất dây chuyền thanh trùng, đường ống CIP (Cleaning In Place), hệ thống chiết rót áp lực.
Hệ thống phòng cháy chữa cháy: Giám sát áp suất đường ống nước chữa cháy, hệ thống sprinkler (10-20 bar thực tế vận hành).
Lò hơi áp suất thấp - trung: Theo dõi áp suất hơi bão hòa trong nồi hơi mini và trung bình.
Ngành hóa chất: Đo áp suất đường ống dẫn dung dịch hóa chất, bình phản ứng áp suất thấp - trung bình.
THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ĐO ÁP SUẤT 25 BAR 63-GFS-S-L-02-L-0/25 bar-=-CD4
- Model 63-GFS-S-L-02-L-0/25 BAR-=-CD4
- Dải đo áp suất 0-25 bar
- Mặt đồng hồ 63 mm
- Loại chân đứng
- Kiểu rent 1/4" NPT
- Vỏ bằng vật liệu thép không rỉ SS304, Connector/Tube SS316
- Hàng chất lượng cao, bảo hành 12 tháng 1 đổi 1
- Xuất xứ India. Chứng chỉ CO/CQ đầy đủ.
Đồng hồ đo áp suất 25 bar 63-GFS-S-L-02-L-0/25 bar-=-CD4 đang được phân phối chính hãng bởi Sensors Việt Nam, mọi thông tin chi tiết và nhu cầu đặt hàng vui lòng liên hệ trực tiếp để được hỗ trợ và báo giá nhanh chóng nhất!
