Bài viết này sẽ review chi tiết về cảm biến chênh áp gió ECO-DPT250 - một “người gác cổng” của các hệ thống khí. Thiết bị này chuyên dùng để giám sát độ chênh lệch áp suất không khí trong ống gió, cầu thang tăng áp, phòng sạch cùng rất nhiều ứng dụng liên quan đến hệ thống sưởi ấm, thông gió và điều hoà không khí.
Với sản phẩm này, các kỹ sư vận hành hệ thống HVAC có thể nhìn thấy nguy cơ trước khi nó trở thành vấn đề - nhờ đó mà giảm thiểu rủi ro vận hành và tiết kiệm đáng kể chi phí cùng thời gian bảo trì.

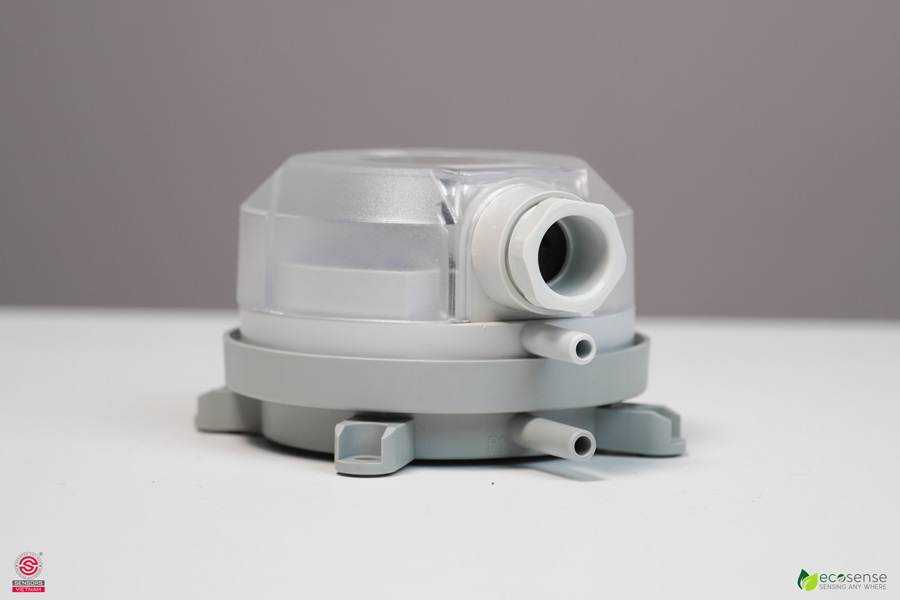

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT250
Trong hệ thống HVAC, có những thứ nhìn không to nhưng lại quyết định hiệu quả vận hành của cả dây chuyền. Và cảm biến chênh áp gió ECO-DPT250 (của ECOSENSE - Đức) chính là ví dụ điển hình.
Nhìn vào cấu tạo, ECO-DPT250 không quá đồ sộ nhưng sở hữu kết cấu rất rõ ràng. Theo thứ tự vận hành, thiết bị lần lượt có:
- Hai cổng kết nối áp suất, một cổng áp cao và một cổng áp thấp - có nhiệm vụ lấy tín hiệu áp suất từ hai điểm trong môi trường cần đo.
- Một phần tử cảm biến nhạy cảm để nhận biết chính xác độ chênh áp suất ở hai điểm.
- Một mạch xử lý thông minh chuyển đổi giá trị chênh lệch áp suất thành tín hiệu tuyến tính.
- Và đầu ra analog để truyền dữ liệu đo về hệ thống điều khiển trung tâm.
Tương tự như ngoại hình, nguyên lý vận hành của thiết bị cũng khá dễ hiểu:
Khi áp suất giữa hai điểm đầu vào thay đổi → phần tử cảm biến sẽ ghi nhận độ chênh lệch → sau đó mạch xử lý sẽ quy đổi giá trị này thành tín hiệu điện tiêu chuẩn → gửi về PLC hoặc BMS để đọc giá trị, phân tích và ra quyết định điều khiển theo nhu cầu thực tế.
→ Xem thêm: Cảm biến chênh áp khí

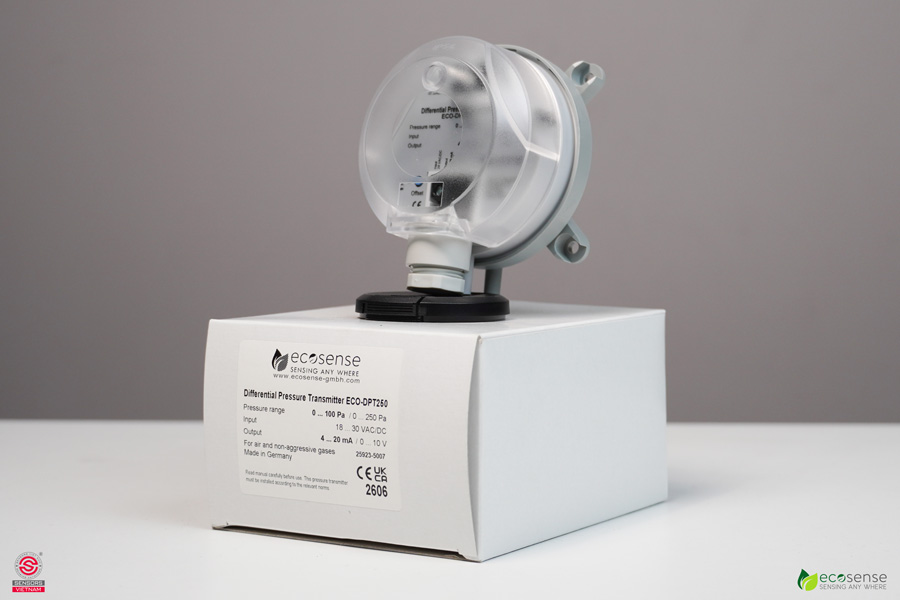

THÔNG SỐ KỸ THUẬT QUAN TRỌNG CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT250
Về thông số kỹ thuật, cảm biến chênh áp gió ECO-DPT250 có những điểm đáng chú ý sau đây:
- Dải đo: 0-100 Pa hoặc 0-250 Pa.
- Ngõ ra: 4-20mA và 0-10VDC độc lập.
- Đại lượng đo: Chênh áp gió, chênh lệch áp suất không khí.
- Nguồn cấp: 24VDC.
- Phụ kiện kèm theo: Ống PVC 2m và đế gắn (tùy chọn khi mua hàng).
- Xuất xứ: ECOSENSE - Đức.
- Bảo hành: 12 tháng, 1 đổi 1.
- Chứng từ: CO/CQ đầy đủ.
Nếu nhìn từ góc độ kỹ thuật thì có thể dễ dàng nhận thấy đây là thiết bị có cấu hình khá gọn, nhưng lại rất đúng trọng tâm: vừa đủ để đo chênh áp ở dải thấp, tín hiệu ngõ ra chuẩn công nghiệp, lắp đặt đơn giản và dễ dàng tích hợp hệ thống.
→ Xem thêm: Đồng hồ đo chênh áp khí

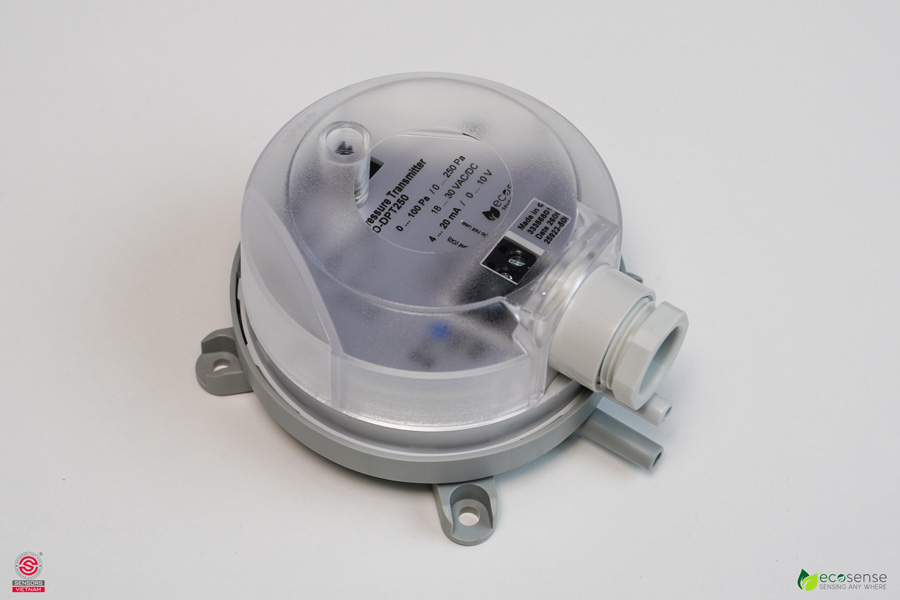

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT250
Mặc dù được thiết kế cho các ứng dụng ở dải chênh áp thấp, nhưng trong thực tế, cảm biến chênh áp gió ECO-DPT250 lại là sự lựa chọn lý tưởng của khá nhiều bài toán vận hành.
- Đầu tiên là ứng dụng giám sát chênh áp qua lọc 24/7 để giúp các kỹ sư xác định thời điểm lọc bị bẩn và cần vệ sinh hoặc thay thế.
- Tiếp theo là khả năng theo dõi quạt trong FCU, AHU, PAU. Với cảm biến chênh áp khí ECO-DPT250, người dùng có thể phát hiện giá trị chênh áp bất thường ngay từ sớm - chứ không phải đợi đến lúc nhiệt độ hay lưu lượng khí thay đổi thấy rõ.
- Một trong những ứng dụng quan trọng nhất của thiết bị này là cầu thang tăng áp. Với các tòa nhà quy mô lớn thì chênh áp cầu thang thường được duy trì ở mức thấp (trong khoảng 25 Pa hoặc 50 Pa - tùy thiết kế). Vì vậy, cảm biến chênh áp suất khí ECO-DPT250 thường được ưu tiên sử dụng để đảm bảo an toàn thoát hiểm trong các kịch bản PCCC và kiểm tra quạt tăng áp có đang hoạt động đúng hay không.
- Ngoài ra, cảm biến chênh áp khí ECO-DPT250 còn hữu ích trong phòng sạch, hệ thống ống gió, buồng kín, hệ thống tạo áp dương…
Nói chung, ở đâu cần kiểm soát chênh áp khí ở mức thấp thì ở đó có đất diễn cho dòng cảm biến này.
→ Xem thêm: Máy đo chênh áp khí cầm tay

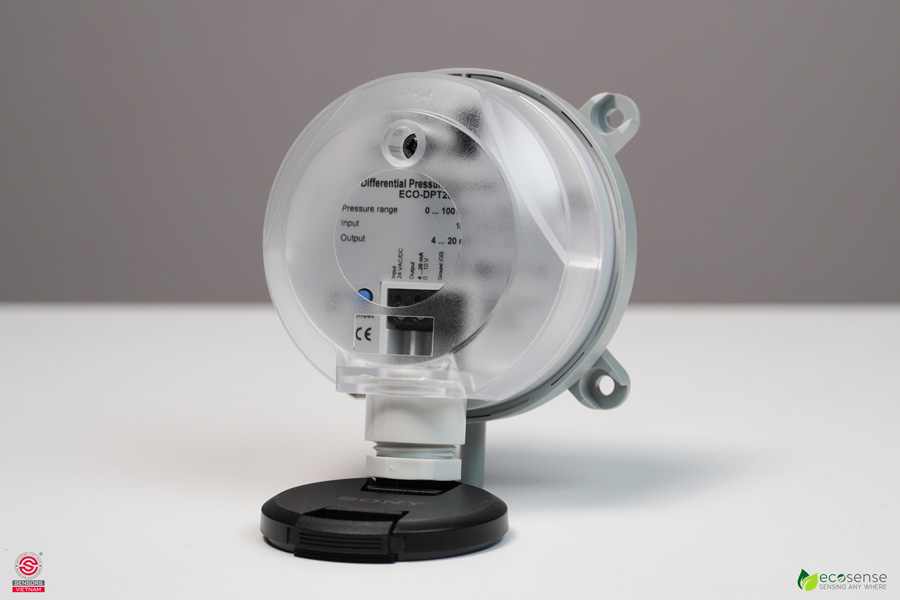

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT250
Trước khi kết bài, chúng ta sẽ cùng điểm qua 3 lý do để chọn cảm biến chênh áp suất ống gió ECO-DPT250 làm “người gác cổng” hệ thống!
Điểm mạnh đầu tiên của cảm biến chênh áp gió ECO-DPT250 là dải đo hoàn toàn lý tưởng cho những bài toán chênh áp thấp trong khoảng 0-100 Pa hoặc 0-250 Pa. Đây là những dải thường gặp trong các ứng dụng báo lọc bẩn, giám sát ống gió và cầu thang tăng áp.
Điểm mạnh thứ hai là ngõ ra analog kép và hoàn toàn độc lập: 4-20mA và 0-10V. Điều này cho phép thiết bị dễ dàng tích hợp vào nhiều hệ điều khiển khác nhau, từ cũ đến mới. Bên cạnh đó, với một cảm biến nhưng người dùng có thể ứng dụng cho 2 mục đích khác nhau một cách đồng thời.
Điểm mạnh thứ ba là bộ phụ kiện đi kèm (có thể tùy chọn khi mua hàng) gồm ống PVC 2m và đế gắn, giúp việc lắp đặt thực tế thuận tiện hơn, bớt phát sinh chi phí, phụ kiện vặt và tiết kiệm đáng kể thời gian thi công.
→ Xem thêm: Công tắc chênh áp khí
Với các hệ thống cần độ ổn định cao như AHU, FCU, PAU, phòng sạch hay cầu thang thoát hiểm thì cảm biến chênh áp gió ECO-DPT250 là một mắt xích rất đáng giá. Sản phẩm này hiện đang được phân phối chính hãng bởi Sensors Việt Nam. Mọi thông tin chi tiết và nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp để được hỗ trợ tận tình nhất.
