Nếu bạn đang làm trong các hệ thống gió thì sẽ biết một sự thật là: chỉ cần chênh áp thay đổi một chút thì lưu lượng khí, độ sạch không khí, hiệu suất lọc và cả độ ổn định vận hành đều bị tác động dây chuyền. Đó thực sự là vấn đề khó chịu, khó lường và cần được kiểm soát triệt để. Và đây là lúc một thiết bị như EE600-HV55A7 phát huy giá trị của mình. EE600 là cảm biến đo chênh áp khí dạng đa dải được sản xuất bởi E+E Elektronik (Áo), chuyên dùng cho không khí và các khí không cháy, không ăn mòn - với độ chính xác được công bố là ±0,5% full scale. Cảm biến chênh áp khí EE600-HV55A7 vừa là một cảm biến đo lường chênh áp khí, vừa là “điểm chốt” trong thực tế - giúp người vận hành nhận biết ngay lập tức các vấn đề hiện hữu trong hệ thống.
Mã sản phẩm: EE600-HV52A7-1 Liên hệ

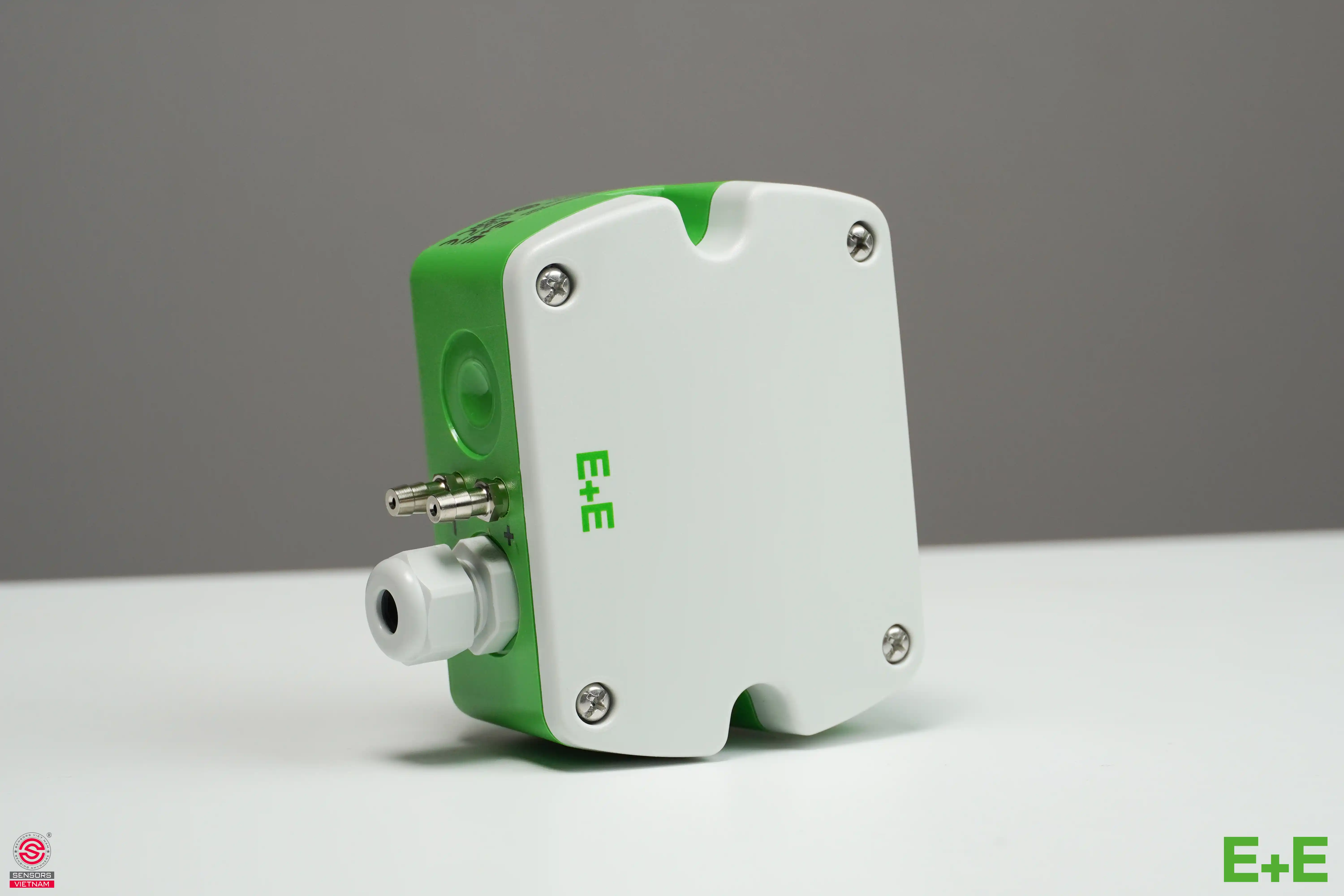

CẢM BIẾN CHÊNH ÁP KHÍ EE600-HV55A7 SỞ HỮU NGOẠI HÌNH CHUẨN CÔNG NGHIỆP
Nhìn vào ngoại hình, cảm biến chênh áp khí EE600-HV55A7 có thiết kế công nghiệp tiêu chuẩn - rất gọn gàng nhưng không hề đơn giản. Vỏ thiết bị được làm từ chất liệu polycarbonate, cấp bảo vệ IP65/NEMA 4X, đảm bảo khả năng chống bụi và chống nước trong các môi trường công nghiệp.

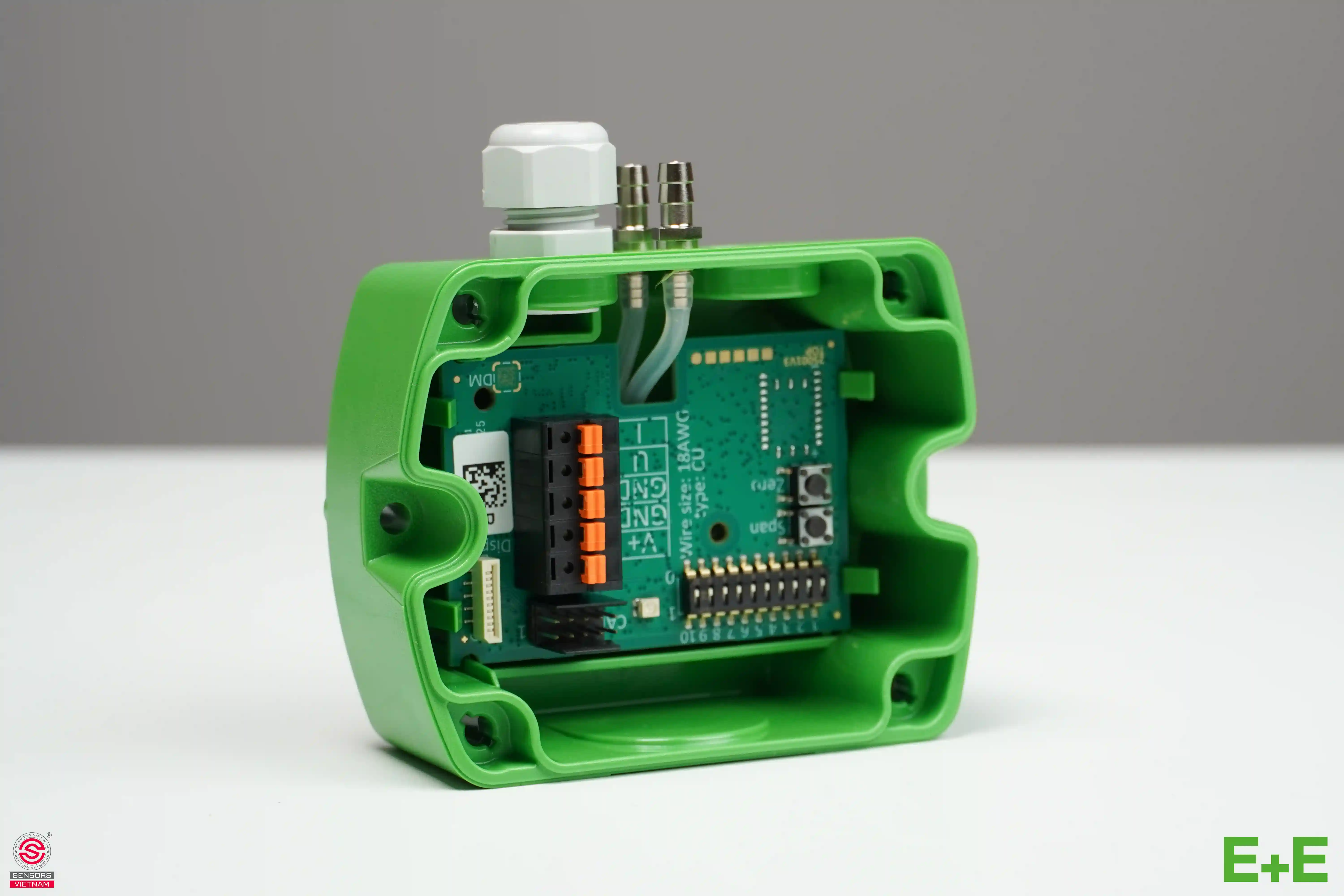

Các điểm cấu tạo đáng kể còn lại của EE600-HV55A7 gồm có: Cảm biến đo chênh áp dạng piezoresistive, non-flow-through (tức là phần tử cảm biến không cho khí đi xuyên qua - giúp tăng độ bền và độ ổn định dài hạn) có nhiệm vụ phát hiện sự chênh lệch áp suất cực nhỏ với độ chính xác cao; cổng áp dương/áp âm kết nối với đường ống áp suất; mạch xử lý tín hiệu chuyển đổi tín hiệu áp suất thành tín hiệu điện, bù nhiệt độ tự động, hiệu chỉnh sai số - đảm bảo kết quả đo ổn định và cuối cùng là công tắc DIP cấu hình - cho phép người dùng chọn dải đo, chọn thời gian đáp ứng, chọn đơn vị đo, cấu hình đầu ra tín hiệu… (tuỳ model mà công tắc DIP cũng sẽ có những chức năng khác nhau).
NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN CHÊNH ÁP KHÍ EE600-HV55A7 TƯƠNG ĐỐI ĐƠN GIẢN
Nguyên lý hoạt động của cảm biến chênh áp khí EE600-HV55A7 tương đối đơn giản. Theo đó, cổng P+ và cổng P- của thiết bị sẽ liên tục nhận tín hiệu áp suất từ hai vị trí khác nhau trong hệ thống. Sau đó tính toán theo công thức: độ chênh áp (ΔP) = (P+) - (P-). Giá trị chênh áp này được mạch xử lý tín hiệu chuyển đổi thành tín hiệu Analog để gửi về PLC/BMS/DDC/SCADA.
Ví dụ: Khi bộ lọc còn sạch thì giá trị chênh áp chỉ loanh quanh trong khoảng vài trăm Pascal. Khi bụi bẩn tích tụ ngày càng nhiều → sức cản gió của bộ lọc sẽ tăng lên → độ chênh áp cũng tăng theo. Lúc này hệ thống cảm biến sẽ ghi nhận giá trị chênh áp thực tế và gửi tín hiệu về hệ thống điều khiển để biết rằng cần vệ sinh hoặc thay thế bộ lọc. Nhờ cảm biến giám sát liên tục mà doanh nghiệp có thể xử lý vấn đề kịp thời và tránh được hao phí điện năng, giảm lưu lượng gió, hư hỏng quạt hoặc suy giảm chất lượng không khí.
THÔNG SỐ KỸ THUẬT CỐT LÕI CỦA CẢM BIẾN CHÊNH ÁP KHÍ EE600-HV55A7
Sau đây sẽ là phần quan trọng nhất của cảm biến chênh áp khí EE600-HV55A7 - thông số kỹ thuật cốt lõi. Bạn hãy theo dõi kỹ để chọn được model phù hợp cho ứng dụng của mình nhé!
| THÔNG SỐ | GIÁ TRỊ |
| Model | EE600-HV55A7 |
| Dải đo | ±10 000 Pa (±40 inch WC, ±100 mbar, ±10 kPa) |
| Thời gian phản hồi | 50 ms/500 ms/2 s/4 s (tuỳ chỉnh bằng công tắc PID) |
| Độ chính xác | ±0,5% giá trị toàn dải đo |
| Nguyên lý | Piezoresistive, no flow-through |
| Ngõ ra | Analog 4-20mA và 0-10V (tùy chỉnh) |
| Nguồn cấp | 15 - 35 V DC or 24 V AC ±20 % |
| Cấp bảo vệ | IP65/NEMA 4X |
| Vỏ thiết bị | Polycarbonate |
| Độ ẩm hoạt động | 0 - 95 %RH, không ngưng tụ |
| Nhiệt độ hoạt động | -20...+60 °C (-4...+140 °F) |
| Xuất xứ | E+E Elektronik - Áo |
| Chứng chỉ | CO/CQ đầy đủ |
| Bảo hành | 12 tháng chính hãng |

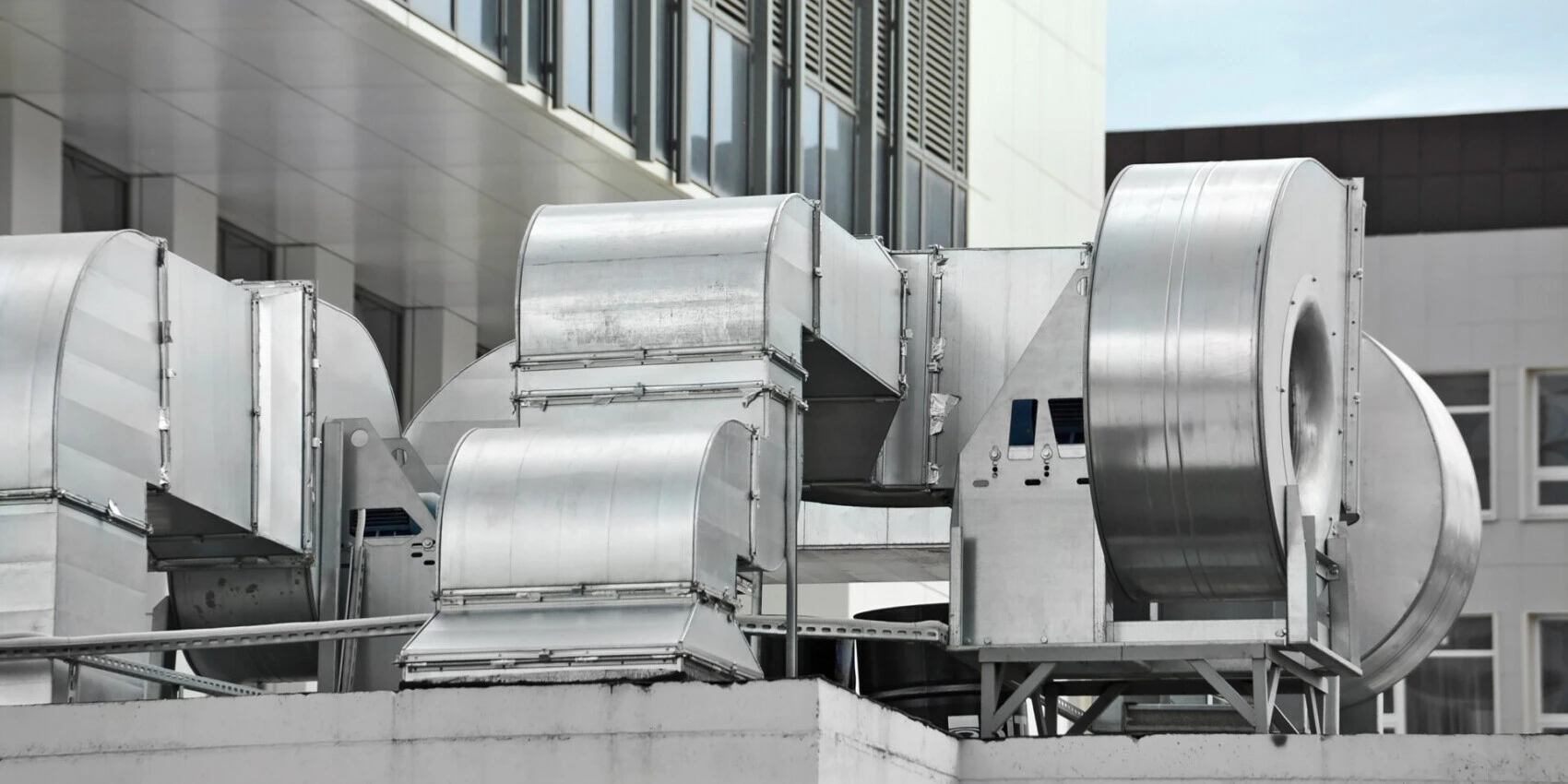

7+ ỨNG DỤNG ĐIỂN HÌNH CỦA CẢM BIẾN CHÊNH ÁP KHÍ EE600-HV55A7
Có một điểm đặc biệt mà bạn nên biết: dải đo ±10.000 Pa là khá rộng, phù hợp cho cả những hệ thống có biến thiên áp suất lớn, không chỉ đơn thuần là đo ở dải chênh áp nhỏ - rất nhỏ trong ống gió. Điều này biến EE600-HV55A7 thành sự lựa chọn lý tưởng cho các bài toán HVAC, giám sát lọc và các ứng dụng cần khoảng đo rộng trong hệ thống khí. Trong thực tế, cảm biến chênh áp khí EE600-HV55A7 được tin dùng phổ biến trong các ứng dụng sau đây:
Hệ thống HVAC - giám sát hoạt động của bộ lọc AHU, bộ lọc FCU, quạt thông gió.
Phòng sạch - theo dõi áp suất dương và áp suất âm giữa các khu vực.
Nhà máy dược phẩm - đảm bảo điều kiện áp suất theo tiêu chuẩn GMP.
Nhà máy điện tử - kiểm soát môi trường sản xuất linh kiện chính xác.
Trung tâm dữ liệu - giám sát luồng không khí trong phòng máy chủ.
Hệ thống xử lý khí công nghiệp - theo dõi tổn thất áp suất trên đường ống và bộ lọc.
Một điểm đặc biệt không thể bỏ qua ở dòng EE600 là khả năng phục vụ nhiều bài toán có liên quan đến chênh áp. Cụ thể, khi cấu hình qua PCS10, thiết bị có thể quy đổi từ kết quả chênh áp khí sang các đại lượng có liên quan, điển hình như lưu lượng thể tích, vận tốc không khí, chỉ báo mức và mức độ ô nhiễm của bộ lọc.
MUA CẢM BIẾN CHÊNH ÁP KHÍ EE600-HV55A7 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Với độ chính xác ±0,5% fs, dải đo ±10.000 Pa, ngõ ra linh hoạt, thiết kế bền bỉ IP65 và cấu hình thuận tiện - cảm biến chênh áp khí EE600-HV55A7 đã và đang trở thành sự lựa chọn hàng đầu của rất nhiều hệ thống khí công nghiệp hiện đại. Tóm lại, nếu bạn cần một một cảm biến không chỉ để đo áp suất, mà còn giúp hệ thống vận hành đúng, ổn định và dễ bảo trì hơn thì cảm biến này rất đáng đầu tư.
