Bạn đang thiết kế hệ thống BMS cho một tòa nhà cao 15 - 20 tầng, với hàng chục (thậm chí hàng trăm) điểm đo nồng độ khí CO2. Nếu sử dụng cảm biến với ngõ ra analog 0-10V/4-20mA truyền thống, bạn sẽ cần đi cáp tín hiệu riêng biệt cho từng điểm và nối về hệ thống điều khiển - đảm bảo là vừa tốn chi phí, vừa phức tạp rườm rà khi thi công, lại có thể bị nhiễu tín hiệu khi truyền đi xa. Vậy phải làm sao? Câu trả lời có ở cảm biến khí CO2 gắn tường KT-261 của EMS (Thổ Nhĩ Kỳ) với ngõ ra Modbus RTU!

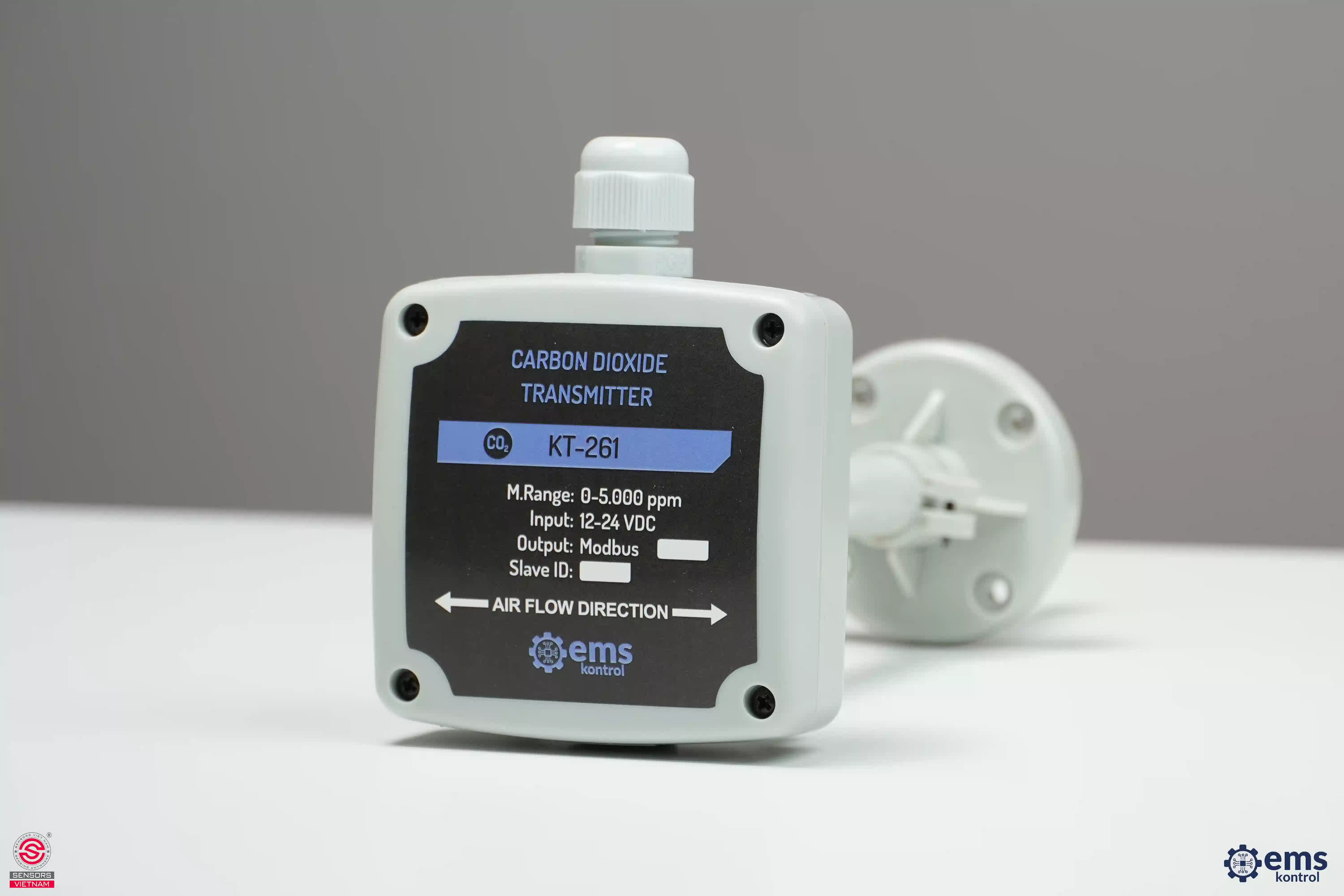

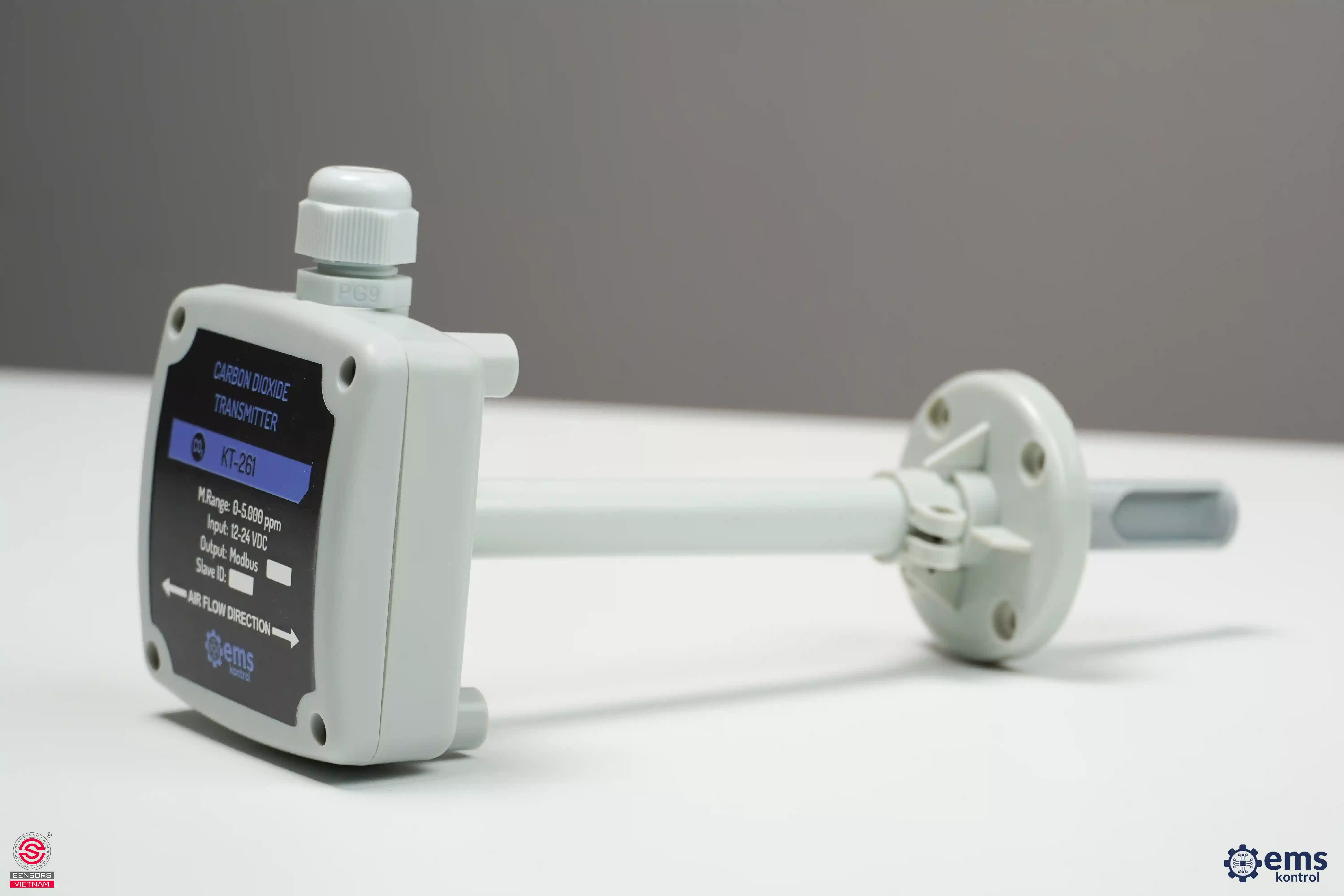

NGOẠI HÌNH CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261
Ở bài viết trên tay và đánh giá cảm biến khí CO2 gắn ống gió KT-201 mình đã sơ lược về ngoại hình của sản phẩm - tương tự, cảm biến khí CO2 gắn ống gió KT-261 cũng sở hữu ngoại hình không khác biệt là mấy. Điều này cũng dễ hiểu thôi, vì cả hai sản phẩm đều thuộc series KT-2XX của EMS.
Điểm khác biệt cốt lõi nằm ở phần đấu nối dây và bên trong housing - mà cụ thể là phần xử lý và truyền thông tín hiệu.
- Ở cổng đấu dây, thay vì 3 chân như KT-201 thì KT-261 có thêm chân RS485 - đây chính là đường truyền Modbus RTU.

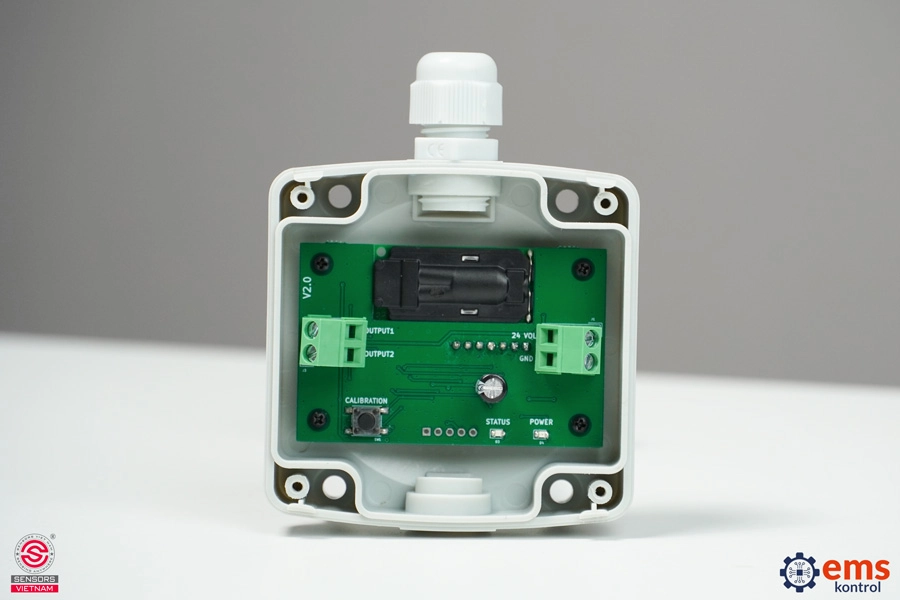

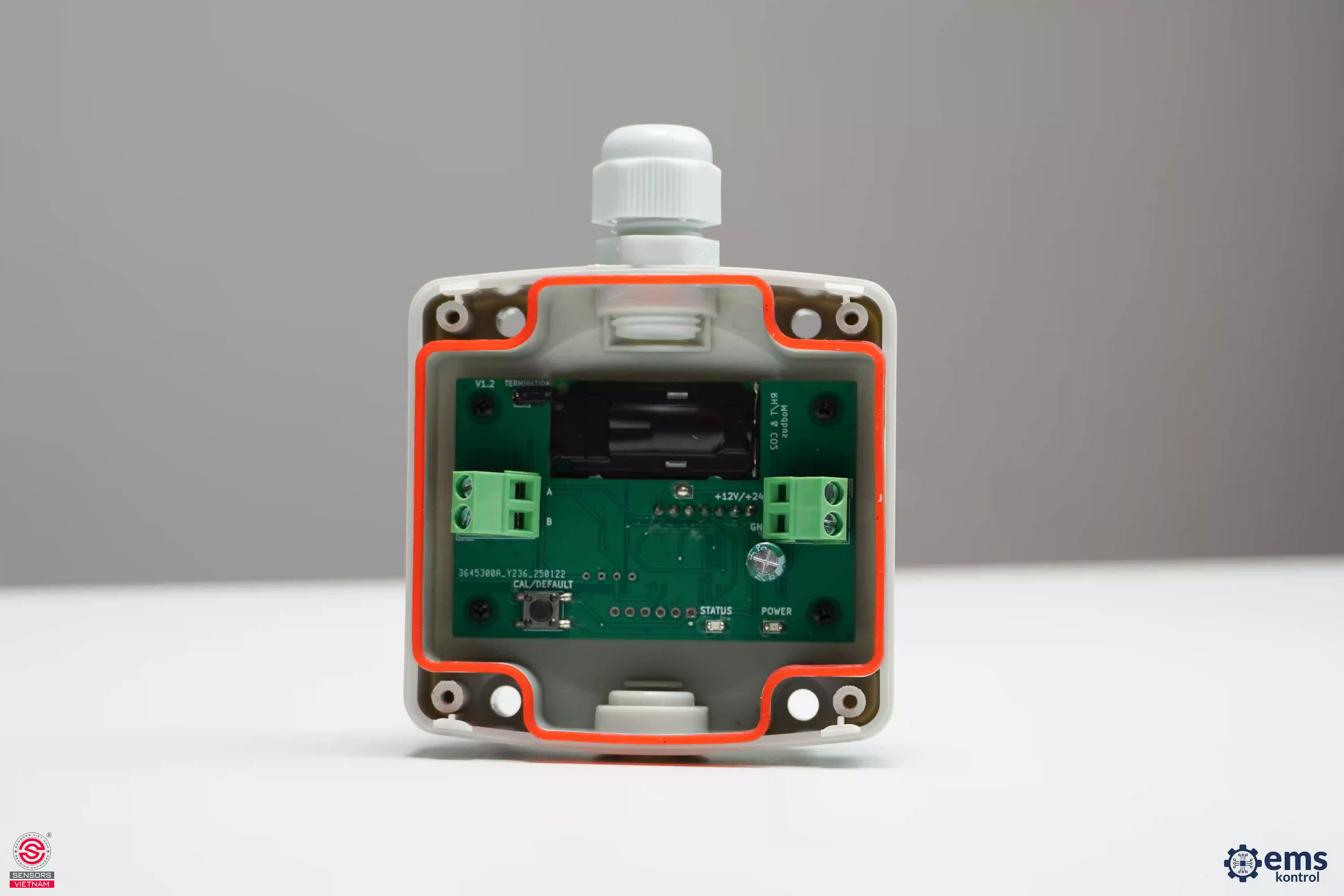

- Bên trong thân máy là mạch xử lý tín hiệu thông minh và chíp truyền thông RS485. Còn phần tử cảm biến NDIR sẽ được tích hợp trong đầu dò dài 231mm.
Mã sản phẩm: KT-261 Có sẵn: 2 Cái
NGUYÊN LÝ VẬN HÀNH CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261
Bên trong đầu dò của cảm biến khí CO2 gắn ống gió KT-261 là module cảm biến khí CO2 sử dụng công nghệ đo hồng ngoại không phân tán (NDIR).
Nguyên lý hoạt động của công nghệ này như sau: nguồn phát tia hồng ngoại chiếu qua buồng khí mẫu → các phân tử CO2 hấp thụ bức xạ hồng ngoại tại bước sóng đặc trưng (khoảng 4,26 micromet) → nồng độ CO2 càng cao, tín hiệu thu về càng yếu → Mạch xử lý tính ra nồng độ CO2 theo ppm → gửi tín hiệu về hệ thống điều khiển để quan sát đánh giá và thực hiện các lệnh điều khiển theo nhu cầu thực tế.
Điểm ưu việt của công nghệ NDIR là không bị ảnh hưởng bởi độ ẩm, nhiệt độ trong giới hạn vận hành bình thường, và đặc biệt là không bị hao mòn theo thời gian như công nghệ cảm biến điện hóa. Thêm vào đó, cảm biến NDIR cũng loại bỏ rủi ro bị nhiễu do các khí khác.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261
Với sự vượt trội về cấu tạo, công nghệ đo và thông số kỹ thuật cốt lõi, cảm biến khí CO2 gắn ống gió KT-261 là lựa chọn hàng đầu cho các vị trí ứng dụng sau đây:
BMS tòa nhà văn phòng, cao ốc, TTTM có nhiều tầng, phân chia nhiều khu vực.
Hệ thống SCADA giám sát nhà máy sản xuất.
Hệ thống điều khiển DCV thông minh tích hợp PLC.
Hệ thống tòa nhà thông minh (Smart Building) tích hợp IoT.

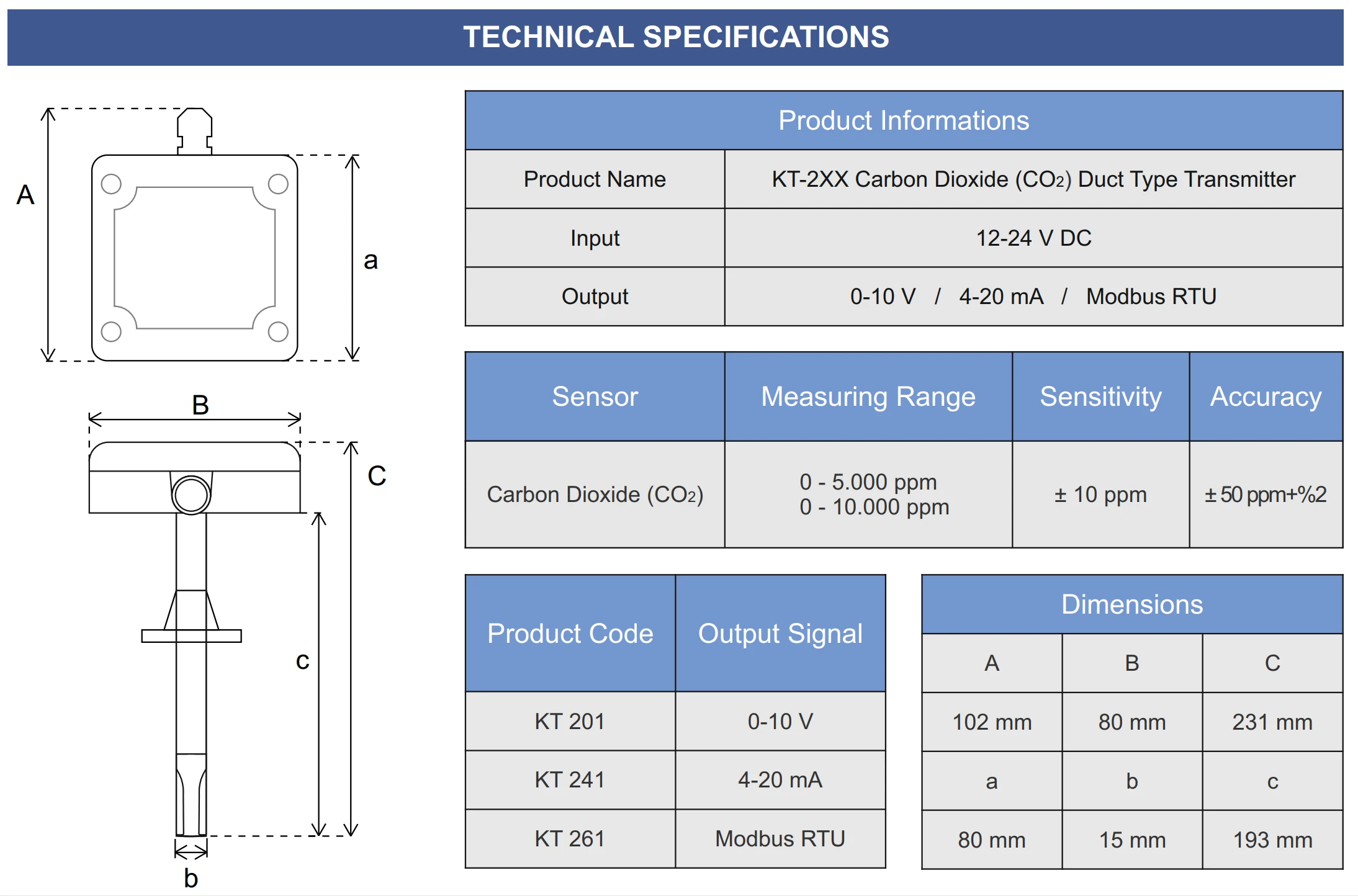

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261
Những thông số kỹ thuật cốt lõi, làm nên giá trị của cảm biến khí CO2 gắn ống gió KT-261 gồm có:
LƯU Ý KHI THIẾT KẾ HỆ THỐNG VỚI CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261
Thực tế, có 2 điểm người dùng cần đặc biệt lưu ý khi thiết kế hệ thống với KT-261:
Thứ nhất là tốc độ baud và cấu hình Modbus: Người dùng cần xác nhận Slave ID, tốc độ baud, số bit dừng và địa chỉ thanh ghi holding register chứa giá trị CO2. Thông tin này rất quan trọng và bắt buộc phải có trước khi lập trình hệ thống BMS.
Thứ hai là địa chỉ Slave ID: Nếu người dùng cần lắp nhiều cảm biến khí CO2 gắn ống gió KT-261 trên cùng một bus thì phải đặt địa chỉ khác nhau cho từng thiết bị trước khi đấu dây. Làm sai bước này thì toàn bộ mạng sẽ gặp vấn đề và dĩ nhiên là không thiết bị nào phản hồi đúng.
MUA CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ KT-261 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Tóm lại, cảm biến khí CO2 gắn ống gió KT-261 là dòng cảm biến thế hệ mới của EMS Turkey. Thiết bị này không truyền tín hiệu analog, mà nó nói chuyện với hệ thống điều khiển bằng ngôn ngữ số. Giờ đây, chỉ với một đường bus duy nhất, người dùng có thể kết nối với hàng chục, thậm chí là hàng trăm cảm biến để nhận về dữ liệu chính xác tuyệt đối. Với xu hướng Smart Building hiện nay thì thiết bị này thật sự rất đáng cân nhắc đầu tư.
Sensors Việt Nam hiện là đơn vị phân phối chính hãng sản phẩm cảm biến khí CO2 gắn ống gió KT-261 của EMS (Thổ Nhĩ Kỳ) nói riêng và các dòng cảm biến khí gas nói chung. Chúng tôi tự tin cam kết:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Để nhận tư vấn chuyên sâu về cảm biến khí CO2 gắn ống gió KT-261, mọi người hãy truy cập ngay vào website hoặc liên hệ trực tiếp đến hotline của Sensors Việt Nam nhé.
