Trong hệ thống HVAC hay BMS thì nhiệt độ nước không đơn thuần là một con số. Mà nó là “chỉ số sức khỏe” của cả hệ thống - chỉ cần nhiệt độ lệch đi vài độ thì hiệu suất làm lạnh, sưởi ấm và điều khiển có thể thay đổi rõ rệt. Điều này không chỉ ảnh hưởng tiêu cực đến mức năng lượng sử dụng, mà còn tác động đến tuổi thọ của các thiết bị có liên quan. Và đây là lúc cảm biến nhiệt độ nước TEAT LL phát huy giá trị của mình.

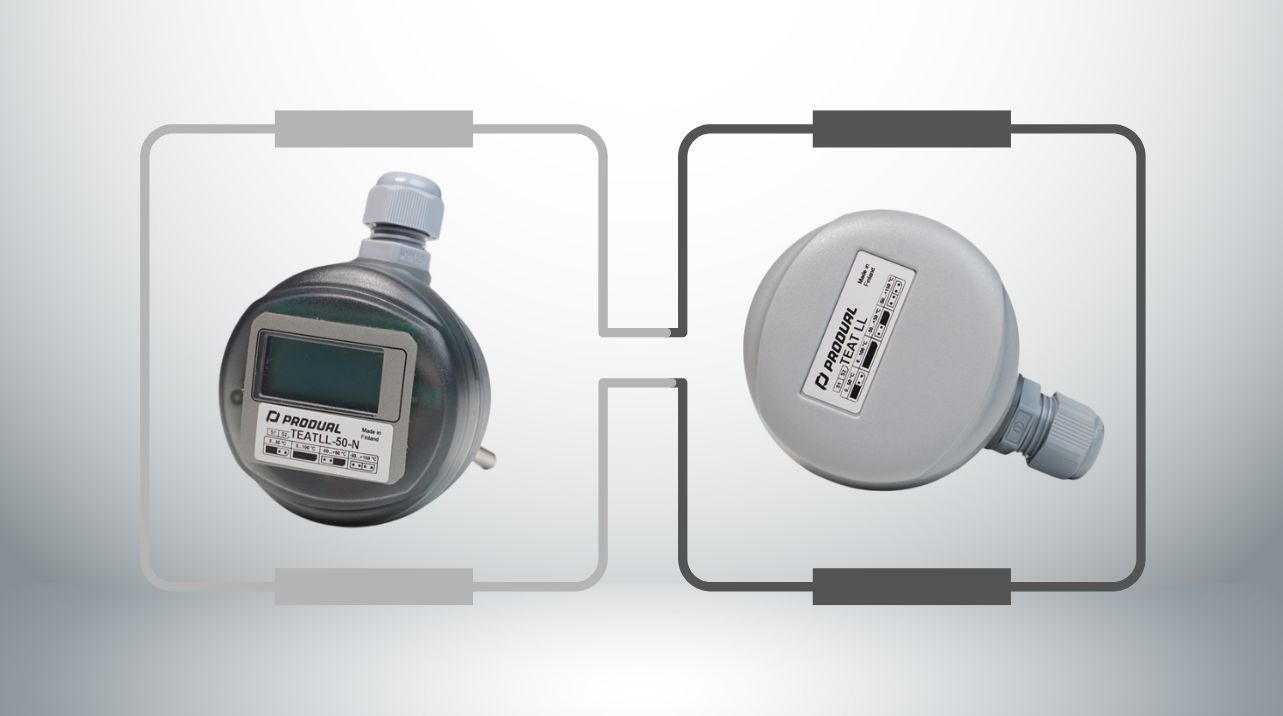

CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT LL & TEAT LL-N THIẾT KẾ CHUẨN GẮN ỐNG NƯỚC
Đầu tiên, chúng ta cần biết TEAT LL là model cảm biến đo nhiệt độ gắn ống nước nổi bật của PRODUAL - Phần Lan. Đây là một trong những ông lớn trong lĩnh vực sản xuất cảm biến cho hệ thống HVAC và tự động hoá toà nhà. Sản phẩm của hãng này hiện được tin dùng trong khắp các công trình lớn nhỏ trên toàn thế giới. Nên người dùng hoàn toàn có thể yên tâm về xuất xứ của sản phẩm.
Bên cạnh đó, bài viết này sẽ nói thêm một chút về phiên bản cảm biến đo nhiệt độ ống nước TEAT LL-N. Đây là cảm biến nhiệt độ ống nước với các thông số kỹ thuật tương tự TEAT LL - nhưng đặc biệt ở chỗ được bổ sung màn hình hiển thị LCD tích hợp ngay trên thân thiết bị.
Cấu Tạo Cơ Bản
Nhìn vào ngoại hình, cảm biến nhiệt độ nước TEAT LL và TEAT LL-N đều sở hữu cấu trúc chuẩn gắn ống nước, sử dụng phần tử cảm biến PT1000 kết hợp module chuyển đổi tín hiệu analog 4-20mA. Sản phẩm này vượt trội hơn những người anh em cùng nhà ở chỗ sở hữu phần tử đo là PT1000 cao cấp, còn tín hiệu đầu ra 4-20 mA đã được chuẩn hóa để tích hợp thẳng vào hệ điều khiển công nghiệp hiện đại.
Còn các phần khác thì cơ bản là tương tự thôi:

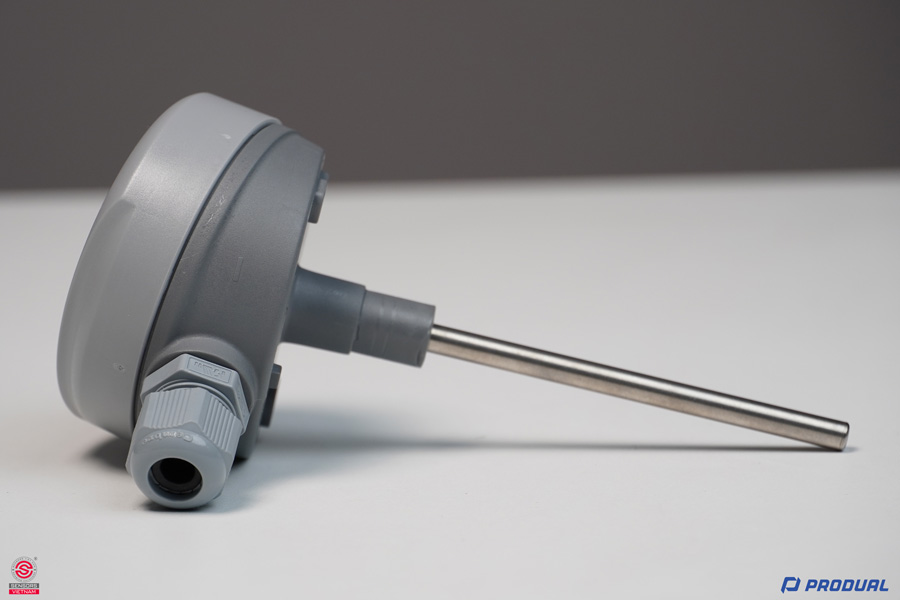

- Đầu dò thép không gỉ AISI 316L, chiều dài 85mm, đường kính 6mm. Bên trong tích hợp phần tử đo PT1000.
- Phụ kiện Thermowell đi kèm được làm bằng thép/đồng thau, có đường kính 8mm và dài 80mm - giúp bảo vệ phần tử cảm biến an toàn khỏi nước, va chạm và mài mòn trong dòng chảy.
- Vỏ cảm biến làm bằng nhựa chịu nhiệt (<120 độ).
- Nắp lưỡi lê và khối đầu cuối được thiết kế nghiêng để hỗ trợ việc lắp đặt thuận tiện hơn.
- Riêng TEAT LL-N thì được tích hợp màn hình hiển thị kết quả đo trực quan ngay trên thân thiết bị - người dùng có thể theo dõi thông số trực tiếp tại hiện trường mà không cần mở phần mềm điều khiển, rất tiện lợi và linh hoạt.
Với kết cấu này, cảm biến nhiệt độ ống nước TEAT LL và TEAT LL-N rất phù hợp cho môi trường ống nước. Hoặc khi cần, mọi người cũng có thể dùng cho một số ứng dụng liên quan đến ống gió bằng phụ kiện flange tương ứng.
Nguyên Lý Vận Hành
Nguyên lý vận hành của hai cảm biến nhiệt độ ống nước PT 1000 này khá đơn giản:
Sự biến thiên nhiệt độ được cảm nhận bởi phần tử PT1000, sau đó giá trị điện trở sẽ được mạch điện tử bên trong chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp 4-20mA để truyền về hệ thống điều khiển (hoặc đồng thời xuất ra màn hình - đối với phiên bản cảm biến nhiệt độ ống nước TEAT LL-N).
Điểm mạnh của kiểu tín hiệu 4-20mA là khả năng truyền xa tốt, ít bị ảnh hưởng hơn bởi nhiễu trong môi trường công nghiệp - rất lý tưởng cho ứng dụng tòa nhà, chiller, phòng máy và hệ thống tự động hóa.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ ống nước TEAT NTC 10 (PRODUAL)
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT LL & TEAT LL-N
Dưới đây là các thông số chính của cảm biến nhiệt độ nước TEAT LL và TEAT LL‑N, nó rất quan trọng khi thiết kế hệ điều khiển nên mọi người hãy note lại nhé.
- Nguồn cấp: 15-35 Vdc
- Cảm biến: Pt1000 EN 60751/B
- Ngõ ra: 4-20 mA (nhiệt độ/bộ điều khiển)
- Loại bộ truyền: 2 dây
- Phạm vi đo: Có thể lựa chọn 0…+50 °C, 0…+100 °C, -50…+50 °C hoặc -50…+150 °C
- Độ chính xác: ±0,5 °C (ở 25 °C)
- Hằng số thời gian: 5 s
- Đầu dò: Thép không gỉ AISI 316L (thép chống axit), kích thước 6 mm x 85 mm
- Vỏ: Vật liệu nhựa (< 120 °C)
- Phụ kiện đi kèm: Ống bảo vệ khi ngâm đầu dò trong nước (thường gọi là immersion pocket/Thermowell), kích thước 8mm x 80mm, ren R ½”, cấp áp suất PN16.
- Cấp bảo vệ: IP54, đầu nối cáp hoặc đầu dò đo hướng xuống
- Đầu nối cáp: M16
- Nhiệt độ môi trường: 0...+60 °C
- Màn hình: Tích hợp ở phiên bản TEAT LL‑N
- Xuất xứ: Produal, Phần Lan
- Chứng chỉ: Đầy đủ CO/CQ.

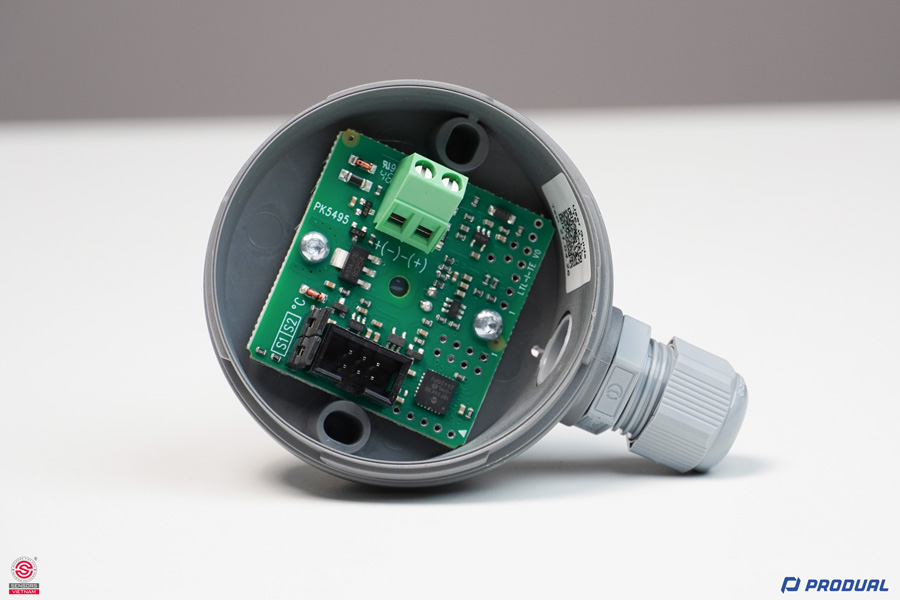

Một chi tiết rất đáng nói là dải đo của cảm biến có thể tùy chọn bằng jumper. Điều này giúp thiết bị linh hoạt hơn nhiều trong thực tế, vì cùng một dòng cảm biến nhưng có thể dùng cho nhiều bài toán nhiệt độ khác nhau.
→ Xem thêm: Máy đo nhiệt độ và độ ẩm cầm tay
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT LL & TEAT LL-N
Trong thực tế, mọi người có thể bắt gặp cảm biến nhiệt độ nước TEAT LL & TEAT LL-N trong các ứng dụng như:
- Giám sát nhiệt độ nước trong hệ thống chiller và hệ thống điều hòa trung tâm.
- Đo nhiệt độ nước nóng hoặc nước lạnh trong hệ thống sưởi và làm mát.
- Giám sát nhiệt độ nước cấp và nước hồi trong hệ thống HVAC của tòa nhà.
- Tích hợp với hệ thống BMS để điều khiển bơm, van và thiết bị trao đổi nhiệt.
- Đo nhiệt độ không khí trong ống gió thông gió khi lắp đặt bằng mặt bích.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ ống nước TEAT PT 1000 (Produal)

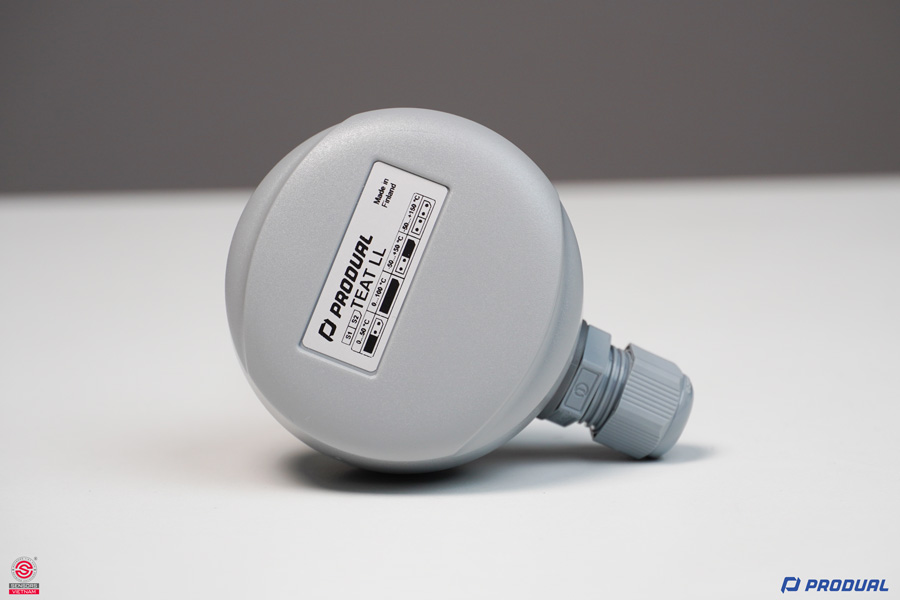

CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT LL & TEAT LL-N SỞ HỮU NHIỀU ƯU ĐIỂM VƯỢT TRỘI
Dưới đây là những lý do mà nhiều kỹ sư/nhà vận hành chọn cảm biến nhiệt độ nước TEAT LL/TEAT LL-N thay vì các dòng sản phẩm cùng phân khúc trên thị trường:
Lý do đầu tiên là thiết bị sở hữu phần tử cảm biến PT1000 đảm bảo độ chính xác và tính ổn định tuyệt vời, nhưng tín hiệu ngõ ra lại được chuẩn hoá thành 4-20mA (2 dây), đây là chuẩn rất phổ biến trong công nghiệp vì dễ tích hợp và truyền xa ổn định.
Thứ hai là thiết kế đầu dò chính dài 80mm bằng thép không gỉ và có phụ kiện ống thép/đồng thau đi kèm để nhúng vào nước - đảm bảo độ bền, chống va đập, chống áp suất và phù hợp với hầu hết các điểm đo thực tế trong hệ thống kỹ thuật.
Thứ ba là dải đo linh hoạt, có thể tùy chọn trực tiếp bằng jumper, nhờ đó mà chỉ với một model nhưng có thể dùng được cho nhiều tình huống khác nhau. Tiết kiệm chi phí đáng kể so với việc mua nhiều thiết bị với dải đo cố định.
Và cuối cùng, đây là sản phẩm nổi bật của PRODUAL - Phần Lan, có đầy đủ chứng từ CO/CQ, đảm bảo chuẩn chất lượng chuẩn châu Âu nên rất phù hợp với các dự án cần độ tin cậy cao và tính minh bạch nguồn gốc.
LƯU Ý:
- Đây là dòng cảm biến gắn ống nước nên sẽ cần thêm Thermowell (giếng nhiệt) để gắn vào đường ống, vừa bảo vệ đầu dò cảm biến vừa thuận tiện khi thay thế bảo trì cảm biến.
- Phiên bản cảm biến đo nhiệt độ ống nước TEAT LL‑N ngoài việc gửi tín hiệu 4-20 mA về hệ thống điều khiển thì còn hiển thị trực tiếp kết quả đo nhiệt độ trên màn hình - rất tiện cho kỹ thuật viên kiểm tra nhanh tại chỗ và hỗ trợ xử lý sự cố kịp thời nhờ tiết kiệm thời gian chạy lên tủ điều khiển hoặc mở HMI.
→ Xem thêm các sản phẩm trong hệ sinh thái TEAT của PRODUAL:
Cảm biến nhiệt độ nước TEAT LL và TEAT LL-N hiện được phân phối chính hãng bởi Sensors Việt Nam. Mọi thông tin chi tiết và nhu cầu đặt hàng, bạn hãy liên hệ trực tiếp để được tư vấn - báo giá nhanh chóng nhất.
