Trong các hệ thống HVAC hay BMS, nhiệt độ nước chỉ lệch vài độ thôi cũng đủ làm hiệu suất vận hành thay đổi rõ rệt và tuổi thọ thiết bị có nguy cơ giảm sút từng ngày. Và để “bắt mạch” chính xác cho đường ống nước, một thiết bị tưởng chừng nhỏ bé như cảm biến nhiệt độ ống nước NTC 10K TEAT NTC 10 lại đóng vai trò cực kỳ quan trọng. Hãy cùng đánh giá chi tiết thiết bị này trong bài viết sau đây nhé!
Mã sản phẩm: TEAT NTC 10 Có sẵn: 24 Cái

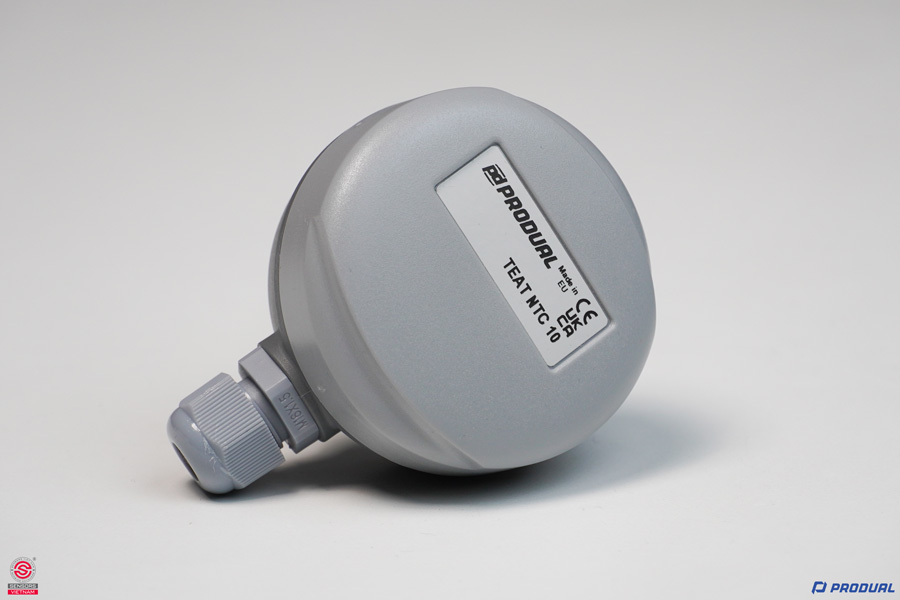

CẢM BIẾN NHIỆT ĐỘ ỐNG NƯỚC NTC 10K TEAT NTC 10 TINH GỌN NHƯNG THỰC DỤNG
Cảm biến nhiệt độ ống nước TEAT NTC 10 xuất thân từ Produal - Phần Lan. Đây là đơn vị nổi bật trong lĩnh vực cảm biến công nghiệp và tự động hoá toà nhà.
Cấu Tạo Cơ Bản
Sản phẩm có thiết kế tinh gọn, khá tính thực dụng trong công nghiệp.
- Phần đầu dò được làm bằng thép không gỉ, dài 80mm, giúp đi sâu vào trung tâm đường ống để đo chính xác hơn và có độ bền đáng kể.
- Vật liệu thân cảm biến là nhựa cao cấp, ưu tiên về độ ổn định và khả năng vận hành lâu dài.
- Phần cảm biến nhiệt (NTC 10K) được tích hợp và bảo vệ hoàn hảo bên trong đầu dò.
- Điểm đáng chú ý là cảm biến được thiết kế để gắn ống nước nên đi kèm phụ kiện Thermowell được làm bằng thép/đồng thau, có đường kính 8mm và dài 80mm. Nhờ đó mà toàn bộ đầu dò được bảo vệ an toàn khỏi nước, va chạm và mài mòn trong dòng chảy.
Nguyên Lý Vận Hành
Về nguyên lý vận hành, cảm biến nhiệt độ ống nước TEAT NTC 10 dùng đầu dò NTC 10kΩ (25°C), đây là loại điện trở nhiệt hệ số âm. Theo đó:
- Khi nhiệt độ tăng, điện trở giảm theo hàm phi tuyến. Ngược lại, khi nhiệt độ giảm thì điện trở tăng.
- Lúc này, hệ thống (có thể là bộ điều khiển, bộ đọc NTC, hoặc bộ chuyển đổi) sẽ đọc giá trị điện trở, so sánh với bảng đặc tính NTC 10k, rồi quy đổi ra giá trị nhiệt độ thực tế.
LƯU Ý:
Tín hiệu đầu ra của cảm biến đo nhiệt độ ống nước này là điện trở NTC, nên người dùng có 2 hướng tích hợp hệ thống:
- Một là kết nối trực tiếp vào bộ điều khiển/bo mạch có hỗ trợ NTC 10k.
- Hai là dùng bộ chuyển đổi tín hiệu ngõ ra NTC 10k thành analog 4-20mA/0-10V (tuỳ nhu cầu sử dụng) để đưa về PLC/SCADA.
Nhờ sự đa năng này mà cảm biến nhiệt độ nước TEAT NTC 10 được tin dùng phổ biến trong nhiều hệ thống HVAC, BMS - vừa có độ tin cậy cao, vừa đáp ứng nhanh, lại còn dễ tích hợp.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt TEIK NTC10K VÀ TEIK NTC20K

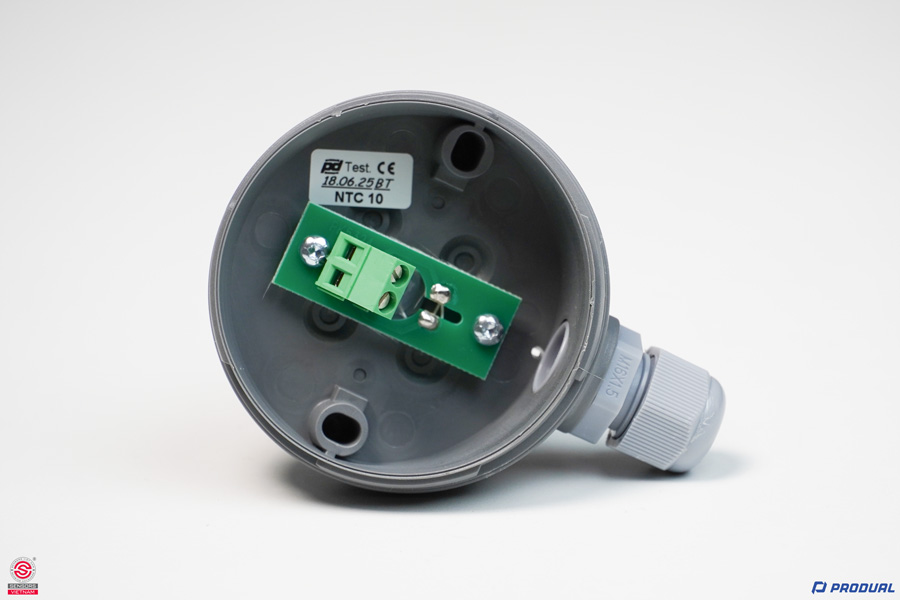

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG NƯỚC TEAT NTC 10
Dưới đây là những thông số kỹ thuật quan trọng của cảm biến nhiệt độ ống nước TEAT NTC 10 mà người dùng cần lưu ý kỹ để chọn đúng model cho các dự án của mình!
- Cảm biến: Nhiệt điện trở NTC 10kΩ (hệ số nhiệt độ âm)
- Dải đo: Từ -50°C đến +120°C
- Kiểu lắp đặt: ren R 1/2”
- Vỏ: nhựa (< 120 °C)
- Cấp bảo vệ: IP54 (đầu vào cáp hoặc thân hướng xuống)
- Đầu vào cáp: M16
- Độ chính xác: ± 0.2 °C (ở 25 °C)
- Áp suất định mức: PN16
- Đầu dò: Thép không gỉ, đường kính 6mm, chiều dài 80mm
- Phụ kiện đi kèm: Ống bảo vệ khi ngâm đầu dò trong nước (thường gọi là immersion pocket), đường kính 8mm, chiều dài 80mm, làm từ chất liệu thép/đồng thau
- Ngõ ra: Dạng điện trở NTC 10kΩ.
- Xuất xứ: Produal, Phần Lan
- Chứng chỉ: Đầy đủ CO/CQ.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ từ xa Modbus RTU PMB201-3M (CALEX)

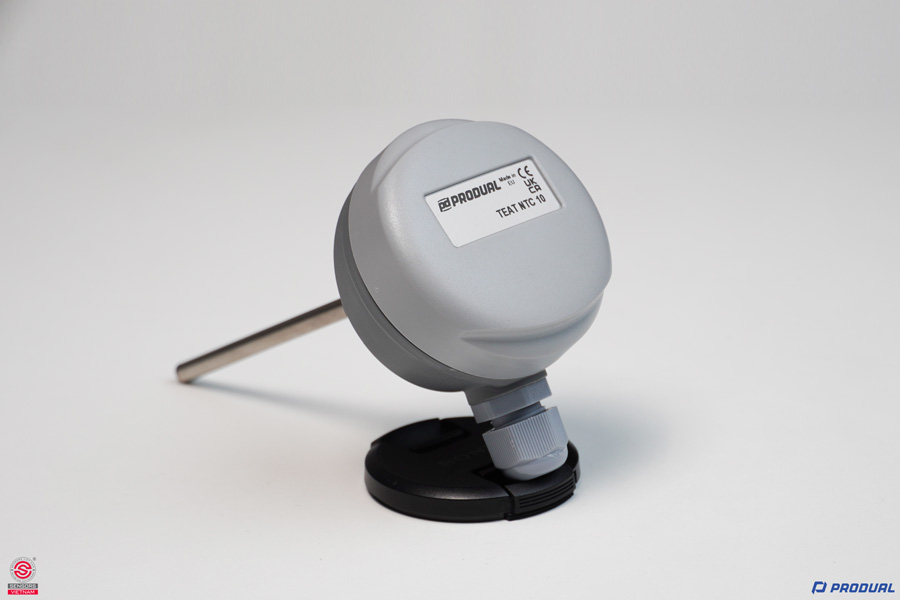

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG NƯỚC TEAT NTC 10
Với những thông số ấn tượng như trên thì không quá khó hiểu khi cảm biến nhiệt độ ống nước TEAT NTC 10 được tin dùng trong nhiều ứng dụng - từ dân dụng cho đến công nghiệp:
- Đầu tiên là hệ thống HVAC cho toà nhà: Cảm biến nhiệt độ ống nước NTC 10K model TEAT NTC 10 được lắp trên đường ống hồi nước sưởi/nước làm mát để BMS biết chính xác nhiệt độ nước về, từ đó điều chỉnh bơm, van theo tải.
- Tiếp theo là hệ thống chiller - water cooling: Cảm biến sẽ đo nhiệt độ nước cấp và hồi để điều khiển chiller, bơm, van...
- Kế đến là các bồn chứa nước nóng/nước làm mát: Ở đây, thiết bị được dùng để đo nhiệt độ trong bồn để bảo vệ bơm, tránh quá nhiệt hoặc quá lạnh.
- Bên cạnh những ứng dụng trên, cảm biến này còn được dùng nhiều trong các hệ thống dẫn nước/nước vệ sinh của bồn trộn, hệ rửa, hệ xử lý nước sạch, nước thải…
→ Xem thêm: Máy đo nhiệt độ cầm tay

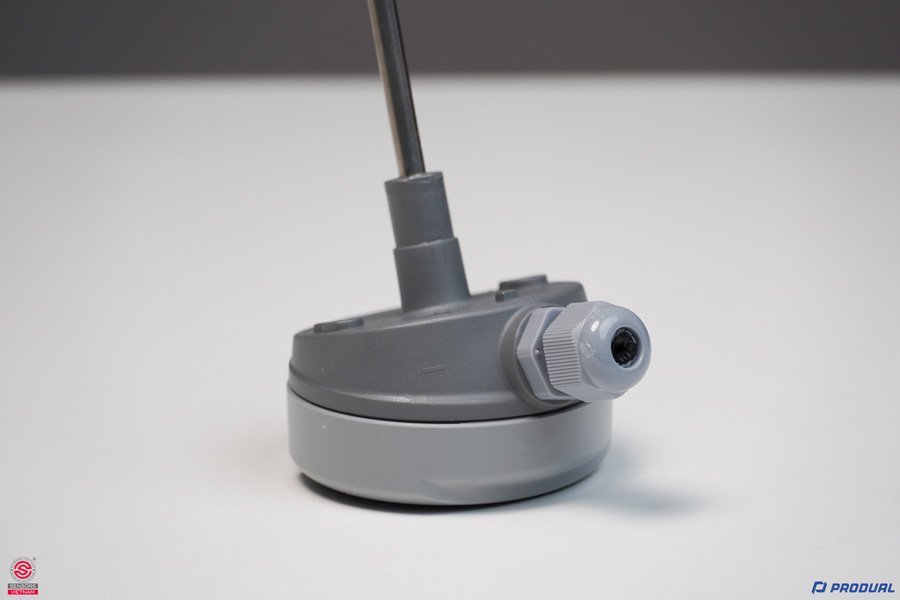

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG NƯỚC TEAT NTC 10
Hầu hết các khách hàng từng chọn cảm biến nhiệt độ ống nước TEAT NTC 10 tại Sensors Việt Nam đều khá hài lòng về sản phẩm này. Bởi nó mang đến những ưu điểm rất rõ ràng - điển hình như:
Độ nhạy cao và đáp ứng nhanh: Phần tử cảm biến NTC 10kΩ có độ nhạy tốt, thay đổi nhanh theo nhiệt độ nước - lý tưởng cho các hệ thống cần phản ứng nhanh như điều khiển chiller, bơm.
Giá thành hợp lý: So với phiên bản RTD Pt1000, NTC 10kΩ có giá mềm hơn, phù hợp với các dự án cần tối ưu chi phí.
Dễ tích hợp vào hệ thống điều khiển hiện đại: Tín hiệu ngõ ra NTC 10k của cảm biến nhiệt độ gắn ống nước này là một trong những chuẩn phổ biến trong hệ thống HVAC, điều khiển nhiệt, bộ điều khiển nước nóng/lạnh hiện có tại Việt Nam.
Độ bền tốt: Thân thiết bị được làm từ nhựa công nghiệp, còn đầu dò và ống bảo vệ làm từ thép không gỉ/đồng thau. Cấu trúc này cho phép đầu dò cảm biến ngâm trực tiếp vào đường ống - chịu được va chạm, áp lực nước và môi trường ẩm trong hệ ống.
→ Xem thêm các sản phẩm trong hệ sinh thái TEAT của PRODUAL:
Cảm biến nhiệt độ ống nước TEAT NTC 10 hiện được phân phối chính hãng bởi Sensors Việt Nam. Mọi thông tin chi tiết và nhu cầu đặt hàng, bạn hãy liên hệ trực tiếp để được tư vấn - báo giá nhanh chóng nhất.
