Trong bài viết này, Sensors Việt Nam sẽ cùng bạn review một giải pháp điều khiển damper đang được nhiều công trình HVAC lựa chọn - đó chính là động cơ van gió PHC 4Nm 5004N-230-S đến từ thương hiệu PHC.
PHC là một thương hiệu chuyên sản xuất động cơ điều khiển van gió và thiết bị truyền động HVAC chất lượng cao. Hệ sinh thái sản phẩm của hãng rất đa dạng và được ứng dụng rộng rãi trong tòa nhà thương mại, bệnh viện, nhà máy sản xuất, trung tâm dữ liệu, phòng sạch và hệ thống PCCC… tại Việt Nam và trên toàn thế giới. Sensors Việt Nam hiện là đối tác phân phối chính thức các dòng damper actuator của hãng, với đầy đủ CO/CQ và đặc biệt là chế độ bảo hành 2 năm 1 đổi 1 nếu có lỗi từ nhà sản xuất.

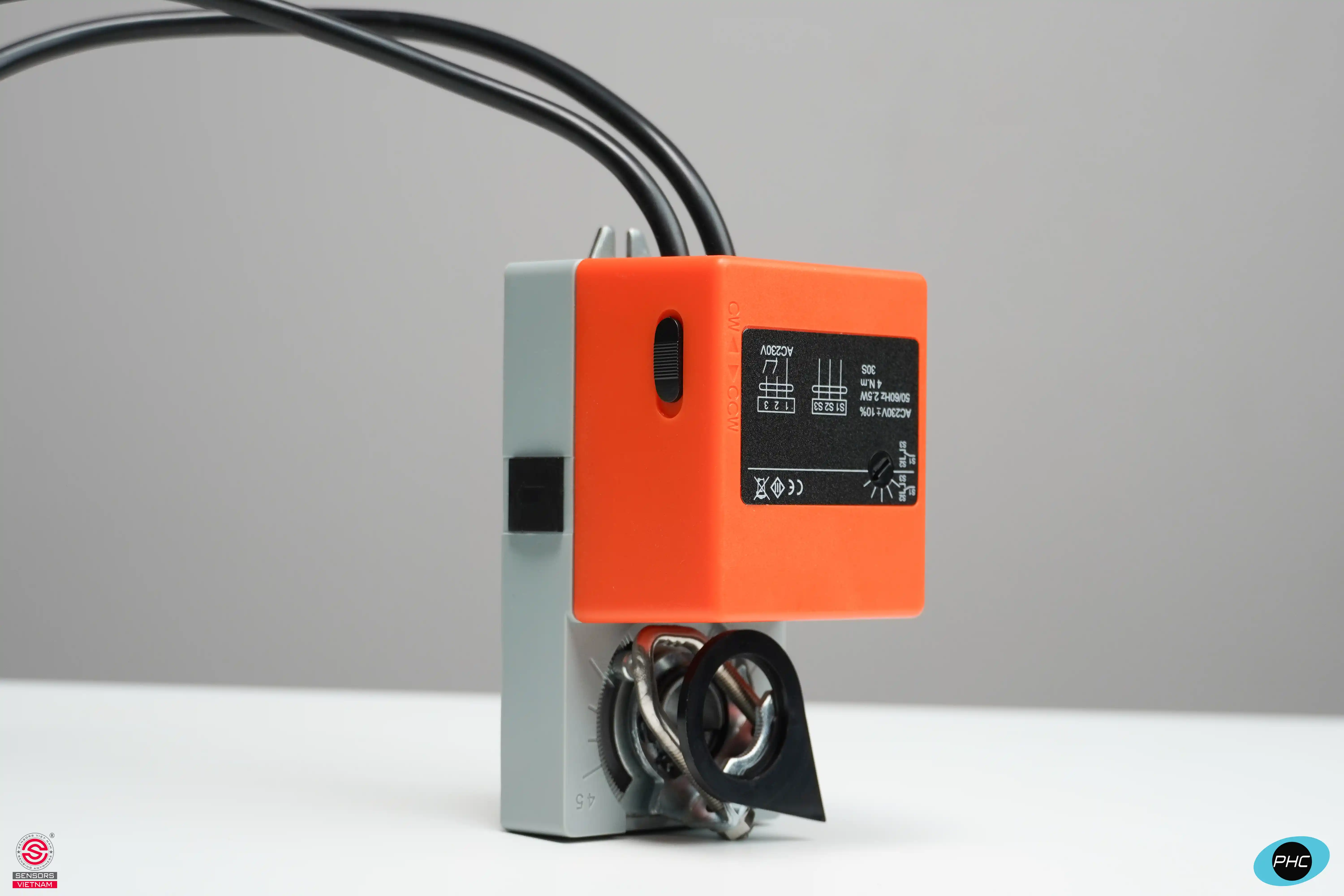

ĐỘNG CƠ VAN GIÓ PHC 4NM 5004N-230-S THIẾT KẾ GỌN GÀNG VÀ CHẮC CHẮN
Sơ lược về sản phẩm này thì mọi người cần nắm 5 điểm sau: PHC 5004N-230-S là dòng động cơ van gió không lò xo hồi, được thiết kế để điều khiển các damper trong hệ thống thông gió và điều hòa không khí. Thiết bị có mô-men xoắn 4Nm, điện áp AC 230V, chế độ điều khiển ON/OFF hoặc Floating 3 Point và tích hợp tiếp điểm phụ SPDT để feedback vị trí van về hệ thống điều khiển. Cấu hình này cực kỳ phổ biến trong các công trình thương mại, nhà máy, tòa nhà văn phòng, bệnh viện và trung tâm dữ liệu.
Có thể nói, động cơ van gió PHC 4Nm 5004N-230-S tương đối nhỏ gọn, được thiết kế để hướng đến các hệ thống cần điều khiển van chính xác mà không đòi hỏi lực xoắn quá lớn. Thiết bị này là sự lựa chọn hợp lý cho các van gió kích thước trung bình - nhỏ.
Về cấu tạo, động cơ van gió 5004N-230-S được cấu thành từ 9 phần - bao gồm: thân vỏ động cơ; motor điện sử dụng nguồn AC230V; bộ truyền động giúp chuyển đổi tốc độ quay thành mô-men xoắn đầu ra 4Nm; trục đầu ra đa năng cho phép lắp động cơ van gió trực tiếp lên trục tròn Ø6 đến Ø15 mm hoặc trục vuông từ 5 đến 10.5mm; công tắc hành trình; bộ điều chỉnh góc quay; thanh chống xoay; nút điều khiển thủ công khi mất điện và tiếp điểm phụ để feedback vị trí van về PLC/BMS/SCADA.
Điểm ấn tượng của sản phẩm này chính là vỏ ngoài rất bắt mắt, khá đầm và cứng cáp. Nó được chế tạo từ vật liệu kỹ thuật có độ bền cao, đảm bảo khả năng chịu va đập và phù hợp với môi trường kỹ thuật trong hệ thống HVAC.

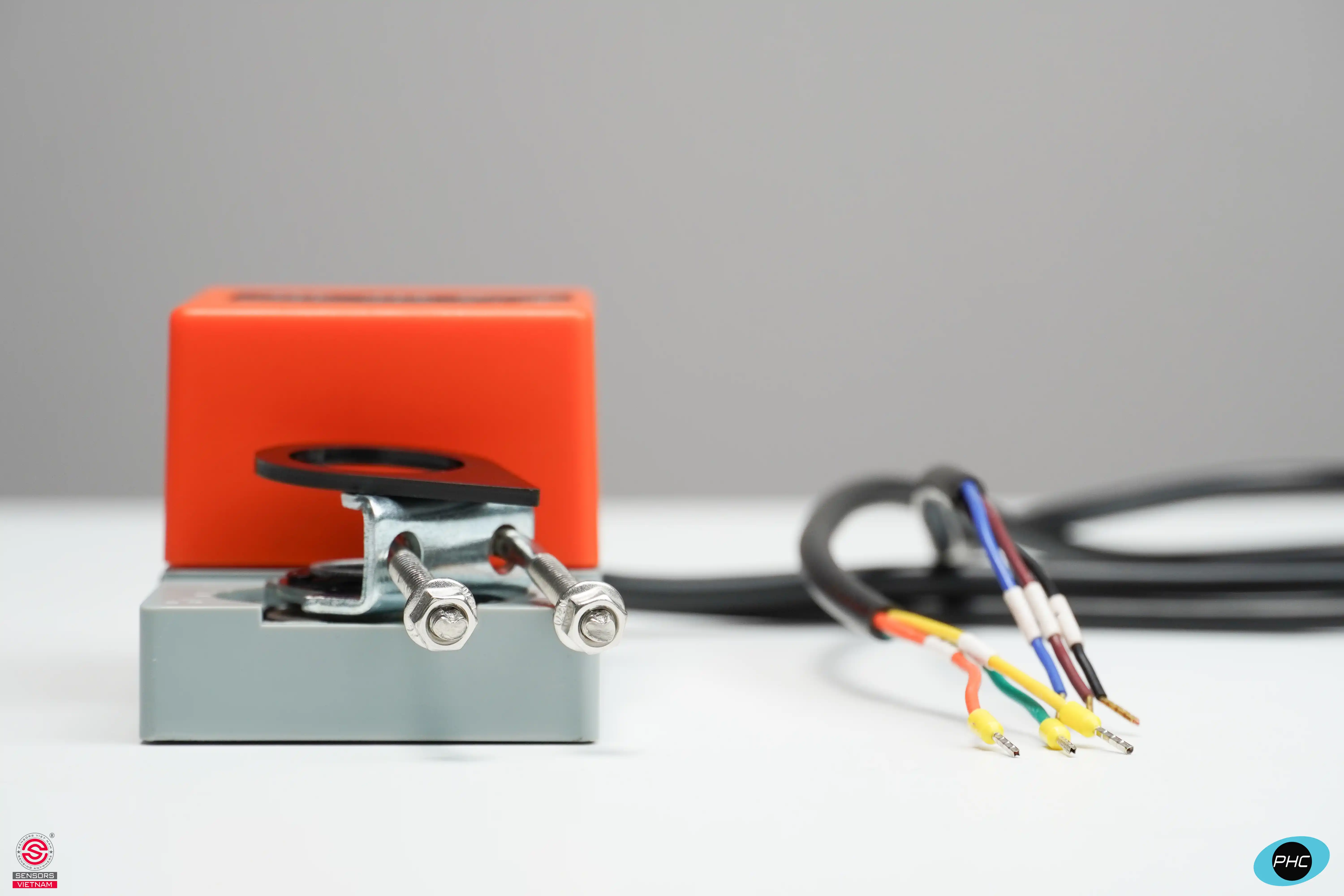

ĐỘNG CƠ VAN GIÓ PHC 4NM 5004N-230-S CÓ TIẾP ĐIỂM PHỤ - ĐIỀU KHIỂN 2/3 POINT
Về nguyên lý hoạt động, động cơ van gió PHC 4Nm 5004N-230-S có 2 chế độ điều khiển là ON/OFF hoặc Floating 3 Point.
Ở chế độ ON/OFF: khi bộ điều khiển cấp tín hiệu → Motor quay → Trục actuator xoay → Van gió đóng hoàn toàn/mở hoàn toàn theo yêu cầu → Khi van đạt vị trí cuối hành trình, bộ giới hạn bên trong sẽ tự động dừng motor.
Ở chế độ 3 Point: bộ điều khiển có thể ra lệnh mở thêm, đóng bớt và dừng tại vị trí mong muốn (góc làm việc tiêu chuẩn là từ 0 - 90 độ). Nhờ vậy việc kiểm soát lưu lượng gió cũng linh hoạt hơn và độ chính xác cao hơn tín hiệu ON/OFF thông thường.
Điểm chung trong quy trình hoạt động của 2 chế độ điều khiển này là khi van đạt đến vị trí yêu cầu, tiếp điểm phụ SPDT sẽ thay đổi trạng thái. Thông tin vị trí van sẽ được gửi về hệ thống BMS để giúp quá trình giám sát và nghiệm thu hệ thống dễ dàng hơn.
THÔNG SỐ CỐT LÕI CỦA ĐỘNG CƠ VAN GIÓ PHC 4NM 5004N-230-S CÓ TIẾP ĐIỂM PHỤ
| THÔNG SỐ | GIÁ TRỊ |
| Model | 5004N-230-S |
| Mô-men xoắn | 4NM |
| Thời gian chạy | <30s |
| Điện áp | AC 230V |
| Chế độ điều khiển | ON/OFF hoặc Floating 3 Point |
| Góc quay | 0° đến 90° |
| Diện tích ống gió | ≤0.75m² |
| Trục hỗ trợ | Trục tròn Ø6 - Ø15 mm hoặc trục vuông từ 5- 10.5mm |
| Override thủ công | Có |
| Tiếp điểm phụ feedback vị trí | Có - 1 SPDT |
| Chống quá tải | Có |
| Độ ẩm hoạt động | 5 - 95% RH (không ngưng tụ) |
| Nhiệt độ hoạt động | -20°C ~ +50°C |
| Tuổi thọ | Trên 60.000 chu kỳ |
| Xuất xứ | PHC - CHINA |
| Chứng chỉ | CO/CQ đầy đủ |
| Bảo hành | 24 tháng, 1 đổi 1 nếu lỗi nhà sản xuất |

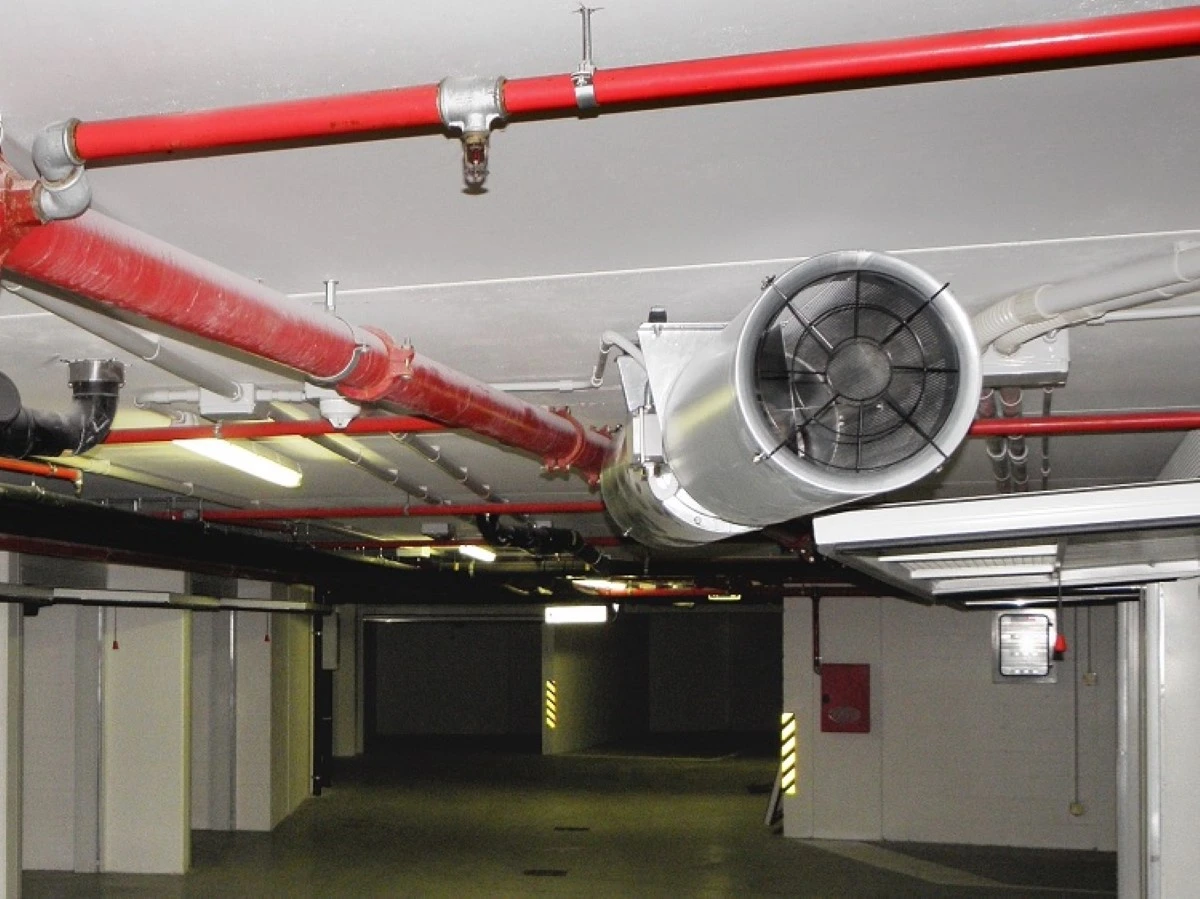

ĐỘNG CƠ VAN GIÓ PHC 4NM 5004N-230-S ỨNG DỤNG RỘNG RÃI TRONG THỰC TIỄN
Về ứng dụng thì động cơ van gió PHC 4Nm 5004N-230-S phù hợp với nhiều môi trường - điển hình như tòa nhà thông minh có BMS, hệ thống thông gió cho văn phòng, bệnh viện, trung tâm dữ liệu, khu thương mại, nhà xưởng, phòng sạch, tầng hầm, khu vực cần giám sát tình trạng đóng mở van gió và các hệ thống thông gió không quá nặng tải.
Với mô-men xoắn 4Nm, 5004N-230-S nên được sử dụng cho các van gió có kích thước trung bình - nhỏ, nơi cánh van không quá nặng và yêu cầu lực xoay ở mức trung bình.
MUA ĐỘNG CƠ VAN GIÓ PHC 4NM 5004N-230-S CÓ TIẾP ĐIỂM PHỤ CHÍNH HÃNG - GIÁ TỐT
Nếu bạn đang tìm kiếm một giải pháp động cơ điều khiển van gió nhỏ gọn, đáng tin cậy, hoạt động ổn định, dễ tích hợp với BMS và có khả năng phản hồi trạng thái vị trí về hệ thống điều khiển, thì động cơ van gió PHC 4Nm 5004N-230-S rất đáng cân nhắc. Sản phẩm sở hữu mô-men xoắn 4Nm, nguồn cấp AC 230V phổ biến, hỗ trợ điều khiển ON/OFF + 3 Point, tích hợp tiếp điểm phụ SPDT cùng khả năng bảo vệ quá tải, tự tin đáp ứng tốt cho hầu hết các ứng dụng HVAC hiện đại.
Sản phẩm này đang được phân phối chính hãng bởi Sensors Việt Nam với giá tốt, chế độ bảo hành chính hãng lên đến 2 năm - 1 đổi 1 nếu có lỗi nhà sản xuất, giao hàng nhanh chóng toàn quốc và có dịch vụ tư vấn tận tình trước - trong - sau khi mua hàng.
Mọi thông tin tư vấn và như cầu đặt hàng động cơ van gió PHC 4Nm 5004N-230-S, bạn vui lòng gọi hotline hoặc liên hệ trực tiếp cho Sensors Việt Nam qua website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng, tận tình nhất!
