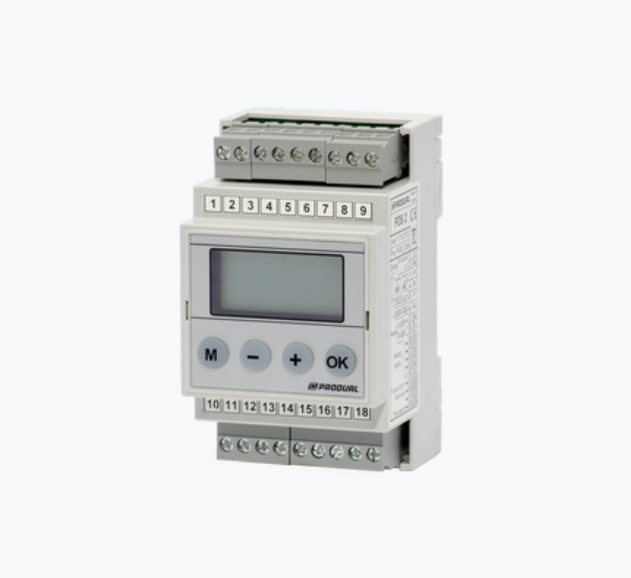

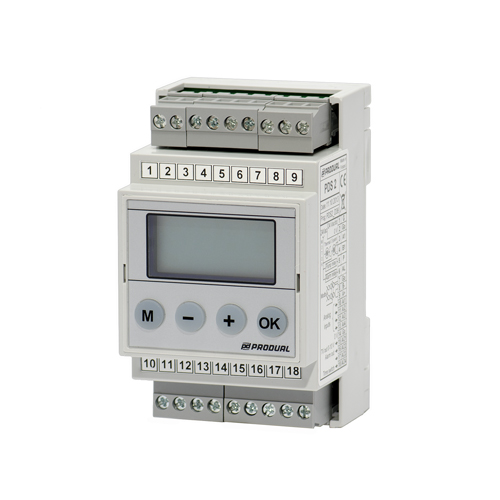

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PT1000 PRODUAL PDS 2 là bộ điều khiển nhiệt độ sử dụng cảm biến Pt1000 để đo nhiệt độ và điều khiển các thiết bị trong hệ thống HVAC như van điều khiển, actuator nhiệt hoặc actuator điều khiển 0–10V.
Thiết bị được thiết kế cho các ứng dụng điều khiển nhiệt độ trong hệ thống xử lý không khí (AHU), hệ thống nước nóng, hệ thống sưởi và hệ thống điều khiển nhiệt độ tòa nhà. Bộ điều khiển có thể kết nối với hệ thống quản lý tòa nhà (BMS) thông qua giao tiếp Modbus RTU (RS-485) để giám sát và điều khiển tập trung.
Bộ điều khiển PDS 2 hỗ trợ hai chế độ ứng dụng chính phù hợp với nhiều hệ thống HVAC khác nhau:
PDS 2-V: dùng cho điều khiển nhiệt độ trong AHU hoặc điều khiển nhiệt độ không khí.
PDS 2-H: dùng cho điều khiển nhiệt độ nước trong hệ thống sưởi theo nhiệt độ ngoài trời.
Nhờ khả năng điều khiển chính xác và linh hoạt, thiết bị giúp tối ưu hóa hiệu suất hệ thống HVAC và tiết kiệm năng lượng trong tòa nhà.
CẤU TẠO BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PT1000 PRODUAL PDS 2
Bộ điều khiển PDS 2 được thiết kế nhỏ gọn và tích hợp nhiều thành phần điều khiển:
Bộ xử lý trung tâm để xử lý tín hiệu nhiệt độ và điều khiển thiết bị.
Ngõ vào cảm biến Pt1000 để đo nhiệt độ môi trường hoặc nhiệt độ nước.
Ngõ ra điều khiển 0–10V để điều khiển actuator van hoặc thiết bị HVAC.
Ngõ ra điều khiển actuator nhiệt hoặc actuator 3 điểm.
Cổng giao tiếp RS-485 (Modbus RTU) để kết nối hệ thống BMS.
Giao diện cấu hình và cài đặt giúp thiết lập các thông số điều khiển.
Vỏ thiết bị chắc chắn phù hợp lắp đặt trong tủ điện điều khiển HVAC.
NGUYÊN LÝ HOẠT ĐỘNG BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PT1000 PRODUAL PDS 2
Bộ điều khiển hoạt động theo quá trình đo và điều khiển nhiệt độ trong hệ thống:
Bước 1: Đo nhiệt độ từ cảm biến Pt1000
Cảm biến Pt1000 được kết nối với bộ điều khiển để đo nhiệt độ không khí hoặc nhiệt độ nước trong hệ thống HVAC.
Bước 2: Xử lý và so sánh giá trị nhiệt độ
Bộ điều khiển phân tích tín hiệu từ cảm biến và so sánh với giá trị nhiệt độ cài đặt (setpoint).
Bước 3: Điều khiển thiết bị HVAC
Tùy theo kết quả so sánh, bộ điều khiển sẽ gửi tín hiệu 0–10V hoặc tín hiệu điều khiển actuator để điều chỉnh van nước, thiết bị sưởi hoặc hệ thống AHU nhằm duy trì nhiệt độ mong muốn.
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PT1000 PRODUAL PDS 2
Mã sản phẩm 1150120
Truyền thông Modbus RTU
Nguồn điện 24 Vac/dc (20…26 V), < 1 VA
Đầu ra triac 4 x 24 VAC, 1 A
Điện áp đầu vào 1 x 0...10 Vdc
Đầu vào điện trở 3 x Pt1000 hoặc 2 x Pt1000 + 1 x chiết áp
Điện áp đầu ra 4 x 0...10 Vdc, 2 mA
Cấp bảo vệ IP IP20
Nhiệt độ môi trường 0...50°C
Độ ẩm môi trường 0...95 %rH
Kích thước sản phẩm 53 x 90 x 58 mm
Gắn trên đường ray DIN 35 mm
Xuất xứ Produal/Phần Lan
ỨNG DỤNG BỘ ĐIỀU KHIỂN NHIỆT ĐỘ PT1000 PRODUAL PDS 2
Bộ điều khiển PDS 2 được sử dụng trong nhiều hệ thống HVAC và tự động hóa tòa nhà:
Điều khiển nhiệt độ trong hệ thống xử lý không khí (AHU).
Điều khiển nhiệt độ nước trong hệ thống sưởi.
Điều khiển nhiệt độ nước nóng sinh hoạt.
Điều khiển nhiệt độ theo nhiệt độ ngoài trời trong hệ thống sưởi.
Tích hợp với hệ thống BMS thông qua Modbus RTU.
Ứng dụng trong tòa nhà, khách sạn, bệnh viện, trung tâm thương mại và nhà máy.
