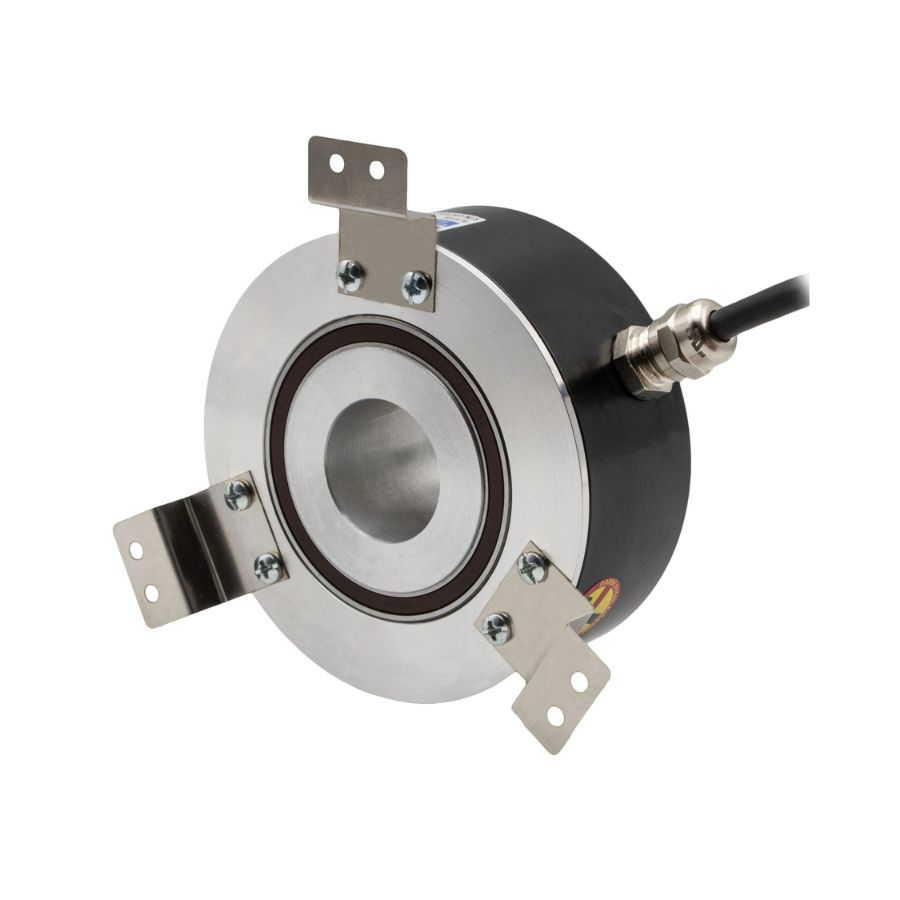

Bộ mã hoá vòng quay ATEK ARC H 100 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm hướng tới các ứng dụng công nghiệp đòi hỏi độ ổn định cao, dễ lắp đặt và tương thích tốt với PLC, servo drive hay các bộ điều khiển chuyển động.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 100 SERIES
Cấu Tạo Cơ Bản
Bộ mã hoá vòng quay ARC H 100 Series được cấu thành bởi các bộ phận chính sau đây:
Về cơ khí, ARC H 100 SERIES gồm thân nhôm 100 mm, cụm trục rỗng, và flange Z-type để cố định encoder chắc chắn lên máy.
Về phần cảm biến, bên trong là cụm đĩa quang, nguồn phát sáng, bộ thu quang và mạch xử lý tín hiệu, tạo thành một encoder gia tăng chuẩn công nghiệp
Về phần điện, thiết bị sử dụng các kênh tín hiệu A, /A, B, /B, Z, /Z cùng tùy chọn đầu ra như Push-Pull, TTL Line Driver, Open Collector để tương thích với nhiều hệ điều khiển.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
ARC H 100 SERIES hoạt động theo nguyên lý quang học incremental: khi trục quay, đĩa mã hóa quay theo và tạo ra các xung ánh sáng ngắt quãng.
Hai kênh A và B lệch pha để xác định hướng quay, trong khi kênh Z cung cấp xung chuẩn cho mỗi vòng quay để làm điểm tham chiếu.
Từ các xung này, PLC hoặc servo drive có thể tính tốc độ, số vòng quay và vị trí tương đối của trục.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 100 SERIES
Bộ mã hoá vòng quay ATEK ARC H 100 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Đo lường gia tăng dựa trên nguyên lý quang học
- Độ phân giải 1024 xung
- Đường kính thân 100 mm
- Tùy chọn trục rỗng từ 13 mm đến 42 mm
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ hoạt động lâu dài
- Cấp bảo vệ IP54.
Nhờ những ưu điểm này mà cảm biến vòng quay ARC H 100 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ứng dụng năng lượng gió / Nhà máy điện gió
- Ứng dụng trên tàu thuyền hoặc phương tiện vận tải
- Máy ép hoặc máy chế biến gỗ và đá
- Máy móc xây dựng
- Cần cẩu
- Ứng dụng ngoài khơi
- Nhà máy điện mặt trời thương mại
- Nhà máy chiết rót
- Ứng dụng trong ngành thực phẩm và đồ uống
- Dầu khí - Xử lý đường ống và cần cẩu.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 100 SERIES
Bộ mã hoá vòng quay ATEK ARC H 100 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

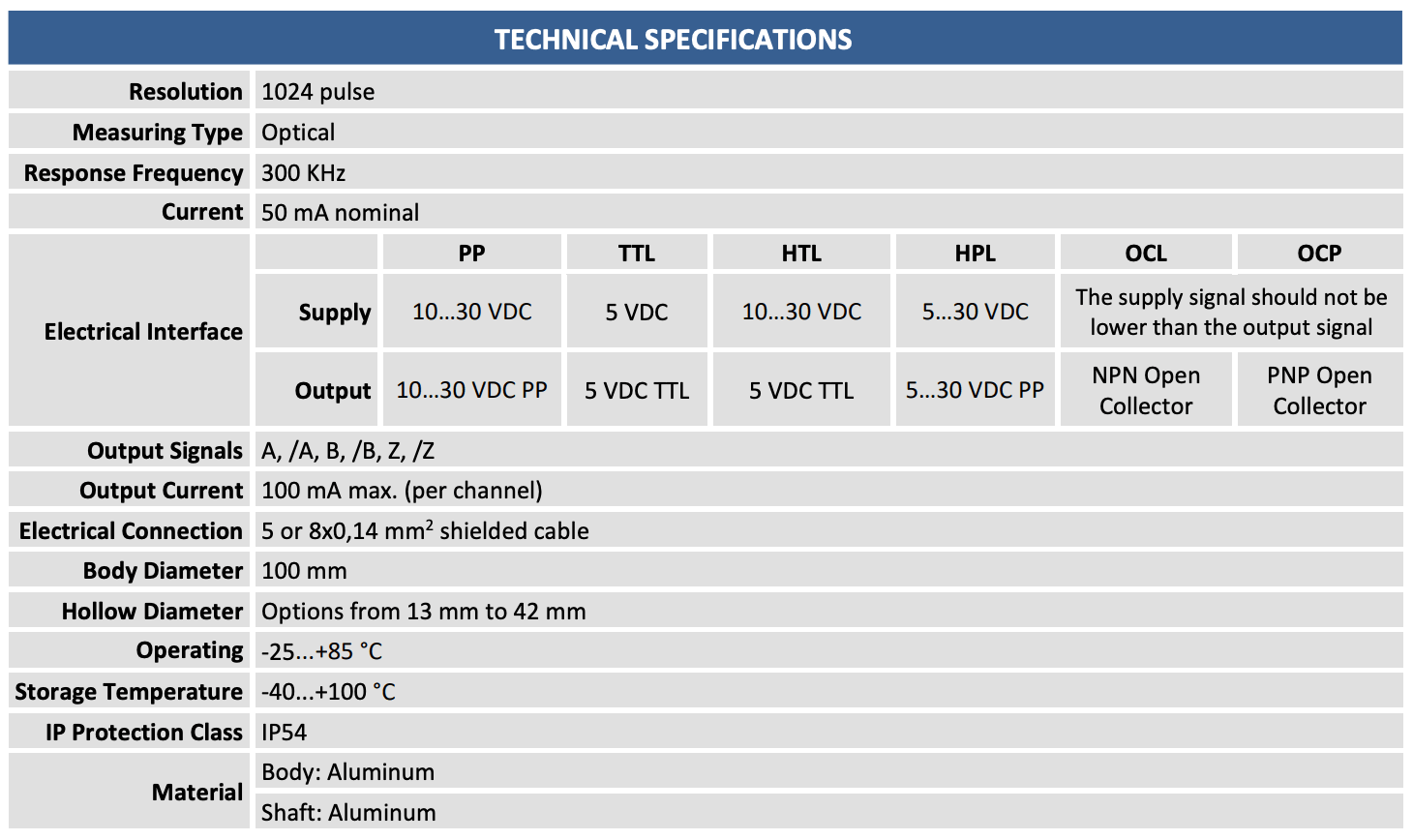

Bảng thông số kỹ thuật:

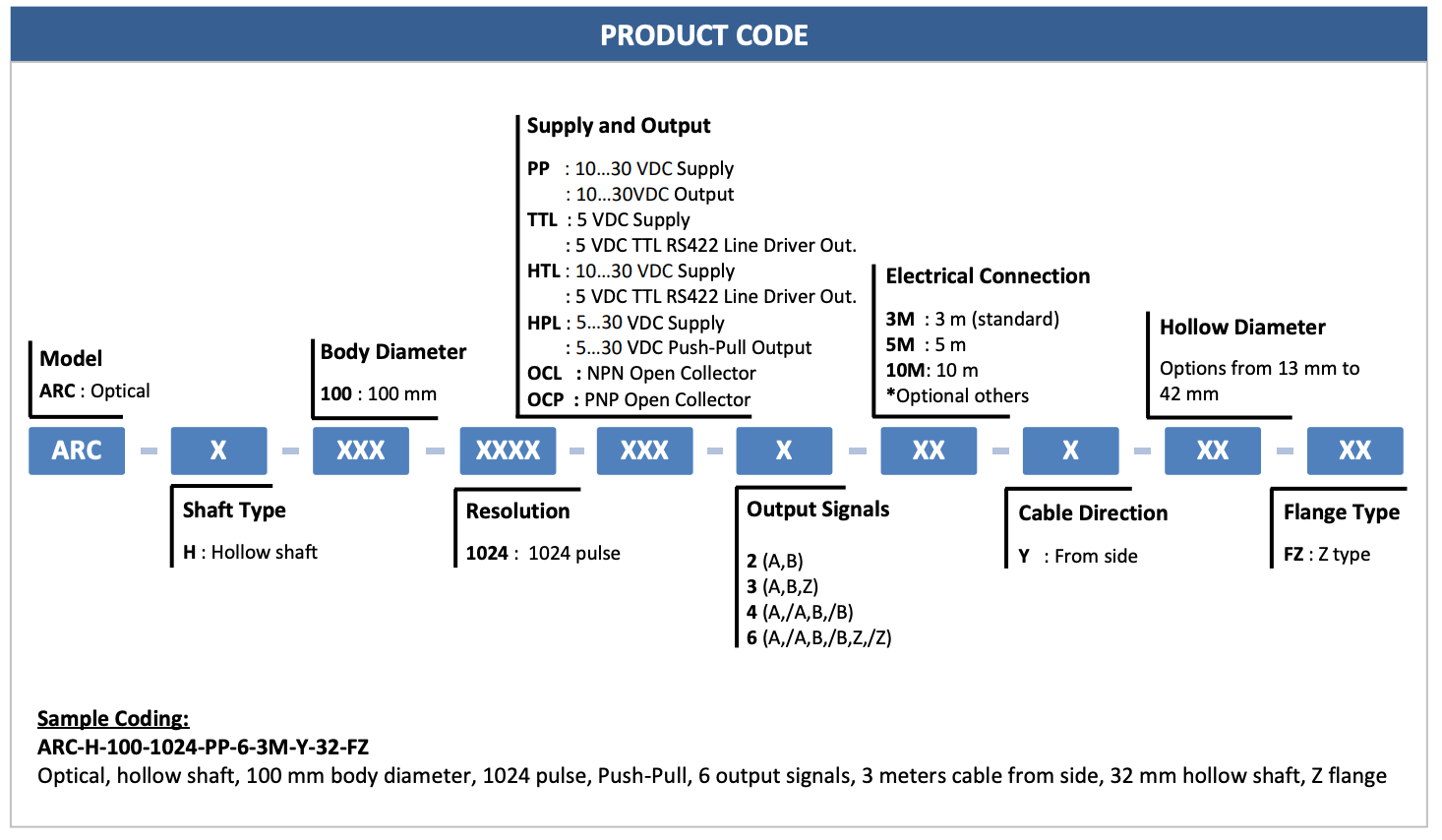

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARC H 100 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
