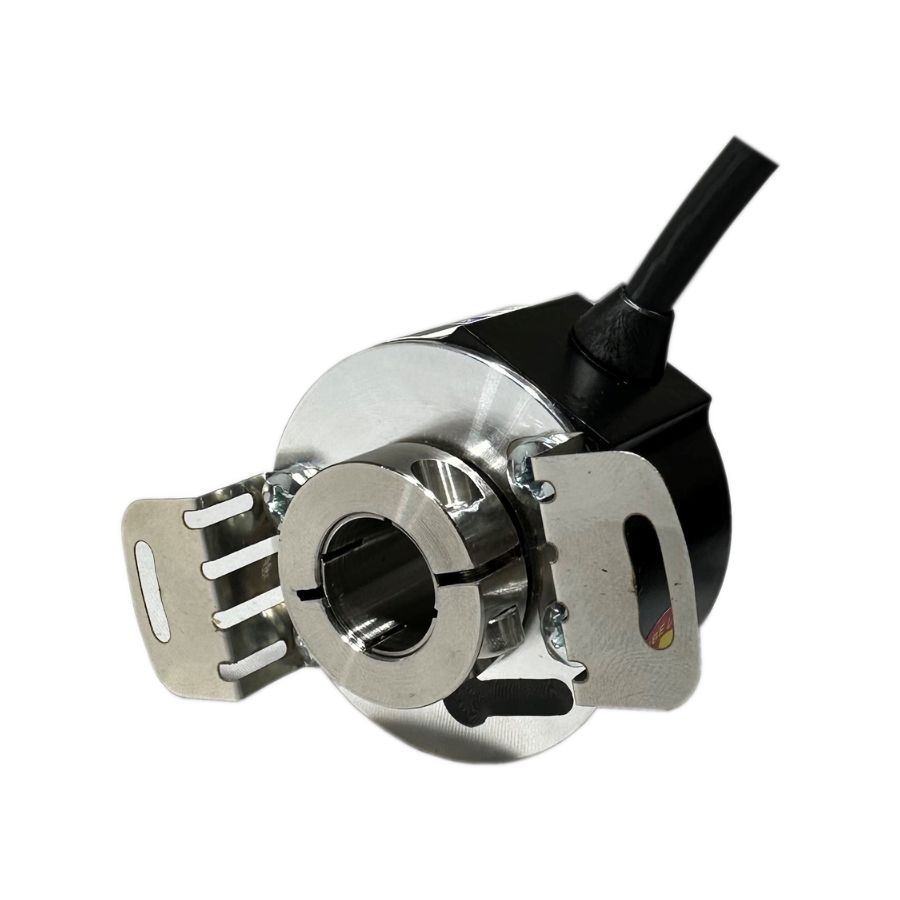

BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 K SERIES

Bộ mã hoá vòng quay ATEK ARC H 50 K Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm khả năng làm việc ổn định trong môi trường công nghiệp và dải độ phân giải rất linh hoạt, phù hợp cho cả đo tốc độ lẫn đo vị trí trong các hệ điều khiển vòng kín.

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 K SERIES

Cấu Tạo Cơ Bản

Về cấu tạo, bộ mã hoá vòng quay ARC H 50 K Series gồm các thành phần chính sau đây:

• Thân encoder: là phần vỏ chính của thiết bị, làm bằng nhôm, nhiệm vụ bảo vệ cụm quang và mạch bên trong, đồng thời tạo độ cứng vững khi lắp trên máy.

• Trục rỗng (hollow shaft): đây là phần để trục motor hoặc trục truyền động đi xuyên qua encoder, giúp lắp trực tiếp, gọn hơn và giảm sai lệch cơ khí.

• Đĩa mã hóa quang: là đĩa quay gắn với phần trục, trên đĩa có các rãnh/lỗ quang để tạo xung khi quay.

• Mạch xử lý tín hiệu: khuếch đại và xử lý tín hiệu từ bộ thu quang để xuất ra tín hiệu xung ổn định cho PLC hoặc drive.

• Cụm tín hiệu đầu ra: cung cấp các kênh A, /A, B, /B, Z, /Z tùy phiên bản, dùng để xác định tốc độ, hướng quay và điểm gốc tham chiếu.

• Mạch/chuẩn ngõ ra điện: hỗ trợ các kiểu Push-Pull, TTL Line Driver, Open Collector để tương thích với nhiều hệ điều khiển khác nhau.

• Cáp kết nối hoặc đầu nối: dùng để cấp nguồn và truyền tín hiệu về PLC, biến tần hoặc bộ điều khiển.

Nguyên Lý Vận Hành

Bộ mã hóa vòng quay ARC H 50 K hoạt động theo nguyên lý quang học:

• Đĩa mã hóa quay cùng trục sẽ tạo ra các xung điện khi ánh sáng bị chặn và cho đi qua qua các khe quang.
• Hai kênh A và B lệch pha nhau để PLC hoặc bộ điều khiển xác định hướng quay, còn kênh Z cung cấp một xung chuẩn mỗi vòng để làm mốc tham chiếu.
• Nhờ cách đo này, hệ thống có thể đọc tốc độ quay, đếm hành trình, đồng bộ vị trí và điều khiển phản hồi chính xác hơn trong các ứng dụng vòng kín.

ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 K SERIES

Bộ mã hoá vòng quay ATEK ARC H 50 K SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:

- Đo lường gia tăng dựa trên nguyên lý quang học
- Độ phân giải 1024 xung
- Đường kính thân 50 mm
- Tùy chọn trục rỗng 6 mm, 8 mm, 10 mm, 12 mm, 14 mm hoặc 15 mm
- Tốc độ hoạt động lên đến 6000 vòng/phút
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ cao
- Cấp bảo vệ IP54.

Nhờ những ưu điểm này mà cảm biến vòng quay ARC H 50 K Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Ứng dụng năng lượng gió / Nhà máy điện gió

• Ứng dụng trên tàu thuyền hoặc phương tiện vận tải

• Máy ép hoặc máy chế biến gỗ và đá

• Máy móc xây dựng

• Cần cẩu
• Ứng dụng ngoài khơi

• Nhà máy điện mặt trời thương mại

• Nhà máy chiết rót

• Ứng dụng trong ngành thực phẩm và đồ uống

• Dầu khí - Xử lý đường ống và cần cẩu.

THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 K SERIES

Bộ mã hoá vòng quay ATEK ARC H 50 K Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

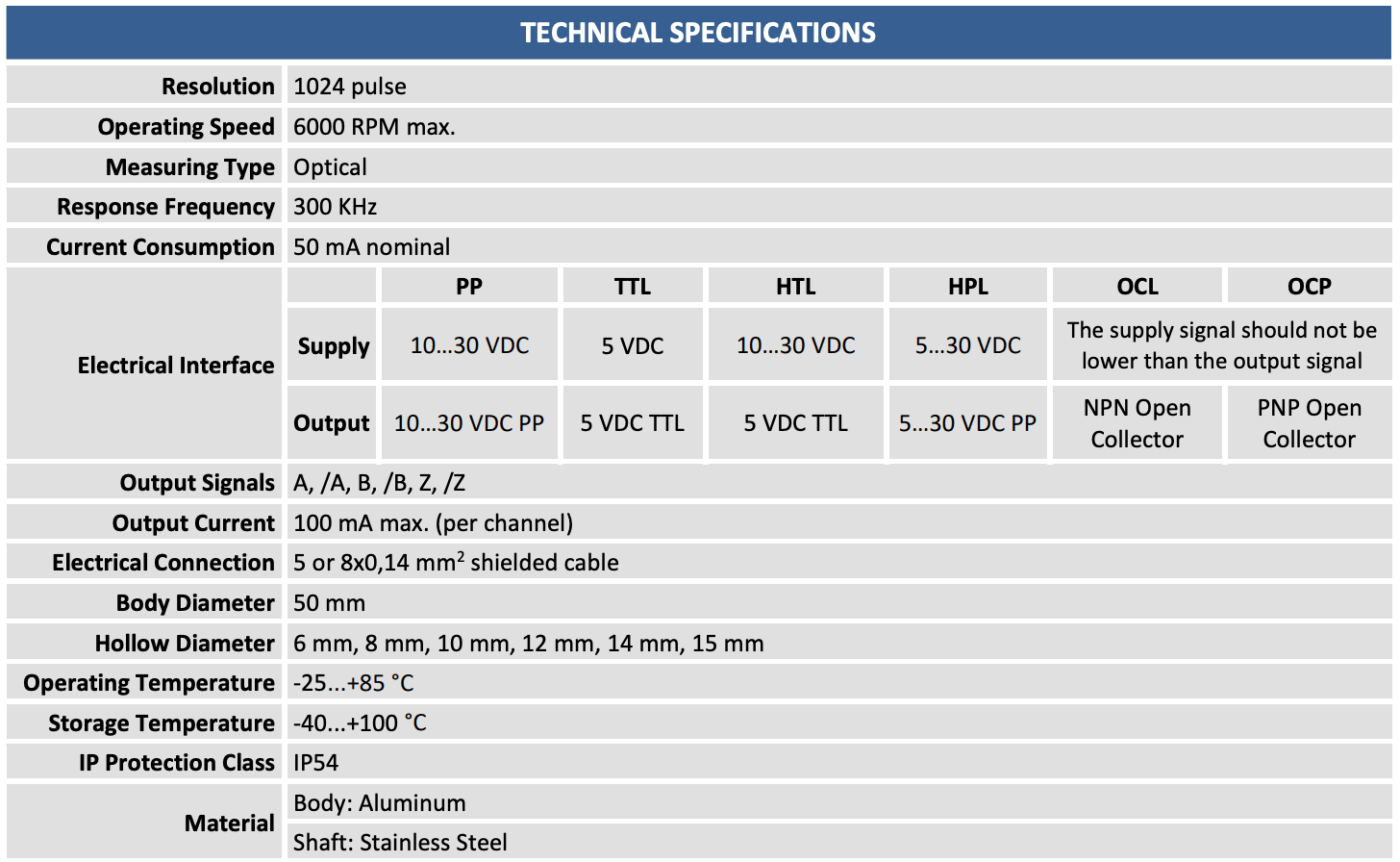

Bảng thông số kỹ thuật:

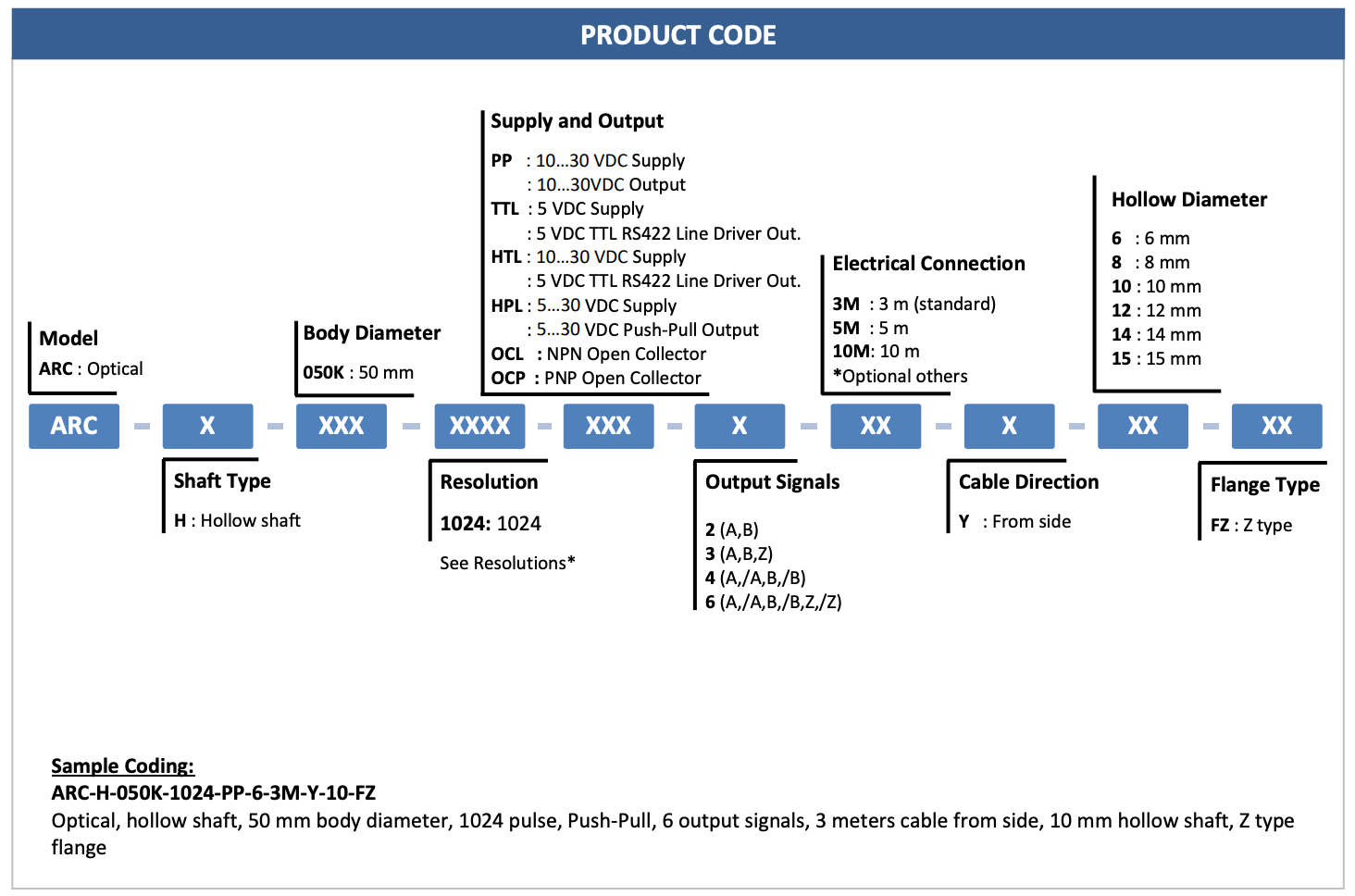

Order code tham khảo:

Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARC H K 50 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
