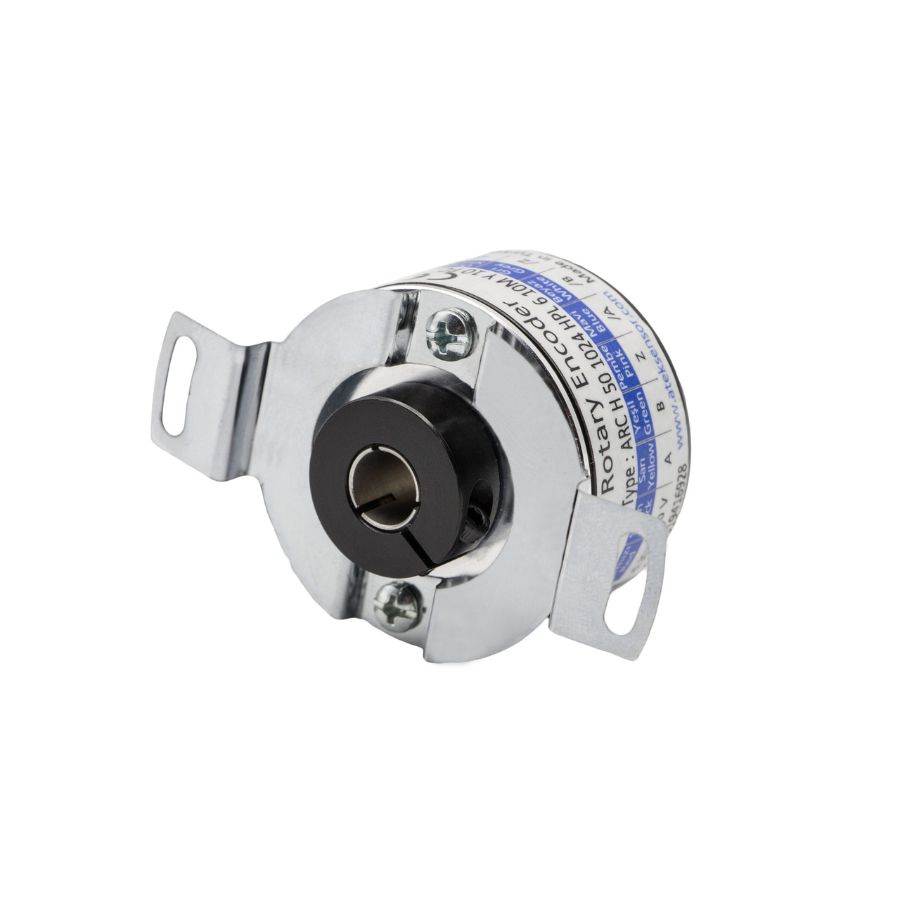

Bộ mã hoá vòng quay ATEK ARC H 50 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm thích hợp làm cảm biến phản hồi vị trí/vận tốc cho motor servo, máy đóng gói, máy CNC và hệ thống tự động hóa công nghiệp.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 SERIES
Cấu Tạo Cơ Bản
Về cấu tạo, bộ mã hoá vòng quay ARC H 50 Series gồm có:
Thân máy: vỏ nhôm đường kính 50 mm, chịu rung sốc tốt, có tuỳ chọn mặt bích Z-type hoặc circular flange để lắp ghép dễ dàng.
Trục rỗng (Hollow shaft): các lựa chọn đường kính lỗ rỗng/bán rỗng (ví dụ 6, 8, 10 hoặc 12 mm tùy cấu hình) giúp lắp trực tiếp lên trục motor hoặc cơ cấu truyền động, giảm thao tác cơ khí và tăng tính đồng trục khi lắp.
Bộ encoder quang học: đĩa mã quang và đầu quang tạo xung A/B/Z; có tùy chọn các chuẩn điện tử (Push-Pull, TTL Line Driver, Open Collector).
Kết nối điện: cáp shielded nhiều lõi hoặc giắc M16 theo cấu hình, nguồn 5 VDC hoặc 10-30 VDC tùy model/tuỳ chọn.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
- Đĩa mã quang gắn trên trục rỗng quay theo trục máy; khi đĩa che/thoáng ánh sáng tại các rãnh quang sẽ tạo ra các xung A và B lệch pha 90° để xác định hướng và đếm xung, kênh Z cho điểm tham chiếu một vòng.
- Đầu ra xung tỉ lệ trực tiếp với góc quay; hệ thống điều khiển (PLC, drive) đếm xung để tính vị trí hoặc xác định tốc độ và điều chỉnh servo/động cơ theo yêu cầu tự động hóa.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 SERIES
Bộ mã hoá vòng quay ATEK ARC H 50 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Đo lường gia tăng dựa trên nguyên lý quang học
- Đường kính thân 50 mm
- Tùy chọn trục rỗng 6 mm, 8 mm hoặc 10 mm
- Độ phân giải từ 60 đến 5000 xung
- Độ bền cao lên đến 6000 vòng/phút
- Đạt chuẩn bảo vệ IP54.
Nhờ những ưu điểm này mà cảm biến vòng quay ARC H 50 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Động cơ servo
- Trong nhiệm vụ phản hồi đo lường chuyển động tuyến tính
- Ngành công nghiệp thang máy
- Dây chuyền đóng gói và sản xuất
- Ngành công nghiệp máy móc
- Máy móc dệt
- Máy móc chế biến gỗ
- Tiện, Phay
- Tự động hóa và Robot.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 50 SERIES
Bộ mã hoá vòng quay ATEK ARC H 50 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

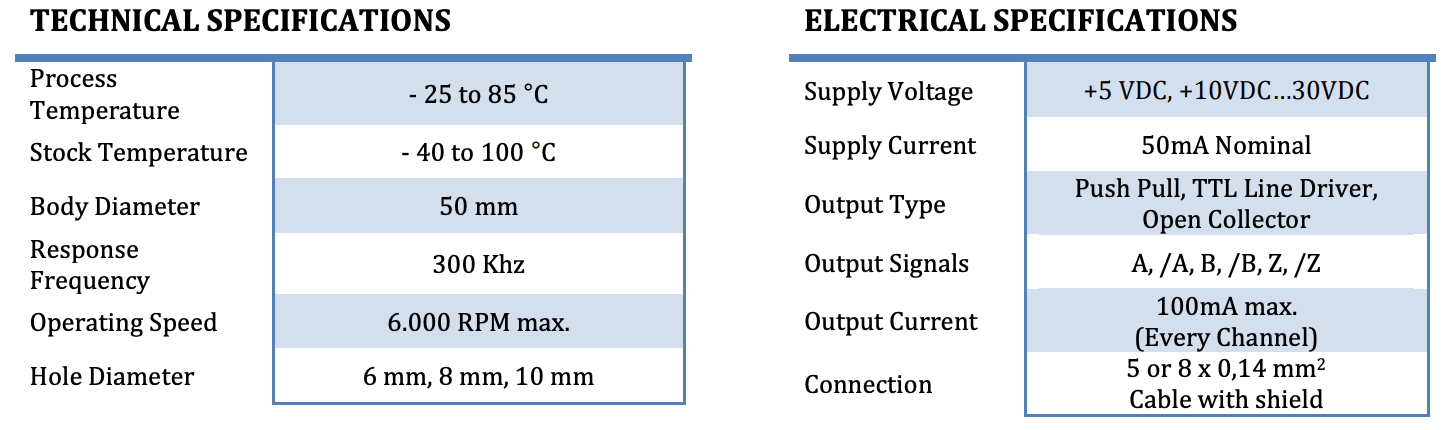

Bảng thông số kỹ thuật:

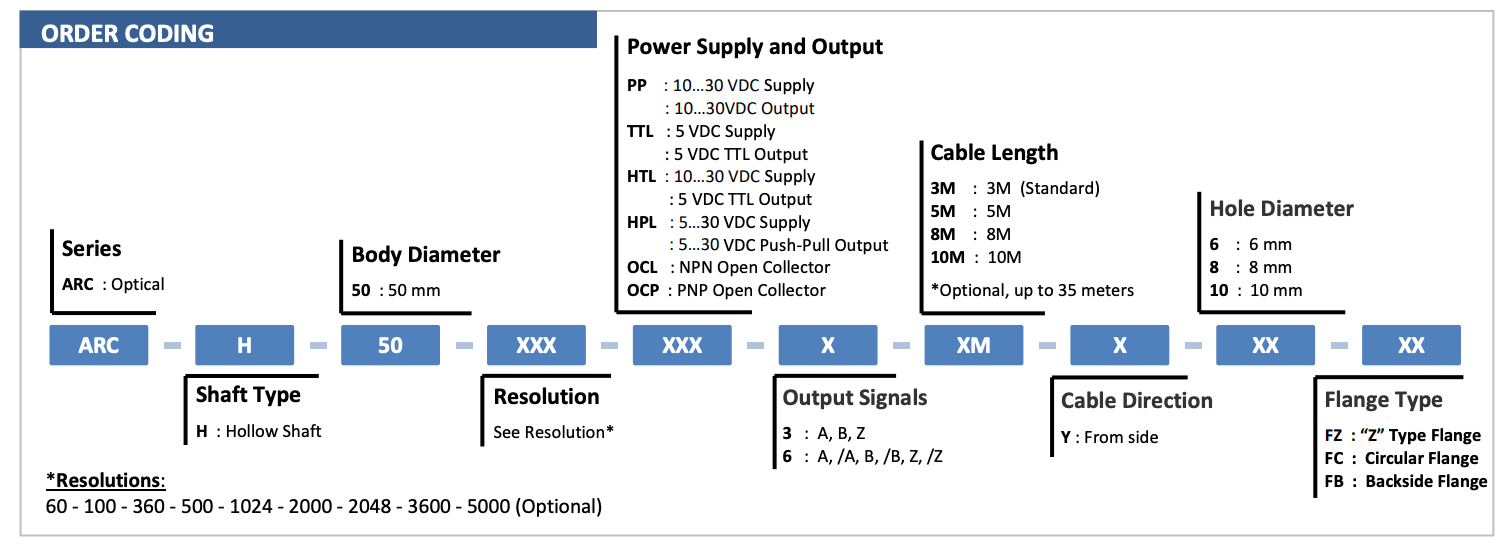

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARC H 50 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
