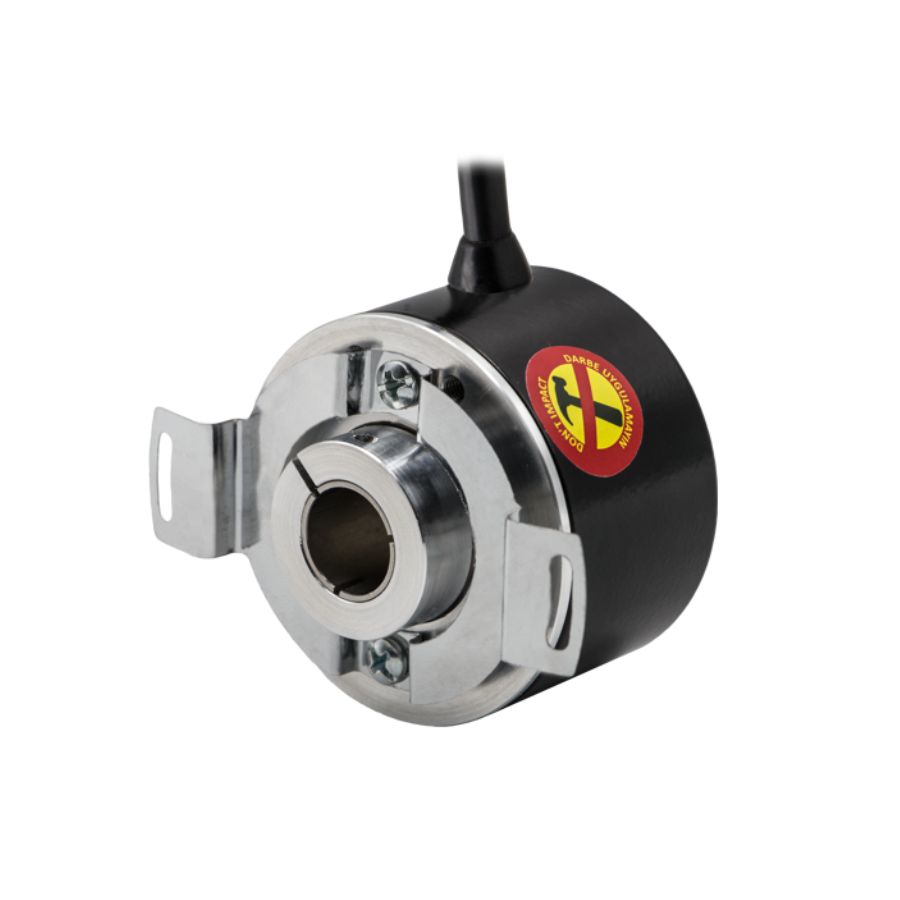

Bộ mã hoá vòng quay ATEK ARC H 58 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm hướng tới các ứng dụng công nghiệp đòi hỏi độ ổn định cao, dễ lắp đặt và tương thích tốt với PLC, servo drive hay các bộ điều khiển chuyển động.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 58 SERIES
Cấu Tạo Cơ Bản
Bộ mã hoá vòng quay ARC H 58 Series được cấu thành bởi các bộ phận chính sau đây:
Về mặt cơ khí, sản phẩm gồm thân encoder bằng nhôm, cụm trục rỗng, và các kiểu flange để cố định lên thiết bị theo hướng lắp phù hợp.
Về phần cảm biến, bên trong là cụm đĩa mã hóa quang, bộ phát sáng, bộ thu quang và mạch xử lý tín hiệu để tạo ra xung ra ổn định.
Về phần điện, thiết bị hỗ trợ các tín hiệu A, /A, B, /B, Z, /Z cùng các chuẩn đầu ra như Push-Pull, TTL Line Driver, Open Collector, giúp kết nối linh hoạt với nhiều hệ điều khiển công nghiệp.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
- Đĩa mã quang gắn trên trục rỗng quay theo trục máy; khi đĩa che/thoáng ánh sáng tại các rãnh quang sẽ tạo ra các xung A và B lệch pha 90° để xác định hướng và đếm xung, kênh Z cho điểm tham chiếu một vòng.
- Đầu ra xung tỉ lệ trực tiếp với góc quay; hệ thống điều khiển (PLC, drive) đếm xung để tính vị trí hoặc xác định tốc độ và điều chỉnh servo/động cơ theo yêu cầu tự động hóa.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 58 SERIES
Bộ mã hoá vòng quay ATEK ARC H 58 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Nguyên lý quang học, gia tăng, đo góc
- Đường kính thân 58 mm
- Tùy chọn mặt bích kiểu Z hoặc mặt bích tròn
- Đường kính lỗ 10, 12, 14 hoặc 15 mm
- Chống rung và va đập nhờ thân máy bằng nhôm chắc chắn.
- Dễ dàng lắp ráp
- Các tùy chọn độ phân giải từ 1024 đến 20.000 xung.
- Bền bỉ với tốc độ quay lên đến 6000 vòng/phút.
- Cấp độ bảo vệ IP54
- Được thiết kế và sản xuất hoàn toàn tại Thổ Nhĩ Kỳ, với nhiều năm kinh nghiệm kỹ thuật của đội ngũ Nghiên cứu và Phát triển của ATEK.
Nhờ những ưu điểm này mà cảm biến vòng quay ARC H 58 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ứng dụng năng lượng gió / Nhà máy điện gió
- Ứng dụng trên tàu thuyền hoặc phương tiện vận tải
- Máy ép hoặc máy chế biến gỗ và đá
- Máy móc xây dựng
- Cần cẩu
- Ứng dụng ngoài khơi
- Nhà máy điện mặt trời thương mại
- Nhà máy chiết rót
- Ứng dụng trong ngành thực phẩm và đồ uống
- Dầu khí - Xử lý đường ống và cần cẩu.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARC H 58 SERIES
Bộ mã hoá vòng quay ATEK ARC H 58 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

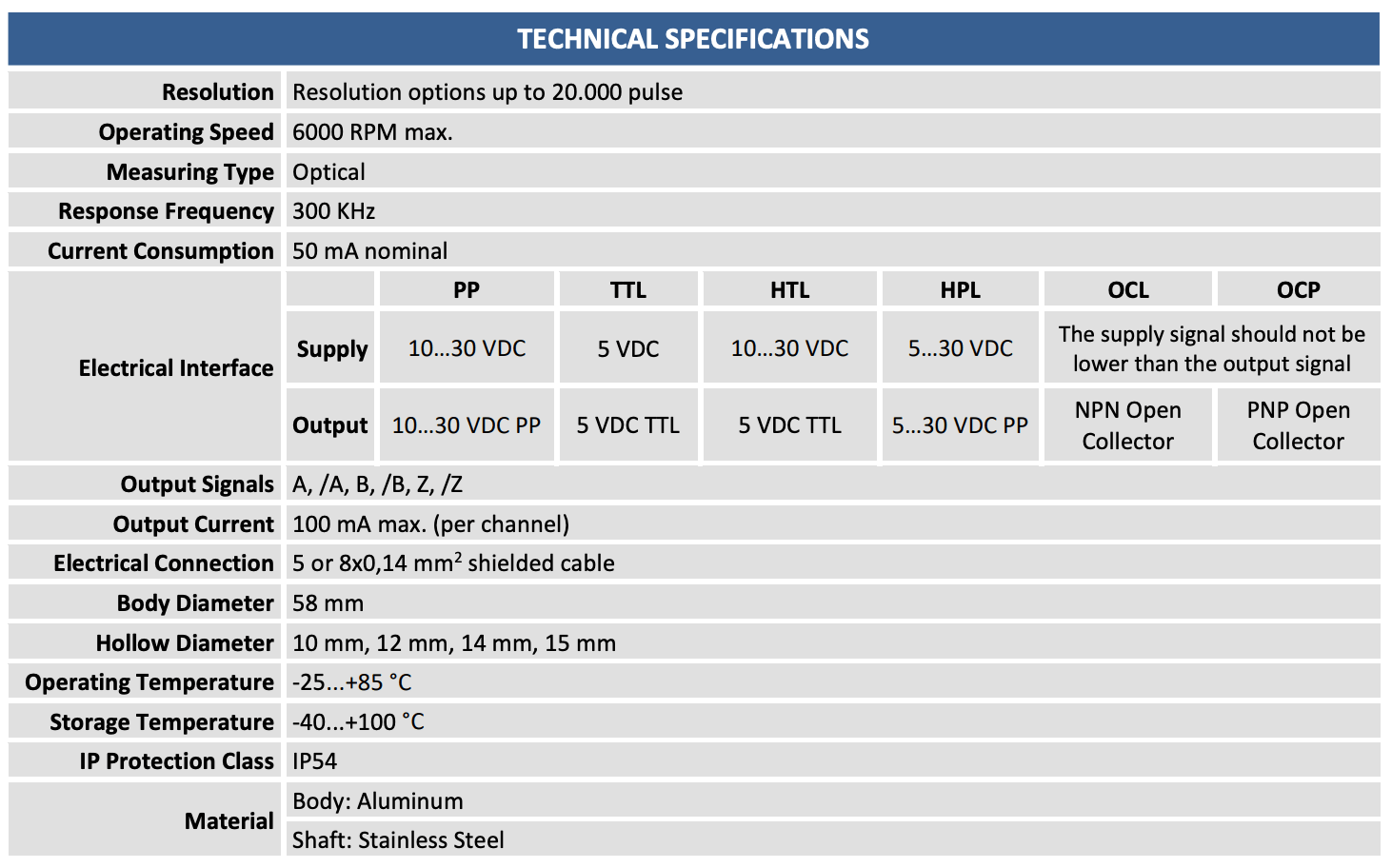

Bảng thông số kỹ thuật:

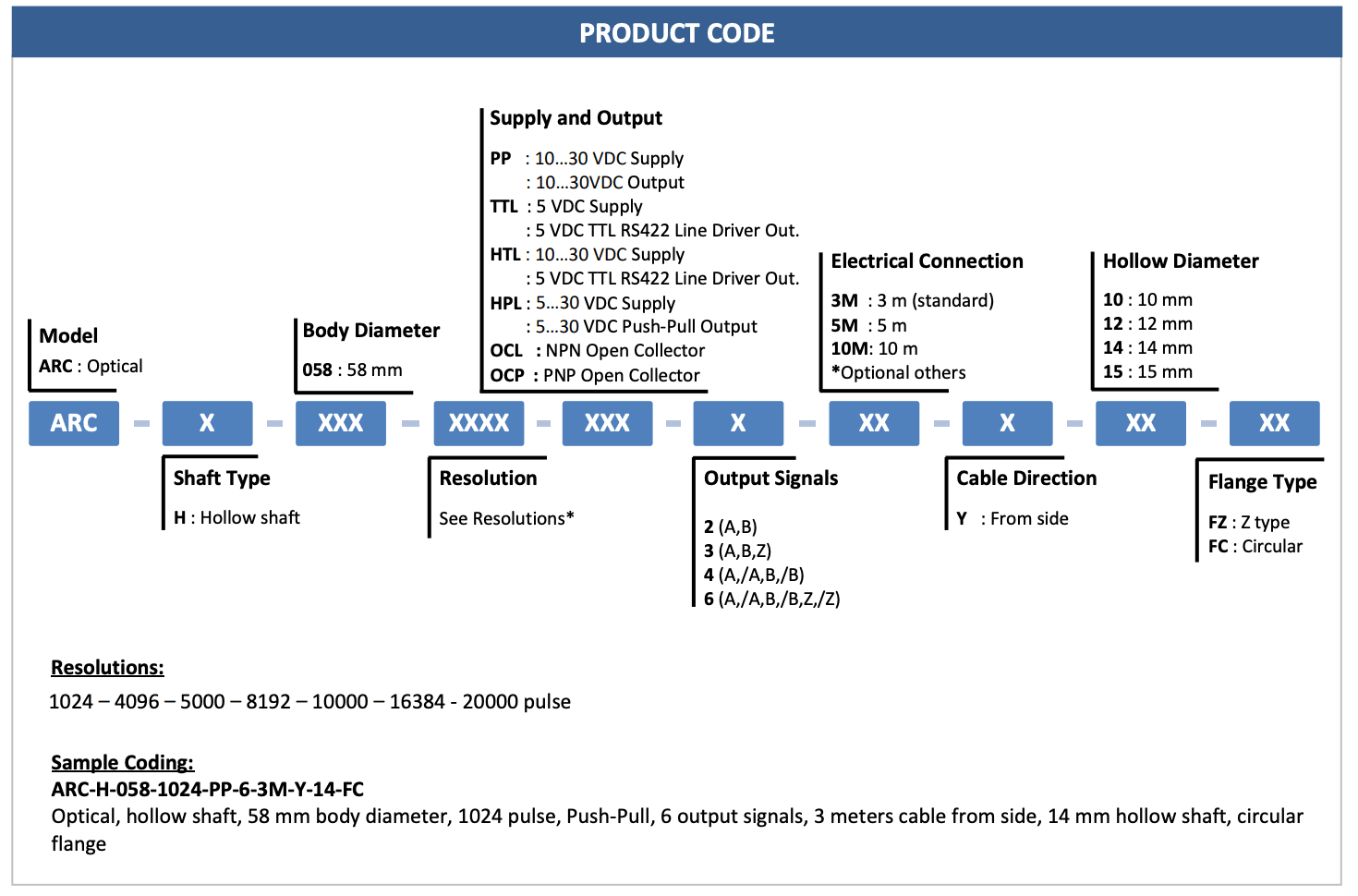

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARC H 58 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
