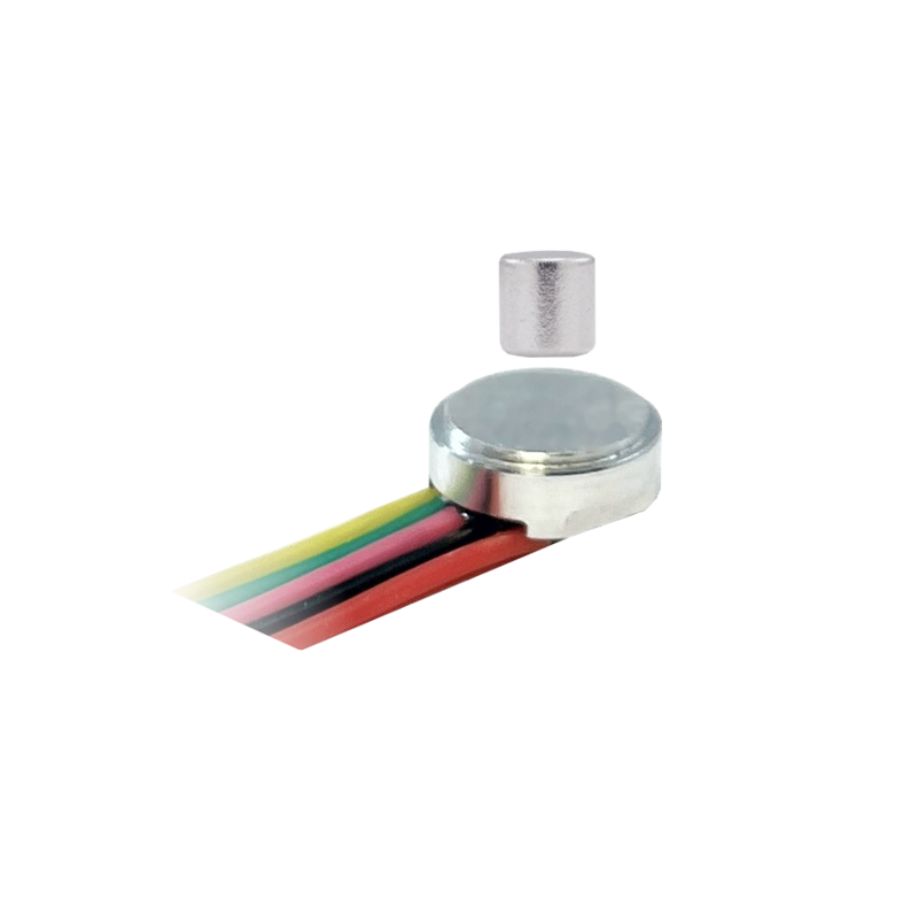

Bộ mã hoá vòng quay ATEK ARM T Series là thiết bị chuyên dùng để đo vị trí góc và tốc độ quay chính xác trong các hệ thống tự động hoá công nghiệp. Sản phẩm này được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARM T SERIES
Cấu Tạo Cơ Bản
Bộ mã hoá vòng quay (encoder) ARM T Series được cấu thành từ những bộ phận chính sau đây:
- Vỏ: Đạt chuẩn bảo vệ IP68 - đảm bảo kín hoàn toàn trước bụi và có thể ngâm trong nước.
- Thân encoder: Được làm từ nhôm nguyên khối, đường kính Ø8mm - kích thước cực kỳ nhỏ, rất hiếm thấy trong phân khúc encoder công nghiệp
- Cảm biến đo lường: Sử dụng nguyên lý từ tính, không có bộ phận cơ học tiếp xúc nhau, giúp loại bỏ hoàn toàn ma sát và hao mòn cơ học.
- Phần tử nhận tín hiệu: IC cảm biến Hall tích hợp, đọc từ trường từ nam châm rotor để xác định góc quay.
- Ngõ ra tín hiệu: Chuẩn công nghiệp, cho phép tích hợp linh hoạt với nhiều hệ thống điều khiển.
- Kết nối điện: Chỉ sử dụng cáp (tối đa 500mm) hoặc bo mạch điều khiển đường truyền với đầu nối JST-SH 8 chân.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này gồm các bước như sau:
- Nam châm rotor quay theo trục động cơ/cơ cấu cần đo.
- IC Hall tích hợp trong thân encoder liên tục đọc sự thay đổi từ trường khi rotor xoay.
- Tín hiệu từ trường được chuyển đổi thành xung điện tương ứng với góc quay tức thời.
- Chuỗi xung này được xuất ra trên các kênh A, B để xác định chiều quay; kênh Z phát 1 xung/vòng dùng làm tín hiệu reset/tham chiếu.
- Bộ điều khiển nhận xung và tính toán vị trí, tốc độ, chiều quay trong thời gian thực.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARM T SERIES
Bộ mã hoá vòng quay ATEK ARM T SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Đo lường không tiếp xúc bằng từ tính
- Kích thước cực nhỏ, đường kính chỉ 8mm
- Các tùy chọn độ phân giải lên đến 1024 xung
- Tốc độ vận hành cao lên đến 30.000 vòng/phút
- Đầu ra tăng dần
- Đầu ra điều khiển đường truyền Push-pull hoặc TTL
- Cấu trúc chắc chắn, tuổi thọ cao
- Cấp bảo vệ IP68.
Nhờ những ưu điểm này mà cảm biến vòng quay ARM T Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Hệ thống cửa trượt tự động
- Động cơ servo
- Các nhiệm vụ phản hồi đo lường chuyển động tuyến tính
- Ngành công nghiệp thang máy
- Dây chuyền đóng gói và sản xuất
- Ngành công nghiệp máy móc
- Máy móc dệt
- Máy móc chế biến gỗ
- Tiện, Phay
- Tự động hóa và Robot.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARM T SERIES
Bộ mã hoá vòng quay ATEK ARM T Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

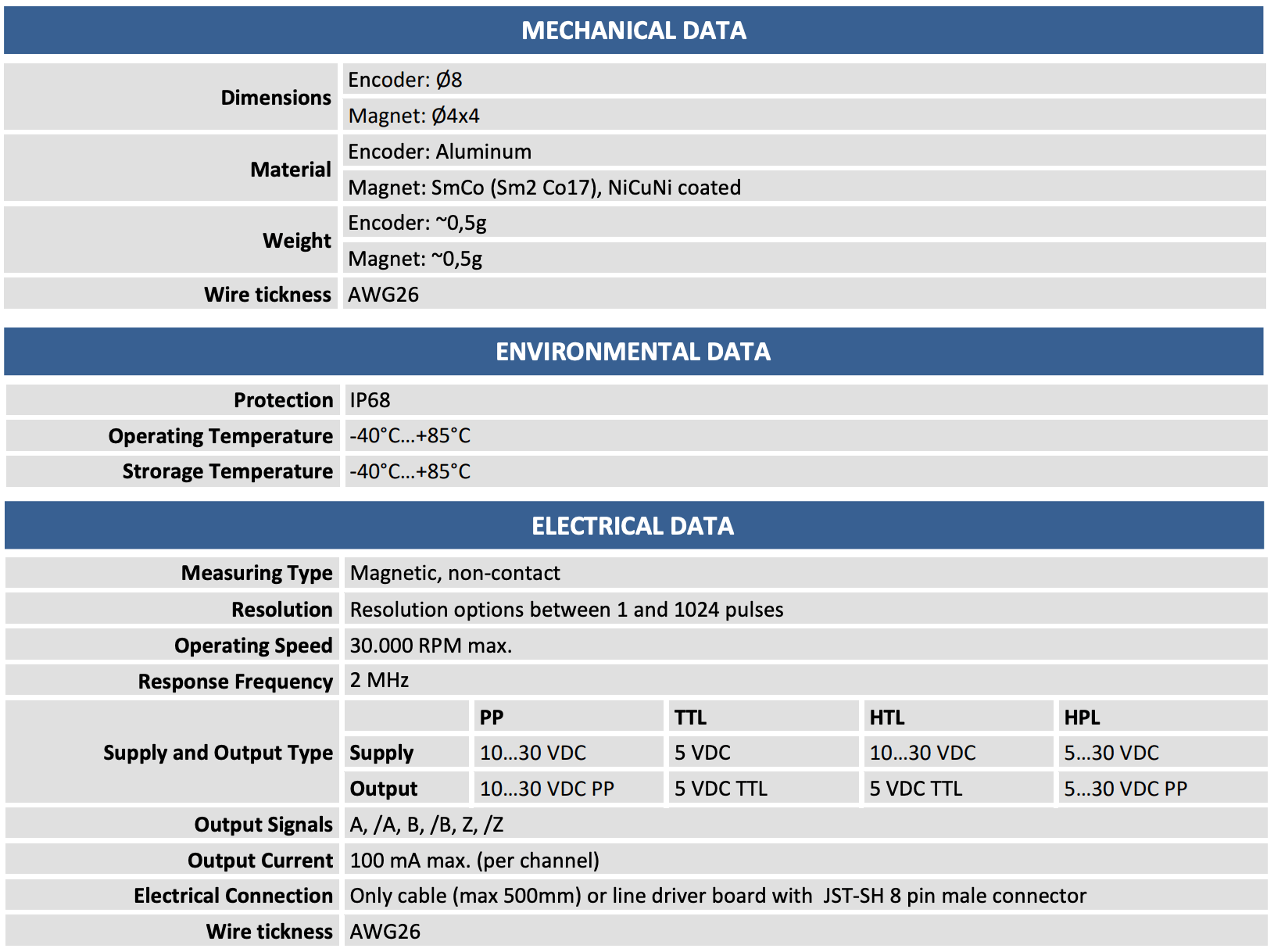

Bảng thông số kỹ thuật:

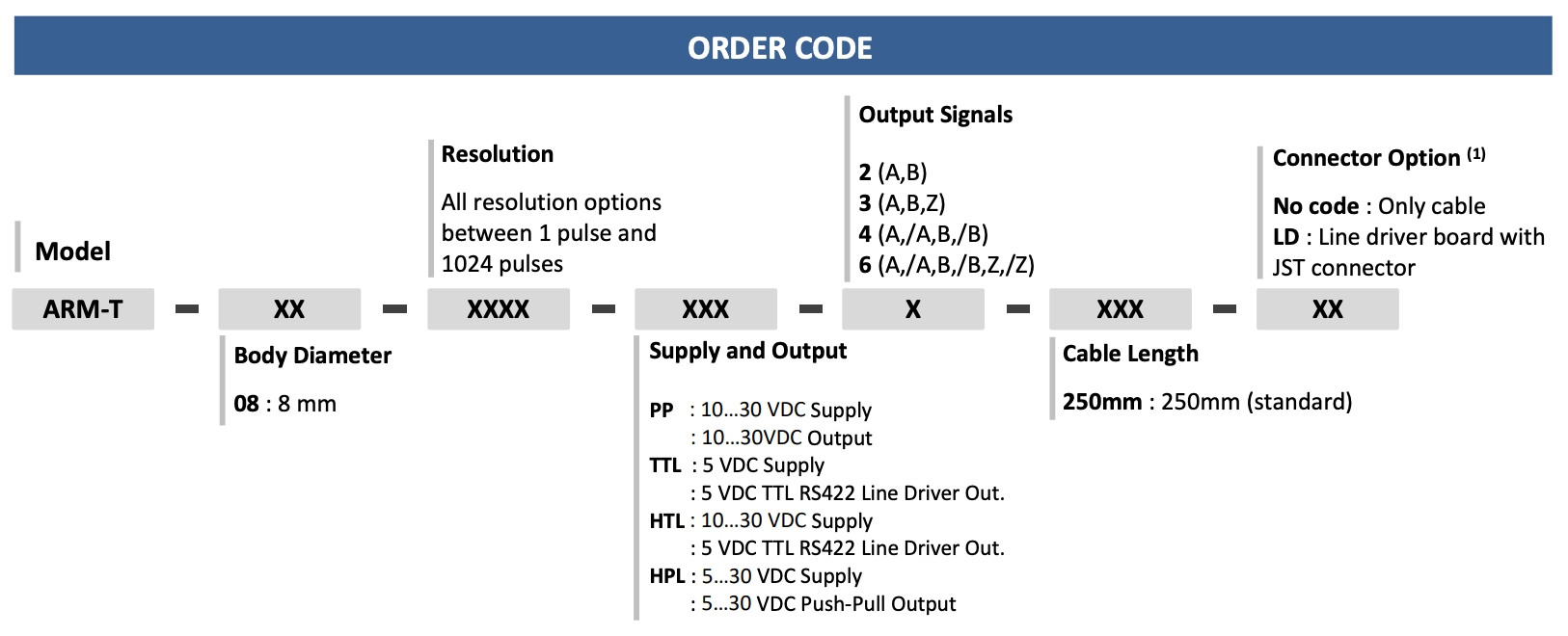

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARM T Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
