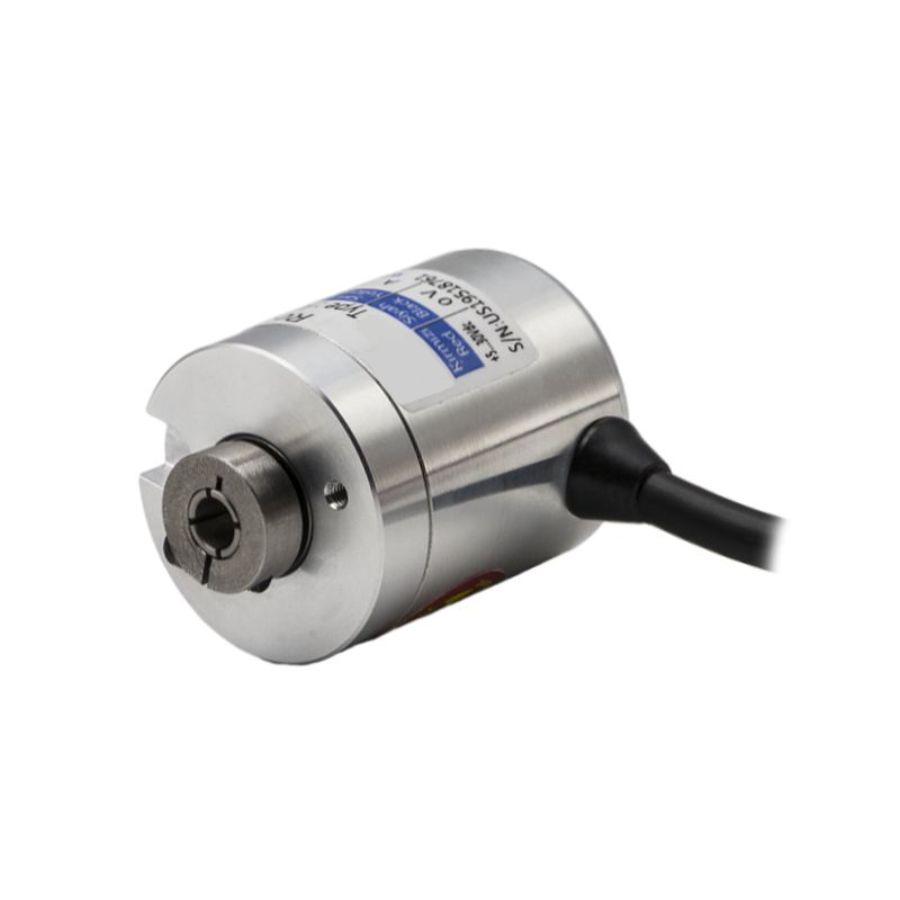

Bộ mã hoá vòng quay ATEK ARS B 37 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm đáp ứng tốt các bài toán phản hồi tín hiệu trong tự động hóa, đặc biệt ở những vị trí cần giám sát quay liên tục.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARS B 37 SERIES
Cấu Tạo Cơ Bản
Về cấu tạo, bộ mã hoá vòng quay ARS B 37 Series gồm có:
Thân encoder 37 mm bằng nhôm.
Trục bán rỗng bằng thép không gỉ.
Cảm biến từ tính bên trong.
Cáp tín hiệu chống nhiễu.
Bộ tín hiệu đầu ra incremental A, /A, B, /B, Z, /Z.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
- Khi cơ cấu quay chuyển động, phần tử cảm biến bên trong encoder tiếp nhận sự thay đổi tương ứng.
- Encoder không đo bằng tiếp xúc cơ học mà dựa trên thay đổi từ trường, nhờ đó giảm hao mòn và tăng độ ổn định khi làm việc lâu dài.
- Mỗi vòng quay sẽ tạo ra số xung tương ứng với độ phân giải được chọn, tối đa đến 1024 xung/vòng.
- Các tín hiệu A, /A, B, /B, Z, /Z được đưa về PLC, servo drive hoặc bộ đếm để xác định tốc độ, hướng quay và vị trí tương đối của trục.
- Dựa trên số xung nhận được, bộ điều khiển tính toán và điều chỉnh hoạt động của máy sao cho chính xác hơn.
Cách vận hành này giúp encoder phù hợp cho những hệ thống cần phản hồi nhanh, tín hiệu ổn định và khả năng lặp lại tốt trong dây chuyền tự động hóa.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS B 37 SERIES
Bộ mã hoá vòng quay ATEK ARS B 37 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Nguyên lý từ tính, gia tăng, đo góc
- Đường kính thân 37 mm
- Các tùy chọn trục rỗng đầu cuối có đường kính 4, 5 hoặc 6 mm.
- Chống rung và va đập nhờ thân máy bằng nhôm chắc chắn.
- Dễ dàng lắp ráp
- Các tùy chọn độ phân giải từ 1 đến 1024 xung.
- Bền bỉ với tốc độ quay lên đến 3000 vòng/phút.
- Cấp độ bảo vệ IP54.
Nhờ những ưu điểm này mà cảm biến vòng quay ARS B 37 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Động cơ servo
- Phản hồi đo lường chuyển động tuyến tính
- Ngành công nghiệp thang máy
- Dây chuyền đóng gói và sản xuất
- Ngành công nghiệp máy móc
- Máy móc dệt
- Máy móc chế biến gỗ
- Tiện, Phay
- Tự động hóa và Robot.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS B 37 SERIES
Bộ mã hoá vòng quay ATEK ARS B 37 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

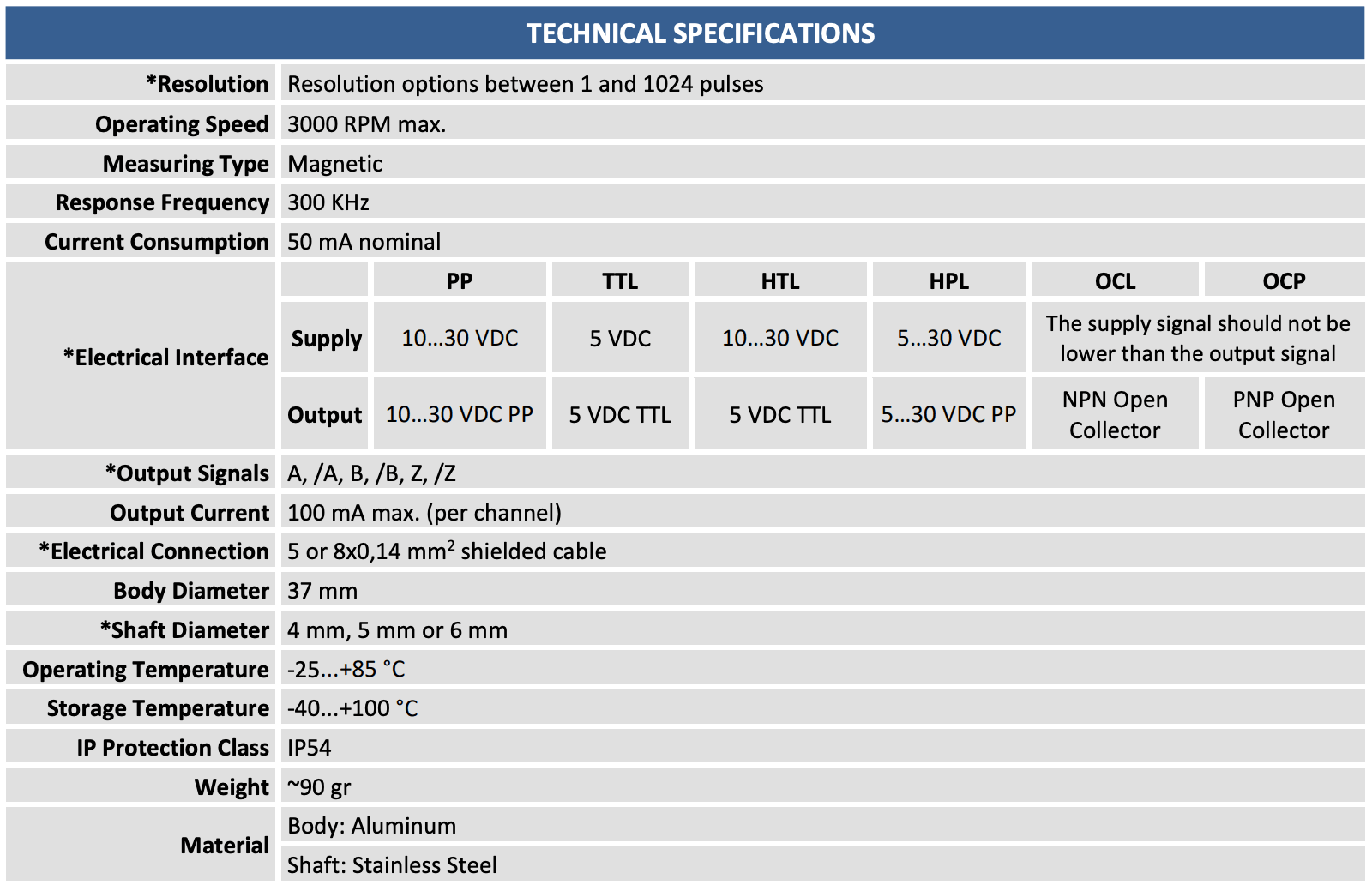

Bảng thông số kỹ thuật:

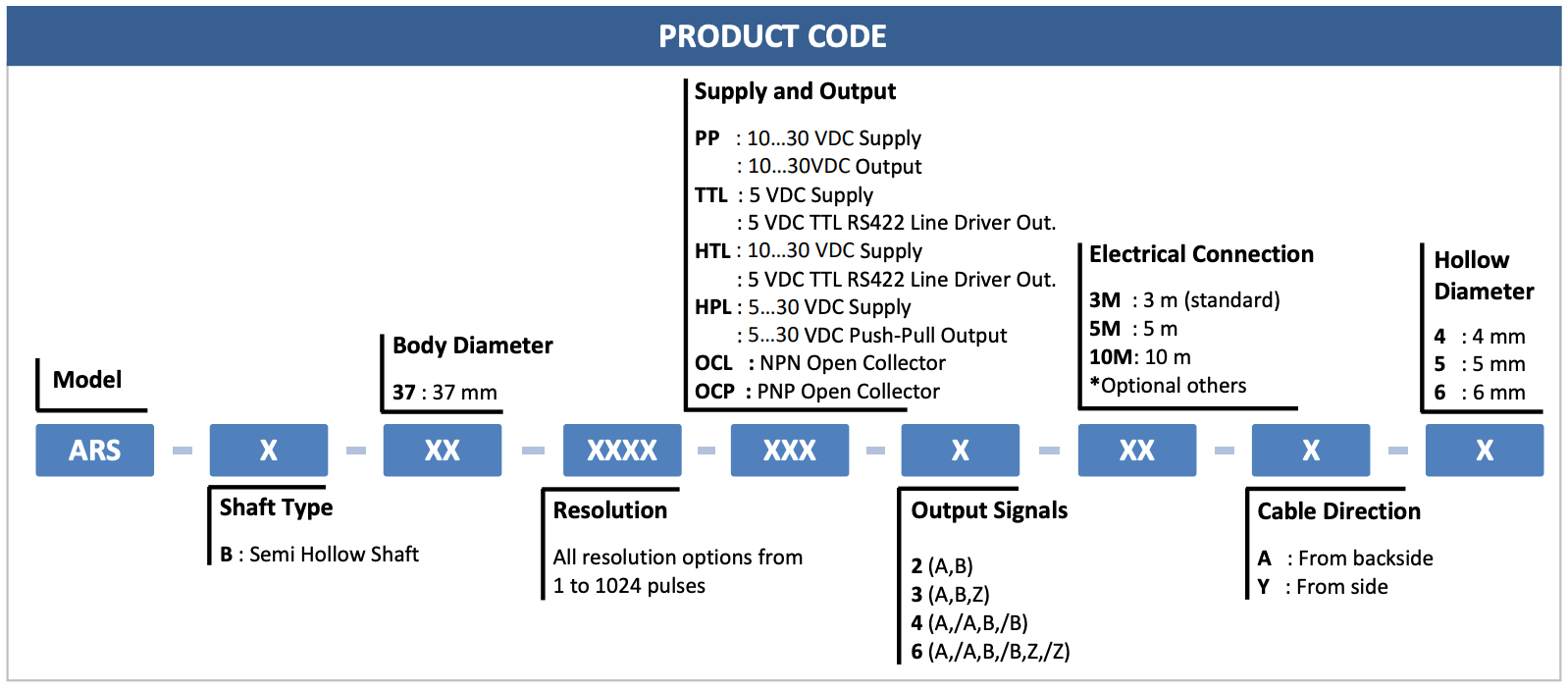

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARS B 37 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
