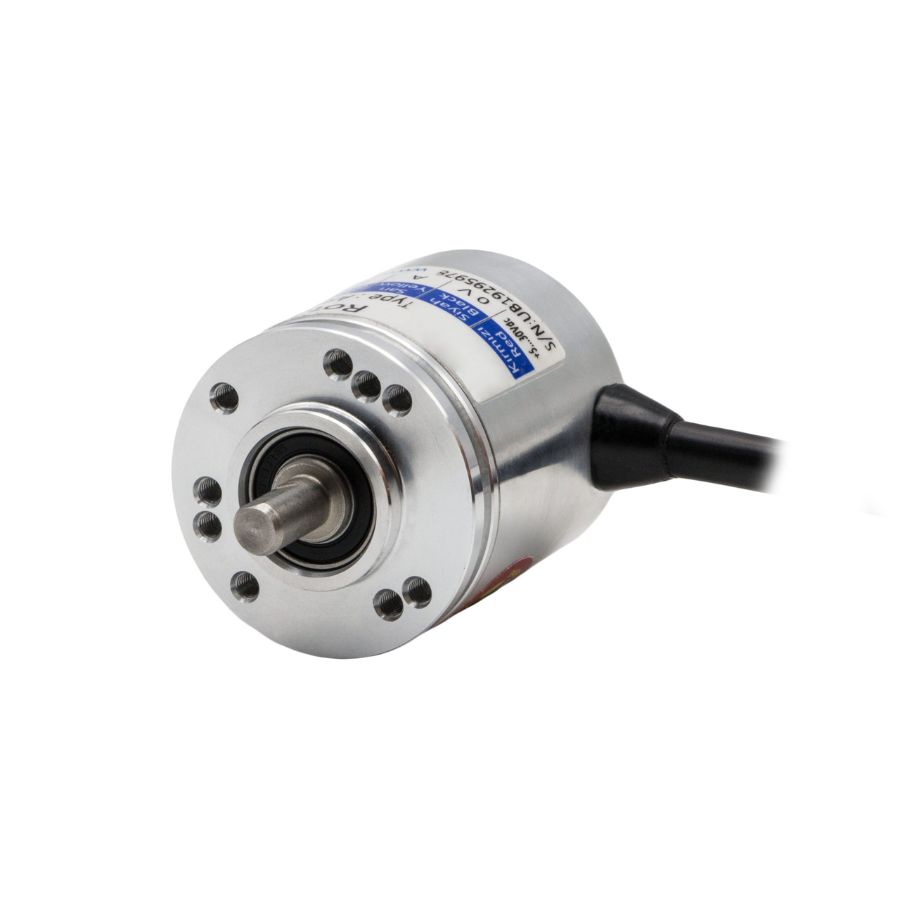

Bộ mã hoá vòng quay ATEK ARS S 37 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm là lựa chọn lý tưởng cho các ứng dụng trong CNC, robot, băng tải, thang máy...
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARS S 37 SERIES
Cấu Tạo Cơ Bản
Về cấu tạo, bộ mã hoá vòng quay ARS S 37 Series gồm có:
Body: Hợp kim nhôm bền bỉ, đường kính 37mm, trọng lượng nhẹ
Trục: Thép không gỉ, tùy chọn đường kính 6mm, 8mm hoặc 10mm
Công nghệ đo: Cảm ứng từ, không tiếp xúc cơ học
Ngõ ra tín hiệu: A, /A, B, /B, Z, /Z với các định dạng TTL, HTL, PP, OCL, OCP
Kết nối: Cable shielded 5 hoặc 8 dây (0.14mm²), độ dài tiêu chuẩn 3m (tùy chọn 5m, 10m).
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
- Khi trục xoay, cảm biến Hall Effect phát hiện sự thay đổi từ trường
- Encoder sinh ra dãy xung điện (A, B, Z) tương ứng với góc quay
- Hai kênh A và B có pha lệch 90° giúp xác định hướng quay
- Kênh Z cung cấp điểm tham chiếu một xung/vòng để đồng bộ vị trí.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS S 37 SERIES
Bộ mã hoá vòng quay ATEK ARS S 37 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Nguyên lý từ tính, gia tăng, đo góc
- Đường kính thân 37 mm
- Các tùy chọn đường kính trục là 6, 8 hoặc 10 mm
- Chống rung và va đập nhờ thân máy bằng nhôm chắc chắn
- Dễ dàng lắp ráp
- Các tùy chọn độ phân giải từ 1 đến 1024 xung
- Bền bỉ với tốc độ quay lên đến 3000 vòng/phút.
Nhờ những ưu điểm này mà cảm biến vòng quay ARS S 37 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Động cơ servo
- Phản hồi đo lường chuyển động tuyến tính
- Ngành công nghiệp thang máy
- Dây chuyền đóng gói và sản xuất
- Ngành công nghiệp máy móc
- Máy móc dệt
- Máy móc chế biến gỗ
- Tiện, Phay
- Tự động hóa và Robot.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS S 37 SERIES
Bộ mã hoá vòng quay ATEK ARS S 37 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

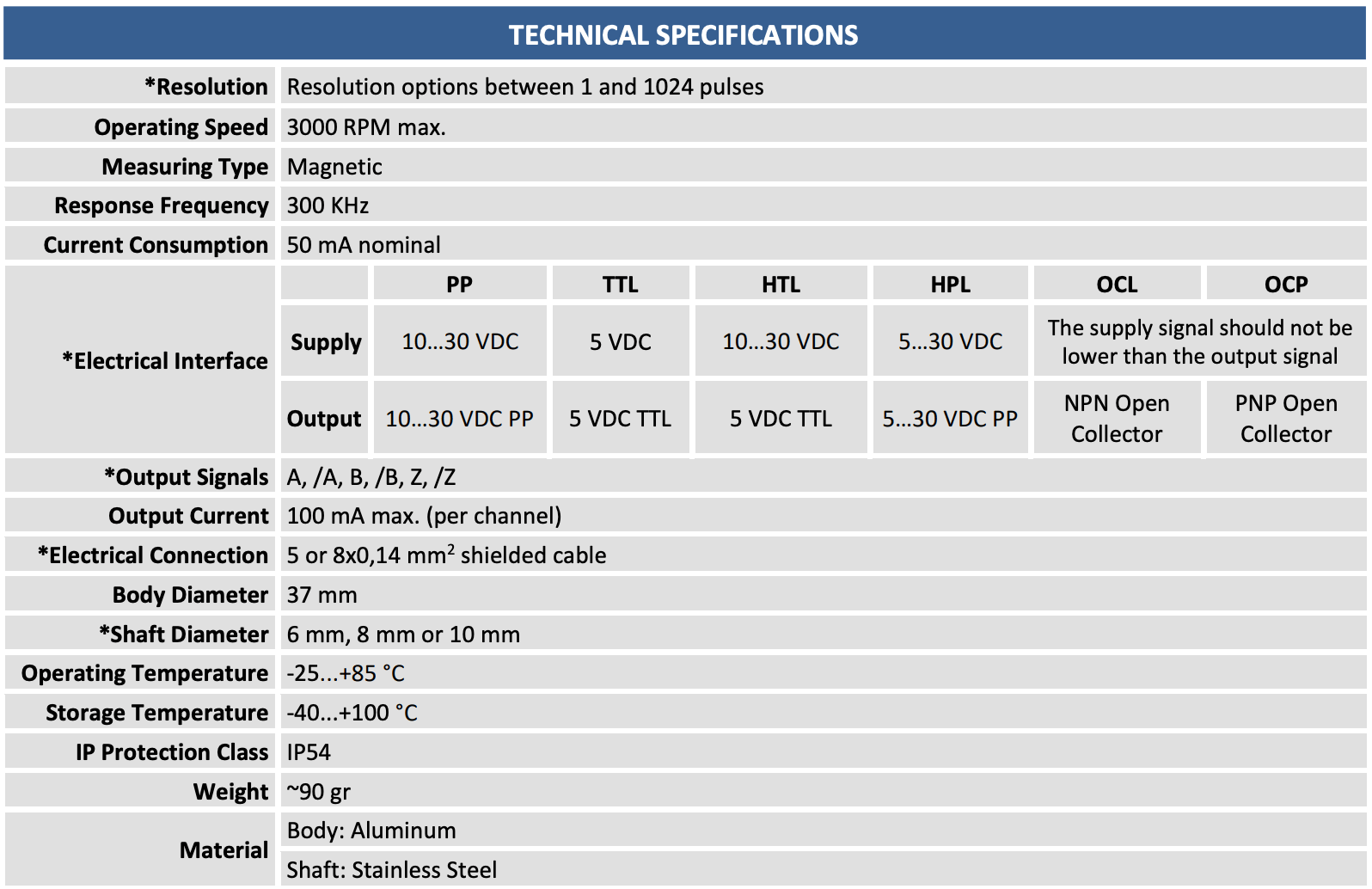

Bảng thông số kỹ thuật:

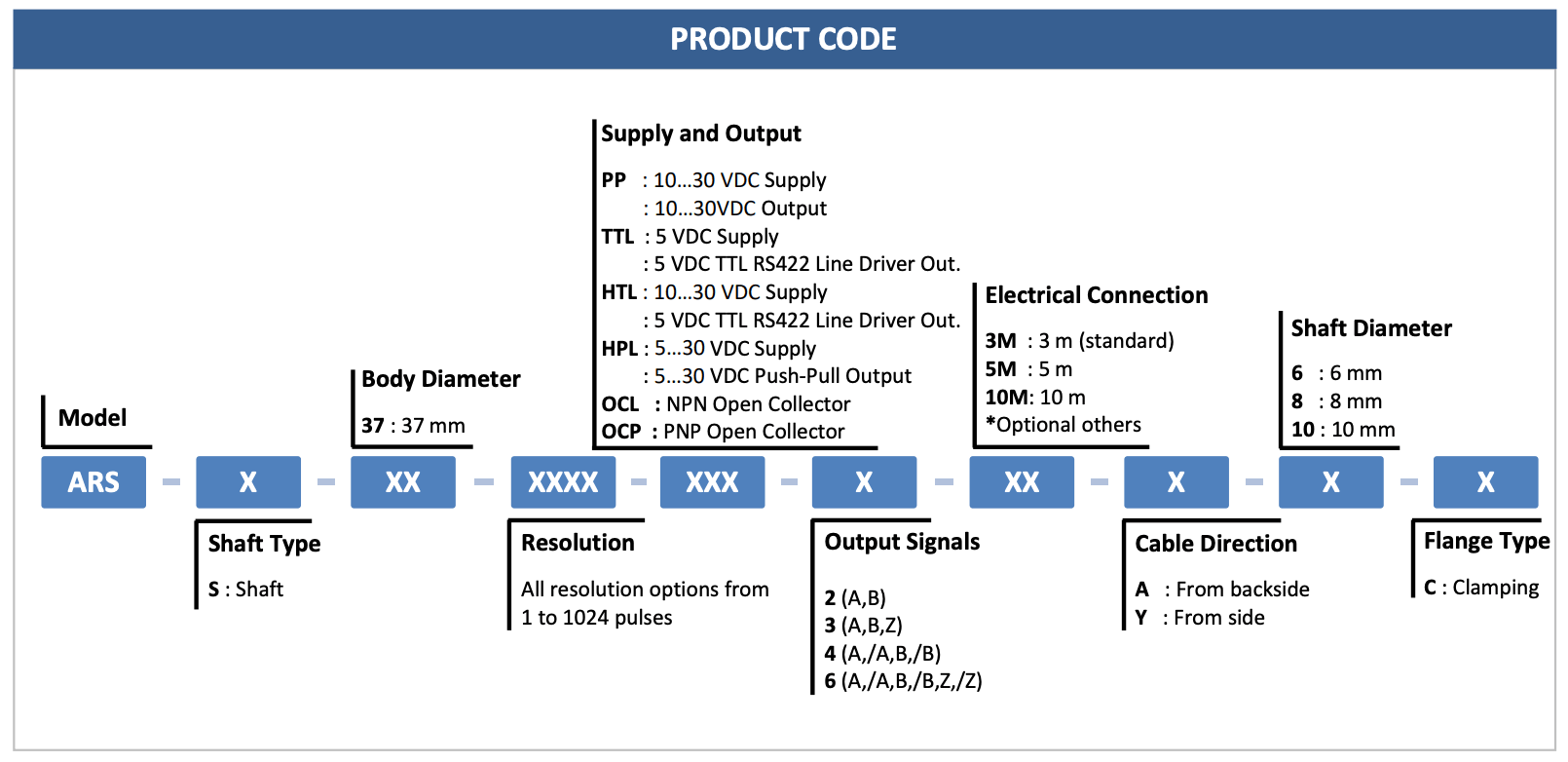

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARS S 37 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
