BỘ MÃ HOÁ VÒNG QUAY ATEK ARS T 40 SERIES

Bộ mã hoá vòng quay ATEK ARS T 40 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm có thể hoạt động ở tốc độ tối đa 30.000 RPM, độ phân giải từ 1 đến 1024 xung/vòng và cấp bảo vệ IP67 - đảm bảo tính chính xác, ổn định trong môi trường công nghiệp yêu cầu khắt khe.

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARS T 40 SERIES

Cấu Tạo Cơ Bản

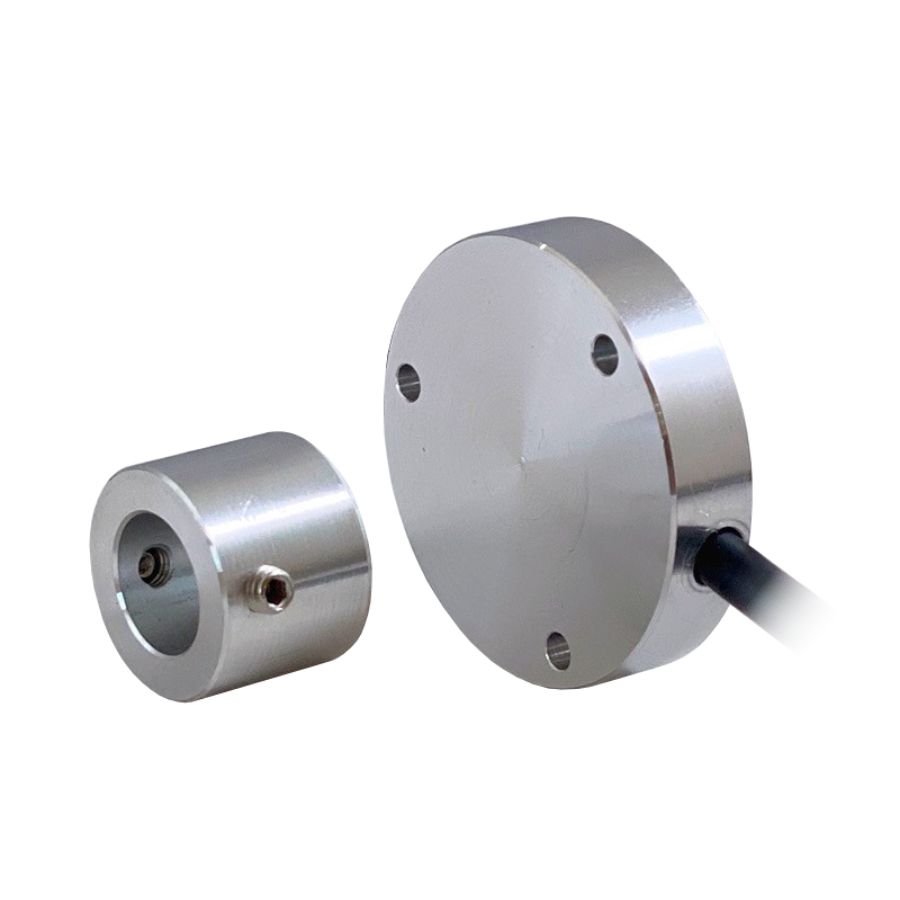

Về cấu tạo, bộ mã hoá vòng quay ARS T 40 Series gồm có:

• Phần thân encoder: Đường kính 40 mm, làm từ nhôm nguyên khối, cấu trúc gọn, dễ lắp trên các trục động cơ và hộp số công nghiệp.
• IC cảm biến từ tính: Đọc sự thay đổi từ trường từ rotor và chuyển thành tín hiệu xung điện.
• Rotor gắn nam châm: Rotor quay cùng trục và được tích hợp nam châm vĩnh cửu, tạo ra từ trường thay đổi theo góc.
• Mạch điện tử xử lý tín hiệu: Tạo tín hiệu A, /A, B, /B, Z, /Z ở chuẩn 5VDC TTL Line Driver.
• Vỏ: Đạt cấp bảo vệ IP67 - chống bụi hoàn toàn và có thể ngâm trong nước ở mức độ nhất định.

Nguyên Lý Vận Hành

Quy trình hoạt động của encoder này đơn giản, tuân thủ theo chuẩn như sau:

• Khi trục quay, rotor nam châm làm thay đổi từ trường tại vị trí cảm biến Hall; IC đọc sự thay đổi này và tạo ra các xung điện tương ứng với góc quay.
• Encoder phát 2 kênh A, B lệch 90° để PLC xác định tốc độ và chiều quay, đồng thời kênh Z phát 1 xung mỗi vòng để dùng làm điểm tham chiếu/reset vị trí.

Vì không có tiếp xúc cơ học giữa rotor và bộ đo, nên bộ mã hoá vòng quay không tiếp xúc ARS T 40 Series có thể chạy đến 30.000 RPM, ít mài mòn, ít cần bảo dưỡng và phù hợp cho môi trường công nghiệp ẩm, bụi, rung.

ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS T 40 SERIES

Bộ mã hoá vòng quay ATEK ARS T 40 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:

- Đo lường gia tăng dựa trên nguyên lý từ tính
- Độ phân giải lên đến 1024 xung
- Thân máy 40 mm, đường kính rotor 20 mm
- Tốc độ hoạt động 3000 vòng/phút
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ hoạt động lâu dài
- Thiết kế nhỏ gọn
- Bảo vệ IP67.

Nhờ những ưu điểm này mà cảm biến vòng quay ARS T 40 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Động cơ servo
• Các nhiệm vụ phản hồi đo lường chuyển động tuyến tính
• Ngành công nghiệp thang máy
• Dây chuyền đóng gói và sản xuất
• Ngành công nghiệp máy móc
• Máy móc dệt
• Máy móc chế biến gỗ
• Tiện, phay
• Tự động hóa và robot .

THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARS T 40 SERIES

Bộ mã hoá vòng quay ATEK ARS T 40 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

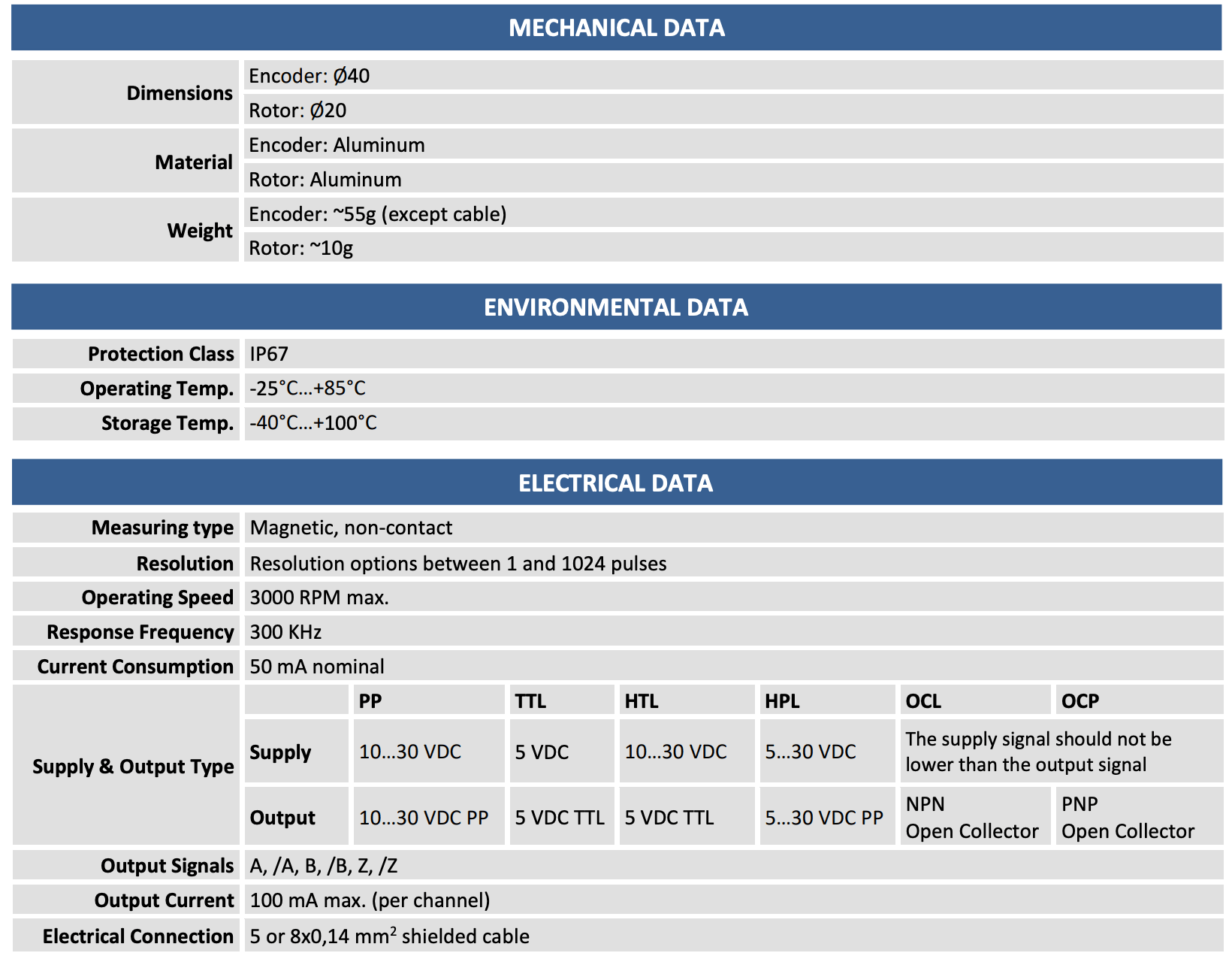

Bảng thông số kỹ thuật:

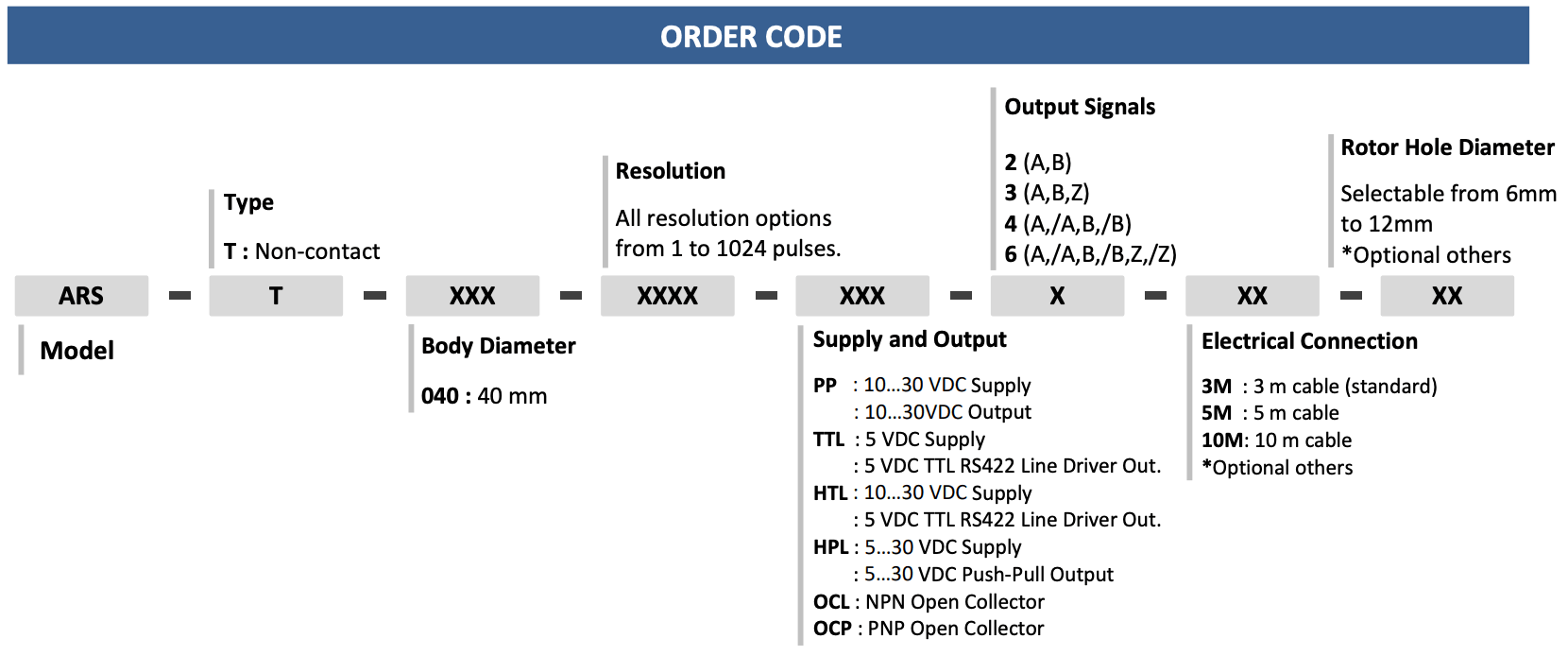

Order code tham khảo:

Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARS T 40 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
