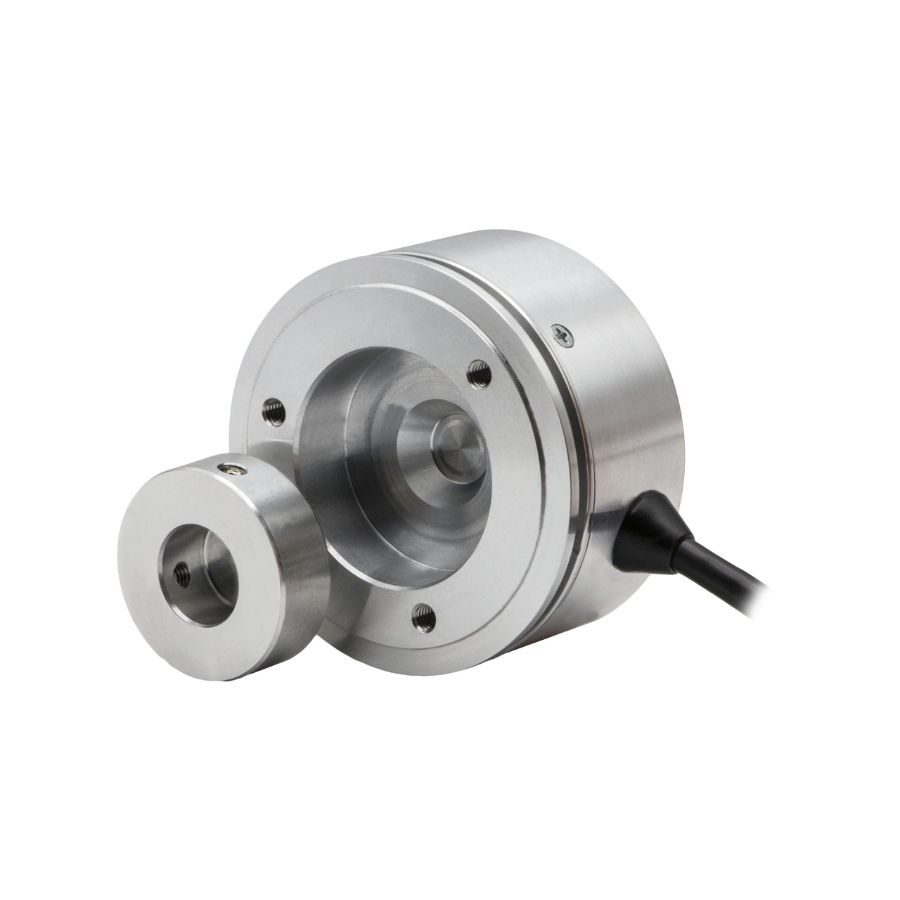

Bộ mã hoá vòng quay ATEK ART B 58 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm là lựa chọn phù hợp khi doanh nghiệp cần một cảm biến phản hồi vừa gọn, vừa bền, lại vận hành ổn định trong môi trường máy móc liên tục.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ART B 58 SERIES
Cấu Tạo Cơ Bản
Về cấu tạo, bộ mã hoá vòng quay ART B 58 Series gồm có:
Thân encoder bằng nhôm.
Cụm đo từ tính không tiếp xúc.
Trục rỗng với nhiều đường kính tùy chọn từ 5 - 16 mm.
Ngõ ra xung A, /A, B, /B, Z, /Z.
Cáp kết nối shielded cho môi trường công nghiệp.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
- Khi trục máy quay, phần tử cảm biến bên trong encoder sẽ tiếp nhận chuyển động này để bắt đầu quá trình đo.
- Hệ thống cảm biến từ bên trong không chạm trực tiếp vào bề mặt quay, mà nhận biết sự thay đổi của từ trường khi trục chuyển động.
- Mỗi vòng quay sẽ được chia thành các xung tương ứng với độ phân giải đã cài đặt, từ đó tạo ra tín hiệu đầu ra dạng incremental.
- Các xung này được gửi đến PLC, servo drive hoặc bộ đếm để hệ thống xác định tốc độ, chiều quay và vị trí tương đối của trục.
- Dựa trên số xung nhận được, bộ điều khiển sẽ tính toán tốc độ quay, hành trình hoặc vị trí cần thiết để vận hành máy chính xác hơn.
Nhờ cơ chế đo liên tục và không tiếp xúc, encoder duy trì tín hiệu ổn định, hỗ trợ hệ thống hoạt động chính xác và bền bỉ trong môi trường công nghiệp.
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ART B 58 SERIES
Bộ mã hoá vòng quay ATEK ART B 58 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Vận hành không tiếp xúc
- Đo lường bằng nguyên lý từ tính
- Đo lường gia tăng
- Đường kính rỗng khác nhau từ 6 mm đến 20 mm.
- Tất cả các giá trị độ phân giải nằm trong khoảng từ 1 đến 1024 xung.
- Tần số đáp ứng 300 KHz
- Tốc độ hoạt động 20.000 vòng/phút.
Nhờ những ưu điểm này mà cảm biến vòng quay ART B 58 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Động cơ servo
- Phản hồi chuyển động tuyến tính
- Ngành công nghiệp thang máy
- Dây chuyền đóng gói và sản xuất
- Ngành công nghiệp máy móc
- Máy móc dệt
- Máy móc chế biến gỗ
- Tiện, Phay
- Tự động hóa và Robot.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ART B 58 SERIES
Bộ mã hoá vòng quay ATEK ART B 58 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

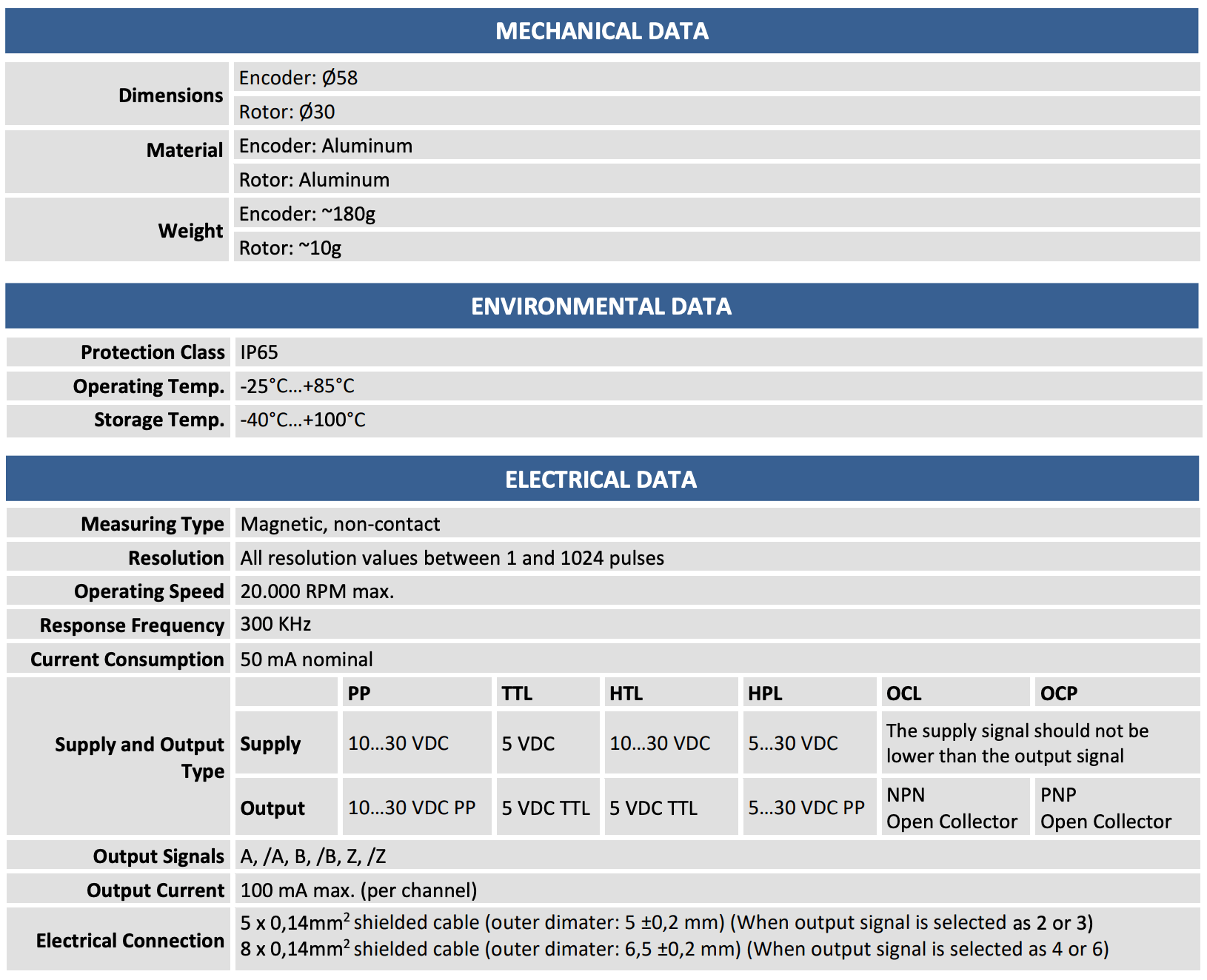

Bảng thông số kỹ thuật:

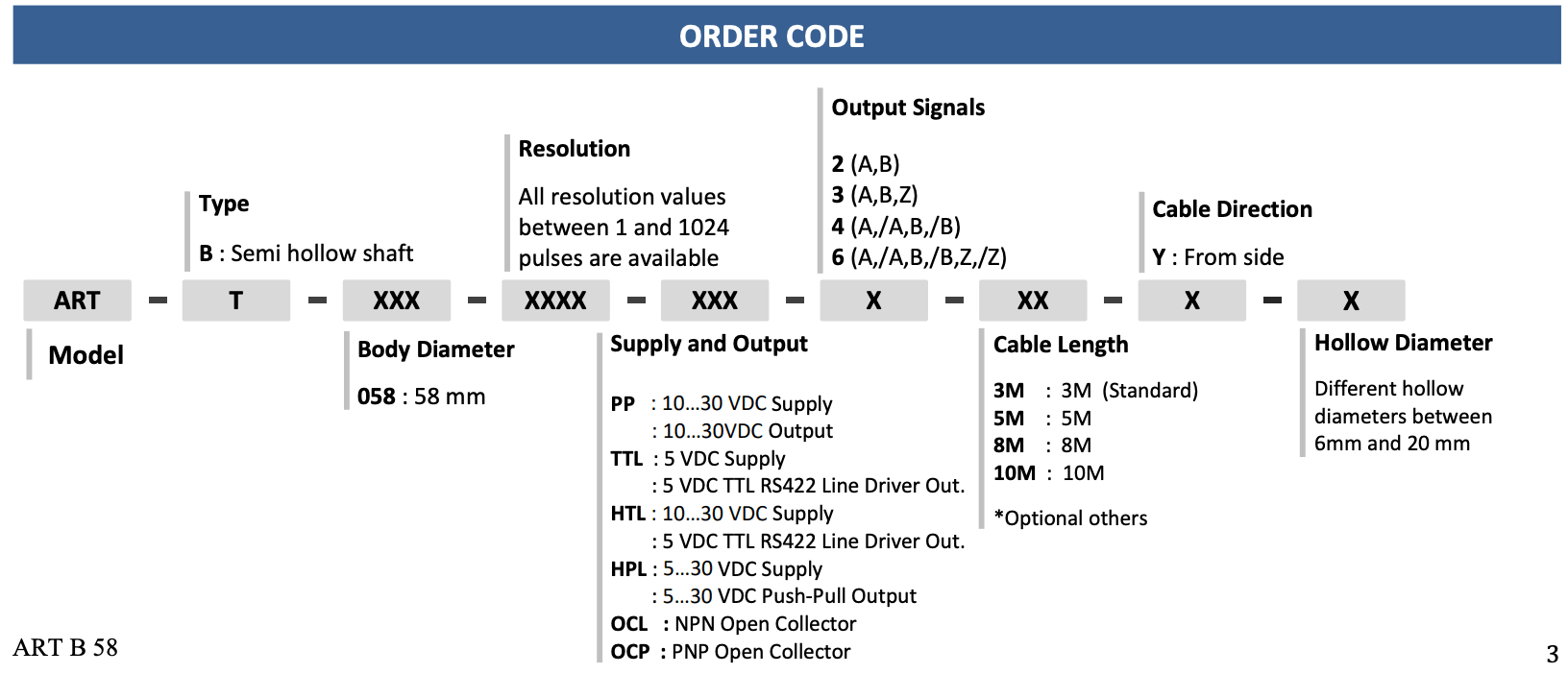

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ART B 58 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
