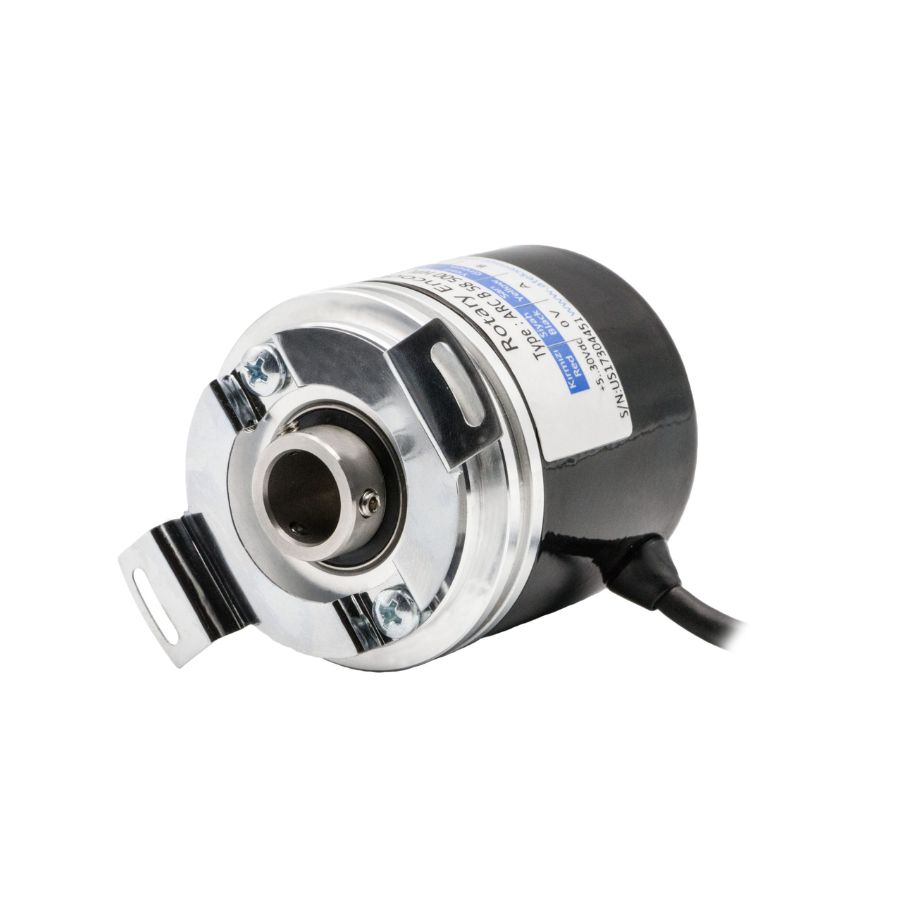

BỘ MÃ HOÁ VÒNG QUAY ATEK ARX B 58 SERIES

Bộ mã hoá vòng quay ATEK ARX B 58 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt.

Series này bao gồm hai dòng con:

• ARC: Đo bằng nguyên lý quang học, độ phân giải lên đến 20.000 xung/vòng, tốc độ vận hành tối đa 6.000 RPM.
• ARS: Đo bằng nguyên lý từ tính, độ phân giải từ 1 - 1.024 xung/vòng, tốc độ vận hành tối đa 3.000 RPM.

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARX B 58 SERIES

Cấu Tạo Cơ Bản

Về cấu tạo, bộ mã hoá vòng quay ARX B 58 Series gồm có:

• Thân encoder đường kính 58 mm, làm bằng nhôm, giúp tản nhiệt tốt, giảm khối lượng và dễ dàng lắp đặt trong không gian hạn chế.

• Trục bán rỗng (semi hollow shaft), với các tùy chọn đường kính rỗng khác nhau từ 6 mm đến 20 mm.

• Kết nối điện: cáp chống nhiễu 5/8x0,14 mm2, đầu nối M16/8 chân, M23/12 chân.

• Tín hiệu đầu ra: A, /A, B, /B, Z, /Z.

• Cấp bảo vệ IP54, giúp chống bụi xâm nhập và bảo vệ khỏi các tia nước phun ngang, phù hợp với môi trường nhà máy có độ bụi và độ ẩm trung bình.

Nguyên Lý Vận Hành

Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:

Mỗi khi trục quay, encoder sẽ phát ra các xung tín hiệu điện liên tục, giúp hệ thống biết được góc quay, tốc độ quay và hướng quay của trục.

• Với dòng ARC: bên trong encoder có một đĩa quang và các cảm biến quang. Khi trục quay, đĩa quang xoay theo, các khe trên đĩa sẽ cho ánh sáng lọt qua hoặc bị che, tạo thành các xung A, B, Z khi đi qua cảm biến.
• Với dòng ARS: thay vì dùng ánh sáng, encoder sử dụng đĩa nam châm và cảm biến từ. Khi trục quay, cảm biến đọc thay đổi từ trường và tạo ra xung tín hiệu tương tự.

Tín hiệu A và B cho biết tốc độ và hướng quay, còn tín hiệu Z là điểm mốc mỗi vòng quay, giúp hệ thống xác định mốc 0 hoặc điểm chuẩn trên chu trình. Các xung này được PLC, servo drive hoặc biến tần đọc và xử lý để điều khiển chính xác vị trí, tốc độ và gia tốc của máy móc.

ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX B 58 SERIES

Bộ mã hoá vòng quay ATEK ARX B 58 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:

- Đo lường gia tăng bằng nguyên lý Quang học (ARC) hoặc Từ tính (ARS)
- Độ phân giải lên đến 20.000 xung đối với Quang học (ARC) và 1024 xung đối với Từ tính (ARS)
- Đường kính thân 58 mm
- Nhiều tùy chọn rỗng từ 6 mm đến 20 mm
- Tốc độ hoạt động Quang học (ARC): 6000 vòng/phút, Từ tính (ARS): 3000 vòng/phút
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ hoạt động lâu dài
- Kết nối bằng cáp hoặc đầu nối
- Cấp bảo vệ IP54.

Nhờ những ưu điểm này mà cảm biến vòng quay ARX B 58 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Động cơ servo
• Trong nhiệm vụ phản hồi đo lường chuyển động tuyến tính
• Ngành công nghiệp thang máy
• Dây chuyền đóng gói và sản xuất
• Ngành công nghiệp máy móc
• Máy móc dệt
• Máy móc chế biến gỗ
• Tiện, Phay
• Tự động hóa và Robot.

THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX B 58 SERIES

Bộ mã hoá vòng quay ATEK ARX B 58 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

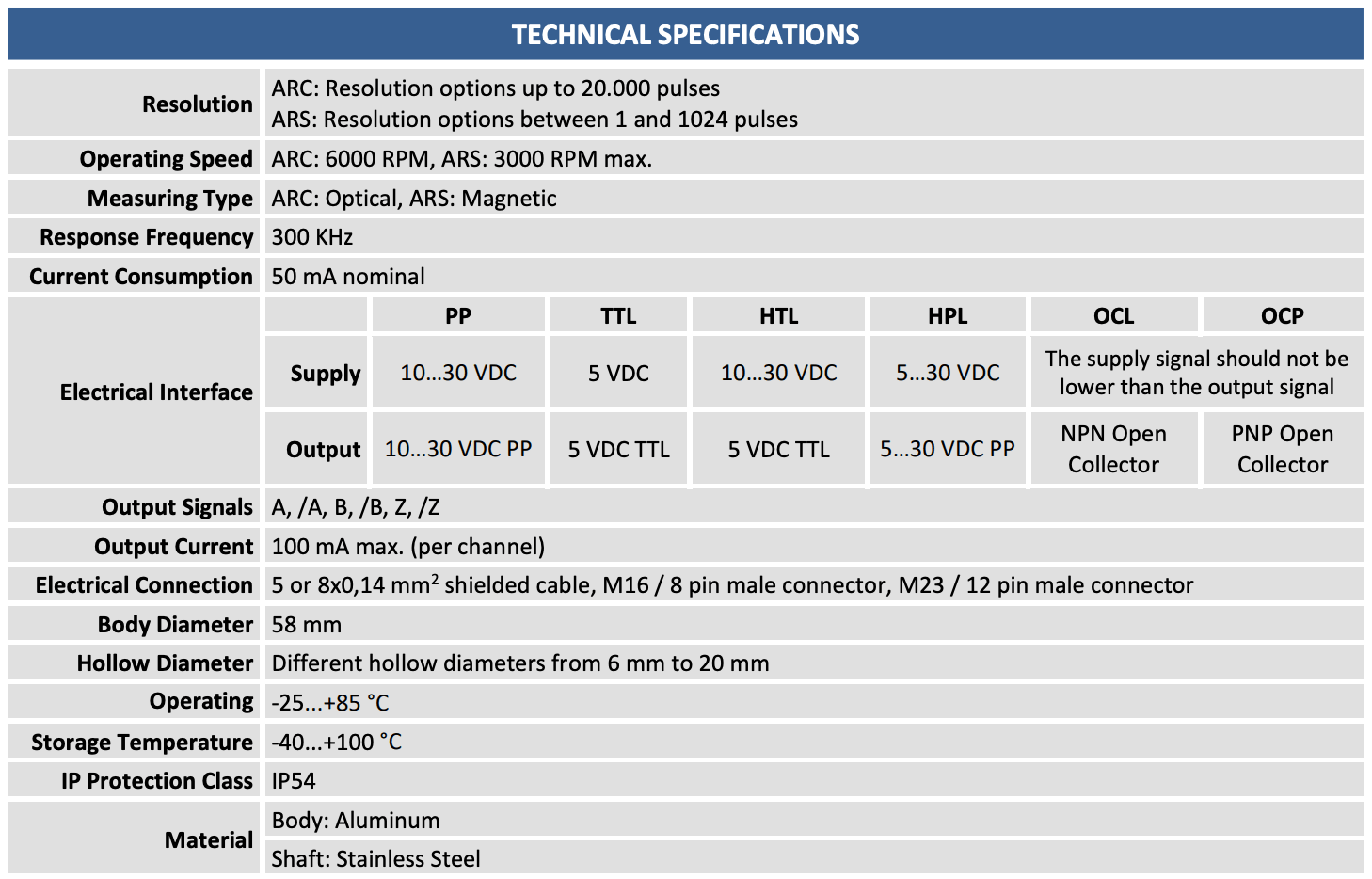

Bảng thông số kỹ thuật:

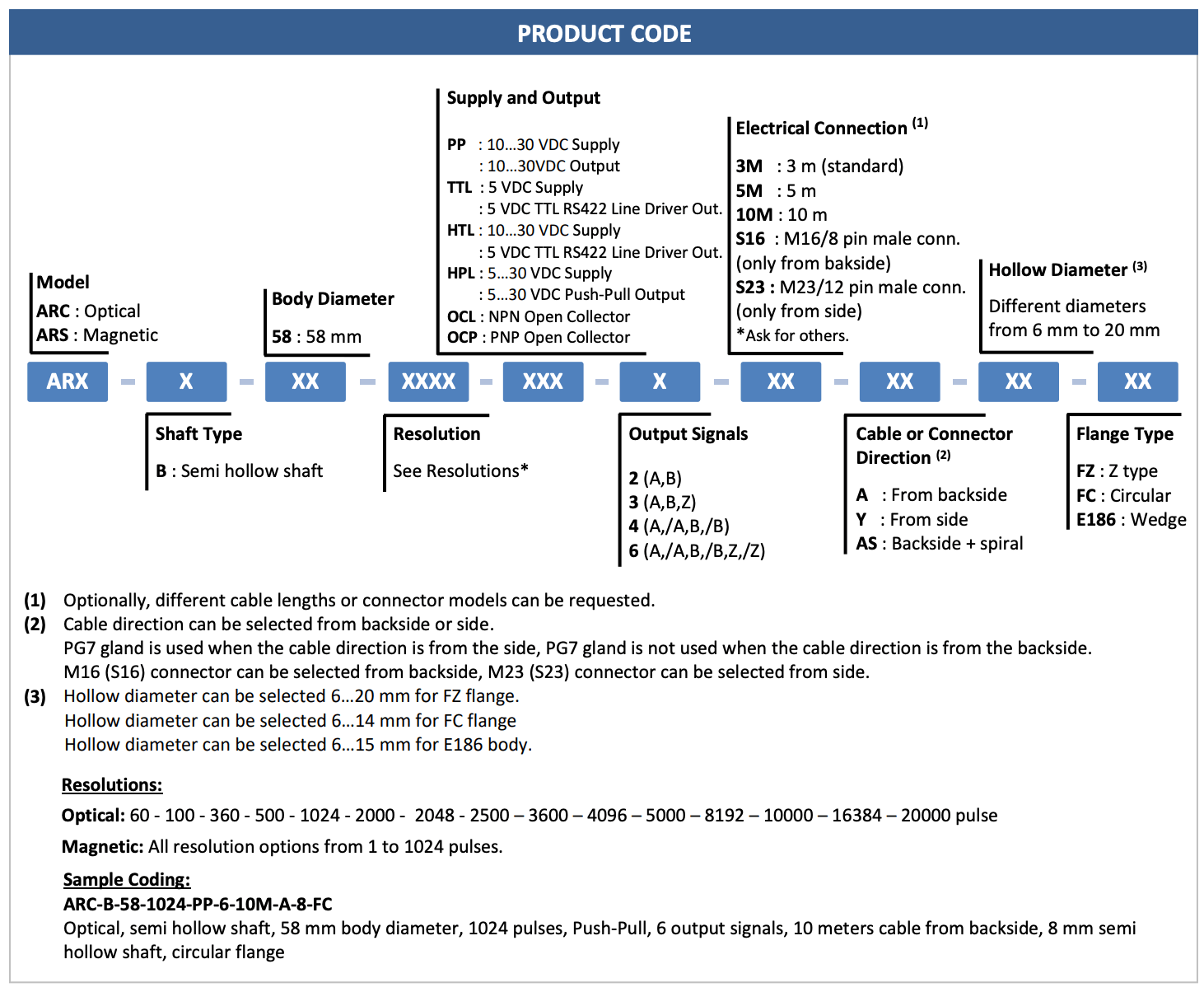

Order code tham khảo:

Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARX B 58 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
