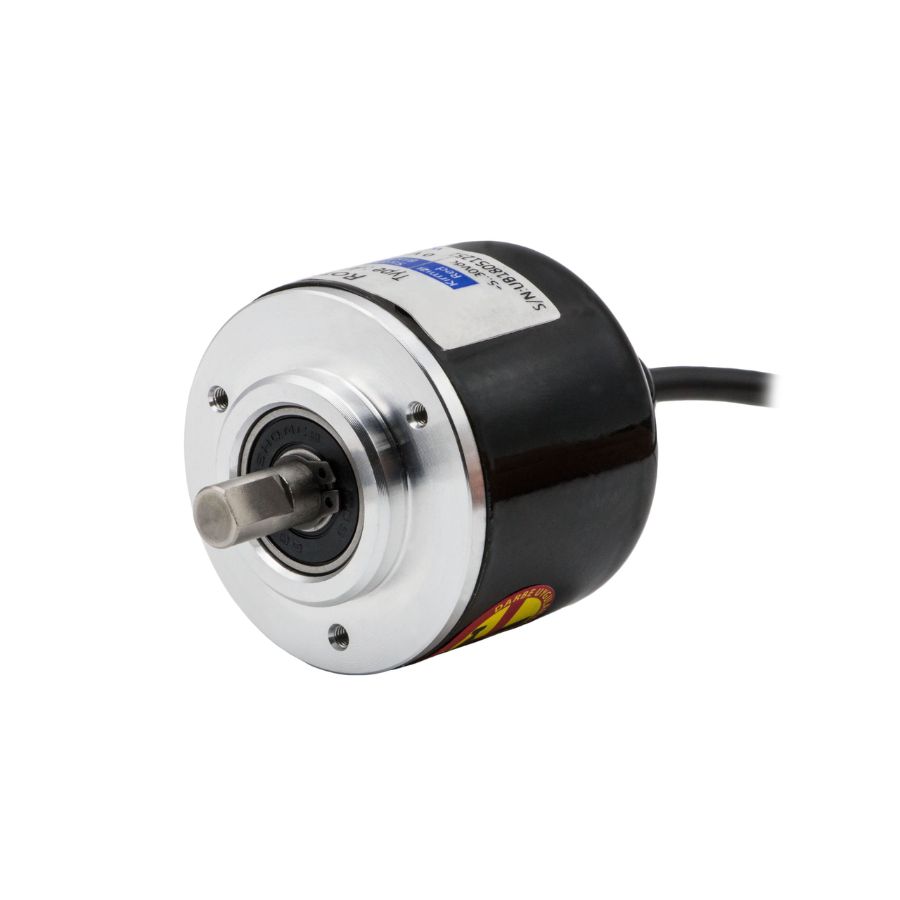

BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 50 SERIES

Bộ mã hoá vòng quay ATEK ARX S 50 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt. Sản phẩm mang đến độ tin cậy vượt trội cho kỹ sư và người vận hành hệ thống tự động hóa.

ATEK ARX S 50 Series có 2 dòng con là ARC và ARS.

• ARC: dòng encoder quang học - phù hợp khi cần độ phân giải cao, tín hiệu đo chính xác.
• ARS: dòng encoder từ tính - phù hợp hơn trong môi trường nhiều bụi, dầu, độ ẩm hoặc điều kiện làm việc khắc nghiệt.

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 50 SERIES

Cấu Tạo Cơ Bản

Về cấu tạo, bộ mã hoá vòng quay ARX S 50 Series gồm có:

• Thân máy: Chất liệu nhôm bền bỉ, chống rung và sốc tốt, đường kính 50mm, nhẹ nhưng chắc chắn.

• Trục: Đường kính trục có 3 tùy chọn - 6mm, 8mm, 10mm, với chất liệu là thép không gỉ, chống ăn mòn.

• Công nghệ đo lường
  - ARC (Optical): Đo bằng nguyên lý quang học, độ phân giải cao đến 20.000 xung.
  - ARS (Magnetic): Đo bằng nguyên lý từ tính, độ phân giải đến 1.024 xung, chống bụi và hơi nước tốt hơn.

• Kết nối điện
  - Cáp: 5 hoặc 8 x 0,14mm², có vỏ bọc chống nhiễu (shielded)
  - Cổng kết nối: S16 (M16, 8-pin) socket hoặc cáp tiêu chuẩn

Nguyên Lý Vận Hành

Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:

• Khi trục quay, cảm biến (quang học/từ tính) tạo ra các xung điện tử

• Tín hiệu đầu ra: gồm các kênh A, /A, B, /B, Z, /Z với độ lệch pha 90°

• Đếm xung: PLC hoặc bộ điều khiển đếm số xung để xác định:
  - Vị trí tương đối (từ điểm khởi đầu)
  - Tốc độ quay (tần số xung)
  - Hướng quay (dựa trên phase lệch giữa A và B).

ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 50 SERIES

Bộ mã hoá vòng quay ATEK ARX S 50 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:

- Đo lường gia tăng bằng nguyên lý Quang học (ARC) hoặc Từ tính (ARS)
- Độ phân giải lên đến 20.000 xung đối với Quang học (ARC) và 1024 xung đối với Từ tính (ARS)
- Đường kính thân 50 mm
- Tùy chọn trục 6 mm, 8 mm hoặc 10 mm
- Tốc độ hoạt động Quang học (ARC): 6000 vòng/phút, Từ tính (ARS): 3000 vòng/phút
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ hoạt động lâu dài
- Kết nối bằng cáp hoặc ổ cắm
- Cấp bảo vệ IP54.

Nhờ những ưu điểm này mà cảm biến vòng quay ARX S 50 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Ứng dụng năng lượng gió / Nhà máy điện gió

• Ứng dụng trên tàu thuyền hoặc phương tiện vận tải

• Máy ép hoặc máy chế biến gỗ và đá

• Máy móc xây dựng

• Ứng dụng ngoài khơi

• Nhà máy điện mặt trời thương mại

• Nhà máy chiết rót

• Ứng dụng trong ngành thực phẩm và đồ uống

• Dầu khí - Xử lý đường ống và cần cẩu.

THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 50 SERIES

Bộ mã hoá vòng quay ATEK ARX S 50 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

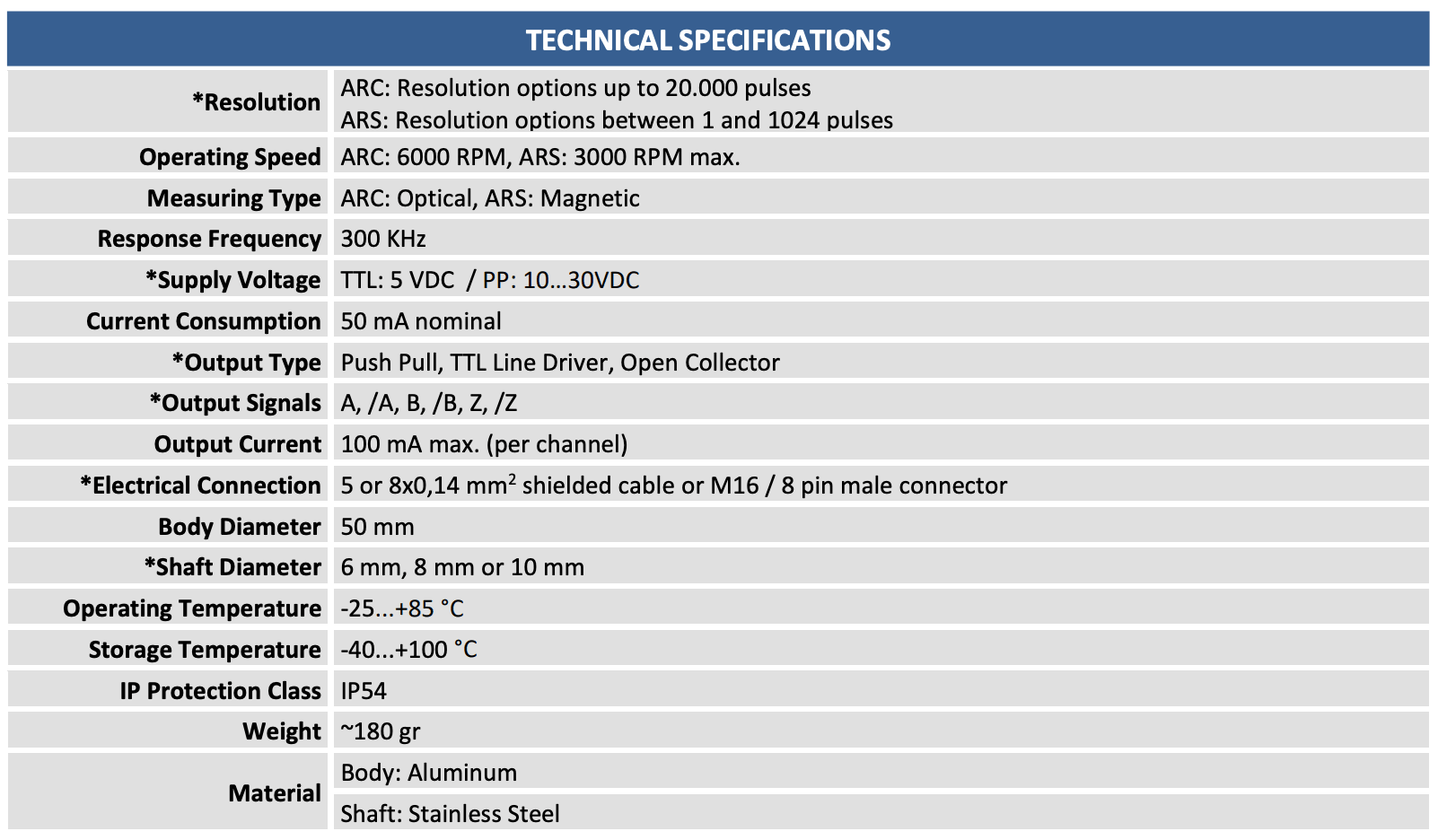

Bảng thông số kỹ thuật:

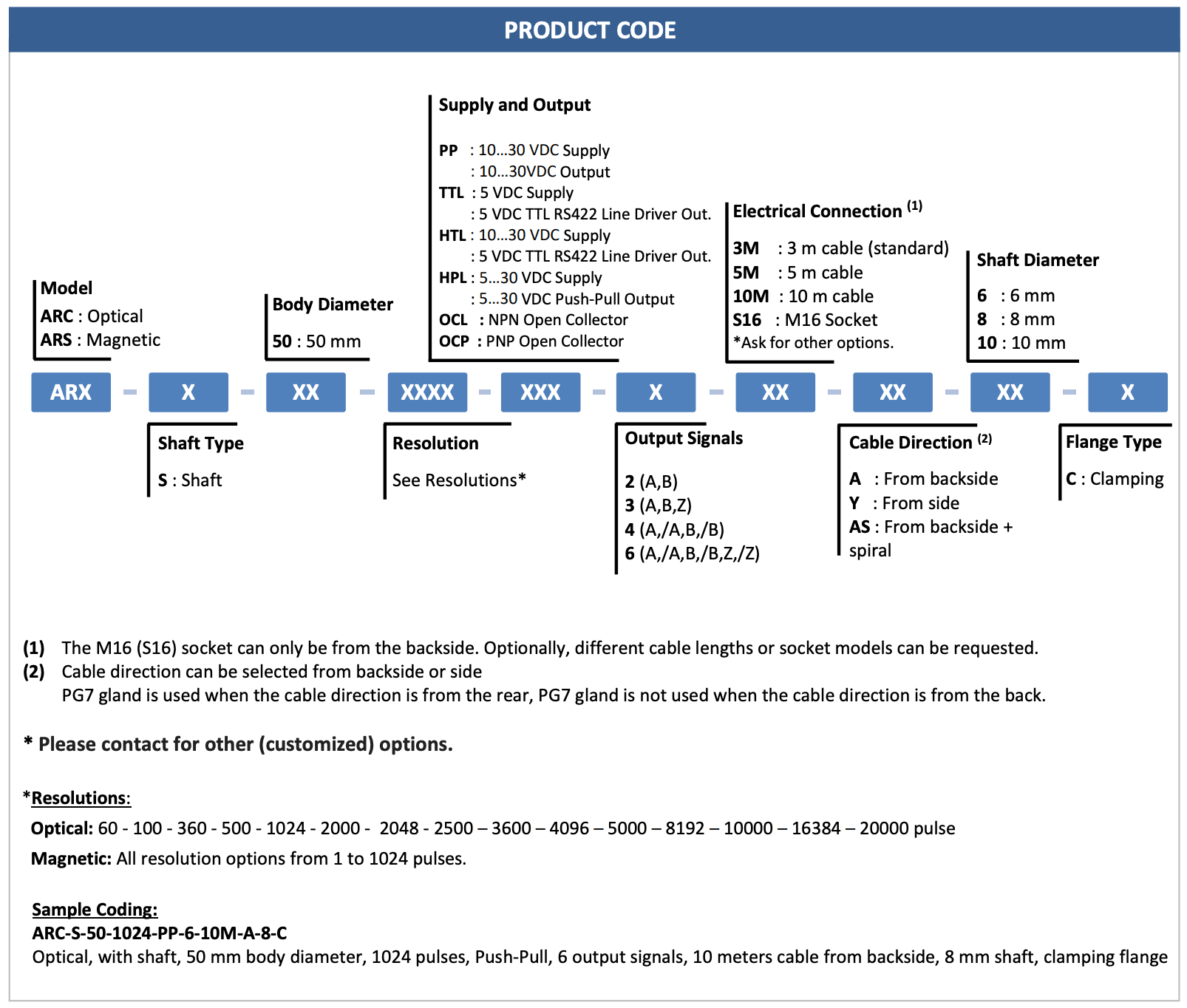

Order code tham khảo:

Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARX S 50 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
