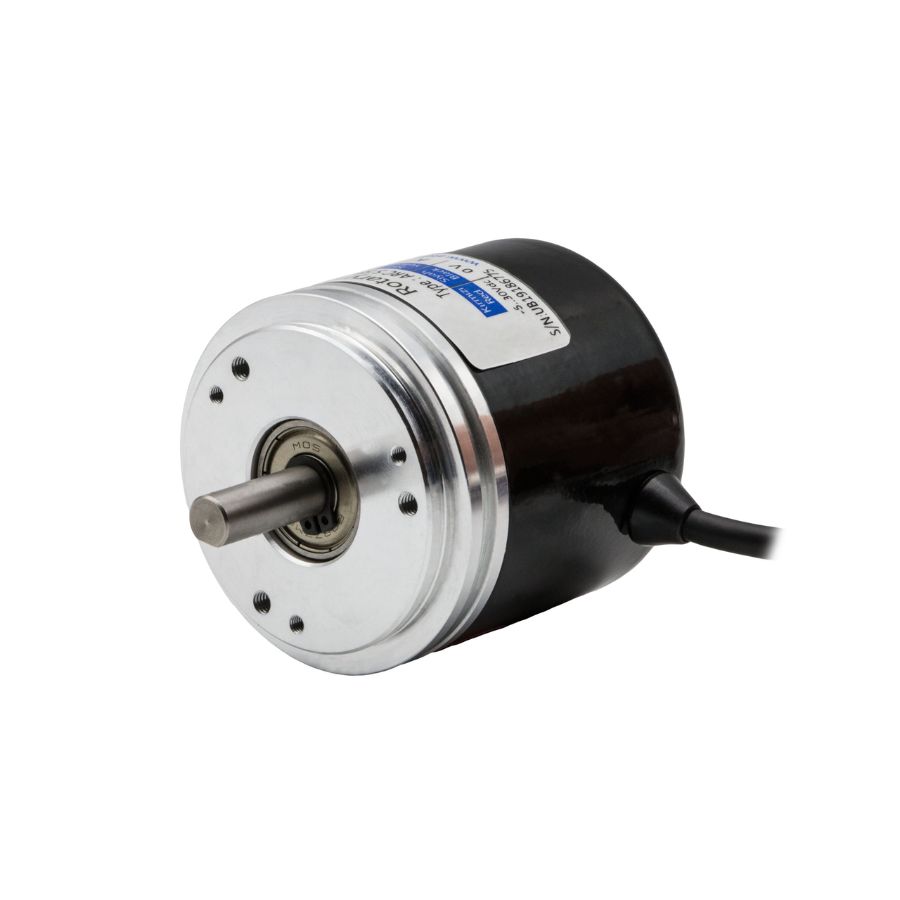

Bộ mã hoá vòng quay ATEK ARX S 58 Series được nghiên cứu và phát triển bởi ATEK - Thổ Nhĩ Kỳ, đảm bảo chuẩn chất lượng châu Âu, bền bỉ, tiện dụng và linh hoạt.
Series này bao gồm hai dòng con:
- ARC: Đo bằng nguyên lý quang học, độ phân giải lên đến 20.000 xung/vòng, tốc độ vận hành tối đa 6.000 RPM.
- ARS: Đo bằng nguyên lý từ tính, độ phân giải từ 1 - 1.024 xung/vòng, tốc độ vận hành tối đa 3.000 RPM.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 58 SERIES
Cấu Tạo Cơ Bản
Về cấu tạo, bộ mã hoá vòng quay ARX S 58 Series gồm có:
- Thân máy: Nhôm đúc, đường kính 58 mm - nhẹ và chịu lực tốt.
- Trục quay: Thép không gỉ, đường kính tùy chọn 6/8/10/12/14 mm.
- Mặt bích: Phù hợp 4 kiểu lắp đặt - Clamping (C), Synchro (S), Tacho (T), Square/Vuông (K).
- Cảm biến đo bên trong: Đĩa quang học (dòng ARC) hoặc nam châm + IC Hall (dòng ARS).
- Kết nối điện: Cáp che chắn 5 hoặc 8 dây × 0,14 mm², cổng M16/8 pin hoặc M23/12 pin.
Nguyên Lý Vận Hành
Quy trình hoạt động của encoder này bao gồm các bước cơ bản như sau:
Dòng ARC - Đo Quang Học
Bên trong encoder, một đĩa mã hóa có các vạch sáng/tối được gắn lên trục quay. Khi trục quay, chùm tia LED chiếu qua đĩa và cảm biến quang điện phía sau nhận/cắt tia sáng → tạo ra các xung điện dạng vuông. Số xung phát ra tỷ lệ 1:1 với góc quay của trục, từ đó hệ thống điều khiển tính ra tốc độ và vị trí.
Nguyên lý quang học cho phép ARC đạt độ phân giải cực cao lên đến 20.000 xung/vòng – lý tưởng cho các ứng dụng cần độ chính xác tuyệt đối như máy CNC, robot công nghiệp hay hệ thống servo.
Dòng ARS - Đo Từ Tính
- Dòng ARS sử dụng vòng nam châm đa cực gắn trên trục và IC cảm biến Hall cố định. Khi trục quay, sự thay đổi từ trường liên tục kích thích IC Hall tạo ra xung nhịp.
- Ưu điểm của nguyên lý từ tính là khả năng chống bụi, dầu mỡ và độ ẩm vượt trội, bù lại độ phân giải tối đa thấp hơn (1.024 xung/vòng).
ƯU ĐIỂM VÀ ỨNG DỤNG CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 58 SERIES
Bộ mã hoá vòng quay ATEK ARX S 58 SERIES được đánh giá cao nhờ những ưu điểm nổi bật như:
- Đo lường gia tăng bằng nguyên lý Quang học (ARC) hoặc Từ tính (ARS)
- Độ phân giải lên đến 20.000 xung đối với Quang học (ARC) và 1024 xung đối với Từ tính (ARS)
- Đường kính thân 58 mm
- Tùy chọn trục 6 mm, 8 mm, 10 mm, 12 mm hoặc 14 mm
- Tốc độ hoạt động Quang học (ARC): 6000 vòng/phút, Từ tính (ARS): 3000 vòng/phút
- Tần số đáp ứng 300 KHz
- Độ chính xác cao
- Cấu trúc chắc chắn, tuổi thọ hoạt động lâu dài
- Kết nối bằng cáp hoặc ổ cắm
- Cấp bảo vệ IP54.
Nhờ những ưu điểm này mà cảm biến vòng quay ARX S 58 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ứng dụng năng lượng gió / Nhà máy điện gió
- Ứng dụng trên tàu thuyền hoặc phương tiện vận tải
- Máy ép hoặc máy chế biến gỗ và đá
- Máy móc xây dựng
- Cần cẩu
- Ứng dụng ngoài khơi
- Nhà máy điện mặt trời thương mại
- Nhà máy chiết rót
- Ứng dụng trong ngành thực phẩm và đồ uống
- Dầu khí - Xử lý đường ống và cần cẩu.
THÔNG SỐ KỸ THUẬT CỦA BỘ MÃ HÓA VÒNG QUAY ATEK ARX S 58 SERIES
Bộ mã hoá vòng quay ATEK ARX S 58 Series có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

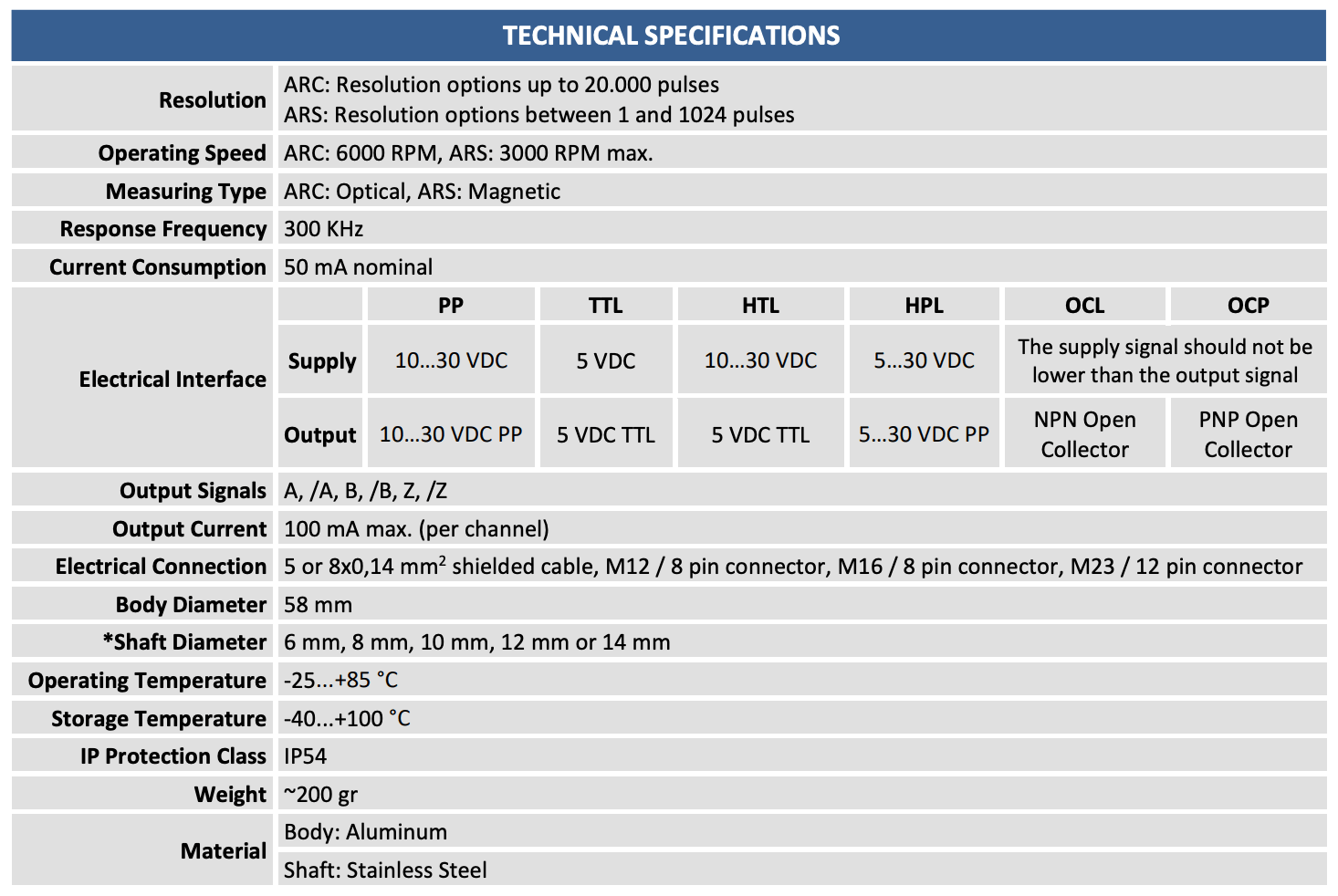

Bảng thông số kỹ thuật:

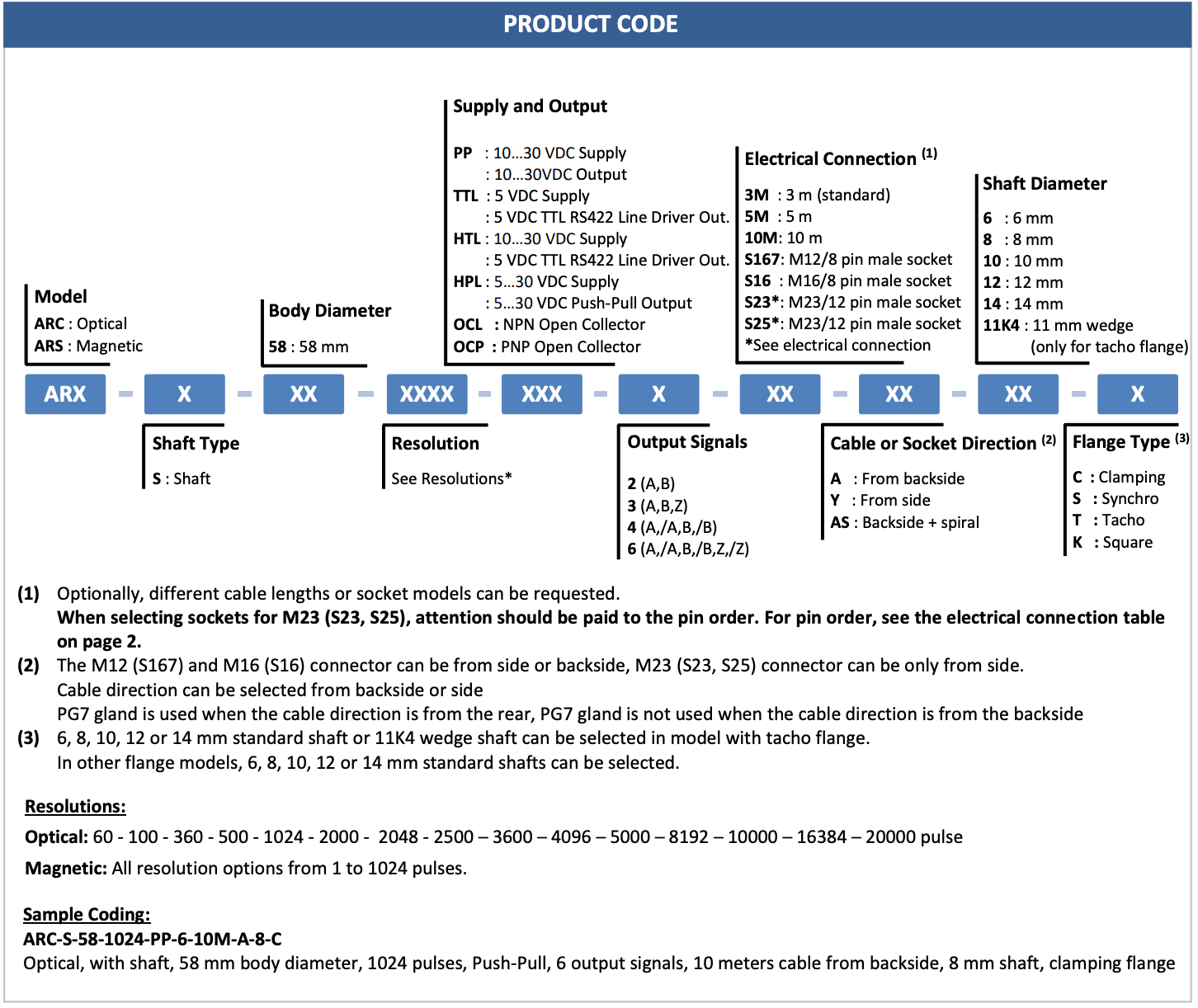

Order code tham khảo:
Sensors Việt Nam cung cấp bộ mã hoá vòng quay ATEK ARX S 58 Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
