Trước khi tìm hiểu về cách đấu dây Modbus RTU RS485 cho cảm biến thì chúng ta cần hiểu giao thức Modbus RTU qua đường truyền vật lý RS-485 là cấu hình truyền thông nối tiếp phổ biến hàng đầu trong tự động hóa công nghiệp hiện nay. Nó mang đến khả năng kết nối PLC, cảm biến, bộ điều khiển, đồng hồ đo và các thiết bị hiện trường khác chỉ với một bus (gồm hai dây) đơn giản.
Bản thân giao thức Modbus RTU RS485 khá đơn giản. Nhưng để nó hoạt động ổn định và chính xác thì cần phải đảm bảo thực hiện đúng các bước cấu hình ban đầu - bao gồm đấu dây, điện trở kết thúc, gán địa chỉ, cài đặt tốc độ truyền, chẵn lẻ và ánh xạ thanh ghi… Yêu cầu quan trọng nhất là các yếu tố này cần phải khớp nhau ở mọi thiết bị trên bus.
Bài viết này của Sensors Việt Nam sẽ hướng dẫn chi tiết toàn bộ quy trình đấu dây vật lý và cấu hình phần mềm Modbus RTU RS485 cho cảm biến. Hãy cùng theo dõi đến cuối nhé!
MODBUS RTU RS485 LÀ GÌ?
Trước khi tìm hiểu cách đấu cách đấu dây Modbus RTU RS485 thì chúng ta cần hiểu về RS485 Modbus RTU.
Modbus được phát triển để giao tiếp giữa các PLC. Đây là một giao thức mở và miễn phí nên bất kỳ nhà sản xuất nào cũng có thể triển khai được. Modbus RTU là biến thể nối tiếp của Modbus, giao thức này sử dụng mã hóa nhị phân, nhỏ gọn và nhanh hơn nên được ưu tiên lựa chọn cho hầu hết các ứng dụng công nghiệp hiện đại.
Giao tiếp RS485 là tiêu chuẩn lớp vật lý được sử dụng để truyền tín hiệu Modbus RTU. RS485 được lựa chọn ứng dụng rộng rãi trong công nghiệp nhờ:
- Khả năng kết nối đa điểm: Một thiết bị chủ có thể giao tiếp với tối đa 32 thiết bị chấp hành trên một đường truyền duy nhất (có thể lên đến tối đa 256 thiết bị khi dùng bộ khuếch đại).
- Khoảng cách truyền tín hiệu xa: Giao tiếp RS485 hỗ trợ chiều dài cáp lên đến 1200 mét (tùy thuộc vào tốc độ truyền dữ liệu).
- Khả năng chống nhiễu rất tốt: RS485 sử dụng tín hiệu vi sai (hai dây A/B), giúp loại bỏ gần như hoàn toàn tác động của nhiễu điện từ trong môi trường công nghiệp.
- Chế độ hoạt động “bán song công”: Nghĩa là quá trình truyền thông sẽ diễn ra luân phiên giữa thiết bị gửi và thiết bị nhận trên cùng một cặp dây. Điều này giúp đơn giản hóa đáng kể quá trình đi dây.
GIAO TIẾP RS485 VÀ HAI CẤU TRÚC DÂY PHỔ BIẾN
Giao tiếp RS485 cung cấp hai tùy chọn đấu dây là 2 dây và 4 dây. Và giao thức Modbus RTU có thể hoạt động trên cả hai cách đấu dây này.
Trong đó: Kết nối 2 dây là mặc định và được sử dụng trong hầu hết các ứng dụng hiện nay. Còn kết nối 4 dây là tùy chọn - đây là kiểu đấu dây được một số thiết bị hỗ trợ, không ứng dụng rộng rãi trong mọi hệ thống.
CÁCH ĐẤU DÂY MODBUS RTU RS485 CHO CẢM BIẾN - LOẠI 2 DÂY

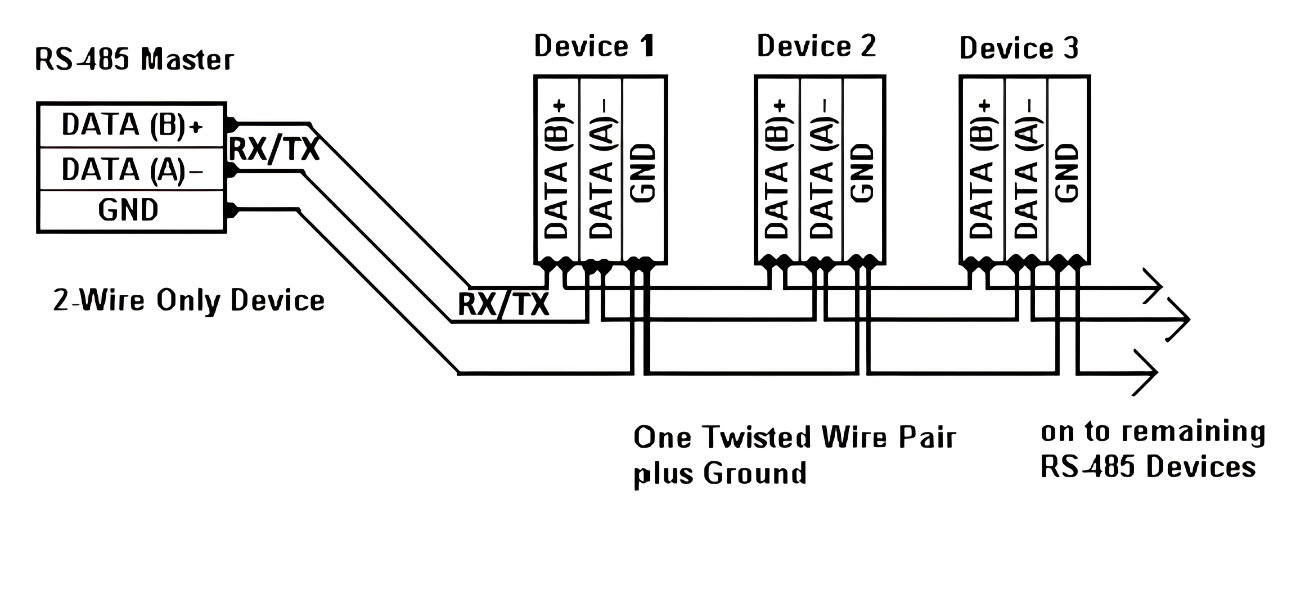

Cách đấu dây Modbus RTU RS485 cho cảm biến (loại 2 dây) được thiết kế để truyền và nhận dữ liệu trên một cặp dây duy nhất (D+ và D-) cùng với dây chung. Lúc này, chỉ có một thiết bị điều khiển bus tại một thời điểm nhất định (thiết bị chủ gửi lệnh → thiết bị chấp hành trả lời). Đây là cách đấu dây RS485 cho cảm biến đơn giản nhất - thường được gọi là kết nối nối tiếp Modbus RTU.
Cách đấu dây Modbus RTU RS485 cho cảm biến (dạng 2 dây) sẽ kết nối hai dây dữ liệu vi sai (A và B) với nguồn điện và nối đất thích hợp.
Hướng dẫn sơ đồ đấu dây RS485 Modbus RTU 2 dây cơ bản:
- Đầu nối A (D+/Không đảo chiều): Kết nối với đầu nối A+ (hoặc D+) của bộ điều khiển chính bằng dây màu vàng/trắng (theo khuyến nghị của nhà sản xuất).
- Đầu nối B (D-/Đảo chiều): Kết nối với đầu nối B- (hoặc D-) của bộ điều khiển chính bằng dây màu xanh/đen (theo khuyến nghị của nhà sản xuất).
- Nguồn cấp (V+/V-): Kết nối nguồn điện DC (12V hoặc 24V DC) với các cực nguồn của cảm biến, thông thường thì dây màu đỏ sẽ được quy định là cực dương (V+) và dây màu đen được quy định là cực âm (GND).
- Dây bọc chống nhiễu: Chỉ nối dây bọc chống nhiễu của cáp với đất ở một đầu để ngăn ngừa vòng nối đất và giảm nhiễu điện từ.
CÁCH ĐẤU DÂY MODBUS RTU RS485 CHO CẢM BIẾN - LOẠI 4 DÂY

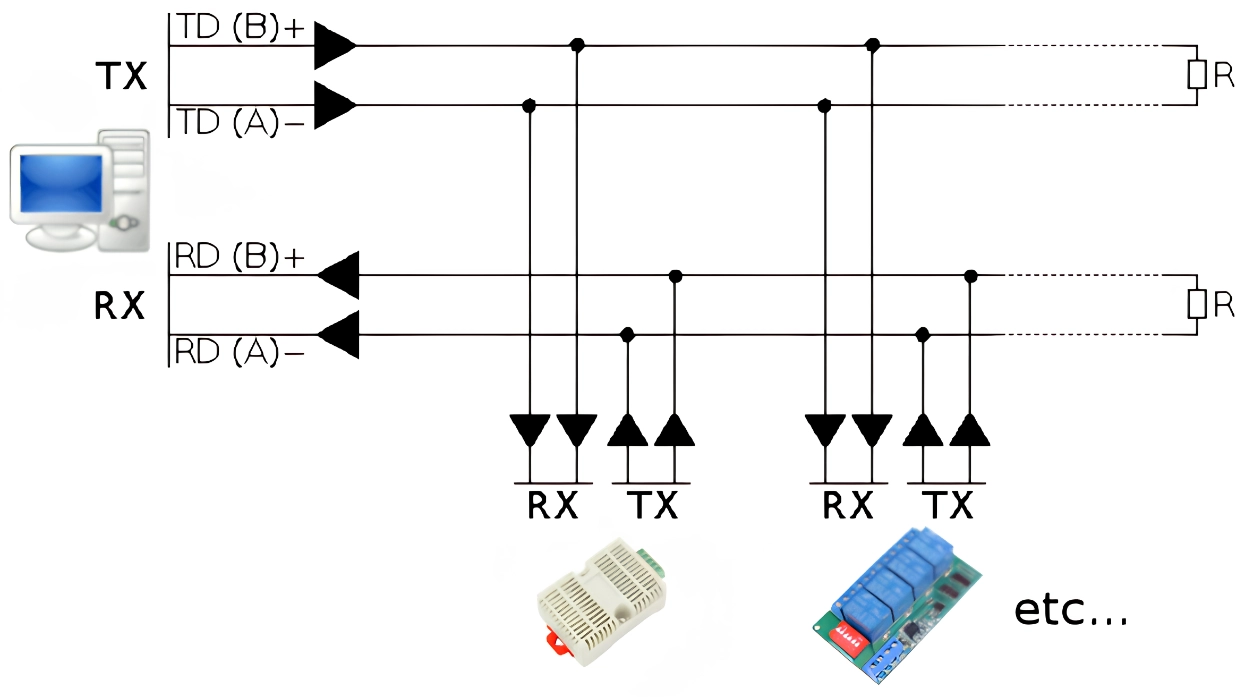

Cách đấu dây Modbus RTU RS485 cho cảm biến (loại 4 dây) sẽ có tổng cộng bốn dây truyền và nhận tín hiệu (được chia thành hai cặp dây riêng biệt), cộng thêm một dây chung. Trong đó, thiết bị chủ truyền tín hiệu lệnh trên một cặp dây (tất cả các thiết bị chấp hành sẽ nghe được tín hiệu) và nhận tín hiệu phản hồi trên cặp dây còn lại (các thiết bị chấp hành phản hồi).
Lưu ý: Mặc dù thiết bị chủ hoạt động theo chế độ song công toàn phần (đây là cách đấu dây) nhưng giao thức Modbus RTU vẫn là hệ thống hoạt động theo hình thức master - slave, từ là tại một thời điểm thì chỉ có một yêu cầu gửi đi và một phản hồi trở lại.
Sơ đồ đấu dây RS485 Modbus RTU 4 dây cơ bản:
Cặp 1:
- Kết nối Master TX+(Data+) với các đầu cuối cảm biến RX+(hoặc IN+).
- Kết nối Master TX-(Data-) với tất cả các đầu cuối cảm biến RX-(hoặc IN-).
Cặp 2:
- Nối các đường dây cảm biến TX+(hoặc OUT+) lại với nhau về đầu cuối Master RX+(Data+).
- Nối các đường dây cảm biến TX-(hoặc OUT-) lại với nhau về đầu cuối Master RX-(Data-).
Nguồn điện và nối đất:
Cung cấp nguồn DC (12V/24V) qua dây nguồn riêng biệt nếu không được tích hợp sẵn, và đảm bảo có điểm nối đất chung giữa nguồn điện và bộ chuyển đổi.
YÊU CẦU VỀ CÁP KHI ĐẤU DÂY MODBUS RTU RS485 CHO CẢM BIẾN
Giao thức Modbus RTU RS-485 sử dụng cấu trúc liên kết bus kiểu daisy-chain. Dây cáp sẽ chạy từ thiết bị chủ (master) đến thiết bị phụ (slave) đầu tiên, rồi đến thiết bị phụ thứ hai, thiết bị phụ thứ ba… cứ thế tiếp tục cho đến hết.
Cách đấu dây Modbus RTU RS485 cho cảm biến chuẩn không nên sử dụng kiểu đấu dây hình sao hay đấu dây nhánh. Vì chúng có thể gây ra hiện tượng phản xạ tín hiệu làm hỏng dữ liệu.
Dưới đây là các yêu cầu về cáp khi đấu dây Modbus RTU RS485:
| Tham số | Chi tiết |
| Loại cáp | Dây xoắn đôi bọc chống nhiễu (STP), cỡ 24 AWG hoặc dày hơn. |
| Trở kháng đặc trưng | 120 ohms (phù hợp với điện trở đầu cuối) |
| Số lượng cặp | 1 cặp dây cho chế độ bán song công (A và B), cộng với dây nối đất. |
| Chiều dài cáp tối đa | 1200 m ở tốc độ 9600 baud, ngắn hơn ở tốc độ baud cao hơn. |
LƯU Ý QUAN TRỌNG TRONG CÁCH ĐẤU DÂY MODBUS RTU RS485 CHO CẢM BIẾN
Dưới đây là các lưu ý quan trọng cần nhớ trong quá trình đấu dây Modbus RTU RS485 cho cảm biến:
| Hạng mục | Cách làm đúng | Lý giải |
| Kiểu đấu nối | Daisy-chain (bus tuyến tính), không đấu hình sao hoặc vòng | Đấu sao gây phản xạ tín hiệu, được nêu là nguyên nhân hàng đầu gây lỗi hiện trường |
| Loại cáp | Cáp xoắn đôi bọc chống nhiễu (shielded twisted pair), trở kháng khoảng 120 Ω | Tín hiệu vi sai cần cặp dây xoắn để triệt nhiễu |
| Điện trở kết thúc | 120 Ω giữa A và B, chỉ đặt ở hai đầu xa nhất của bus, không đặt quá hai điện trở | Chống phản xạ tín hiệu. Đặt thêm ở các nút giữa sẽ làm quá tải driver và giảm biên độ tín hiệu |
| Giá trị điện trở | Bằng trở kháng đặc tính của cáp. 120 Ω là giá trị phổ biến, không phải bắt buộc | Lệch giá trị sẽ gây phản xạ |
| Điện trở phân cực | Một cặp duy nhất cho cả bus, thường đặt gần Master | Giữ đường truyền ở trạng thái xác định khi không có thiết bị nào phát |
| Nhánh rẽ | Càng ngắn càng tốt. Mức tham khảo thường dưới khoảng 0,3 m với transceiver tốc độ cao, đây là quy tắc kinh nghiệm chứ không phải thông số bắt buộc | Nhánh dài gây phản xạ |
| Lớp shield | Nối đất một đầu, tốt nhất tại bộ điều khiển chính, và giữ shield liên tục qua các thiết bị | Nối đất hai đầu dễ tạo vòng lặp đất (ground loop) |
Cách đấu dây Modbus RTU RS485 cho cảm biến có tầm quan trọng đặc biệt - tuyệt đối không được thực hiện sai. Mọi thắc mắc về cách đấu dây Modbus RTU RS485 cho cảm biến, sơ đồ đấu dây RS485, cách kết nối cảm biến Modbus RTU… bạn hãy liên hệ cho Sensors Việt Nam qua hotline 0911 660 660 hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng và tận tình nhất!
