Trong tự động hóa công nghiệp, RS485 và Modbus RTU thường song hành cùng nhau, gọi chung là Modbus RTU RS485. Điều này vô tình khiến nhiều người nhầm tưởng giao thức Modbus RTU và giao tiếp RS485 là một. Tuy nhiên, thực tế không phải vậy. Để biết thêm thông tin chi tiết, mọi người hãy cùng theo dõi hết bài viết này nhé!

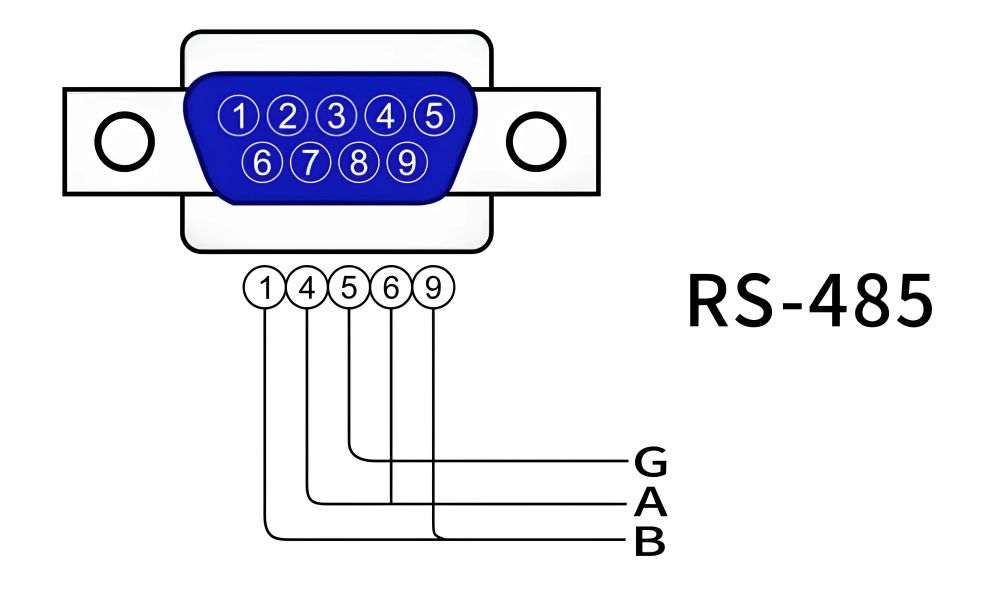

GIAO TIẾP RS485 LÀ GÌ?
Giao tiếp RS485 (còn được gọi là TIA-485(-A) hay EIA-485) là một giao diện truyền thông nối tiếp tiêu chuẩn. Nó định nghĩa các đặc tính điện cho truyền thông đa điểm, bán song công, hai dây sử dụng cáp xoắn đôi. RS485 hỗ trợ nhiều thiết bị trên cùng một bus và hoạt động tốt trong môi trường đường dài, nhiều nhiễu.
RS485 chỉ quy định các đặc tính điện, điển hình như điện áp và truyền tín hiệu, chứ không định nghĩa mã hóa, giải mã dữ liệu hay định dạng truyền tải.
Chính vì giao tiếp RS485 không định nghĩa các giao thức truyền thông (tốc độ/định dạng), nên nó bắt buộc phải được ghép với các giao thức khác (điển hình là Modbus RTU, ASCII) thì mới có thể truyền và giải mã dữ liệu.
Trong hầu hết các trường hợp, các thiết bị làm việc với đường truyền vật lý RS485 có thể sử dụng các giao thức truyền thông như Modbus và ASCII để kết nối với hệ thống điều khiển trung tâm.

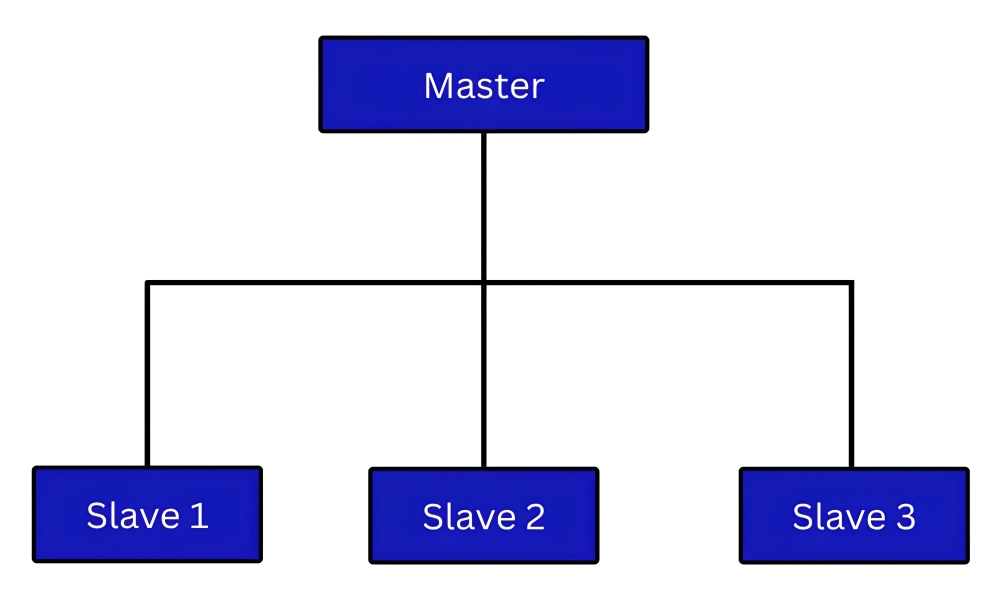

GIAO THỨC MODBUS RTU LÀ GÌ?
Modbus RTU là một giao thức truyền thông nối tiếp, được thiết kế để kết nối các thiết bị điện tử công nghiệp, chủ yếu là các bộ điều khiển logic lập trình (PLC).
Giao thức Modbus RTU có thể hoạt động trên đường truyền RS-485, RS-422 và RS-232. Cho phép các thiết bị giao tiếp với nhau theo cấu trúc Master (chủ) - Slave (tớ). Trong đó, một thiết bị chủ điều khiển nhiều thiết bị tớ. Mỗi thiết bị trên mạng được gán một địa chỉ duy nhất, cho phép thiết bị chủ gửi lệnh và yêu cầu đến thiết bị cụ thể. Cụ thể: Thiết bị chủ khởi tạo quá trình bằng cách gửi khung yêu cầu đến thiết bị tớ, thiết bị tớ xử lý yêu cầu và phản hồi tương ứng.
Nguyên tắc truyền thông của Modbus RTU bao gồm các gói dữ liệu được gọi là khung, chứa trường địa chỉ, mã chức năng, dữ liệu và trường kiểm tra lỗi. Cấu trúc khung này đảm bảo tính toàn vẹn và độ tin cậy của dữ liệu, phù hợp với nhiều ứng dụng công nghiệp - nơi việc trao đổi dữ liệu kịp thời và chính xác là cực kỳ quan trọng.

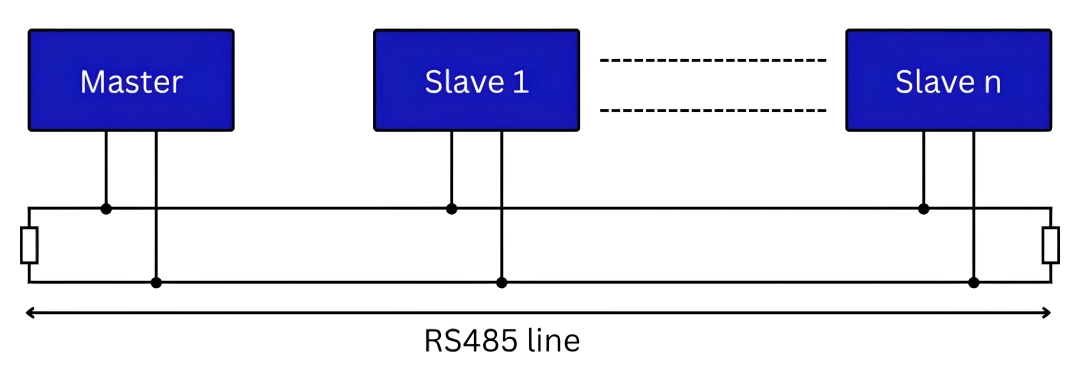

RS485 VÀ MODBUS RTU KẾT HỢP NHƯ THẾ NÀO TRONG CÁC HỆ THỐNG TỰ ĐỘNG HOÁ CÔNG NGHIỆP?
Trên thực tế, giao thức Modbus RTU thường được triển khai trên giao diện vật lý RS485 để kết nối và trao đổi dữ liệu giữa nhiều thiết bị trong hệ thống tự động hoá. Sự kết hợp này tạo ra một phương pháp giao tiếp đơn giản và phù hợp với nhiều hệ thống tự động hóa công nghiệp.
Trong mạng Modbus RTU RS485, thiết bị chủ (được gọi là Master - thường là PLC/bộ điều khiển) sẽ gửi yêu cầu đến các thiết bị chấp hành (Slave) trên cùng đường truyền vật lý RS485. Mỗi thiết bị chấp hành được gán một địa chỉ duy nhất để thiết bị chủ có thể xác định chính xác thiết bị cần giao tiếp. Khi nhận được yêu cầu, thiết bị chấp hành sẽ xử lý dữ liệu và gửi phản hồi trở lại cho thiết bị chủ.
Các tính năng triển khai:
- Quan hệ Master - Slave: Master gửi yêu cầu, Slave phản hồi.
- Kết nối đa điểm: Nhiều thiết bị kết nối cùng một đường truyền RS485, tối đa 32 unit loads.
- Địa chỉ duy nhất: Mỗi thiết bị chấp hành (Slave) được gán một địa chỉ riêng biệt để Master có thể xác định chính xác thiết bị cần giao tiếp.
- Truyền dẫn hai chiều: Dữ liệu được gửi và nhận trên cùng một đường truyền.
CÁC YẾU TỐ CẦN XEM XÉT KHI TRIỂN KHAI MẠNG MODBUS RTU RS485
Để đảm bảo giao thức Modbus RTU hoạt động ổn định qua chuẩn giao tiếp RS485, người dùng cần chú ý đến cấu hình thiết bị và triển khai đường truyền, cụ thể:
Cấu trúc đấu dây chính xác: Ưu tiên cấu trúc mạng dạng bus và hạn chế các nhánh dài.
Gán địa chỉ cho thiết bị: Mỗi thiết bị chấp hành trên mạng Modbus RTU RS485 cần một địa chỉ riêng biệt, thường nằm trong khoảng từ 1 - 247.
Các thông số nhất quán: Các thiết bị cần sử dụng cùng tốc độ truyền, độ chẵn lẻ và định dạng truyền dẫn.
Vị trí đặt điện trở đầu cuối: Điện trở đầu cuối thường được đặt ở cả hai đầu của đường truyền để giảm phản xạ tín hiệu.
Chọn loại cáp phù hợp: Ưu tiên cáp xoắn đôi, có lớp chắn nếu hệ thống được lắp đặt trong môi trường có độ nhiễu cao.
Cân bằng tốc độ truyền và khoảng cách: Đường truyền càng dài, thì càng cần cân nhắc kỹ tốc độ truyền tải (đường truyền càng dài tốc độ càng chậm) và đặc tính cáp.
Kiểm tra tín hiệu: Nếu kết nối không ổn định, hãy kiểm tra lần lượt địa chỉ thiết bị, thông số truyền dẫn, dây dẫn và điện trở đầu cuối.

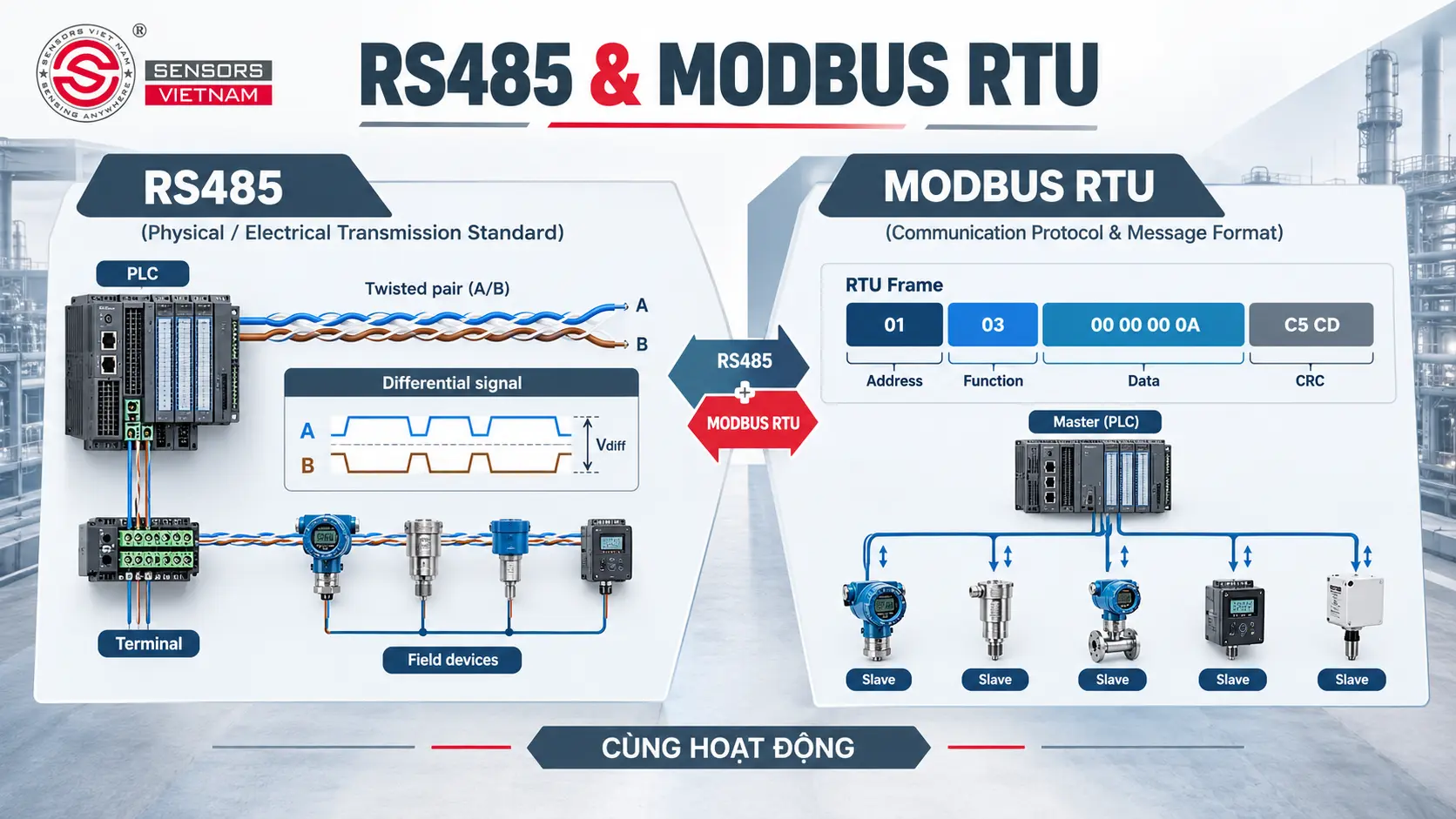

RS485 VÀ MODBUS RTU KHÁC NHAU THẾ NÀO?
Giao thức Modbus RTU và giao tiếp RS485 là hai khái niệm hoàn toàn riêng biệt nhưng thường xuyên song hành cùng nhau, hãy cùng tìm hiểu chi tiết RS485 và Modbus RTU khác nhau thế nào thông qua bảng so sánh trực quan sau đây:
| Tiêu chí | RS485 | Modbus RTU |
| Bản chất | Chuẩn giao tiếp tầng vật lý | Chuẩn giao tiếp tầng ứng dụng |
| Vai trò | Quy định cách truyền tín hiệu điện qua dây dẫn | Quy định cách đóng gói, gửi và giải mã dữ liệu |
| Cơ chế truyền | Tín hiệu vi sai qua 2 dây A/B | Đóng khung dữ liệu dạng nhị phân |
| Cấu trúc dữ liệu | Không quy định | Địa chỉ Slave (1 byte) + Function code (1 byte) + Data (tối đa 252 byte) + CRC-16 (2 byte) |
| Khoảng cách truyền | Tối đa khoảng 1.200m ở tốc độ thấp (9600 bps) | Không giới hạn riêng, phụ thuộc vào lớp vật lý |
| Số thiết bị kết nối | Tối đa 32 thiết bị theo chuẩn | Tối đa 247 địa chỉ Slave |
| Tốc độ truyền | Đạt tới 10 Mbps ở khoảng cách rất ngắn (~12 m) | Thường 9600-19200 bps, có thể đến 115200 bps |
| Mô hình hoạt động | Không quy định | Master-Slave |
| Cơ chế kiểm tra lỗi | Không có cơ chế kiểm tra lỗi | CRC-16, phát hiện lỗi trong quá trình truyền |
| Mối quan hệ | Là "con đường" truyền tín hiệu | Là "ngôn ngữ" chạy trên con đường truyền tín hiệu |
ỨNG DỤNG THỰC TẾ CỦA MODBUS RTU RS485
Dưới đây là các ứng dụng phổ biến hàng đầu của giao thức truyền thông Modbus RTU RS485:
- Thiết bị điều khiển (PLC, HMI, bộ điều khiển): Trao đổi dữ liệu, giám sát và điều khiển thiết bị
- Thiết bị đo lường (đồng hồ đo năng lượng, đồng hồ đo công suất, đồng hồ đo lưu lượng ): Thu thập dữ liệu về năng lượng, lưu lượng và các thông số vận hành.
- Cảm biến (cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất, cảm biến môi trường): Gửi dữ liệu đo được đến bộ điều khiển hoặc hệ thống giám sát.
- Bộ truyền động (biến tần, bộ điều khiển động cơ): Nhận lệnh điều khiển và gửi thông tin trạng thái thiết bị.
- Mô-đun I/O (mô-đun I/O từ xa, mô-đun thu thập dữ liệu): Thu thập tín hiệu từ các thiết bị hiện trường và truyền chúng đến hệ thống điều khiển.
- Thiết bị tự động hóa tòa nhà (bộ điều khiển HVAC, bộ điều khiển chiếu sáng, bộ điều khiển truy cập): Kết nối các thiết bị phân tán với hệ thống quản lý trung tâm.
- Thiết bị quản lý năng lượng (đồng hồ đo điện thông minh, thiết bị giám sát điện năng): Giám sát mức tiêu thụ điện năng và các thông số hệ thống điện.
- Thiết bị giám sát và an ninh (camera, đầu đọc thẻ, bộ điều khiển báo động): Trao đổi dữ liệu với các hệ thống giám sát và điều khiển.
