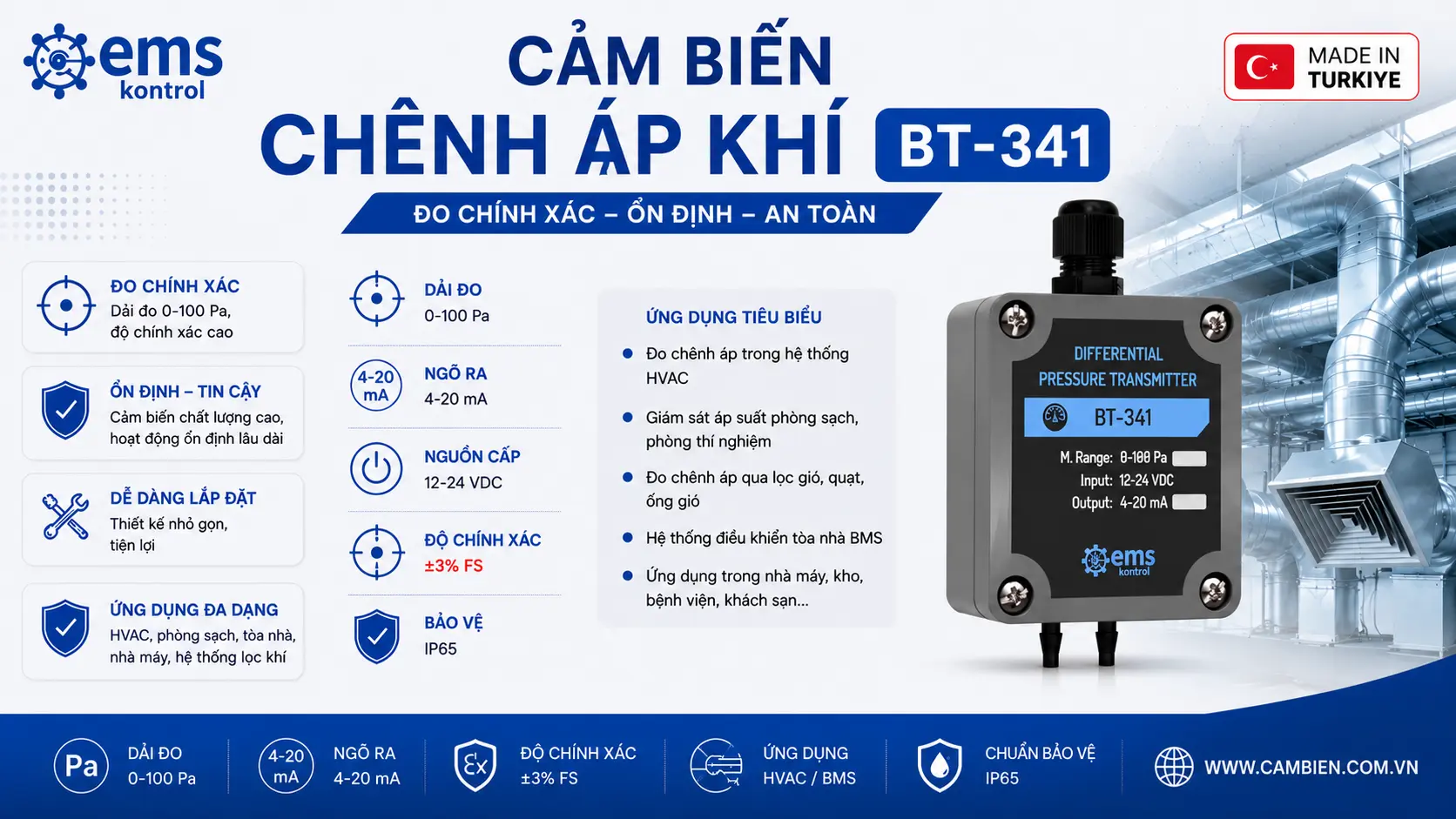

Cảm biến chênh áp BT-341 là thiết bị đo chênh lệch áp suất không khí giữa hai khu vực hoặc hai vị trí trong hệ thống HVAC. Với dải đo thấp 0-100 Pa và ngõ ra analog 4-20mA, BT-341 phù hợp để giám sát chênh áp phòng sạch, chênh áp cầu thang, chênh áp gió trong đường ống và nhiều ứng dụng đo chênh áp khí khác.
Thiết bị chuyển đổi giá trị chênh lệch áp suất thành tín hiệu 4-20mA để truyền về PLC, DDC, bộ điều khiển hoặc hệ thống BMS. Nhờ đó, người vận hành có thể theo dõi áp suất liên tục, phát hiện sớm sự thay đổi bất thường và điều khiển hệ thống quạt hoặc van gió phù hợp với yêu cầu vận hành.
Cảm biến chênh áp BT-341 là gì?
BT-341 là cảm biến chênh áp không khí được thiết kế để đo sự khác biệt áp suất giữa hai đầu vào. Một đầu cảm biến được kết nối với khu vực có áp suất cao, đầu còn lại được kết nối với khu vực có áp suất thấp. Từ hai giá trị này, thiết bị xác định mức chênh áp và chuyển đổi thành tín hiệu analog 4-20mA.
Dải đo 0-100 Pa đặc biệt phù hợp với các ứng dụng có mức chênh áp thấp như phòng sạch, phòng mổ, phòng cách ly, hành lang, buồng đệm, cầu thang tăng áp và hệ thống đường ống gió. Đây là những khu vực yêu cầu cảm biến có độ nhạy tốt để phát hiện những thay đổi áp suất nhỏ trong quá trình vận hành.
Cảm biến chênh áp BT-341 có thể kết nối với hệ thống BMS để hiển thị giá trị chênh áp, ghi lại dữ liệu, phát cảnh báo hoặc điều khiển các thiết bị liên quan. Việc sử dụng tín hiệu 4-20mA giúp thiết bị dễ dàng tích hợp với phần lớn hệ thống điều khiển công nghiệp và tự động hóa tòa nhà hiện nay.
Nguyên lý hoạt động của cảm biến chênh áp BT-341
Cảm biến BT-341 hoạt động dựa trên sự khác biệt áp suất giữa hai cổng đo. Cổng áp suất cao thường được ký hiệu là P+ và cổng áp suất thấp được ký hiệu là P-. Hai cổng này được kết nối đến hai khu vực cần so sánh áp suất bằng ống dẫn khí.
Khi áp suất tại hai đầu bằng nhau, giá trị chênh áp gần bằng 0 Pa và tín hiệu ngõ ra tương ứng ở mức thấp của dải đo. Khi chênh lệch áp suất tăng dần đến 100 Pa, tín hiệu ngõ ra cũng tăng tuyến tính từ 4mA đến 20mA.
Bộ điều khiển nhận tín hiệu từ cảm biến và quy đổi thành giá trị chênh áp thực tế. Dữ liệu này có thể được sử dụng để hiển thị trên màn hình BMS, phát cảnh báo áp suất cao hoặc thấp, giám sát tình trạng bộ lọc và điều khiển tốc độ quạt thông qua biến tần.
Cảm biến chênh áp phòng sạch BT-341
Chênh áp phòng sạch là sự khác biệt áp suất giữa phòng sạch và các khu vực liền kề. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của không khí, hạn chế bụi, vi sinh vật và các tác nhân gây ô nhiễm xâm nhập vào khu vực sản xuất.
Trong phòng sạch áp suất dương, áp suất bên trong phòng được duy trì cao hơn bên ngoài. Khi cửa mở hoặc xuất hiện khe hở, không khí sạch sẽ di chuyển từ trong phòng ra ngoài, giúp hạn chế không khí chưa được xử lý đi vào khu vực sạch.
Đối với phòng cách ly hoặc khu vực cần kiểm soát tác nhân ô nhiễm, hệ thống có thể duy trì áp suất âm để không khí bên trong không phát tán sang khu vực lân cận. Cảm biến chênh áp phòng sạch BT-341 giúp theo dõi liên tục sự chênh lệch áp suất giữa hai khu vực và truyền dữ liệu về BMS để cảnh báo khi áp suất vượt khỏi giới hạn cài đặt.
Mã sản phẩm: BT-341 Có sẵn: 1 CáiGiá cực tốt cho dự án
Với dải đo 0-100 Pa, BT-341 phù hợp cho nhiều ứng dụng như phòng sạch dược phẩm, phòng sản xuất linh kiện điện tử, phòng thí nghiệm, phòng mổ, phòng cách ly, phòng cân, phòng lấy mẫu và khu vực đóng gói thực phẩm.
Cảm biến chênh áp cầu thang BT-341
Chênh áp cầu thang là một thông số quan trọng trong hệ thống tăng áp cầu thang thoát hiểm. Khi xảy ra hỏa hoạn, hệ thống quạt tăng áp đưa không khí vào buồng thang nhằm tạo áp suất cao hơn khu vực hành lang hoặc tầng cháy. Mục tiêu là hạn chế khói xâm nhập vào lối thoát hiểm và hỗ trợ quá trình sơ tán.
Cảm biến chênh áp cầu thang BT-341 có thể được sử dụng để đo sự chênh lệch áp suất giữa buồng thang và khu vực bên ngoài. Tín hiệu 4-20mA từ cảm biến được truyền về tủ điều khiển hoặc hệ thống BMS để giám sát và điều chỉnh hoạt động của quạt tăng áp.
Khi chênh áp cầu thang thấp hơn giá trị yêu cầu, hệ thống có thể tăng tốc độ quạt để bổ sung áp suất. Khi chênh áp quá cao, bộ điều khiển có thể giảm tốc độ quạt hoặc điều khiển van xả áp để tránh gây khó khăn khi mở cửa thoát hiểm.
Việc đo chênh áp cầu thang liên tục giúp hệ thống tăng áp hoạt động ổn định hơn so với phương pháp chỉ điều khiển quạt theo trạng thái đóng hoặc mở. BT-341 đặc biệt phù hợp với hệ thống sử dụng biến tần và cần phản hồi áp suất theo thời gian thực.
Cảm biến chênh áp gió trong hệ thống HVAC
Chênh áp gió là sự khác biệt áp suất không khí giữa hai vị trí trong hệ thống thông gió. Giá trị này có thể được đo giữa hai đoạn ống gió, trước và sau bộ lọc, giữa đường gió cấp và gió hồi hoặc giữa không gian trong phòng và khu vực bên ngoài.
Cảm biến chênh áp gió BT-341 được sử dụng phổ biến trong hệ thống AHU, PAU, FCU, hệ thống hút bụi và hệ thống thông gió công nghiệp. Thiết bị giúp kỹ sư theo dõi tình trạng vận hành của quạt, bộ lọc, van gió và đường ống.
Trong ứng dụng giám sát bộ lọc, hai đầu đo được lắp trước và sau bộ lọc. Khi bộ lọc còn sạch, mức chênh áp thường thấp. Sau một thời gian hoạt động, bụi bẩn tích tụ làm tăng trở lực và khiến chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ BT-341 để cảnh báo thời điểm cần vệ sinh hoặc thay thế bộ lọc.
Giám sát chênh áp gió giúp bảo đảm lưu lượng không khí, duy trì hiệu suất trao đổi nhiệt và giảm tình trạng quạt phải hoạt động với công suất cao do bộ lọc bị nghẹt. Đây cũng là giải pháp bảo trì theo tình trạng thực tế, hiệu quả hơn so với việc thay bộ lọc theo lịch cố định.
Cảm biến chênh áp khí BT-341
Chênh áp khí là khái niệm dùng để chỉ sự khác biệt áp suất của không khí hoặc môi chất khí giữa hai vị trí. Trong các hệ thống HVAC và tự động hóa tòa nhà, môi chất đo phổ biến nhất là không khí sạch hoặc các loại khí không ăn mòn, phù hợp với vật liệu và cấu tạo của cảm biến.
Cảm biến chênh áp khí BT-341 có thể được ứng dụng để giám sát áp suất trong buồng kín, đường ống khí áp suất thấp, tủ kỹ thuật, buồng thử nghiệm và các khu vực cần duy trì áp suất ổn định.
Mã sản phẩm: BT-361 Liên hệ
Trước khi sử dụng BT-341 cho một loại khí cụ thể, cần kiểm tra tính tương thích của môi chất với cảm biến. Không nên tự ý sử dụng thiết bị cho các loại khí ăn mòn, khí dễ cháy hoặc môi trường có nguy cơ ngưng tụ nếu nhà sản xuất không xác nhận thiết bị phù hợp với ứng dụng đó.
Vì sao BT-341 sử dụng dải đo 0-100 Pa?
Dải đo của cảm biến cần được lựa chọn phù hợp với áp suất thực tế của hệ thống. Nếu chọn dải đo quá lớn trong khi giá trị cần đo rất nhỏ, độ phân giải và khả năng nhận biết thay đổi áp suất có thể không tối ưu.
BT-341 có dải đo 0-100 Pa nên phù hợp với các ứng dụng chênh áp thấp. Thiết bị có thể phát hiện những thay đổi áp suất nhỏ trong phòng sạch, cầu thang tăng áp, hệ thống lọc và đường ống gió.
Dải đo 0-100 Pa cũng giúp hệ thống BMS giám sát chi tiết hơn trong toàn bộ vùng áp suất làm việc. Tuy nhiên, kỹ sư cần xác định áp suất vận hành lớn nhất trước khi lựa chọn. Nếu chênh áp thực tế có thể vượt quá 100 Pa, nên sử dụng model có dải đo cao hơn để tránh quá dải và bảo đảm độ bền của cảm biến.
Ưu điểm của ngõ ra 4-20mA
Tín hiệu 4-20mA là một trong những chuẩn analog phổ biến nhất trong tự động hóa công nghiệp. Chuẩn tín hiệu này có khả năng truyền dữ liệu ổn định trên khoảng cách tương đối xa và ít bị ảnh hưởng bởi suy hao điện áp trên dây dẫn.
Trong hệ thống có nhiều biến tần, động cơ, quạt công suất lớn hoặc nguồn gây nhiễu điện từ, tín hiệu 4-20mA thường ổn định hơn tín hiệu điện áp 0-10V. Đây là ưu điểm quan trọng khi cảm biến được lắp tại phòng kỹ thuật, AHU hoặc khu vực cách xa tủ điều khiển.
Mức tín hiệu bắt đầu từ 4mA còn giúp bộ điều khiển phân biệt giữa giá trị đo bằng 0 và tình trạng mất nguồn hoặc đứt dây. Nhờ đó, hệ thống có thể phát hiện lỗi tín hiệu và đưa ra cảnh báo phù hợp.
Thông số kỹ thuật chính của BT-341
Model sản phẩm là BT-341. Đại lượng đo là chênh áp không khí hoặc chênh áp khí phù hợp. Dải đo của thiết bị là 0-100 Pa. Tín hiệu ngõ ra là 4-20mA. Thiết bị được sử dụng để kết nối với PLC, DDC, BMS, bộ hiển thị hoặc bộ điều khiển có ngõ vào analog tương thích.
Các thông số về nguồn cấp, độ chính xác, nhiệt độ hoạt động, cấp bảo vệ, kiểu đấu dây và kích thước lắp đặt cần được kiểm tra theo đúng datasheet của phiên bản sản phẩm được cung cấp.
Hướng dẫn lắp đặt cảm biến chênh áp BT-341
Cảm biến nên được lắp trên bề mặt chắc chắn, khô ráo và hạn chế rung động. Vị trí lắp cần thuận tiện cho việc đấu nối điện, kết nối ống áp suất và kiểm tra thiết bị trong quá trình bảo trì.
Cổng P+ phải được kết nối với khu vực có áp suất cao hơn, trong khi cổng P- được nối với khu vực có áp suất thấp hơn. Nếu đấu ngược hai cổng, tín hiệu đo có thể không đúng với chiều chênh áp yêu cầu.
Ống dẫn áp suất cần có chiều dài phù hợp, không bị gập, nghẹt hoặc rò rỉ. Hai đầu lấy áp nên được bố trí tại vị trí đại diện cho áp suất thực tế, tránh khu vực có luồng gió xoáy mạnh hoặc chịu tác động trực tiếp từ miệng thổi.
Sau khi lắp đặt, cần kiểm tra điểm 0 của cảm biến trong điều kiện hai cổng có cùng áp suất. Việc kiểm tra định kỳ đường ống lấy áp và đầu nối giúp duy trì độ chính xác của toàn bộ hệ thống.
Ứng dụng của cảm biến chênh áp BT-341
BT-341 được sử dụng để đo chênh áp phòng sạch trong nhà máy dược phẩm, điện tử, thực phẩm và bệnh viện. Thiết bị hỗ trợ kiểm soát áp suất dương, áp suất âm và hướng di chuyển của không khí giữa các khu vực.
Trong hệ thống phòng cháy chữa cháy, BT-341 có thể được sử dụng để giám sát chênh áp cầu thang, chênh áp sảnh đệm và phản hồi tín hiệu cho hệ thống điều khiển quạt tăng áp.
Trong hệ thống HVAC, thiết bị được sử dụng để đo chênh áp gió, giám sát bộ lọc AHU, kiểm tra trạng thái quạt và theo dõi áp suất trong đường ống thông gió.
Đối với các ứng dụng công nghiệp, BT-341 còn có thể đo chênh áp khí trong những môi trường phù hợp với giới hạn kỹ thuật và vật liệu của thiết bị.
Bạn đang tìm kiếm cảm biến chênh áp dưới 2 triệu đồng?
Bạn đang tìm kiếm cảm biến chênh áp dưới 2 triệu đồng nhưng vẫn yêu cầu thiết bị có độ chính xác tốt, tín hiệu ổn định và dễ dàng kết nối với hệ thống BMS hoặc PLC? Cảm biến chênh áp BT-341 dải đo 0-100 Pa, ngõ ra 4-20mA là lựa chọn phù hợp cho các ứng dụng đo chênh áp phòng sạch, chênh áp cầu thang, chênh áp gió trong hệ thống HVAC và chênh áp khí áp suất thấp.
BT-341 đáp ứng tốt nhu cầu giám sát áp suất trong phòng sạch, phòng mổ, phòng cách ly, cầu thang tăng áp, sảnh đệm, đường ống gió và bộ lọc AHU. Với mức giá cạnh tranh dưới 2 triệu đồng, thiết bị mang đến giải pháp đo chênh áp tiết kiệm nhưng vẫn bảo đảm khả năng truyền tín hiệu ổn định về hệ thống điều khiển.
Nếu bạn cần một cảm biến chênh áp 0-100 Pa có ngõ ra 4-20mA để thay thế các sản phẩm có giá thành cao, BT-341 là giải pháp đáng cân nhắc cho các dự án HVAC, BMS, phòng sạch và tự động hóa tòa nhà.
Sensors Việt Nam cung cấp cảm biến chênh áp BT-341
SENSORS Việt Nam chuyên cung cấp cảm biến chênh áp BT-341 dải đo 0-100 Pa, ngõ ra 4-20mA cho hệ thống HVAC, BMS, phòng sạch và tự động hóa tòa nhà.
Sản phẩm đáp ứng nhiều ứng dụng như đo chênh áp phòng sạch, chênh áp cầu thang, chênh áp gió trong hệ thống AHU và chênh áp khí trong các hệ thống áp suất thấp. Đội ngũ kỹ thuật của SENSORS Việt Nam hỗ trợ lựa chọn dải đo, tư vấn vị trí lắp đặt, hướng dẫn đấu nối tín hiệu và tích hợp thiết bị với PLC hoặc BMS.
Liên hệ Sensors Việt Nam để được tư vấn cảm biến chênh áp BT-341 phù hợp với yêu cầu kỹ thuật của từng dự án.
