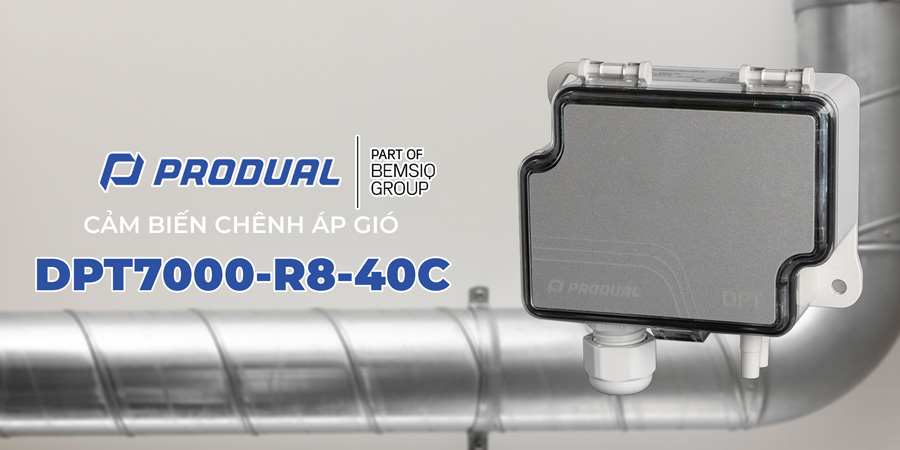

CẢM BIẾN CHÊNH ÁP GIÓ DPT7000-R8-40C là cảm biến dùng để đo chênh lệch áp suất của không khí giữa hai điểm trong hệ thống thông gió hoặc phòng kín. Chênh lệch áp suất (Differential Pressure) là sự khác biệt áp suất giữa hai vị trí trong cùng một hệ thống. Việc đo chênh áp giúp xác định:
Tình trạng bộ lọc gió trong hệ thống AHU
Mức độ lưu thông không khí trong ống gió
Áp suất dương hoặc âm trong phòng sạch
Áp suất tăng áp cầu thang thoát hiểm
Cảm biến hoạt động bằng cách so sánh áp suất tại hai cổng đo (High và Low) để xác định giá trị chênh áp. Sau khi đo, tín hiệu sẽ được chuyển đổi thành tín hiệu 4-20mA hoặc 0-10VDC và truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS, giúp hệ thống điều khiển quạt gió, giám sát bộ lọc và điều chỉnh lưu lượng không khí. Model DPT7000-R8-40C được thiết kế đặc biệt để hoạt động ổn định trong môi trường nhiệt độ thấp đến -40°C, đảm bảo độ chính xác cao và độ bền lâu dài trong các ứng dụng công nghiệp và HVAC.

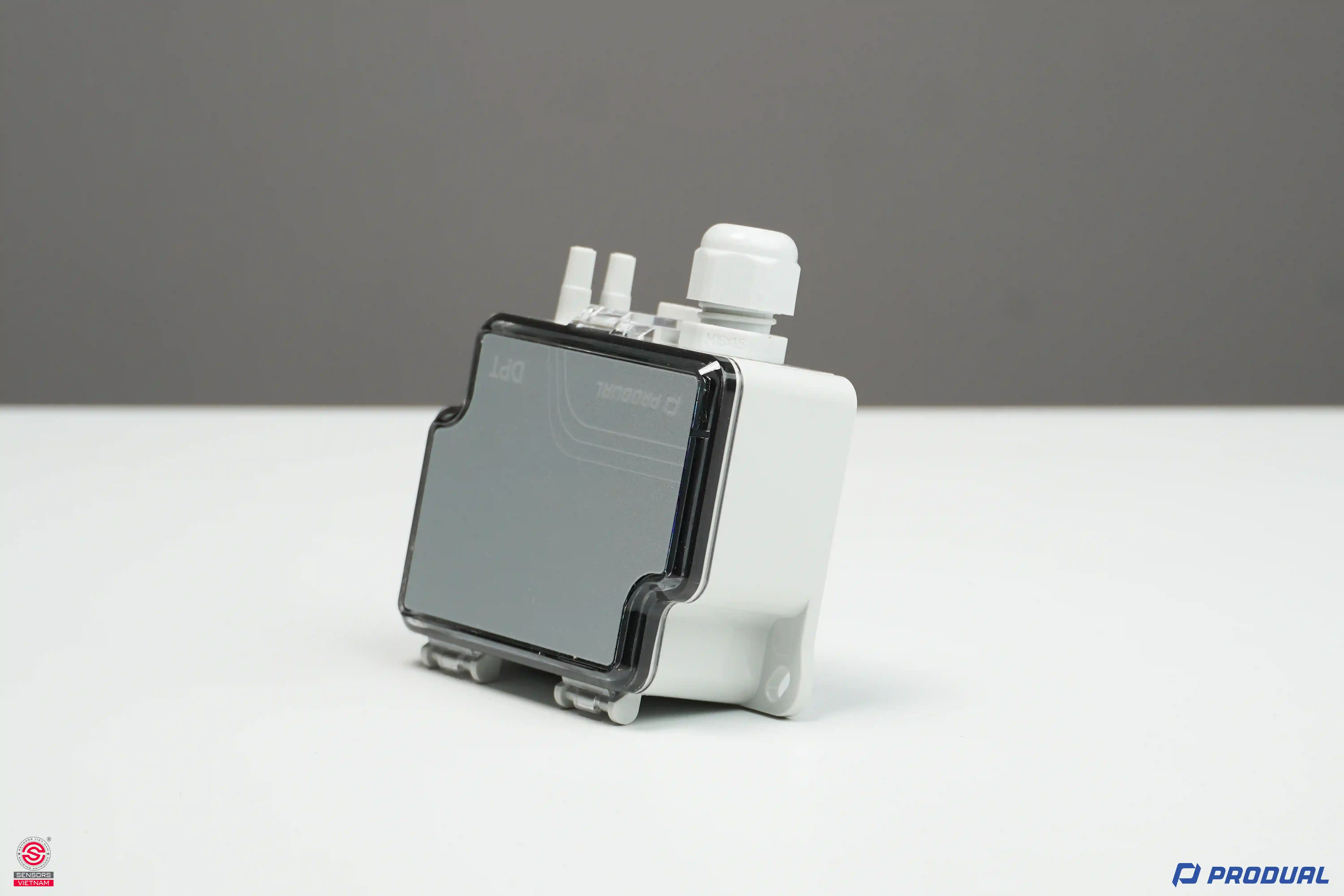

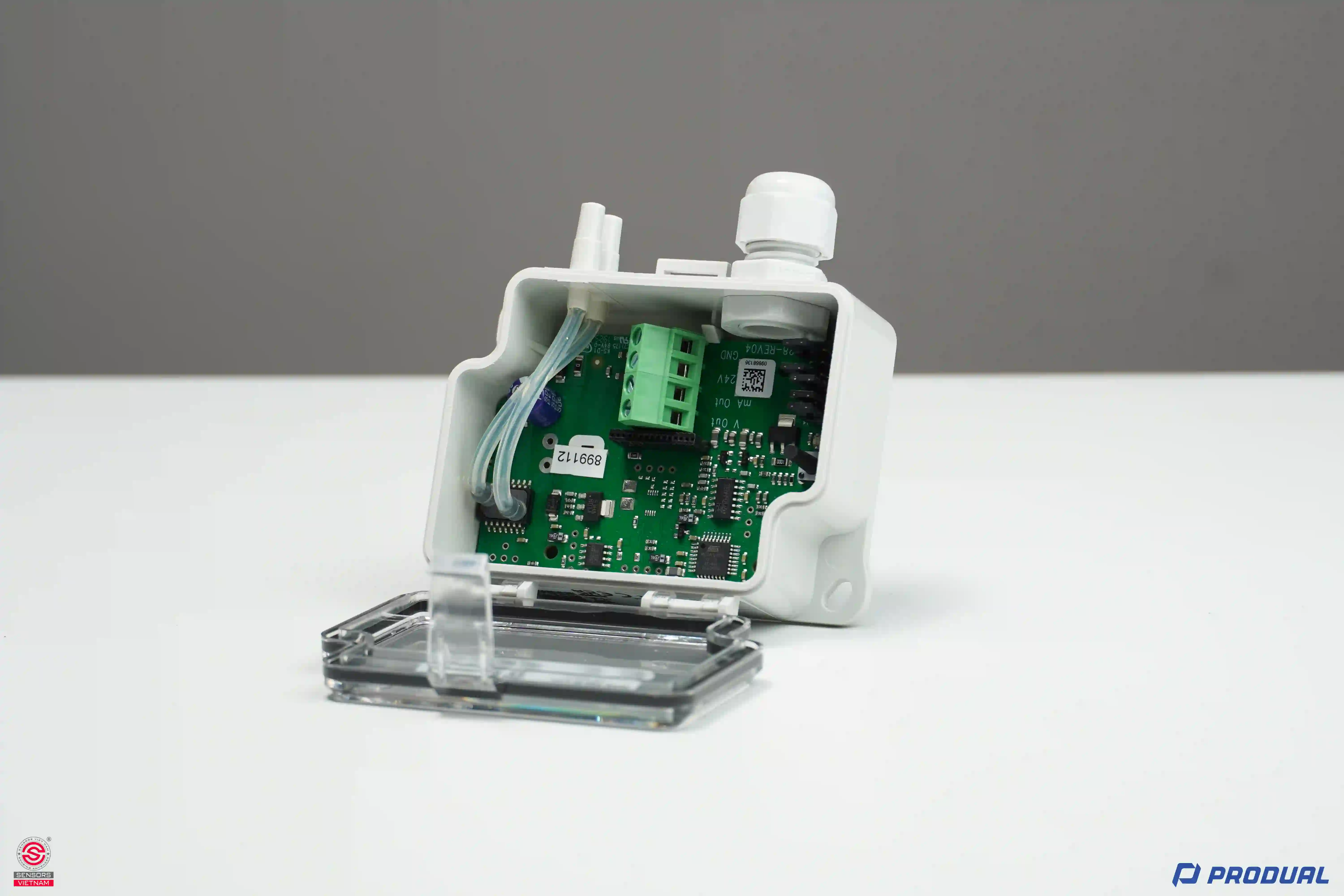

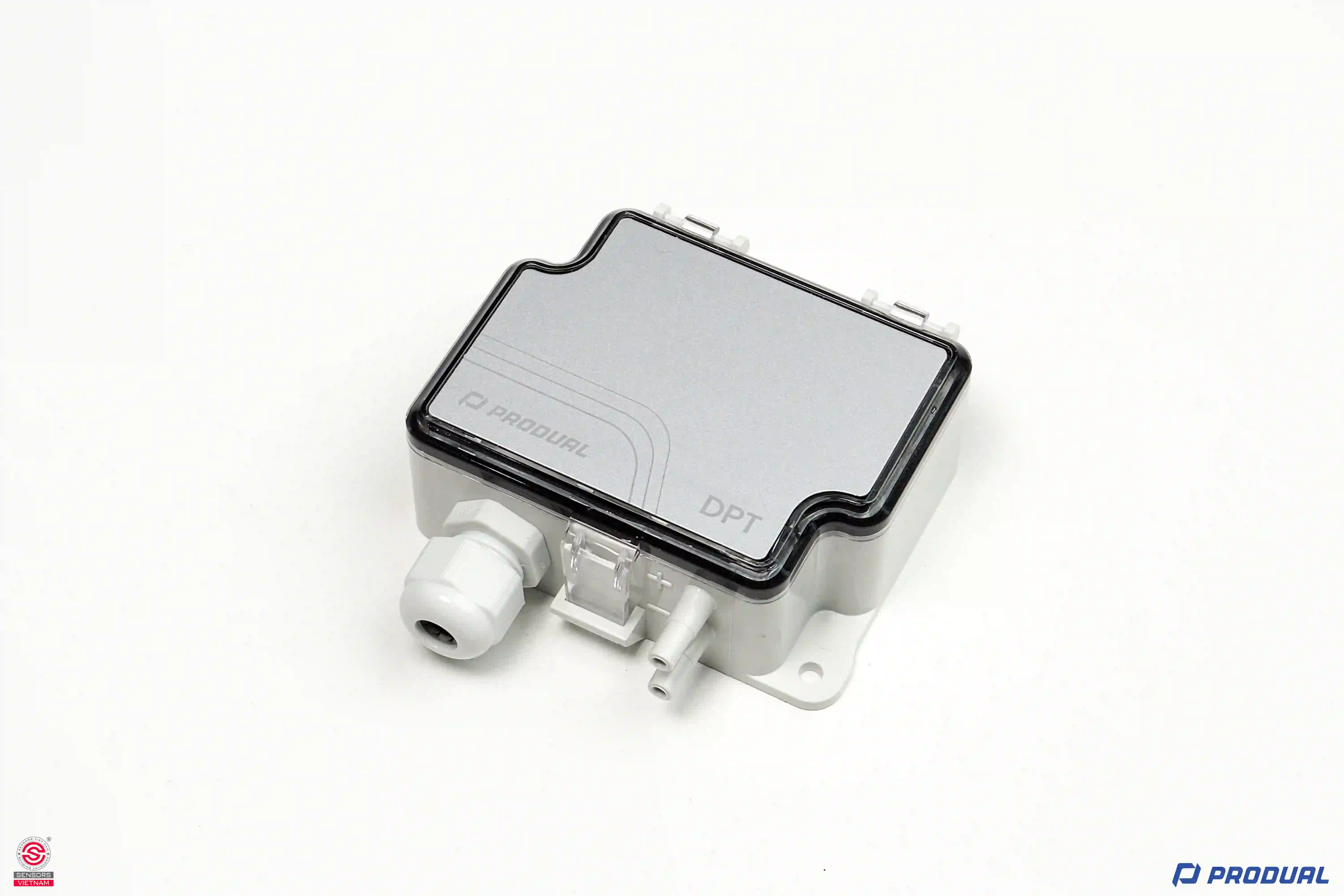

CẤU TẠO CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-40C
Cảm biến DPT7000-R8-40C được thiết kế chuyên dụng cho hệ thống HVAC với các thành phần chính:
Cảm biến áp suất vi sai (Differential Pressure Sensor) dùng để đo chênh lệch áp suất giữa hai điểm
Hai cổng đo áp suất (High và Low) để kết nối với ống dẫn khí
Mạch xử lý tín hiệu giúp chuyển đổi tín hiệu đo thành tín hiệu điện
Ngõ ra tín hiệu 4-20mA và 0-10VDC để truyền dữ liệu về hệ thống điều khiển
Vỏ nhựa công nghiệp bền bỉ giúp bảo vệ linh kiện bên trong
Thiết kế lắp đặt dễ dàng phù hợp cho tường hoặc tủ kỹ thuật
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-40C
Cảm biến hoạt động theo quy trình đo chênh lệch áp suất:
Bước 1: Lấy mẫu áp suất
Hai ống dẫn khí được kết nối vào hai cổng đo High và Low để lấy áp suất tại hai vị trí khác nhau trong hệ thống.
Bước 2: So sánh áp suất
Cảm biến vi sai bên trong thiết bị sẽ so sánh hai giá trị áp suất để xác định giá trị chênh lệch áp suất.
Bước 3: Xuất tín hiệu điều khiển
Giá trị chênh áp sau khi được xử lý sẽ được chuyển đổi thành tín hiệu 4-20mA hoặc 0-10VDC để truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-40C
- Dải đo tùy chỉnh 0-1000, 0-1500, 0-500 Pa, 0-2000, 0-2500, 0-3000, 0-4000 Pa, 0-5000, 0-7000 Pa
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Chịu nhiệt độ âm -40 độ
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện ống PVC 2m và đế gắn
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan
.jpg)
ỨNG DỤNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-40C
Cảm biến chênh áp gió PRODUAL DPT7000-R8-40C được sử dụng rộng rãi trong các hệ thống HVAC và các công trình cần kiểm soát áp suất không khí.
Đo chênh áp gió cầu thang thoát hiểm
Thiết bị được sử dụng để giám sát áp suất dương trong cầu thang thoát hiểm của các tòa nhà. Khi hệ thống quạt tăng áp hoạt động, cảm biến sẽ đo chênh lệch áp suất giữa cầu thang và khu vực bên ngoài nhằm ngăn khói lan vào khu vực thoát hiểm khi xảy ra cháy.
Đo chênh áp trong hệ thống ống gió HVAC
Cảm biến được lắp đặt trong hệ thống ống gió để đo chênh lệch áp suất giữa hai điểm trong đường ống, giúp giám sát hoạt động của quạt gió và điều chỉnh lưu lượng gió trong hệ thống thông gió và điều hòa không khí.
Giám sát bộ lọc gió trong AHU
Thiết bị có thể được sử dụng để đo chênh lệch áp suất trước và sau bộ lọc gió trong các hệ thống AHU hoặc hệ thống xử lý không khí. Khi chênh áp tăng cao, hệ thống có thể phát hiện bộ lọc bị bẩn và cần thay thế.
Đo chênh áp phòng sạch
Trong phòng sạch, cảm biến được sử dụng để giám sát sự chênh lệch áp suất giữa các khu vực, giúp kiểm soát hướng di chuyển của luồng không khí và ngăn ngừa nhiễm bẩn giữa các phòng.
Ứng dụng trong kho lạnh và môi trường nhiệt độ thấp
Nhờ khả năng hoạt động ổn định trong môi trường nhiệt độ âm đến -40°C, model DPT7000-R8-40C đặc biệt phù hợp cho kho lạnh, nhà máy thực phẩm, hệ thống HVAC ngoài trời hoặc các khu vực có nhiệt độ thấp.
MUA PRODUAL DPT7000-R8-40C TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị phân phối chính hãng các dòng cảm biến HVAC Produal - Phần Lan tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, đầy đủ CO/CQ, bảo hành theo tiêu chuẩn của nhà sản xuất và hỗ trợ kỹ thuật chuyên sâu. Liên hệ Sensors Việt Nam để được tư vấn kỹ thuật và báo giá tốt nhất cho sản phẩm CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-40C cùng nhiều dòng cảm biến HVAC khác.
