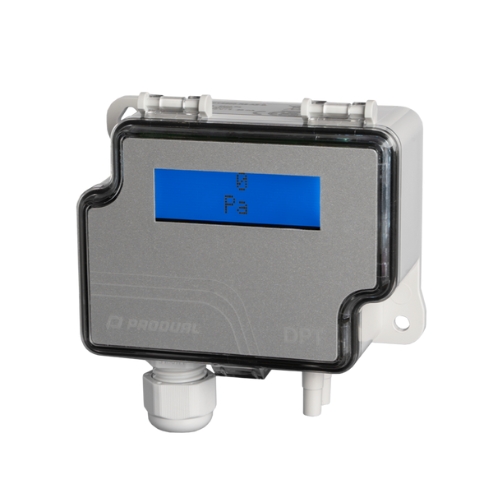

CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

CẢM BIẾN CHÊNH ÁP GIÓ DPT7000-R8-AZ-D là cảm biến dùng để đo chênh lệch áp suất của không khí giữa hai điểm trong hệ thống thông gió hoặc phòng kín.Thiết bị được trang bị màn hình hiển thị LCD, giúp người vận hành dễ dàng theo dõi giá trị chênh áp trực tiếp tại vị trí lắp đặt mà không cần truy cập hệ thống điều khiển. Chênh lệch áp suất (Differential Pressure) là sự khác biệt áp suất giữa hai vị trí trong cùng một hệ thống. Việc đo chênh áp giúp xác định:

• Tình trạng bộ lọc gió trong hệ thống AHU

• Mức độ lưu thông không khí trong ống gió

• Áp suất dương hoặc áp suất âm trong phòng sạch

• Áp suất tăng áp cầu thang thoát hiểm

Cảm biến hoạt động bằng cách so sánh áp suất tại hai cổng đo (High và Low) để xác định giá trị chênh áp. Sau khi đo, tín hiệu sẽ được chuyển đổi thành tín hiệu 4-20mA hoặc 0-10VDC và truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS, giúp hệ thống điều khiển quạt gió, giám sát bộ lọc và điều chỉnh lưu lượng không khí.

Điểm nổi bật của model DPT7000-R8-AZ-D là tích hợp Automatic Zeroing, cho phép cảm biến tự động hiệu chỉnh điểm 0 theo chu kỳ, giúp loại bỏ sai số do nhiệt độ, độ ẩm hoặc sự lão hóa của cảm biến trong quá trình vận hành lâu dài.

CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ

Liên hệ

CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

Liên hệ

CẤU TẠO CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

Cảm biến DPT7000-R8-AZ-D được thiết kế chuyên dụng cho hệ thống HVAC với các thành phần chính:

• Cảm biến áp suất vi sai (Differential Pressure Sensor) dùng để đo chênh lệch áp suất giữa hai điểm

• Màn hình LCD hiển thị giá trị chênh áp giúp theo dõi trực tiếp tại thiết bị

• Hai cổng đo áp suất (High và Low) để kết nối với ống dẫn khí

• Mạch xử lý tín hiệu giúp chuyển đổi tín hiệu đo thành tín hiệu điện

• Bộ xử lý Automatic Zeroing giúp tự động cân bằng điểm 0

• Ngõ ra tín hiệu 4-20mA và 0-10VDC để truyền dữ liệu về hệ thống điều khiển

• Vỏ nhựa công nghiệp bền bỉ bảo vệ các linh kiện bên trong

• Thiết kế lắp đặt dễ dàng phù hợp cho tường hoặc tủ kỹ thuật

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

Cảm biến hoạt động theo quy trình đo chênh lệch áp suất:

Bước 1: Lấy mẫu áp suất
Hai ống dẫn khí được kết nối vào hai cổng đo High và Low để lấy áp suất tại hai vị trí khác nhau trong hệ thống.

Bước 2: So sánh áp suất
Cảm biến vi sai bên trong thiết bị sẽ so sánh hai giá trị áp suất để xác định giá trị chênh lệch áp suất.

Bước 3: Hiệu chỉnh Automatic Zeroing
Hệ thống Automatic Zeroing sẽ tự động cân bằng điểm 0 theo chu kỳ, giúp loại bỏ sai số và duy trì độ chính xác của phép đo.

Bước 4: Xuất tín hiệu điều khiển
Giá trị chênh áp sau khi được xử lý sẽ được chuyển đổi thành tín hiệu 4-20mA hoặc 0-10VDC để truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS.

THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Automatic zeroing
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện ống PVC 2m và đế gắn
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan

ỨNG DỤNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D

Cảm biến chênh áp gió PRODUAL DPT7000-R8-AZ-D được sử dụng rộng rãi trong các hệ thống HVAC và các công trình cần kiểm soát áp suất không khí.

Đo chênh áp gió cầu thang thoát hiểm

Thiết bị được sử dụng để giám sát áp suất dương trong cầu thang thoát hiểm của các tòa nhà. Khi hệ thống quạt tăng áp hoạt động, cảm biến sẽ đo chênh lệch áp suất giữa cầu thang và khu vực bên ngoài nhằm ngăn khói lan vào khu vực thoát hiểm khi xảy ra cháy.

Đo chênh áp trong hệ thống ống gió HVAC

Cảm biến được lắp đặt trong hệ thống ống gió để đo chênh lệch áp suất giữa hai điểm trong đường ống, giúp giám sát hoạt động của quạt gió và điều chỉnh lưu lượng gió trong hệ thống thông gió và điều hòa không khí.

Giám sát bộ lọc gió trong AHU

Thiết bị có thể được sử dụng để đo chênh lệch áp suất trước và sau bộ lọc gió trong các hệ thống AHU hoặc hệ thống xử lý không khí. Khi chênh áp tăng cao, hệ thống có thể phát hiện bộ lọc bị bẩn và cần thay thế.

Đo chênh áp phòng sạch

Trong phòng sạch, cảm biến được sử dụng để giám sát sự chênh lệch áp suất giữa các khu vực, giúp kiểm soát hướng di chuyển của luồng không khí và ngăn ngừa nhiễm bẩn giữa các phòng.

Ứng dụng trong phòng thí nghiệm và phòng cách ly

Thiết bị cũng được sử dụng để giám sát áp suất âm trong phòng thí nghiệm, phòng cách ly hoặc các khu vực cần kiểm soát áp suất, đảm bảo điều kiện môi trường luôn đạt yêu cầu vận hành.

MUA PRODUAL DPT7000-R8-AZ-D TẠI SENSORS VIỆT NAM

Sensors Việt Nam là đơn vị phân phối chính hãng các dòng cảm biến HVAC Produal - Phần Lan tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, đầy đủ CO/CQ, bảo hành theo tiêu chuẩn của nhà sản xuất và hỗ trợ kỹ thuật chuyên sâu. Liên hệ Sensors Việt Nam để được tư vấn kỹ thuật và báo giá tốt nhất cho sản phẩm CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8-AZ-D cùng nhiều dòng cảm biến HVAC khác.
