Cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D là thiết bị đo chênh áp và áp suất tĩnh dành cho khí sạch, không cháy nổ, tích hợp hai cảm biến áp suất. Với dải đo -250 đến 2.500 Pa, giao tiếp Modbus RTU RS485 và màn hình hiển thị, thiết bị giúp hệ thống BMS/HVAC theo dõi áp suất, tình trạng lọc và lưu lượng gió một cách chính xác, ổn định.
CẢM BIẾN CHÊNH ÁP KHÍ 2 KÊNH LÀ GÌ?
Cảm biến chênh áp khí là thiết bị đo hiệu số áp suất giữa hai điểm. Trong hệ thống thông gió, người ta thường đo áp suất trước và sau bộ lọc, trước và sau quạt, hoặc giữa hai khu vực cần kiểm soát áp suất.
Cảm biến chênh áp khí 2 kênh (điển hình như DPT-Dual-2500-MOD-D) được trang bị hai cảm biến áp suất riêng biệt, cho phép đo đồng thời hai điểm áp suất khác nhau. Điều này đặc biệt hữu ích khi cần theo dõi áp suất trước và sau bộ lọc, áp suất hai phòng có yêu cầu kiểm soát chênh áp hoặc hai đoạn ống gió trong cùng một hệ thống HVAC.
SƠ LƯỢC VỀ CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D
Tên gọi DPT-Dual-2500-MOD-D có thể hiểu như sau:
- "DPT" là differential pressure transmitter (bộ truyền cảm biến chênh áp)
- “Dual” là hai cảm biến
- “2500” là dải đo -250 đến 2.500 Pa
- “MOD” thể hiện giao tiếp Modbus
- “D” là phiên bản có màn hình hiển thị.
Cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D phù hợp với các hệ thống cần theo dõi áp suất không khí hoặc khí không cháy nổ. Ứng dụng phổ biến nhất của thiết bị này là giám sát bộ lọc trong hệ thống HVAC, phòng sạch, phòng lab, bệnh viện, nhà máy và trung tâm dữ liệu.
Ngoài ra, cảm biến còn được dùng để đo áp suất tĩnh trong ống gió, giám sát quạt, hộp gió VAV, damper và các thiết bị xử lý không khí. Với hai ngõ vào đa năng, DPT-Dual-2500-MOD-D còn có thể đọc tín hiệu nhiệt độ từ cảm biến Pt1000, Ni1000, Ni1000-LG hoặc NTC 10k.
CẤU TẠO CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D

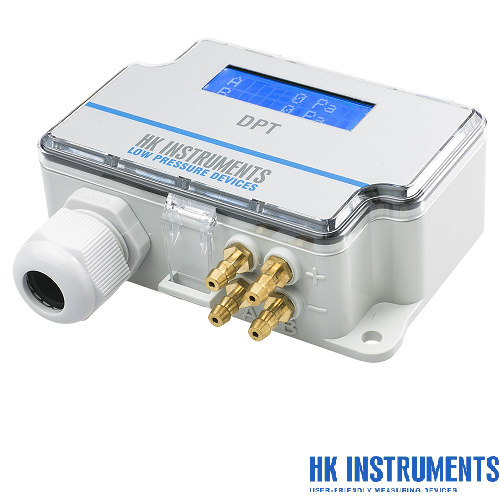

Cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D có dạng hộp nhỏ, lắp tường hoặc lắp trên tấm thiết bị. Trên thân máy có hai cổng lấy áp, hai cảm biến áp suất, màn hình LCD hai dòng, nút cài đặt và terminal đấu dây. Vỏ thiết bị đạt cấp bảo vệ IP54, phù hợp lắp trong phòng kỹ thuật hoặc khu vực có bụi nhẹ.
Hai cổng áp suất được đánh dấu rõ áp suất cao (+) và áp suất thấp (-). Người lắp đặt sẽ nối ống silicone từ hai điểm cần đo về hai cổng này. Cảm biến áp suất MEMS không có dòng khí đi qua, nên hạn chế bị bụi và dòng khí ảnh hưởng trực tiếp đến bộ phận cảm nhận.
Màn hình LCD hai dòng cho phép đọc giá trị của kênh A và kênh B ngay tại hiện trường. Khi có cảm biến nhiệt độ hoặc tín hiệu ngoài được nối vào, màn hình cũng có thể hiển thị các giá trị này.
NGUYÊN LÝ VẬN HÀNH CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D
Nguyên lý hoạt động của cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D rất đơn giản: Khi không khí đi qua bộ lọc, van, ống gió hoặc một khu vực có lực cản, áp suất hai bên sẽ khác nhau. Cảm biến đo áp suất tại cổng áp cao và cổng áp thấp, sau đó tính hiệu số giữa hai giá trị này.
Kết quả đo được hiển thị trên màn hình và truyền về BMS/PLC/hệ thống giám sát thông qua Modbus RTU. Khác với các dòng cảm biến chênh áp thông thường chỉ xuất tín hiệu 4-20 mA hay 0-10 V, DPT-Dual-2500-MOD-D truyền dữ liệu dạng số qua RS485.
Cách truyền dữ liệu này giúp hệ thống đọc được giá trị áp suất ổn định hơn, đặc biệt khi khoảng cách từ cảm biến đến tủ điều khiển khá xa. Người dùng cũng không cần thêm nhiều module analog đầu vào cho từng kênh đo.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D
Các thông số nổi bật của cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D gồm:
- Model: DPT-Dual-2500-MOD-D
- Dải đo: -250 đến 2.500 Pa cho mỗi cảm biến
- Số kênh đo: 2 cảm biến áp suất độc lập
- Loại khí đo: Không khí khô hoặc khí không cháy nổ
- Giao tiếp: Modbus RTU RS485
- Ngõ vào đa năng: 2 ngõ (0-10 V, tín hiệu số hoặc trở kháng)
- Cảm biến nhiệt tương thích: Pt1000, Ni1000, Ni1000-LG, NTC 10k
- Nguồn cấp: 24 VDC ±10% hoặc 24 VAC ±10%
- Công suất tiêu thụ: Dưới 1,3 W
- Độ chính xác: Dưới 125 Pa: 1% ±2 Pa; trên 125 Pa: 1% ±1 Pa
- Thời gian đáp ứng: 1 - 20 giây, cài đặt qua menu
- Hiệu chuẩn điểm 0: Bằng nút nhấn hoặc qua Modbus
- Nhiệt độ làm việc: -20 đến +50°C
- Cấp bảo vệ: IP54
- Đơn vị hiển thị: Pa, kPa, mbar, inchWC, mmWC, psi
- Màn hình: LCD 2 dòng, hiển thị kênh A và kênh B
- Xuất xứ: Produal - Phần Lan
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D
Các ứng dụng thực tế phổ biến nhất của cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D gồm:
Giám sát bộ lọc không khí
Đây là ứng dụng phổ biến nhất của cảm biến chênh áp khí DPT-Dual-2500-MOD-D. Người dùng lắp một đầu ống trước filter và một đầu ống sau filter. Khi filter sạch, chênh áp thấp. Khi filter bẩn dần, chênh áp tăng lên. Khi giá trị vượt ngưỡng cài đặt, BMS sẽ cảnh báo cần vệ sinh hoặc thay filter. Với DPT-Dual-2500-MOD-D, người dùng có thể giám sát hai bộ lọc cùng lúc. Ví dụ, kênh A đo filter thô và kênh B đo filter tinh. Hoặc một kênh đo filter và kênh còn lại đo một bộ phận khác trong hệ thống.
Kiểm soát áp suất phòng sạch
Trong phòng sạch, phòng lab hoặc khu vực sản xuất dược phẩm, việc giữ mức chênh áp đúng thiết kế giữa các phòng rất quan trọng. Nếu áp suất không đúng, không khí nhiễm bẩn có thể di chuyển sang khu vực cần bảo vệ. Cảm biến chênh lệch áp suất gió DPT-Dual-2500-MOD-D có thể đo hai cặp phòng hoặc hai vùng có yêu cầu kiểm soát áp suất khác nhau. Dữ liệu được đưa về BMS để theo dõi, cảnh báo và lưu lịch sử vận hành.
Giám sát AHU và hệ thống VAV
Trong hệ thống AHU, cảm biến chênh áp khí có thể đo áp suất tĩnh hoặc chênh áp tại hai vị trí trên đường ống gió. Dữ liệu này giúp đánh giá hiệu suất quạt, phát hiện trở lực bất thường và kiểm tra tình trạng damper. Với hệ thống VAV, việc theo dõi áp suất ống nhánh và ống chính giúp hệ thống điều khiển duy trì lưu lượng phù hợp với nhu cầu thực tế. Nhờ đó, quạt có thể vận hành hiệu quả hơn và tiết kiệm điện hơn.
Giám sát lọc bụi công nghiệp
Trong nhà máy hoặc hệ thống hút bụi, chênh áp qua filter, túi vải hoặc thiết bị xử lý khí là chỉ số quan trọng. Khi chênh áp tăng, thiết bị lọc có thể đang bị bẩn hoặc tắc. Khi chênh áp giảm bất thường, có thể xảy ra rò rỉ hoặc hư hỏng. Cảm biến chênh áp khí DPT-Dual-2500-MOD-D phù hợp với không khí khô và khí không cháy nổ. Với môi trường có hơi axit, dung môi, bụi dẫn điện hoặc khí dễ cháy nổ, cần kiểm tra kỹ điều kiện làm việc trước khi lựa chọn thiết bị.
MUA CẢM BIẾN CHÊNH ÁP KHÍ MODBUS 2 KÊNH DPT-Dual-2500-MOD-D CHÍNH HÃNG - GIÁ TỐT TẠI SENSORS VIỆT NAM
Sensors Việt Nam cung cấp cảm biến chênh áp khí Modbus 2 kênh DPT-Dual-2500-MOD-D chính hãng, cùng các phụ kiện ống lấy áp, ống silicone và giải pháp tích hợp BMS. Sản phẩm có đầy đủ CO/CQ, chính sách giá tốt, bảo hành 12 tháng, giao hàng nhanh chóng toàn quốc và có đội ngũ kỹ thuật tư vấn cách chọn dải đo, vị trí lấy áp, sơ đồ đấu nối Modbus cùng phương án giám sát phù hợp với từng dự án.
Nếu bạn cần báo giá hoặc tư vấn kỹ thuật cho cảm biến chênh áp gió Modbus DPT-Dual-2500-MOD-D, hãy liên hệ Sensors Việt Nam qua website https://cambien.com.vn/ | https://www.sensors.vn/ để nhận hỗ trợ nhanh chóng và tận tình nhất.
