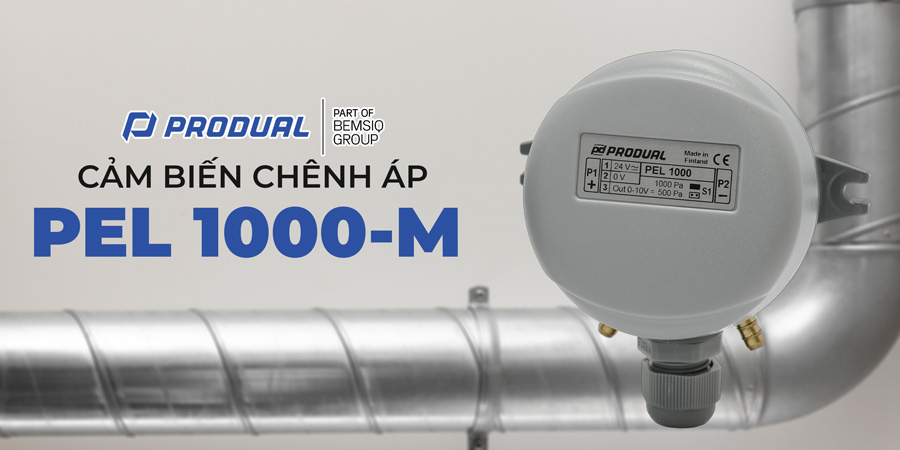

CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M là phiên bản Modbus của dòng PEL 1000, tích hợp giao tiếp Modbus RTU RS-485 để truyền dữ liệu chênh áp hoặc lưu lượng gió đến BMS/PLC. Thiết bị đo chênh áp giữa hai điểm (trước/sau lọc gió, hai điểm trên ống gió, hoặc trong phòng sạch/cầu thang), bù nhiệt độ môi trường tự động để đảm bảo độ ổn định cao. Phạm vi đo có thể tùy chỉnh ngay tại hiện trường (commissioning) để phù hợp với ứng dụng cụ thể. Chức năng zeroing thủ công bằng nút bấm trên bo mạch (ngắt ống đo áp và nhấn nút) giúp loại bỏ drift zero point khi cần. Người dùng có thể chọn thời gian damping (2 s hoặc 8 s) để lọc nhiễu loạn (turbulence) trong dòng khí, và chuyển đổi ngõ ra từ đo chênh áp sang chế độ điều khiển (controller mode) qua công cụ ML-SER. Với dải đo 0…500 Pa hoặc 0…1000 Pa (cài đặt gốc), PEL 1000-M đáp ứng hầu hết các ứng dụng chênh áp thông thường trong hệ thống thông gió tòa nhà, phòng sạch, bệnh viện, trung tâm dữ liệu và nhà máy.

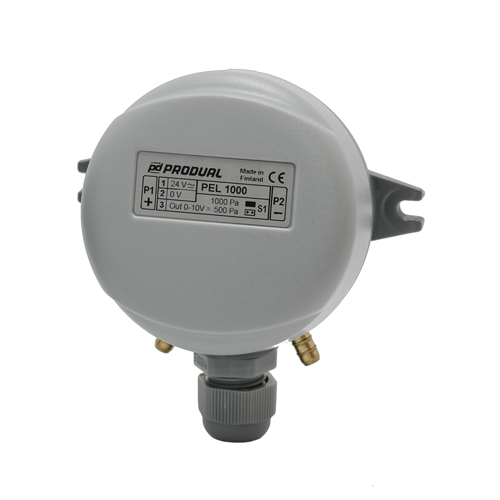

CẤU TẠO CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M
CẢM BIẾN CHÊNH ÁP PEL 1000-M được thiết kế bền bỉ, tích hợp Modbus:
- Vỏ nhựa chịu nhiệt cao cấp, đạt chuẩn IP54 chống bụi và nước.
- Cảm biến chênh áp chính xác, bù nhiệt độ tự động.
- Zeroing thủ công bằng nút bấm trên bo mạch (ngắt ống đo và nhấn nút).
- Thời gian damping chọn được: 2 s hoặc 8 s (giảm ảnh hưởng turbulence).
- Ngõ ra: 0-10 VDC (chênh áp tuyến tính hoặc lưu lượng tuyến tính).
- Giao tiếp: Modbus RTU RS-485 để truyền dữ liệu đến BMS/PLC.
- Đầu nối ống đo áp (pressure ports) tiêu chuẩn cho ống mềm hoặc ống đồng.
- Khối đầu nối nghiêng 45° giúp đấu nối dây dễ dàng.
- Nguồn cấp: 24 V AC/DC.
- Kích thước nhỏ gọn, dễ lắp đặt trên ống gió, AHU hoặc tủ điều khiển.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M
Thiết bị đo chênh áp qua cảm biến chênh áp chính xác:
- Chênh áp giữa hai điểm đo được cảm biến chuyển đổi thành tín hiệu nội bộ.
- Tín hiệu được bù nhiệt độ môi trường tự động để đảm bảo độ chính xác trong điều kiện thay đổi nhiệt độ.
- Zeroing thủ công bằng nút bấm trên bo mạch: ngắt ống đo áp và nhấn nút để hiệu chỉnh zero point khi cần.
- Người dùng chọn thời gian damping (2 s hoặc 8 s) để lọc nhiễu loạn (turbulence) trong dòng khí.
- Tín hiệu cuối cùng được chuyển đổi thành ngõ ra analog 0-10 VDC (chênh áp tuyến tính hoặc lưu lượng tuyến tính) và truyền dữ liệu qua Modbus RTU RS-485 đến BMS/PLC.
- Modbus cho phép đọc giá trị chênh áp, lưu lượng gió, trạng thái thiết bị và cài đặt thông số từ xa qua công cụ ML-SER.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M
- Dải đo 0...500 Pa or 0...1000 Pa tùy chỉnh
- Ngõ ra 0-10VDC/ Modbus RS485
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ PRODUAL/ PHẦN LAN
ỨNG DỤNG CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M
CẢM BIẾN CHÊNH ÁP PRODUAL PEL 1000-M được ứng dụng rộng rãi trong hệ thống thông gió tòa nhà nhờ khả năng đo chính xác, ổn định và giao tiếp Modbus:
- Giám sát chênh áp lọc gió trong AHU/FCU - cảnh báo tắc lọc kịp thời, truyền dữ liệu qua Modbus đến trung tâm giám sát.
- Giám sát lưu lượng gió trong ống gió - ngõ ra lưu lượng tuyến tính giúp tính toán lưu lượng gió trực tiếp, điều khiển quạt biến tần (VFD) và tối ưu hóa năng lượng.
- Tạo và duy trì áp lực trong phòng sạch, phòng thí nghiệm - đảm bảo áp dương/âm ổn định theo tiêu chuẩn, Modbus hỗ trợ theo dõi từ xa.
- Giám sát chênh áp cầu thang áp lực dương - duy trì áp lực dương ngăn khói lan (thường 25-50 Pa), tích hợp báo động và điều khiển quạt hút khói.
- Tích hợp BMS - truyền dữ liệu chênh áp, lưu lượng gió và trạng thái thiết bị qua Modbus RS-485, theo dõi thời gian thực, cảnh báo tắc lọc và điều chỉnh quạt tự động.
Sản phẩm giúp giám sát chênh áp và lưu lượng gió chính xác, hỗ trợ điều khiển thông minh qua Modbus, tối ưu hóa năng lượng và duy trì chất lượng không khí trong hệ thống HVAC/R.
