Turbine (hơi nước, khí đốt hay thủy lực) đều vận hành ở tốc độ cực cao trong điều kiện áp suất, nhiệt độ và tải trọng khắc nghiệt. Vì thế mà một sự thay đổi nhỏ trong đặc tính rung động có thể chính là tín hiệu mở đầu cho một hoặc nhiều nguy cơ hỏng hóc nghiêm trọng sắp xảy ra. Cảm biến đo độ rung turbine là trợ thủ đắc lực giúp các kỹ sư có thể hành động đúng lúc để cứu cả một hệ thống, thay vì phản ứng sau sự cố.
TẠI SAO CẦN GIÁM SÁT TÌNH TRẠNG RUNG ĐỘNG TRÊN TURBINE?
Turbine không phải thiết bị quay thông thường - nó vận hành ở tốc độ cực kỳ cao (từ 1.500 - 30.000 vòng/phút, tùy loại), sở hữu khối lượng lớn và dung sai cơ khí rất chặt. Ở tốc độ này, chỉ cần sai lệch khối lượng vài gam trên rotor cũng đủ tạo ra lực ly tâm hàng tấn và gây rung mạnh theo cấp số nhân nếu không được phát hiện - xử lý kịp thời.
Các lỗi đặc trưng gây ra tình trạng rung bất thường trên turbine gồm:
- Mất cân bằng rotor: Đây là lỗi phổ biến nhất, nó xuất hiện ở tần số đúng bằng tốc độ quay (1×RPM) và có biên độ tăng dần theo thời gian.
- Lệch trục: Tín hiệu rung của lỗi này rất nổi bật - ở 2×RPM, thường kèm theo rung dọc trục mạnh.
- Mài mòn ổ lăn: Lỗi này thường xuất hiện tín hiệu ở tần số cao (BPFI, BPFO, BSF) và dễ dàng phát hiện sớm nhất thông qua phân tích phổ tần.
- Cộng hưởng cấu trúc: Khi tần số kích thích trùng với tần số tự nhiên của bệ máy, biên độ rung sẽ tăng đột ngột mặc dù lỗi nguồn gốc không lớn.
Thông thường, cảm biến đo độ rung turbine phải đáp ứng dải tần rộng, độ chính xác cao và hoạt động ổn định trong môi trường có nhiệt độ cao.

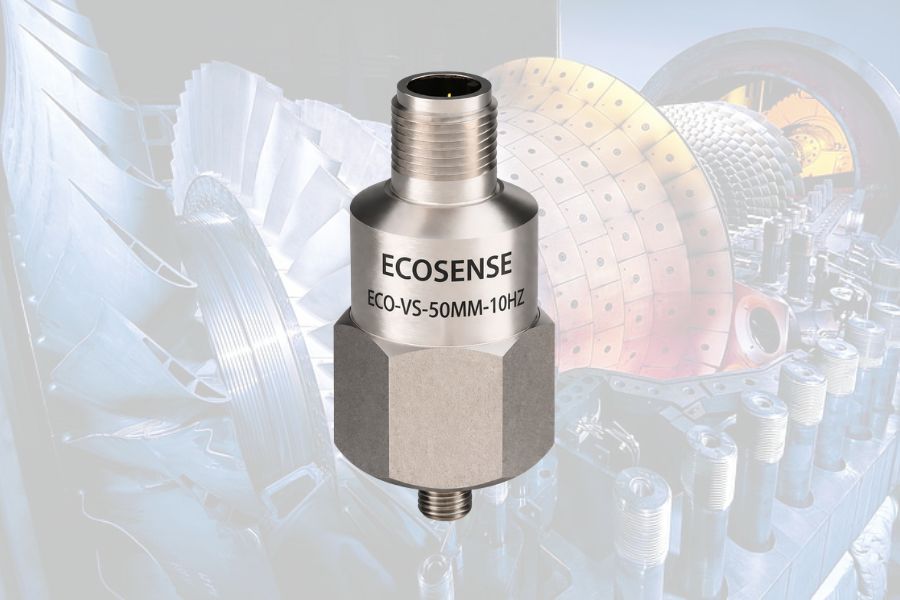

CẢM BIẾN ĐO ĐỘ RUNG TURBINE LÀ GÌ?
Cảm biến đo độ rung turbine là thiết bị điện tử chuyên dùng để giám sát - đo lường - chuyển đổi dao động cơ học thành tín hiệu điện có thể đo lường và phân tích. Trong ứng dụng tuabin, cảm biến rung được gắn trực tiếp lên housing ổ lăn/thân máy để thu thập và truyền tín hiệu liên tục về hệ thống giám sát trung tâm (PLC, SCADA, DCS). Các giá trị rung sẽ được hiển thị theo thời gian thực - làm cơ sở phát hiện sớm các nguy cơ hư hỏng, bảo trì dự đoán và kích hoạt cảnh báo khi độ rung vượt ngưỡng.
Cấu Tạo Của Cảm Biến Đo Độ Rung Turbine
Một cảm biến đo độ rung turbine công nghiệp tiêu chuẩn thường được cấu thành từ:
- Phần tử nhạy cảm áp điện (Piezoelectric element): Được làm từ tinh thể thạch anh hoặc gốm PZT, khi bị tác động bởi độ rung từ tuabin thì phần tử này sẽ tạo ra điện tích tỷ lệ với gia tốc.
- Khối lượng quán tính: Khuếch đại lực tác động để giúp cảm biến đo độ rung tuabin nhạy hơn ở những dải tần số thấp.
- Mạch tích hợp: Có nhiệm vụ chuyển đổi điện tích thành tín hiệu ngõ ra chuẩn công nghiệp (4-20mA/0-10V/Modbus RTU), đồng thời lọc nhiễu và bù nhiệt độ.
- Vỏ thép không gỉ: Chịu nhiệt độ cao, chống tia nước bắn, chịu lực rung động lớn và tiếp xúc được với hóa chất (thiết kế chuyên biệt cho turbine và đa số các ứng dụng công nghiệp khác).
→ Xem Thêm: Cảm Biến Đo Độ Rung Quạt - Hướng Dẫn Lựa Chọn Và Lắp Đặt
Nguyên Lý Hoạt Động Của Cảm Biến Đo Độ Rung Tuabin
Một cảm biến đo độ rung turbine thông thường sẽ có quy trình hoạt động gồm 3 giai đoạn chính, bao gồm:
GIAI ĐOẠN 1: Khi turbine vận hành, rung động truyền từ rotor → ổ lăn → thân máy → vị trí gắn cảm biến rung turbine.
GIAI ĐOẠN 2: Lực rung này sẽ tác động lên tinh thể áp điện và tạo ra điện tích → mạch điện tử tích hợp bên trong cảm biến đo độ rung turbine sẽ tính toán, lọc và chuyển đổi thành tín hiệu tuyến tính phù hợp → truyền liên tục về PLC hoặc SCADA.
GIAI ĐOẠN 3: Tại PLC hoặc SCADA, tín hiệu rung sẽ được so sánh với ngưỡng cài đặt chuẩn → khi giá trị rung chạm ngưỡng cảnh báo/ngưỡng dừng máy khẩn cấp thì hệ thống sẽ phát lệnh alarm/trip.
→ Xem Thêm: Cảm Biến Độ Rung Và 4 Phân Loại Phổ Biến

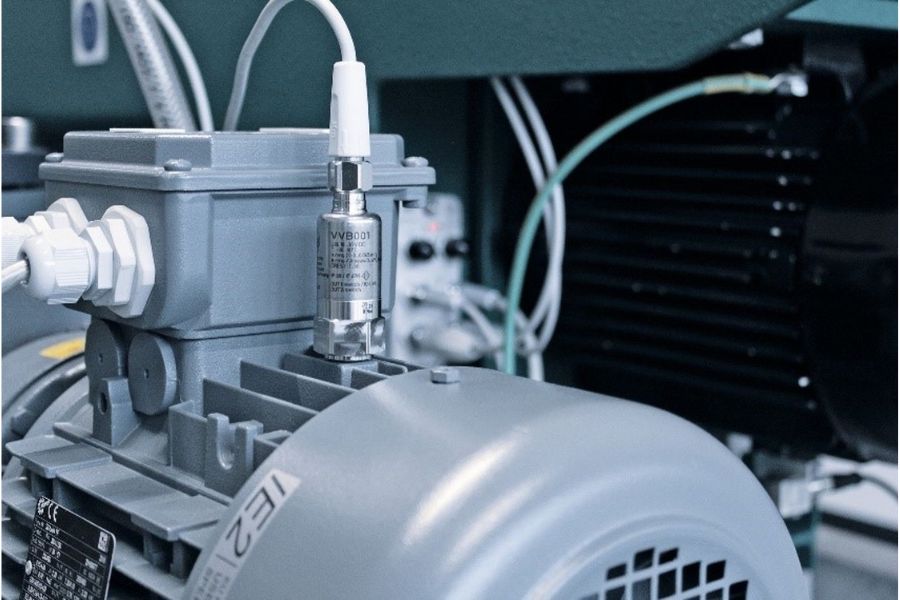

CẢM BIẾN ĐO ĐỘ RUNG TUABIN MANG ĐẾN NHỮNG GIÁ TRỊ KINH TẾ ĐÁNG KỂ
Nếu bạn đang vận hành hệ thống turbine trong nhà máy điện, lọc dầu hay điện gió thì việc trang bị hệ thống cảm biến đo độ rung tuabin là yêu cầu gần như bắt buộc, mang đến những lợi ích thực tế đáng kể như:
Phát hiện lỗi sớm từ 2 - 8 tuần: Cảm biến đo độ rung tuabin có khả năng phát hiện sớm tình trạng mài mòn ổ lăn giai đoạn đầu (nhờ các tín hiệu tần số cao đặc trưng). Nó sẽ cung cấp các cảnh báo kịp thời - đảm bảo đủ thời gian để các kỹ thuật viên lên kế hoạch thay thế/sửa chữa.
Giám sát 24/7 mà không cần nhân công thao tác thủ công: Thay vì yêu cầu các kỹ thuật viên kiểm tra định kỳ bằng máy đo cầm tay, cảm biến đo độ rung turbine gắn cố định sẽ chủ động giám sát liên tục và cung cấp dữ liệu theo thời gian thực - đảm bảo tính chính xác và không bỏ sót bất kỳ sự bất thường nào, dù là nhỏ nhất.
Tích hợp dễ dàng vào hệ thống điều khiển hiện hữu: Ngõ ra chuẩn công nghiệp (analog/digital) cho phép cảm biến đo độ rung tuabin kết nối trực tiếp với hệ thống PLC, DCS hoặc BMS mà không cần thêm bộ chuyển đổi hay phần mềm trung gian.
Chuyển đổi chiến lược bảo trì định kỳ sang bảo trì dự đoán: Thay vì phải mở tung tuabin để kiểm tra - thay thế ổ lăn định kỳ 6 tháng/lần (đôi khi là còn sử dụng tốt), cảm biến đo độ rung turbine giúp các kỹ sư lên kế hoạch thay thế/sửa chữa khi thực sự cần thiết, dựa trên tình trạng thực tế. Điều này giúp tiết kiệm đáng kể chi phí vật tư, thời gian và nhân công.
Bảo vệ thiết bị giá trị cao: Một turbine công nghiệp thường có giá trị rất cao, thường dao động từ vài trăm triệu đến hàng chục tỷ đồng. Nhưng chi phí để lắp một hệ thống cảm biến đo độ rung turbine hoàn chỉnh thường chỉ bằng 0,1-1% giá trị thiết bị. Một khoản phí tiết kiệm như vậy nhưng lại đủ sức ngăn ngừa nguy cơ hỏng hóc toàn bộ rotor - thực sự rất cần thiết và đáng đầu tư.
→ Xem Thêm: Cảm Biến Rung Và Ứng Dụng Trong Hệ Thống Tự Động Hoá

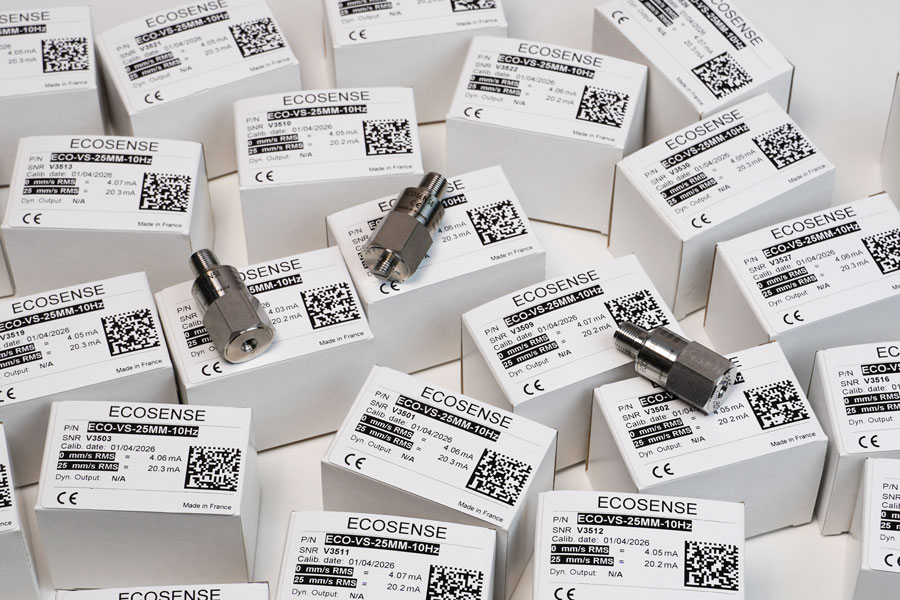

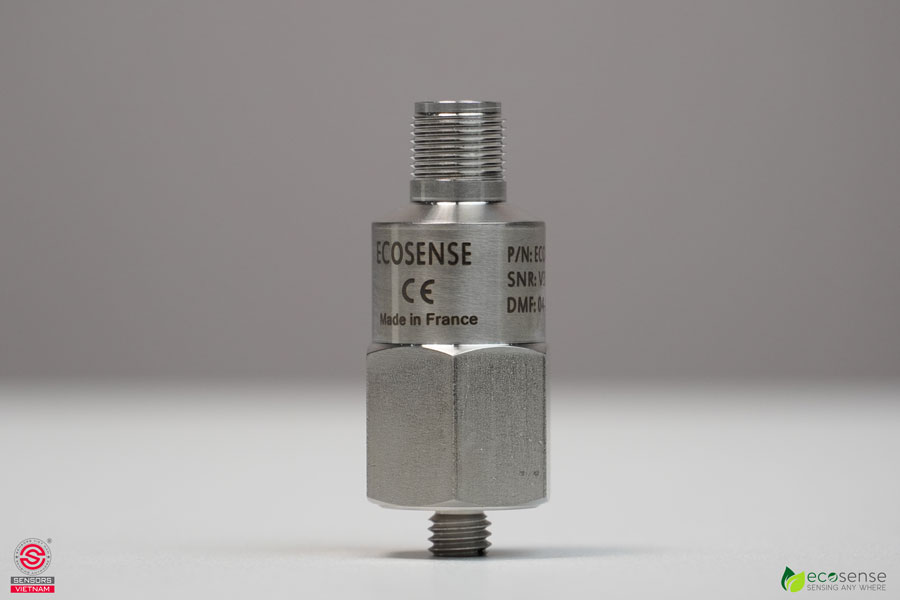

CẢM BIẾN ĐO ĐỘ RUNG TURBINE ECO-VS ĐO CHÍNH XÁC - GIÁM SÁT TIN CẬY
Khi lựa chọn cảm biến đo độ rung turbine nói riêng và các thiết bị quay công nghiệp nói chung, người dùng cần ưu tiên ba tiêu chí: dải tần đủ rộng, ngõ ra chuẩn công nghiệp và độ bền trong các môi trường khắc nghiệt. Dòng cảm biến độ rung tuabin ECO-VS của ECOSENSE - Pháp (đang được phân phối chính hãng bởi Sensors Việt Nam) hiện được tin dùng nhờ đáp ứng cả ba tiêu chí này trong một thiết bị nhỏ gọn, dễ lắp đặt và giá thành phải chăng.
Xem Thêm: Cảm Biến Độ Rung ECO-VS
Cảm biến đo độ rung turbine ECO-VS cung cấp bốn tầm đo linh hoạt - phù hợp cho từng loại turbine:
- ECO-VS-10MM-10HZ (0-10 mm/s RMS) → Turbine nhỏ, máy nén mini.
- ECO-VS-25MM-10HZ (0-25 mm/s RMS) → Turbine gió cỡ nhỏ, quạt công nghiệp.
- ECO-VS-50MM-10HZ (0-50 mm/s RMS) → Turbine hơi cỡ vừa, máy nén ly tâm.
- ECO-VS-100MM-10HZ (0-100 mm/s RMS) → Turbine khí, turbine hơi lớn, turbine gió công suất cao.

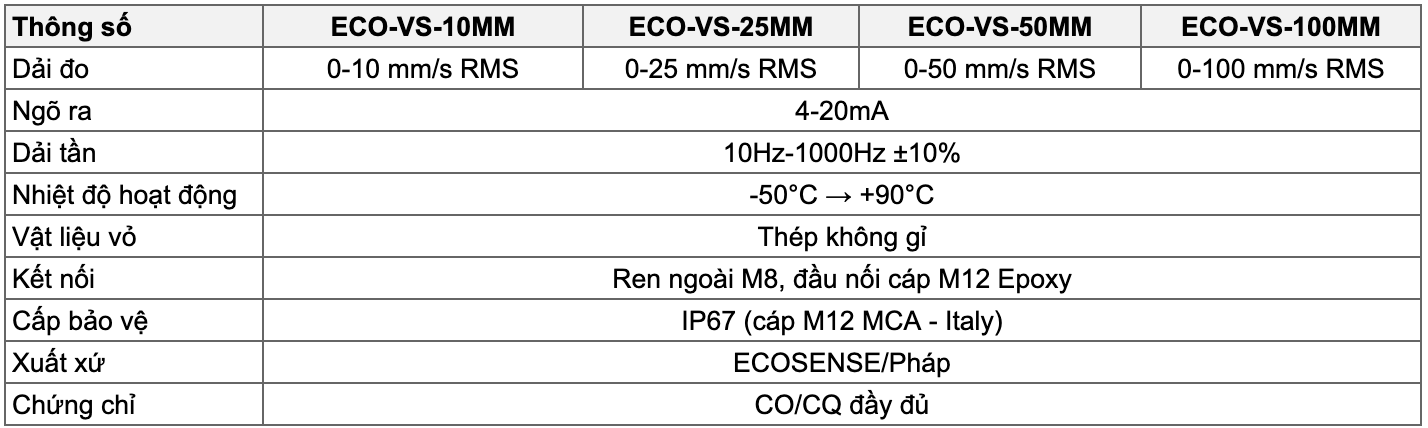

Dưới đây là bảng tóm tắt các thông số kỹ thuật quan trọng của cảm biến đo độ rung turbine ECO-VS:
MUA CẢM BIẾN ĐO ĐỘ RUNG TURBINE CHÍNH HÃNG - GIÁ TỐT TẠI SENSORS VIỆT NAM
Sensors Việt Nam chuyên cung cấp các sản phẩm cảm biến công nghiệp, thiết bị đo lường và tự động hoá, nổi bật phải kể đến các dòng cảm biến rung/cảm biến đo độ rung tuabin đến từ những thương hiệu hàng đầu thế giới. Trong đó, cảm biến độ rung turbine ECO-VS (ECOSENSE - Pháp) đang được chúng tôi phân phối chính hãng với đầy đủ CO/CQ, chính sách giá tốt, bảo hành uy tín 12 tháng, giao hàng nhanh toàn quốc và có dịch vụ tư vấn - hỗ trợ kỹ thuật tận tình, hoàn toàn miễn phí.
Để tham khảo thêm thông tin về cảm biến đo độ rung turbine ECO-VS và được tư vấn model phù hợp cho nhu cầu sử dụng của mình, bạn hãy liên hệ trực tiếp cho Sensors Việt Nam qua website https://cambien.com.vn/ | https://www.sensors.vn/ nhé!
