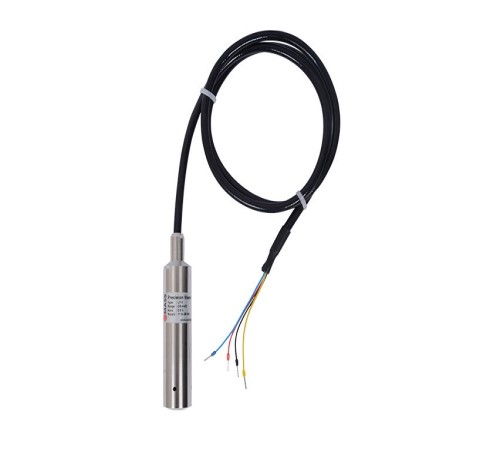

Cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 của Hãng MASS - India là dòng cảm biến đo mức thủy tĩnh chất lượng cao thường được sử dụng rộng rãi trong các ứng dụng như đo mực nước ngầm và lỗ khoan, đo mực nước sông hồ trạm bơm và khu xử lý nước thải, đo mức nước trong bể chứa, silo, đo mực nước tàu thuyền và hệ thống lưu trữ.
SƠ LƯỢC VỀ CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM
Cảm biến đo mức dạng thả chìm là thiết bị đo lường công nghiệp, được sử dụng để giám sát mức chất lỏng trong bồn chứa, bể nước, giếng khoan, hồ chứa và các hệ thống xử lý nước thải. Thiết bị hoạt động dựa trên nguyên lý đo áp suất thủy tĩnh, cho phép xác định chiều cao cột chất lỏng một cách liên tục và chính xác.
Khác với các loại cảm biến đo mức không tiếp xúc, cảm biến đo mức dạng thả chìm được lắp đặt trực tiếp bên trong môi trường chất lỏng. Khi cảm biến được thả xuống đáy bể, áp suất do cột chất lỏng tạo ra sẽ tác động lên màng cảm biến. Tín hiệu áp suất sau đó được chuyển đổi thành tín hiệu điện để truyền về PLC, bộ điều khiển hoặc hệ thống giám sát.
Cảm biến đo mức thủy tĩnh có rất nhiều loại với giá cả và chất lượng khác nhau. Trong đó, MASS là hãng sản xuất cảm biến đo mức thủy tĩnh hàng đầu thế giới có trụ sở tại USA, INDIA, AUSTRALIA và được thành lập vào năm 1967. Hãng này cung cấp sản phẩm với nhiều dải đo, kích thước và độ chính xác cao. Các dòng cảm biến đo mức thuỷ tĩnh của Mass hiện được tin tưởng sử dụng trên toàn thế giới.
CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 LÀ GÌ?
Cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 là giải pháp đo mực chất lỏng liên tục, điển hình như giếng khoan, bể ngầm, hồ chứa, trạm bơm và hệ thống xử lý nước thải. Với dải đo 0-1 mWC, tín hiệu 4-20 mA và chiều dài cáp 3 m, model này cho phép đưa dữ liệu mức về PLC, bộ hiển thị, hệ thống SCADA hoặc thiết bị ghi dữ liệu một cách ổn định.
Cảm biến đo mức thủy tĩnh được thả trực tiếp xuống đáy chứa và đo trực tiếp áp suất cột chất lỏng thay vì đo khoảng cách từ trên xuống, giúp kết quả ít bị ảnh hưởng bởi hình dạng bồn, bọt khí hay điều kiện lắp đặt phức tạp.
CẤU TẠO CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 được cấu thành từ các bộ phận chính sau đây:
Phần quan trọng nhất là đầu cảm biến áp suất, thường sử dụng công nghệ piezoresistive, có nhiệm vụ chuyển áp suất thủy tĩnh thành tín hiệu điện.
Thân cảm biến và các bộ phận tiếp xúc với chất lỏng được chế tạo từ thép không rỉ 316L. Đây là vật liệu có khả năng chống ăn mòn tốt hơn nhiều so với thép thường, phù hợp với nước ngầm, nước hồ, nước thải và nhiều loại chất lỏng công nghiệp có tính ăn mòn vừa phải.
Cáp tín hiệu đóng vai trò vừa dẫn điện, vừa là phương tiện treo và định vị cảm biến trong giếng hoặc bồn chứa. Với model này, ký hiệu 3.0M cho biết cáp có chiều dài 3 m.
Phần đầu xử lý tín hiệu chuyển đổi áp suất thành chuẩn 4-20 mA, sau đó truyền về thiết bị thu nhận. Trong nhiều thiết kế cảm biến đo mức dạng thả chìm, cáp còn tích hợp đường thông khí để bù áp suất khí quyển, giúp thiết bị đo chính xác mức chất lỏng thay vì chỉ đo áp suất tuyệt đối tại điểm lắp.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Nguyên lý hoạt động của cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 dựa trên mối quan hệ giữa áp suất, khối lượng riêng và chiều cao cột chất lỏng.
Khi cảm biến đo mức thả chìm nằm ở đáy giếng hoặc bồn chứa, áp suất do cột nước tạo ra sẽ tác động lên màng cảm biến. Cảm biến piezoresistive biến dạng theo áp suất này, làm thay đổi tín hiệu điện. Bộ xử lý bên trong sẽ hiệu chỉnh và xuất tín hiệu 4-20 mA tỷ lệ với mức chất lỏng.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 dùng để giám sát liên tục mực nước và chất lỏng trong giếng khoan, bể chứa, hồ chứa, hố ga và trạm bơm. Thiết bị thả xuống đáy chứa, đo áp suất thủy tĩnh và truyền tín hiệu 4-20 mA về PLC, bộ hiển thị hoặc SCADA.
Các ứng dụng phổ biến gồm theo dõi mực nước ngầm trong giếng khoan, giám sát mực nước hồ chứa và sông hồ phục vụ cảnh báo lũ, đo mức bồn nước sạch, bể ngầm và bồn chứa công nghiệp. Thiết bị cũng được dùng tại trạm bơm, bể điều hòa và hệ thống xử lý nước thải để tự động bật tắt bơm, cảnh báo tràn hoặc cạn nước.
Ngoài ra,cảm biến đo mức thuỷ tĩnh phù hợp với bồn chứa hóa chất, dầu, dung dịch xử lý và hệ thống tưới tiêu. Với chất lỏng ăn mòn hoặc có nhiều cặn bẩn, cần chọn vật liệu tương thích và lắp ống bảo vệ để đảm bảo tuổi thọ thiết bị.
LỢI ÍCH KHI SỬ DỤNG CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Lợi ích lớn nhất của cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 là khả năng giám sát mức liên tục và chính xác.
Tín hiệu 4-20 mA giúp cảm biến thuỷ tĩnh này tích hợp dễ dàng với hầu hết PLC, bộ ghi dữ liệu, bộ hiển thị và hệ thống SCADA. Đây là lợi thế quan trọng với đơn vị vận hành cần số liệu mức theo thời gian thực để ra quyết định điều khiển bơm, van hoặc cảnh báo.
Vật liệu thép không rỉ 316L và thiết kế chuyên dụng cho môi trường ngập nước giúp thiết bị có độ bền tốt trong các ứng dụng nước ngầm, nước hồ và nước thải.
Một giá trị thực tế khác của cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 là khả năng giảm chi phí vận hành. Khi hệ thống biết chính xác mực nước, doanh nghiệp có thể tránh bơm khô, tránh tràn bể, giảm số lần kiểm tra thủ công và hạn chế sự cố do mực nước vượt ngưỡng. Với các trạm bơm hoạt động liên tục, đây là lợi ích có thể đo lường được qua điện năng, tuổi thọ bơm và chi phí bảo trì.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Model: LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4
Dải đo: 0-1 mét
Ngõ ra: 4-20mA
Nguồn cấp: 24 VDC
Cáp dài: 3 mét chống nước
Tiêu chuẩn bảo vệ: IP68
Độ chính xác: Tối đa 0,5% FS
Xuất xứ: MASS/India
Chứng chỉ: CO/CQ đầy đủ
Bảo hành: 12 tháng 1 đổi 1, chứng chỉ CO/CQ đầy đủ.
MUA CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam cung cấp cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 chính hãng, phù hợp giám sát mực nước trong giếng khoan, bể ngầm, hồ chứa và trạm bơm.
Khách hàng được hỗ trợ tư vấn chọn dải đo, chiều dài cáp và phương án kết nối với PLC, bộ hiển thị hoặc hệ thống SCADA. Sản phẩm đi kèm đầy đủ chứng từ CO/CQ, chính sách giá tốt, chế độ bảo hành rõ ràng cùng sự hỗ trợ kỹ thuật từ đội ngũ giàu kinh nghiệm trong lĩnh vực cảm biến và tự động hóa công nghiệp.
Để nhận báo giá nhanh cho cảm biến đo mức dạng thả chìm LT11-42-050-0/1 mWC-O-SNC-3.0M-CD4 hoặc tư vấn giải pháp đo mức phù hợp với công trình, quý khách vui lòng liên hệ Sensors Việt Nam qua websitehttps://cambien.com.vn/ |https://www.sensors.vn/.
