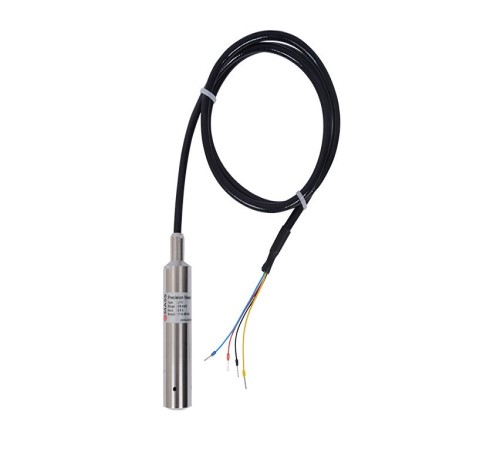

Cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 của Hãng MASS - India là dòng cảm biến đo mức thủy tĩnh chất lượng cao thường được sử dụng rộng rãi trong các ứng dụng như đo mực nước ngầm và lỗ khoan, đo mực nước sông hồ trạm bơm và khu xử lý nước thải, đo mức nước trong bể chứa, silo, đo mực nước tàu thuyền và hệ thống lưu trữ.
SƠ LƯỢC VỀ CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM
Cảm biến đo mức dạng thả chìm là thiết bị đo lường công nghiệp, được sử dụng để giám sát mức chất lỏng trong bồn chứa, bể nước, giếng khoan, hồ chứa và các hệ thống xử lý nước thải. Thiết bị hoạt động dựa trên nguyên lý đo áp suất thủy tĩnh, cho phép xác định chiều cao cột chất lỏng một cách liên tục và chính xác.
Khác với các loại cảm biến đo mức không tiếp xúc, cảm biến đo mức dạng thả chìm được lắp đặt trực tiếp bên trong môi trường chất lỏng. Khi cảm biến được thả xuống đáy bể, áp suất do cột chất lỏng tạo ra sẽ tác động lên màng cảm biến. Tín hiệu áp suất sau đó được chuyển đổi thành tín hiệu điện để truyền về PLC, bộ điều khiển hoặc hệ thống giám sát.
Cảm biến đo mức thủy tĩnh có rất nhiều loại với giá cả và chất lượng khác nhau. Trong đó, MASS là hãng sản xuất cảm biến đo mức thủy tĩnh hàng đầu thế giới có trụ sở tại USA, INDIA, AUSTRALIA và được thành lập vào năm 1967. Hãng này cung cấp sản phẩm với nhiều dải đo, kích thước và độ chính xác cao. Các dòng cảm biến đo mức thuỷ tĩnh của Mass hiện được tin tưởng sử dụng trên toàn thế giới.
CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 LÀ GÌ?
Cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 là giải pháp đo mực chất lỏng liên tục cho những ứng dụng có chiều sâu lớn, đặc biệt là giếng khoan, bể ngầm, hồ chứa, trạm bơm và hệ thống xử lý nước thải. Với dải đo 0-150 mWC, tín hiệu 4-20 mA và chiều dài cáp 152 m, model này cho phép đưa dữ liệu mức về PLC, bộ hiển thị, hệ thống SCADA hoặc thiết bị ghi dữ liệu một cách ổn định.
Cảm biến đo mức thủy tĩnh được thả trực tiếp xuống đáy chứa và đo trực tiếp áp suất cột chất lỏng thay vì đo khoảng cách từ trên xuống, giúp kết quả ít bị ảnh hưởng bởi hình dạng bồn, bọt khí hay điều kiện lắp đặt phức tạp.
CẤU TẠO CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 được cấu thành từ các bộ phận chính sau đây:
Phần quan trọng nhất là đầu cảm biến áp suất, thường sử dụng công nghệ piezoresistive, có nhiệm vụ chuyển áp suất thủy tĩnh thành tín hiệu điện.
Thân cảm biến và các bộ phận tiếp xúc với chất lỏng được chế tạo từ thép không rỉ 316L. Đây là vật liệu có khả năng chống ăn mòn tốt hơn nhiều so với thép thường, phù hợp với nước ngầm, nước hồ, nước thải và nhiều loại chất lỏng công nghiệp có tính ăn mòn vừa phải.
Cáp tín hiệu đóng vai trò vừa dẫn điện, vừa là phương tiện treo và định vị cảm biến trong giếng hoặc bồn chứa. Với model này, ký hiệu 152.0M cho biết cáp có chiều dài 152 m, dài hơn 2 m so với dải đo 150 m để thuận tiện lắp đặt, neo cố định và đấu nối tại mặt đất.
Phần đầu xử lý tín hiệu chuyển đổi áp suất thành chuẩn 4-20 mA, sau đó truyền về thiết bị thu nhận. Trong nhiều thiết kế cảm biến đo mức dạng thả chìm, cáp còn tích hợp đường thông khí để bù áp suất khí quyển, giúp thiết bị đo chính xác mức chất lỏng thay vì chỉ đo áp suất tuyệt đối tại điểm lắp.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Nguyên lý hoạt động của cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 dựa trên mối quan hệ giữa áp suất, khối lượng riêng và chiều cao cột chất lỏng.
Khi cảm biến đo mức thả chìm nằm ở đáy giếng hoặc bồn chứa, áp suất do cột nước tạo ra sẽ tác động lên màng cảm biến. Cảm biến piezoresistive biến dạng theo áp suất này, làm thay đổi tín hiệu điện. Bộ xử lý bên trong sẽ hiệu chỉnh và xuất tín hiệu 4-20 mA tỷ lệ với mức chất lỏng.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 phù hợp nhất với những nơi cần đo mức liên tục trong môi trường ngập sâu hoặc không thể lắp cảm biến ở đáy bồn. Trong khai thác nước ngầm, thiết bị được thả vào giếng khoan để theo dõi mực nước động, mực nước tĩnh và biến động mực nước theo mùa.
Trong hồ chứa, đập, kênh dẫn hoặc khu vực thủy văn,cảm biến đo mức thuỷ tĩnh giúp giám sát mực nước liên tục để phục vụ cảnh báo lũ, điều tiết xả nước và quản lý nguồn nước. Với dải đo 150 m, model này đặc biệt phù hợp các công trình có biên độ mực nước lớn hoặc giếng khoan sâu.
Trong hệ thống cấp thoát nước và xử lý nước thải, cảm biến đo mức dạng thả chìm được dùng tại bể chứa, hố ga, bể điều hòa, bể thu gom và trạm bơm. Dữ liệu mức giúp hệ thống tự động bật tắt bơm, cảnh báo tràn, bảo vệ bơm khỏi chạy khô và tối ưu chu trình vận hành.
Trong công nghiệp, cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 phù hợp với bồn chứa nước, bồn chứa dung dịch xử lý, bồn chứa chất lỏng có khối lượng riêng gần nước và các hệ thống lưu trữ cần giám sát liên tục. Tuy nhiên, với dung môi mạnh, axit đậm đặc hoặc chất lỏng có tính ăn mòn cao, cần kiểm tra khả năng tương thích vật liệu 316L trước khi lựa chọn.
LỢI ÍCH KHI SỬ DỤNG CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Lợi ích lớn nhất của cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 là khả năng giám sát mức ở chiều sâu lớn mà nhiều công nghệ đo mức khác khó triển khai.
Tín hiệu 4-20 mA giúp cảm biến thuỷ tĩnh này tích hợp dễ dàng với hầu hết PLC, bộ ghi dữ liệu, bộ hiển thị và hệ thống SCADA. Đây là lợi thế quan trọng với đơn vị vận hành cần số liệu mức theo thời gian thực để ra quyết định điều khiển bơm, van hoặc cảnh báo.
Vật liệu thép không rỉ 316L và thiết kế chuyên dụng cho môi trường ngập nước giúp thiết bị có độ bền tốt trong các ứng dụng nước ngầm, nước hồ và nước thải.
Một giá trị thực tế khác của cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 là khả năng giảm chi phí vận hành. Khi hệ thống biết chính xác mực nước, doanh nghiệp có thể tránh bơm khô, tránh tràn bể, giảm số lần kiểm tra thủ công và hạn chế sự cố do mực nước vượt ngưỡng. Với các trạm bơm hoạt động liên tục, đây là lợi ích có thể đo lường được qua điện năng, tuổi thọ bơm và chi phí bảo trì.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Model: LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4
Dải đo: 0-150 mét
Ngõ ra: 4-20mA
Nguồn cấp: 24 VDC
Cáp dài: 152 mét chống nước
Tiêu chuẩn bảo vệ: IP68
Độ chính xác: Tối đa 0,5% FS
Xuất xứ: MASS/India
Chứng chỉ: CO/CQ đầy đủ
Bảo hành: 12 tháng 1 đổi 1, chứng chỉ CO/CQ đầy đủ.
MUA CẢM BIẾN ĐO MỨC DẠNG THẢ CHÌM LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam cung cấp cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 chính hãng, phù hợp giám sát mực nước trong giếng khoan, bể ngầm, hồ chứa và trạm bơm.
Khách hàng được hỗ trợ tư vấn chọn dải đo, chiều dài cáp và phương án kết nối với PLC, bộ hiển thị hoặc hệ thống SCADA. Sản phẩm đi kèm đầy đủ chứng từ CO/CQ, chính sách giá tốt, chế độ bảo hành rõ ràng cùng sự hỗ trợ kỹ thuật từ đội ngũ giàu kinh nghiệm trong lĩnh vực cảm biến và tự động hóa công nghiệp.
Để nhận báo giá nhanh cho cảm biến đo mức dạng thả chìm LT11-42-050-0/150 mWC-O-SNC-152.0M-CD4 hoặc tư vấn giải pháp đo mức phù hợp với công trình, quý khách vui lòng liên hệ Sensors Việt Nam qua websitehttps://cambien.com.vn/ |https://www.sensors.vn/.
