CẢM BIẾN LƯU LƯỢNG KHÍ EE771 LÀ GÌ?

Cảm biến lưu lượng (flow sensor) là một loại cảm biến điện tử có chức năng đo hoặc điều chỉnh tốc độ dòng chảy của chất lỏng hoặc khí trong ống dẫn. Các cảm biến này thường kết hợp với đồng hồ đo để hiển thị kết quả đo hay các mạch điện tích hợp để tạo tín hiệu ngõ ra cung cấp cho vi điều khiển. Chúng thường được sử dụng trong các hệ thống HVAC, thiết bị y tế, nhà máy hóa chất và hệ thống xử lý nước. Cảm biến lưu lượng có thể phát hiện rò rỉ, tắc nghẽn, vỡ đường ống và thay đổi nồng độ chất lỏng do nhiễm bẩn hoặc ô nhiễm.

Để tính toán và đo lường được lưu lượng khí trong đường ống, chúng ta thường sử dụng cảm biến đo vận tốc rồi qui đổi ra lưu lượng dựa trên tiết diện đường ống. Tuy nhiên, cách này sẽ rất phức tạp và sai số khá cao. Vì vậy giải pháp đo lưu lượng khí trong đường ống là sử dụng cảm biến đo lưu lượng chuyên dụng để đo lưu lượng khí một cách dễ dàng và chính xác.

Phân loại cảm biến lưu lượng nước

Cảm biến lưu lượng tiếp xúc có hai loại phổ biến là cảm biến lưu lượng xoáy và cảm biến lưu lượng cơ học. Cảm biến dòng xoáy là loại bao gồm một chốt uốn cong về phía trước và phía sau khi tiếp xúc với chất lỏng hoặc khí đang chảy. Sự khác biệt về áp suất (tức là các xoáy) do chốt tạo ra được đo để xác định tốc độ dòng chảy. Cảm biến lưu lượng cơ học sử dụng cánh quạt quay với tốc độ tỷ lệ thuận với tốc độ dòng chảy. Cảm biến lưu lượng cơ học cũng có thể được điều khiển để làm tăng hoặc giảm tốc độ dòng chảy.

Cảm biến lưu lượng siêu âm là loại cảm biến lưu lượng không tiếp xúc phổ biến nhất. Cảm biến dòng siêu âm gửi các xung âm thanh tần số cao qua môi trường chất lỏng hoặc khí đang chảy. Các cảm biến này đo thời gian từ khi phát ra âm thanh đến khi âm thanh tiếp xúc với bộ thu của cảm biến để xác định tốc độ dòng chảy của khí hoặc chất lỏng.

Theo lý thuyết, cảm biến lưu lượng có thể chia làm ba loại theo nguyên lý hoạt động của chúng:

-Cảm biến lưu lượng thể tích

-Cảm biến lưu lượng khối lượng

-Cảm biến lưu lượng vận tốc

E+E ELEKTRONIK là hãng sản xuất cảm biến lưu lượng khí hàng đầu thế giới với chất lượng cao, thiết kế đẹp mắt được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, trạm khí, trạm gas.

Cảm biến lưu lượng khí EE771 cho phép tính toán lưu lượng khí dựa trên nguyên lý vận tốc dòng chảy khí trong đường ống trên một đơn vị thời gian.

Nguyên lý hoạt động của cảm biến lưu lượng gia nhiệt

Nguyên lý đo này thường được dùng trong các hệ thống dầu tuần hoàn của các hệ thống máy công suất lớn. Có hai hình thức:

- Đặt một lượng nhiệt nhất định vào dòng lưu chất và đo sự suy giảm lượng nhiệt ấy qua hai điểm.

- Đặt một nguồn nhiệt vào lưu chất sao cho sự chênh lệch nhiệt độ giữa hai điểm là không đổi.

- Về cấu tạo thì nguyên lý đo này cần tối thiểu là 2 TE – Thermal Element. Một trong hai cái sẽ dùng để đo nhiệt độ của dòng lưu chất trước khi gia nhiệt và cái còn lại đo nhiệt độ của dòng lưu chất sau khi gia nhiệt. Như vậy, cho dùnhiệt độ của dòng lưu chất trước khi đo có thay đổi thì kết quả đo vẫn bảo đảm độ chính xác cần thiết. Kết quả đo của 2 TE sẽ được xử lý và thiết bị đo sẽ cho ra kết quả là tín hiệu điện (4 – 20mA, 1 – 5V...) tỉ lệ với lưu lượng của lưu chất.

- Đồng hồ đo lưu lượng dựa trên nguyên tắc truyền nhiệt mà theo đó dòng chảy trong thước đo chảy trong ống phải chịu, bằng một điện trở đốt nóng do dòng điện vượt qua, đến một công suất đốt nóng sẽ bị hấp thụ bởi chất lỏng.

Cảm biến đo lưu lượng khí EE771 là cảm biến chuyên dùng đo lưu lượng khí Nito N2, đo lưu lượng khí OXY (O2), đo lưu lượng khí Carbon dioxide (CO2), đo lưu lượng khí Argon (Ar) và các khí GAS khác trong đường ống dẫn khí công nghiệp.

Cảm biến lưu lượng khí EE771 có các kích thước tùy chọn như sau: Cảm biến lưu lượng khí DN15, Cảm biến lưu lượng khí DN20, Cảm biến lưu lượng khí DN25, Cảm biến lưu lượng khí DN32, Cảm biến lưu lượng khí DN40, Cảm biến lưu lượng khí DN50.

Cảm biến đo lưu lượng khí EE771 là dòng cảm biến đo lưu lượng khí cao cấp và chất lượng của E+E (ÁO) với độ chính xác cao, ổn định lâu dài chuyên dùng đo lưu lượng khí.

Cảm biến lưu lượng khí EE771 là dòng cảm biến đo lưu lượng khí dùng cho máy nén khí, đo lưu lượng khí máy nén, đo lưu lượng khí máy nén, đo lưu lượng khí máy phát, đo lưu lượng khí trong đường ống dẫn khí sử dụng rộng rãi trong công nghiệp.

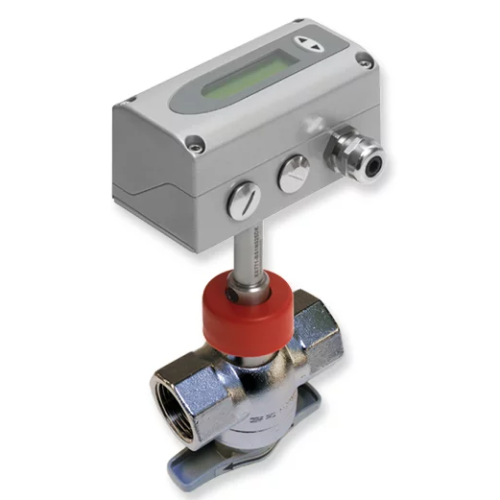

Cảm biến đo lưu lượng khí Inline EE771 E+E ELEKTRONIK với kích thước từ DN15 - DN50 bao gồm:

-Cảm biến đo lưu lượng khí EE771 với đầu dò cảm biến từ xa (cho phép đo lường và giám sát từ xa hoặc tại chỗ với màn hình hiển thị)

-Cảm biến đo lưu lượng khí EE771 với van đo lắp đặt trên đường ống khí (thuận tiện sửa chữa, dễ dàng lắp đặt và kết nối)

EE771 là cảm biến đo lưu lượng khí nén và khí. Bất kể áp suất và nhiệt độ, cảm biến lưu lượng EE771 ghi nhận và đo lường lưu lượng khối khí, lưu lượng thể tích hoặc dòng chảy tiêu chuẩn.

Cảm biến lưu lượng EE771 có thể đo mức tiêu thụ khí nén, nitơ, oxy, CO2, heli, argon hoặc các khí không ăn mòn khác. Van bi đo lường cho phép lắp đặt và tháo dỡ dễ dàng và không gián đoạn quá trình sản xuất của nhà máy.

Cảm biến lưu lượng EE771 sử dụng bộ cảm biến phim nóng E + E đã được kiểm chứng rất tốt với khả năng chống ô nhiễm cao dẫn đến tính ổn định lâu dài và tính chính xác ngay cả trong những điều kiện khắc nghiệt.

Với phạm vi đo rộng từ 0.32 đến 700 m3 / h và thời gian đáp ứng nhanh, có thể sử dụng cùng một mô hình cảm biến đo lưu lượng trong toàn bộ hệ thống cung cấp khí của khách hàng. Nó ghi lại chính xác ngay cả dòng chảy nhỏ.

Mỗi cảm biến đo EE771 của E+E trải qua qui trình hiệu chuẩn tại nhà máy chính xác ở áp suất 7 bar (102 psi), giấy chứng nhận hiệu chuẩn tương ứng được bao gồm trong phạm vi tiêu chuẩn cung cấp.

Cảm biến lưu lượng EE771 có sẵn với một giao diện MODBUS RTU hoặc M-BUS (Meter-Bus) bổ sung.

Quý khách hàng có thể tùy chọn thông số cảm biến lưu lượng khí EE771 như bên dưới để đo lưu lượng khí trong các ứng dụng của mình. Sensors Việt Nam chuyên cung cấp cảm biến E+E ELEKTRONIK với chế độ bảo hành 1 đổi 1 trong 12 tháng.

Thông số kỹ thuật của cảm biến lưu lượng EE771:

- Dải đo tùy chọn

- Ngõ ra analog 4-20mA hoặc Modbus RS485 RTU

- Các loại khí Gas, Air, CO2, Nitrogen , Argon, O2

- Kết nối cáp M12 4pin

- Đường ống từ DN15 đến DN50 (tùy chọn)

- Xuất xứ E+E/ ÁO

- Chứng chỉ CO/CQ

- Bảo hành 12 tháng 1 đổi 1
