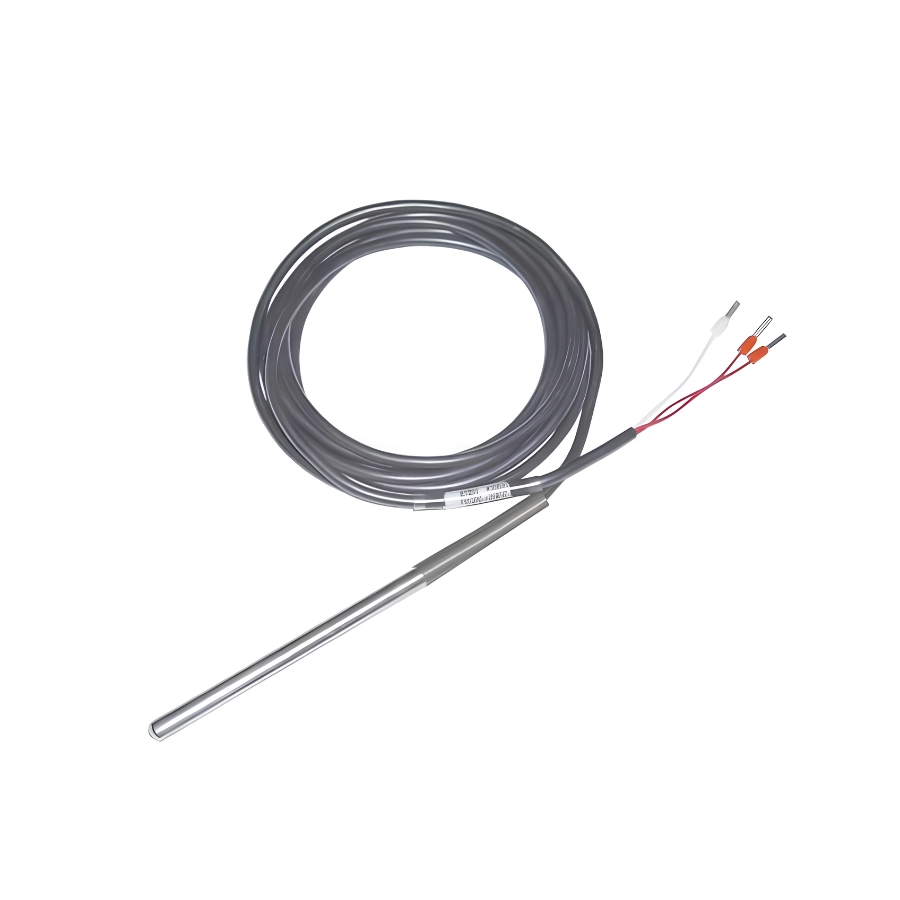

Cảm biến nhiệt độ dạng dây PT100 ET201-D6L30-PT100A-S25-IP68 là cảm biến RTD dùng phần tử Pt100, thuộc dòng ET201 của Evikon, được thiết kế cho các ứng dụng đo nhiệt độ công nghiệp cần độ ổn định cao và lắp đặt linh hoạt.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN NHIỆT ĐỘ DẠNG DÂY PT100 ET201-D6L30-PT100A-S25-IP68
Cấu Tạo Cơ Bản
Cấu tạo của cảm biến nhiệt độ PT100 ET201-D6L30-PT100A-S25-IP68 gồm 3 phần chính:
- Phần tử cảm biến Pt100
- Đầu dò bảo vệ
- Dây tín hiệu kết nối.
(Pt100 là phần tử nhiệt điện trở có điện trở danh định 100 ohm tại 0 °C, hoạt động dựa trên sự thay đổi điện trở theo nhiệt độ).
Phần đầu dò của dòng cảm biến nhiệt độ ET201 có ống bảo vệ bằng thép không gỉ, giúp tăng độ bền cơ học và khả năng chống ăn mòn trong môi trường công nghiệp. Bên cạnh đó, phiên bản ET201-D6L30 có thân Ø6x30 mm, dây ra 3 lõi và chiều dài cáp 3 m.
Nguyên Lý Vận Hành
Cảm biến nhiệt độ PT100 ET201-D6L30-PT100A-S25-IP68 hoạt động theo nguyên lý nhiệt điện trở: khi nhiệt độ thay đổi → điện trở của phần tử bạch kim cũng thay đổi theo.
Nhờ đặc tính này, tín hiệu đo từ PT100 thường được dùng trong hệ thống điều khiển cần độ tin cậy cao.
Trong thực tế, bộ điều khiển/PLC/bộ hiển thị sẽ cấp dòng đo phù hợp và đọc giá trị điện trở để suy ra nhiệt độ. Với cảm biến PT100, độ chính xác và độ ổn định là hai yếu tố nổi bật - phù hợp để dùng trong giám sát nhiệt độ quá trình/HVAC/hệ thống công nghiệp có yêu cầu kiểm soát chặt.
ỨNG DỤNG CẢM BIẾN NHIỆT ĐỘ DẠNG DÂY PT100 ET201-D6L30-PT100A-S25-IP68
Cảm biến nhiệt độ PT100 ET201-D6L30-PT100A-S25-IP68 được ứng dụng rộng rãi để đo nhiệt độ trong công nghiệp, đặc biệt ở nơi cần chống ẩm, chống bụi và lắp đặt linh hoạt.
Các ứng dụng tiêu biểu gồm: hệ thống HVAC, giám sát nhiệt độ thiết bị, tủ kỹ thuật, bồn chứa, đường ống, máy móc sản xuất và các vị trí cần đưa đầu dò vào khu vực đo nhưng bộ đấu nối phải đặt ở vị trí an toàn hơn.
Trong mảng tự động hóa, sản phẩm này hữu ích cho các ứng dụng cần tín hiệu nhiệt độ ổn định để điều khiển đóng/mở, cảnh báo quá nhiệt, tối ưu hóa vận hành hệ thống...
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN NHIỆT ĐỘ DẠNG DÂY PT100 ET201-D6L30-PT100A-S25-IP68
Ưu điểm nổi bật nhất của cảm biến nhiệt độ PT100 ET201-D6L30-PT100A-S25-IP68 gồm:
Độ ổn định tốt nhờ công nghệ Pt100, phù hợp cho các ứng dụng đo nhiệt độ công nghiệp yêu cầu độ tin cậy cao.
Dải nhiệt độ rộng từ -50 đến 500 °C, ứng dụng được trong nhiều lĩnh vực khác nhau.
Vỏ bảo vệ bằng thép không gỉ giúp tăng khả năng chống chịu môi trường và giảm tác động từ quá trình ăn mòn.
Cấu hình dạng dây đảm bảo khả năng lắp đặt linh hoạt, thuận tiện khi cần đưa tín hiệu đi xa hoặc đấu nối qua tủ điện/PLC/bộ điều khiển.
Chuẩn bảo vệ IP68 giúp tăng mức độ an toàn khi làm việc trong môi trường ẩm ướt/có nguy cơ ngập nước ngắn hạn.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ DẠNG DÂY PT100 ET201-D6L30-PT100A-S25-IP68
- Dòng sản phẩm: ET201-D6L30-PT100A-S25-IP68
- Loại cảm biến: Pt100 RTD
- Phạm vi đo: -50...+250 °C hoặc -50...+500 °C
- Nhiệt độ làm việc: -60 đến 180 °C
- Đường kính thân đo (D): 6 mm
- Chiều dài thân đo (L): 30
- Ống bảo vệ: Thép không gỉ A4 / AISI316L
- Tùy chọn lớp phủ: PTFE cho môi trường ăn mòn
- Cáp kết nối: Có hoặc không có vỏ bọc; mạch 2/3/4 dây (tiêu chuẩn 3 dây)
- Chiều dài cáp tiêu chuẩn: 3m (chiều dài khác theo yêu cầu)
- Phụ kiện lắp đặt: Mặt bích bắt vít, phụ kiện nén ren, ống bảo vệ nhiệt ren, vỏ bọc cáp thép không gỉ mềm dẻo.
- Xuất xứ: EVIKON - Châu Âu
- Bảo hành: 12 tháng 1 đổi 1
- Chứng chỉ: CO/CQ đầy đủ.
Sensors Việt Nam cung cấp cảm biến nhiệt độ dạng dây PT100 ET201-D6L30-PT100A-S25-IP68 chính hãng, giá tốt, đầy đủ CO/CQ, bảo hành uy tín. Mọi thông tin tư vấn và đặt hàng vui lòng liên hệ trực tiếp để được hỗ trợ nhanh chóng - tận tình nhất!
