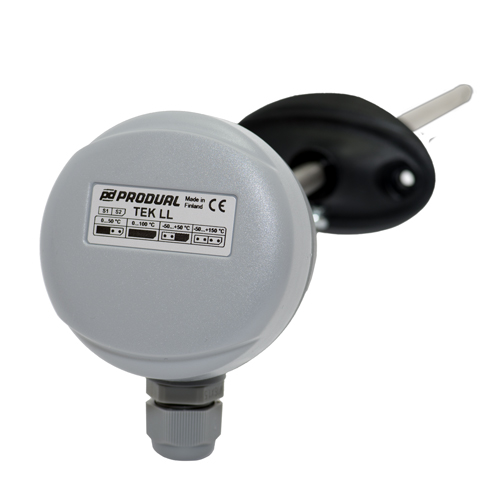

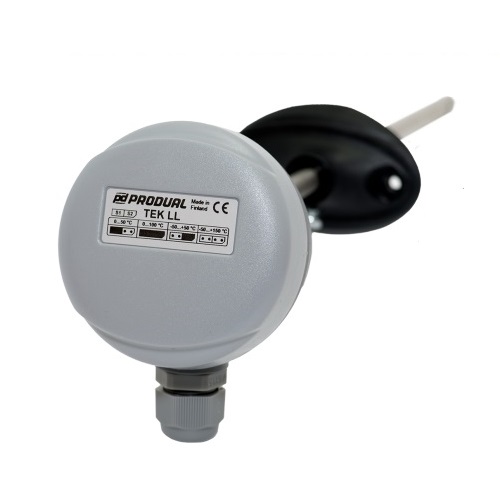

CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL là dòng cảm biến nhiệt độ ống gió 4-20 mA của Produal - Phần Lan, được thiết kế chuyên dụng cho hệ thống HVAC trong tòa nhà, nhà máy, trung tâm thương mại và các công trình yêu cầu đo và giám sát nhiệt độ không khí chính xác bên trong ống gió. Sản phẩm sử dụng đầu dò nhiệt độ gắn ống gió dạng que inox, tín hiệu ngõ ra 4-20 mA tiêu chuẩn công nghiệp, phù hợp kết nối trực tiếp với PLC, BMS hoặc bộ điều khiển HVAC trung tâm. TEK LL là phiên bản không có màn hình hiển thị, tối ưu cho các hệ thống điều khiển tự động, nơi toàn bộ giá trị nhiệt độ được giám sát và xử lý tại tủ điều khiển. Đây là giải pháp đo nhiệt độ ống gió ổn định, chống nhiễu tốt và truyền tín hiệu xa hiệu quả cho các hệ thống HVAC hiện đại.
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL LÀ GÌ
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL là thiết bị đo nhiệt độ không khí bên trong ống gió cấp, ống gió hồi hoặc ống gió xả của hệ thống điều hòa - thông gió. Thiết bị có chức năng đo nhiệt độ của luồng khí trong ống gió và chuyển đổi giá trị đo sang tín hiệu dòng 4-20 mA tuyến tính theo nhiệt độ. Tín hiệu này được truyền trực tiếp về PLC, BMS hoặc bộ điều khiển trung tâm để phục vụ điều khiển coil lạnh, coil nóng, van gió và quạt thông gió.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ PRODUAL TEK LL
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL có cấu tạo chắc chắn, phù hợp với môi trường kỹ thuật HVAC:

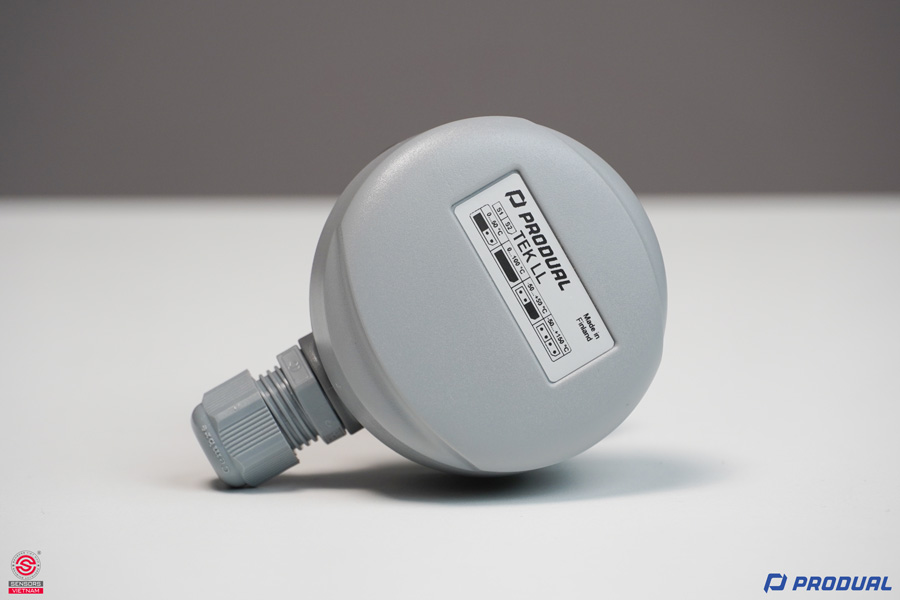

Vỏ cảm biến: Vỏ nhựa kỹ thuật cao cấp, độ bền cơ học tốt, thiết kế tối ưu để lắp đặt trực tiếp lên thành ống gió, bảo vệ linh kiện điện tử bên trong khỏi bụi và tác động môi trường.

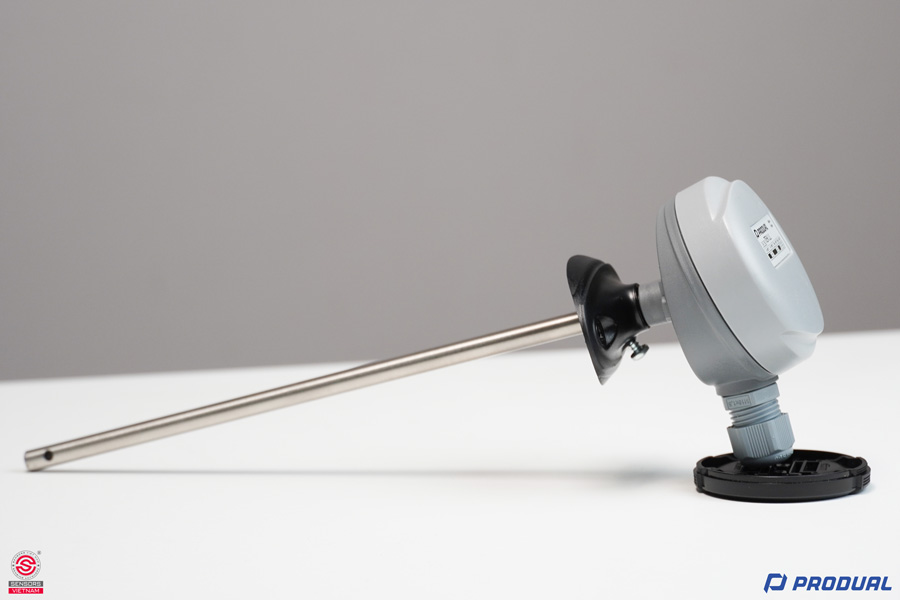

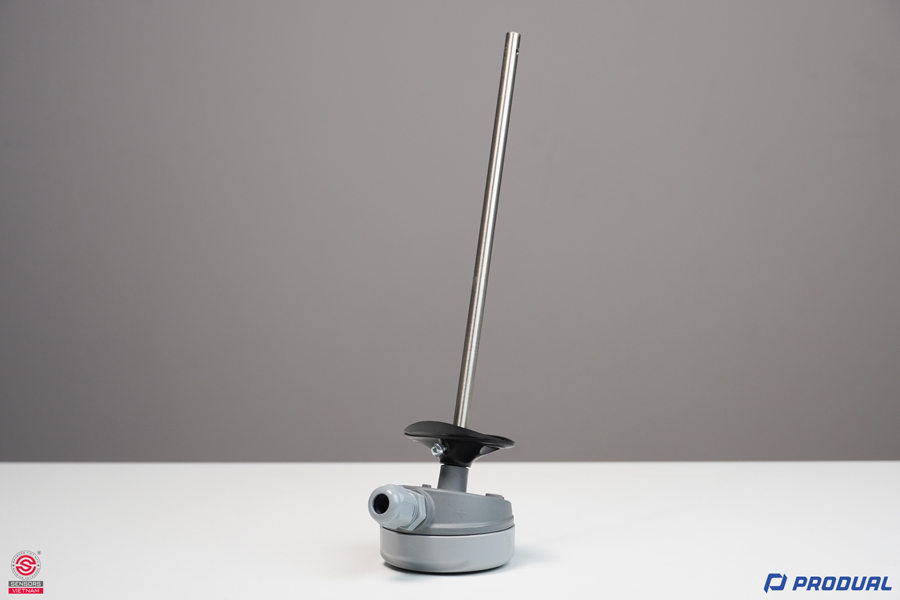

Đầu dò nhiệt độ ống gió: Đầu dò dạng que inox cắm sâu vào bên trong ống gió, cho phép đo trực tiếp nhiệt độ luồng không khí, phản hồi nhanh khi nhiệt độ thay đổi và đảm bảo độ bền khi vận hành liên tục.
Ngõ ra tín hiệu 4-20 mA: Cảm biến xuất tín hiệu dòng 4-20 mA tuyến tính theo giá trị nhiệt độ, giúp truyền tín hiệu xa, chống nhiễu tốt và tương thích với hầu hết PLC, BMS, DDC trong hệ HVAC.

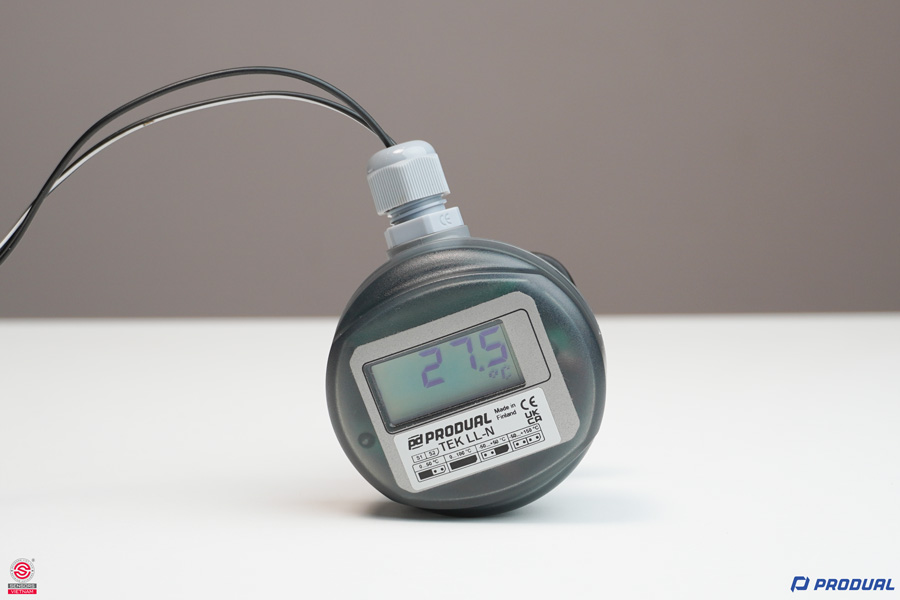

TEK LL là phiên bản không tích hợp màn hình hiển thị, phù hợp lắp đặt tại các vị trí kỹ thuật, nơi việc hiển thị nhiệt độ được thực hiện tập trung tại tủ điều khiển hoặc phần mềm BMS. Ngoài ra, Produal còn có phiên bản tích hợp màn hình hiển thị tại chỗ là mã TEK LL-N, cho phép quan sát trực tiếp giá trị nhiệt độ ngay trên thiết bị trong quá trình vận hành và bảo trì hệ thống HVAC.
Mã sản phẩm: TEK LL-N Có sẵn: 8 Cái
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL
Cảm biến nhiệt độ gắn ống gió TEK LL sử dụng phần tử cảm biến Pt1000 (dây hoặc film bạch kim, điện trở danh định 1000 Ω tại 0 °C), kết hợp với mạch điện tử chuyển đổi tín hiệu 4-20 mA.
Nhiệt độ của luồng không khí bên trong ống gió tác động trực tiếp lên đầu dò Pt1000. Khi nhiệt độ tăng, điện trở của phần tử Pt1000 tăng theo; khi nhiệt độ giảm, điện trở giảm tương ứng. Sự thay đổi điện trở này được mạch điện tử bên trong cảm biến TEK LL xử lý và chuyển đổi thành tín hiệu dòng 4-20 mA tỷ lệ tuyến tính với giá trị nhiệt độ.
Tín hiệu 4-20 mA được truyền về PLC, BMS hoặc bộ điều khiển HVAC trung tâm thông qua kết nối 2 dây, cho phép vừa cấp nguồn vừa truyền tín hiệu, giúp lắp đặt đơn giản, gọn gàng và ổn định trong môi trường HVAC.
Nhờ đó, TEK LL hoạt động như một đầu dò nhiệt độ ống gió chính xác cao, chuyên dùng cho các hệ thống điều khiển tự động không yêu cầu hiển thị nhiệt độ tại hiện trường.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL
Nguồn cấp 24 V
Phạm vi đo nhiệt độ 0...50 °C, 0...100 °C, -50...50 °C, -50...150 °C
Độ chính xác đo nhiệt độ ±0,5°C
Đầu dò Ø 8 x 200 mm (gắn ống gió)
Ngõ ra 4…20 mA
Xuất xứ Produal/Phần lan
Chứng chỉ CO,CQ
Bảo hành 12-24 tháng chính hãng
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL được thiết kế chuyên dụng để giám sát nhiệt độ trong các hệ thống thông gió và điều hòa không khí tự động.
Thiết bị được sử dụng để đo nhiệt độ ống gió cấp và ống gió hồi, phục vụ điều khiển coil sưởi, coil làm lạnh, giám sát quá nhiệt và bảo vệ quạt, motor trong AHU, FCU, rooftop unit.
Ngoài HVAC tòa nhà, TEK LL còn được ứng dụng trong dây chuyền sản xuất có kênh dẫn khí nóng hoặc lạnh, lò sấy và buồng sấy trong dải nhiệt độ cho phép, hệ thống nông nghiệp thông minh, nhà kính, kho lạnh, phòng sạch và nhà máy dược phẩm, nơi cần truyền tín hiệu nhiệt độ ổn định về PLC hoặc BMS để điều khiển tự động.
MUA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL TẠI SENSORS VIỆT NAM
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL PRODUAL hiện được phân phối chính hãng tại Sensors Việt Nam.
Khách hàng khi mua hàng tại Sensors Việt Nam được cam kết sản phẩm chính hãng Produal - Phần Lan, đầy đủ CO/CQ, tư vấn kỹ thuật HVAC chuyên sâu, giá tốt cho dự án và nhà thầu, hỗ trợ nhanh chóng và chuyên nghiệp.
Nếu bạn đang tìm kiếm cảm biến nhiệt độ gắn ống gió 4-20 mA, đầu dò nhiệt độ ống gió Produal hoặc can nhiệt gắn ống gió cho hệ HVAC, TEK LL là lựa chọn phù hợp cho các hệ thống điều khiển tự động không cần hiển thị tại hiện trường.
