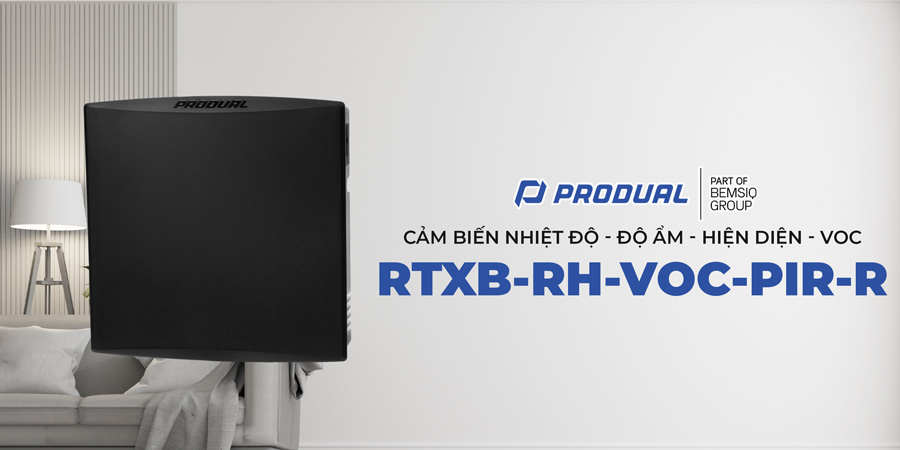

CẢM BIẾN NHIỆT ĐỘ-ĐỘ ẨM-HIỆN DIỆN-VOC RTXB-RH-VOC-PIR-R

CẢM BIẾN NHIỆT ĐỘ-ĐỘ ẨM-HIỆN DIỆN-VOC RTXB-RH-VOC-PIR-R là cảm biến môi trường gắn phòng dùng để đo nhiệt độ, độ ẩm tương đối, nồng độ VOC và phát hiện sự hiện diện của con người trong không gian kín.

Độ ẩm tương đối (RH) là tỷ lệ phần trăm lượng hơi nước có trong không khí so với lượng hơi nước tối đa mà không khí có thể chứa tại cùng nhiệt độ. Việc kiểm soát độ ẩm giúp duy trì môi trường thoải mái cho con người và hạn chế nấm mốc trong không gian trong nhà. VOC (Volatile Organic Compounds) là các hợp chất hữu cơ dễ bay hơi trong không khí, thường phát sinh từ sơn, dung môi, vật liệu xây dựng, nội thất, hóa chất tẩy rửa hoặc các hoạt động sinh hoạt hằng ngày. Khi nồng độ VOC tăng cao có thể làm giảm chất lượng không khí và gây ảnh hưởng đến sức khỏe người sử dụng.

Cảm biến PIR (Passive Infrared) hoạt động bằng cách phát hiện sự thay đổi bức xạ hồng ngoại phát ra từ cơ thể người khi di chuyển trong vùng cảm biến, từ đó xác định có hoặc không có sự hiện diện trong phòng. Thiết bị thuộc dòng RTX Room Transmitter của Produal, trong đó tất cả các model đều tích hợp cảm biến nhiệt độ, và tùy model có thể bổ sung các phép đo hoặc chức năng khác như:

• Độ ẩm tương đối (RH)

• Nồng độ CO2

• VOC (Volatile Organic Compounds)

• Cảm biến hiện diện PIR

Model RTXB-RH-VOC-PIR-R tích hợp cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến VOC và cảm biến hiện diện PIR, giúp hệ thống HVAC điều khiển thông minh dựa trên điều kiện môi trường và sự hiện diện của con người trong phòng.

CẢM BIẾN NHIỆT ĐỘ-ĐỘ ẨM-HIỆN DIỆN-VOC RTXB-RH-VOC-PIR-R

Liên hệ

CẢM BIẾN NHIỆT ĐỘ-ĐỘ ẨM-HIỆN DIỆN-VOC RTX-RH-VOC-PIR-R

Liên hệ

CẤU TẠO CẢM BIẾN NHIỆT ĐỘ - ĐỘ ẨM - HIỆN DIỆN - VOC RTXB-RH-VOC-PIR-R

Cảm biến RTXB-RH-VOC-PIR-R được thiết kế nhỏ gọn, hiện đại và phù hợp lắp đặt trong nhiều không gian nội thất:

• Vỏ thiết bị bằng nhựa ABS cao cấp có độ bền cao và thiết kế thẩm mỹ.

• Cảm biến nhiệt độ tích hợp giúp đo nhiệt độ môi trường trong phòng.

• Cảm biến độ ẩm tương đối (RH) dùng để đo độ ẩm không khí.

• Cảm biến VOC dùng để phát hiện và đo nồng độ các hợp chất hữu cơ bay hơi trong không khí.

• Cảm biến PIR (Passive Infrared) dùng để phát hiện sự hiện diện hoặc chuyển động của con người.

• Ngõ ra analog 0-10V để truyền tín hiệu đo về hệ thống điều khiển.

• Cổng giao tiếp RS485 (Modbus RTU) giúp kết nối với hệ thống BMS.

• Relay điều khiển tích hợp cho phép kích hoạt thiết bị HVAC hoặc quạt thông gió.

• Mạch xử lý tín hiệu và vi điều khiển giúp xử lý và truyền dữ liệu đo chính xác.

• Thiết kế đấu nối thuận tiện, giúp lắp đặt và bảo trì dễ dàng.

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ - ĐỘ ẨM - HIỆN DIỆN - VOC RTXB-RH-VOC-PIR-R

Thiết bị hoạt động dựa trên quá trình đo và xử lý tín hiệu môi trường theo các bước sau:

Bước 1: Đo các thông số môi trường
Cảm biến nhiệt độ, cảm biến độ ẩm và cảm biến VOC liên tục đo các thông số môi trường trong phòng.

Bước 2: Phát hiện sự hiện diện
Cảm biến PIR phát hiện chuyển động của con người thông qua sự thay đổi bức xạ hồng ngoại trong vùng cảm biến.

Bước 3: Truyền tín hiệu điều khiển
Dữ liệu đo được sẽ được xử lý và truyền đến PLC, BMS hoặc bộ điều khiển HVAC thông qua tín hiệu 0-10V, RS485 (Modbus RTU) hoặc relay để hệ thống điều chỉnh hoạt động phù hợp.

Khi nồng độ VOC tăng cao hoặc phát hiện có người trong phòng, hệ thống thông gió có thể được kích hoạt để cải thiện chất lượng không khí. Khi không có người, hệ thống có thể giảm hoạt động để tiết kiệm năng lượng.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ - ĐỘ ẨM - HIỆN DIỆN - VOC PRODUAL RTXB-RH-VOC-PIR-R

- Model: RTXB-RH-VOC-PIR-R
- Dải đo nhiệt độ : 0-50 độ
- Dải đo độ ẩm :0-100%rH
- Dải đo VOC : 0...65000 ppb
- Cảm biến : PIR
- Ngõ ra 0-10V, Relay
- Xuất xứ Produal/Phần Lan
- Bảo hành 12-24 tháng
- CO/CQ đầy đủ
