CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA PRODUAL TEKV LL là cảm biến nhiệt độ 2 dây (2-wire transmitter) thuộc dòng TEKV LL của Produal, chuyên giám sát nhiệt độ nước hồi trong cuộn sưởi để bảo vệ chống đóng băng trong hệ thống thông gió tự động hóa. Thiết bị sử dụng nguyên tố cảm biến Pt1000 (EN 60751/B), chuyển đổi giá trị kháng trở thành tín hiệu analog tuyến tính 4-20 mA truyền đến BMS, PLC hoặc bộ điều khiển. Dải đo nhiệt độ có thể tùy chỉnh linh hoạt trong quá trình commissioning bằng công cụ ML-SER, hỗ trợ hiệu chỉnh một điểm tại hiện trường và chuyển đổi đầu ra từ đo nhiệt độ sang chức năng điều khiển (controller function) để điều khiển actuator hoặc thiết bị khác. Thời gian phản hồi nhanh (~2.5 giây) giúp phát hiện sớm sự giảm nhiệt độ bất thường, kích hoạt cơ chế bảo vệ kịp thời. Vỏ nhựa chịu nhiệt, đầu dò thép không gỉ và khớp nối R1/4” điều chỉnh độ sâu tối đa 210 mm đảm bảo lắp đặt chính xác và an toàn. Đây là giải pháp frost guard tiêu chuẩn cho các hệ thống sưởi ấm, chiller và HVAC thương mại.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL

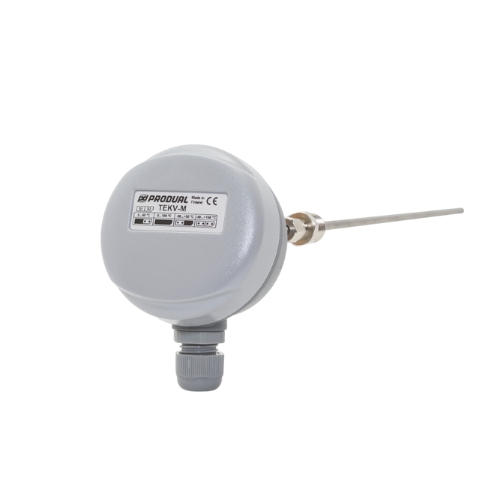

CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL được thiết kế chắc chắn, phù hợp môi trường công nghiệp:
- Vỏ nhựa chịu nhiệt cao cấp, bền bỉ.
- Cảm biến Pt1000 tích hợp, đầu dò thép không gỉ (stainless steel) cho tuổi thọ dài.
- Khớp nối R1/4” điều chỉnh độ sâu lắp đặt tối đa 210 mm.
- Nắp bayonet và khối đầu nối nghiêng 45° giúp đấu nối dây dễ dàng.
- Đầu ra 4-20 mA (2-wire loop-powered).
- Nguồn cấp: 15…35 Vdc (qua vòng lặp 4-20 mA).
- Kích thước nhỏ gọn, dễ lắp đặt và bảo trì.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL
Thiết bị đo nhiệt độ qua cảm biến Pt1000:
- Giá trị kháng trở của Pt1000 thay đổi theo nhiệt độ nước hồi trong cuộn sưởi.
- Mạch chuyển đổi tín hiệu kháng trở thành đầu ra analog tuyến tính 4-20 mA tỷ lệ với nhiệt độ.
- Tín hiệu 4-20 mA truyền đến bộ điều khiển hoặc BMS để giám sát liên tục.
- Khi nhiệt độ giảm xuống gần điểm đóng băng (thường dưới 3-5 °C), hệ thống kích hoạt cơ chế bảo vệ (mở van sưởi, bật bơm, báo động).
- Hiệu chỉnh một điểm tại hiện trường để bù sai số môi trường thực tế.
- Có thể chuyển đổi đầu ra thành chức năng điều khiển (controller function) để điều khiển thiết bị ngoại vi (cài đặt qua ML-SER).
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL
Nguồn cấp 24 Vac/dc, < 1 VA
Phạm vi đo nhiệt độ 0...50 °C, 0...100 °C, -50...50 °C, -50...150 °C
Độ chính xác đo nhiệt độ ±0,5°C
Đầu dò Ø 4 x 234 mm (gắn ống gió)
Kết nối : 1/4 npt
Ngõ ra 4-20mA
Xuất xứ Produal/Phần lan
Chứng chỉ CO,CQ
Bảo hành 12-24 tháng
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL
CẢM BIẾN NHIỆT ĐỘ FROST GUARD 4-20 MA TEKV LL được sử dụng để:
- Bảo vệ chống đóng băng (frost protection) cho cuộn sưởi trong hệ thống HVAC/R.
- Giám sát nhiệt độ nước hồi trong hệ thống sưởi ấm, chiller, boiler.
- Phát hiện sớm nguy cơ đóng băng ở ống nước lạnh hoặc nước hồi.
- Ứng dụng trong tòa nhà thương mại, bệnh viện, khách sạn, nhà máy.
- Tích hợp với bộ điều khiển để tự động mở van sưởi, bật bơm hoặc báo động khi nhiệt độ giảm thấp.
- Đo nhiệt độ trong các hệ thống yêu cầu phản hồi nhanh và độ chính xác cao.
Sản phẩm giúp ngăn ngừa hư hỏng thiết bị do đóng băng, đảm bảo vận hành liên tục hệ thống HVAC và tiết kiệm chi phí sửa chữa lớn.
