CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MODBUS RTU PMB201-3M (RS-485)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc Modbus RTU PMB201-3M là sản phẩm thuộc dòng PyroMiniBus của Calex Electronics – thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ hồng ngoại không tiếp xúc. Đây là dòng cảm biến được thiết kế chuyên biệt cho các hệ thống giám sát và điều khiển nhiệt độ đa kênh trong môi trường công nghiệp, nơi yêu cầu độ chính xác cao, tốc độ phản hồi nhanh và khả năng giao tiếp trực tiếp qua giao thức Modbus RTU (RS-485) mà không cần bộ chuyển đổi tín hiệu trung gian.

Nhờ sử dụng công nghệ đo hồng ngoại không tiếp xúc, cảm biến PMB201-3M cho phép đo chính xác nhiệt độ bề mặt của các vật liệu không phản xạ cao như sơn, giấy, nhựa, gỗ, thực phẩm, vật liệu hữu cơ và kim loại phủ sơn, hoàn toàn không cần chạm trực tiếp vào vật thể. Điều này giúp đảm bảo độ an toàn, độ chính xác và tuổi thọ cao cho thiết bị trong mọi môi trường công nghiệp.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PMB201-3M

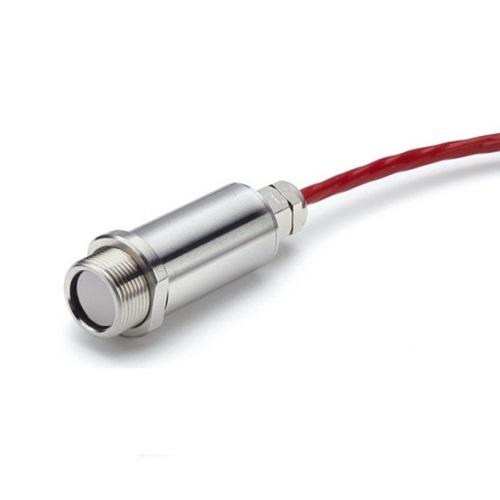

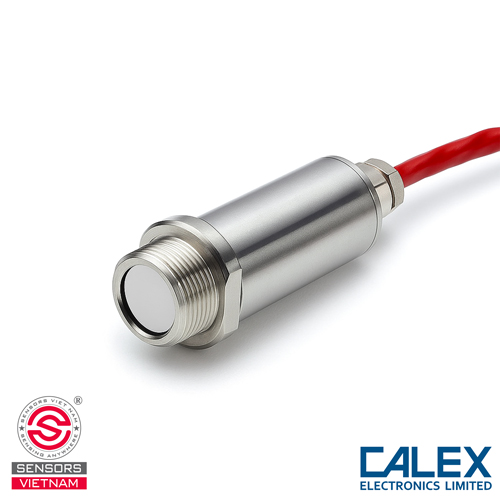

Cảm biến nhiệt độ hồng ngoại không tiếp xúc Modbus RTU PMB201-3M được chế tạo với vỏ thép không gỉ 316L – loại vật liệu cao cấp thường dùng trong ngành công nghiệp nặng, giúp chống ăn mòn, chống dầu và bụi mịn, đồng thời đạt chuẩn bảo vệ IP65 cho phép hoạt động ổn định trong môi trường ẩm, có rung động hoặc ngoài trời.

Thiết bị có kích thước nhỏ gọn, đường kính 18 mm, chiều dài 45 mm (chưa tính đầu cáp), trọng lượng chỉ 85 g, thuận tiện cho việc lắp đặt ở các vị trí hạn chế không gian. Chuẩn ren M16 × 1 mm tiêu chuẩn quốc tế cho phép cảm biến gắn trực tiếp vào ống dẫn, tủ điện hoặc giá đỡ công nghiệp mà không cần bộ chuyển đổi cơ khí riêng. Cáp tín hiệu tiêu chuẩn dài 1 mét có thể mở rộng tối đa 30 mét bằng dây RS-485 chuyên dụng mà vẫn duy trì tín hiệu ổn định và chống nhiễu tốt.

Cảm biến nhiệt độ PMB201-3M có thể vận hành ở nhiệt độ môi trường lên đến 120°C mà không cần làm mát, sử dụng nguồn cấp 24VDC (6–28VDC), dòng tiêu thụ tối đa 50 mA, đáp ứng hoàn hảo các tiêu chuẩn công nghiệp quốc tế.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PMB201-3M

Cảm biến PMB201-3M được trang bị hệ thống quang học có tỷ lệ 20:1 (Optics 20:1) – đây là một trong những thông số quan trọng nhất quyết định kích thước vùng đo (spot size) tại các khoảng cách khác nhau. Tỷ lệ này có nghĩa là tại khoảng cách 1 mét, đường kính vùng đo chỉ khoảng 69.1 mm, giúp cảm biến đo chính xác các vật thể nhỏ hoặc chi tiết trong dây chuyền sản xuất.

Thiết bị sử dụng bộ lọc quang học bước sóng 8–14 µm, tối ưu cho vật liệu có hệ số phát xạ trung bình đến cao như sơn, giấy, nhựa, gỗ, thực phẩm, cao su hoặc kim loại phủ sơn. Sự kết hợp giữa bước sóng trung dài và quang học hội tụ cao cấp giúp cảm biến duy trì độ ổn định, độ tuyến tính và độ tin cậy tuyệt đối trong phép đo liên tục.

CÔNG NGHỆ ĐO VÀ TRUYỀN THÔNG MODBUS RTU CỦA CẢM BIẾN NHIỆT ĐỘ PMB201-3M

Cảm biến hoạt động dựa trên nguyên lý thu nhận và phân tích bức xạ hồng ngoại phát ra tự nhiên từ vật thể có nhiệt độ lớn hơn –273°C, sau đó chuyển đổi thành tín hiệu kỹ thuật số và truyền đi theo chuẩn Modbus RTU RS-485.

Điểm đặc biệt của dòng PyroMiniBus là khả năng kết nối trực tiếp với Modbus Master như PLC, SCADA hoặc màn hình hiển thị PM180 mà không cần bộ giao tiếp trung gian. Mỗi cảm biến có thể được gán địa chỉ Modbus riêng, cho phép giám sát đồng thời hàng trăm điểm đo trên cùng một mạng RS-485. Một hệ thống Modbus Master có thể quản lý tới 224 cảm biến hoặc 128 mô-đun PM180, đáp ứng hoàn hảo nhu cầu giám sát đa điểm trong các nhà máy tự động hóa hiện đại.

Thời gian phản hồi chỉ 125 ms giúp PMB201-3M đo và truyền dữ liệu gần như tức thời, rất phù hợp cho các ứng dụng cần điều khiển PID, cảnh báo nhiệt hoặc ghi log dữ liệu theo thời gian thực.

NGUYÊN LÝ HOẠT ĐỘNG VÀ DẢI ĐO NHIỆT ĐỘ

Theo nguyên lý vật lý cơ bản, mọi vật thể có nhiệt độ lớn hơn –273,15°C (0 Kelvin) đều phát ra bức xạ hồng ngoại tỷ lệ thuận với nhiệt độ bề mặt của nó. Cảm biến PMB201-3M hoạt động bằng cách thu nhận chính xác lượng bức xạ này thông qua bộ cảm biến thermopile tích hợp, sau đó mạch xử lý nội bộ tuyến tính hóa tín hiệu, bù trừ nhiệt độ môi trường và chuyển đổi thành dữ liệu nhiệt độ kỹ thuật số truyền qua giao thức Modbus RTU (RS-485).

Dải đo tiêu chuẩn của PMB201-3M là từ –20°C đến 1000°C, cho phép cảm biến được sử dụng linh hoạt trong nhiều ứng dụng khác nhau – từ giám sát nhiệt độ thấp của thực phẩm, giấy, nhựa đến các quy trình gia nhiệt trung bình như sấy sơn, ép nhựa hoặc kiểm soát nhiệt độ bề mặt kim loại phủ sơn.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MODBUS RTU PMB201-3M

- Model: PMB201-3M
- Bước sóng đo: 8–14 µm (phổ hồng ngoại trung dài, tối ưu cho vật liệu phi kim và kim loại sơn phủ)
- Dải đo nhiệt độ: –20°C đến 1000°C
- Thời gian đáp ứng: 125 ms (90%)
- Ngõ ra tín hiệu: RS-485 Modbus RTU, dữ liệu kỹ thuật số
- Hệ số phát xạ (Emissivity): 0.2 – 1.0 (điều chỉnh qua phần mềm)
- Optics: 20:1 (spot size 50 mm @ 1 m)
- Nguồn cấp: 24VDC (6–28VDC)
- Dòng tiêu thụ: 50 mA max
- Vật liệu vỏ: Thép không gỉ 316L
- Chuẩn bảo vệ: IP65
- Nhiệt độ môi trường làm việc: 0°C – 120°C
- Kích thước: Ø18 × 45 mm
- Khối lượng: 85 g
- Chiều dài cáp: 3m
- Xuất xứ: Calex UK đầy đủ CO/CQ
- Bảo hành: 12 tháng (1 đổi 1)

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PMB201-3M

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PMB201-3M được ứng dụng rộng rãi trong các hệ thống giám sát và điều khiển nhiệt độ liên tục, đặc biệt ở những nơi cảm biến tiếp xúc truyền thống không thể hoạt động.

Trong ngành điện, thiết bị được lắp đặt để giám sát nhiệt độ busbar và mối nối trong tủ điện, giúp phát hiện sớm hiện tượng quá nhiệt và ngăn ngừa sự cố cháy nổ. Trong ngành sản xuất, cảm biến được bố trí tại các lò sấy, băng tải, buồng sơn hoặc lò nướng công nghiệp để đảm bảo nhiệt độ ổn định và đồng đều trên toàn bộ quy trình.

Ngoài ra, PMB201-3M còn được sử dụng trong dây chuyền carton, sấy epoxy, giám sát ổ trục, bàn con lăn, hoặc kiểm soát nhiệt độ trong quá trình sơn phủ, sấy khô và chiết nạp khí. Với độ chính xác cao, phản hồi nhanh và độ bền vượt trội, thiết bị này trở thành lựa chọn tiêu chuẩn cho các ứng dụng đo nhiệt độ không tiếp xúc trong công nghiệp hiện đại.

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PMB201-3M

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PMB201-3M thuộc dòng PyroMiniBus sử dụng giao thức truyền thông RS-485 Modbus RTU với cấu trúc 4 dây riêng biệt, bao gồm hai dây nguồn và hai dây tín hiệu. Thiết kế này giúp việc truyền dữ liệu ổn định hơn, chống nhiễu tốt và đảm bảo độ tin cậy cao trong môi trường công nghiệp có nhiều thiết bị điện.

Hệ thống đấu nối tiêu chuẩn được thực hiện như sau:
– Dây +V (màu đỏ): cấp nguồn dương 24 VDC (chấp nhận từ 6–28 VDC)
– Dây 0V (màu đen): nguồn âm (GND)
– Dây A / DATA+ (màu vàng): tín hiệu truyền RS-485 (+)
– Dây B / DATA– (màu xanh): tín hiệu truyền RS-485 (–)

Tất cả các cảm biến PMB201-3M có thể được đấu song song trên cùng một đường truyền RS-485 theo cấu hình daisy-chain. Khi lắp đặt nhiều cảm biến trên cùng mạng, cần sử dụng dây xoắn đôi có chống nhiễu (shielded twisted pair) và gắn điện trở kết thúc 120 Ω ở hai đầu đường bus để đảm bảo tín hiệu ổn định. Vỏ chống nhiễu của cáp nên được nối đất tại một điểm duy nhất nhằm hạn chế hiện tượng vòng dòng rò.

Nguồn 24 VDC có thể cấp chung cho nhiều cảm biến thông qua hộp chia tín hiệu PMBHUB. Mỗi PMBHUB có thể kết nối tối đa 6 cảm biến, đồng thời chia đường truyền RS-485 chính tới PLC, SCADA hoặc màn hình hiển thị PM180. Khi mở rộng hệ thống, các PMBHUB được liên kết nối tiếp để tạo thành mạng Modbus quy mô lớn, có thể giám sát tới 224 cảm biến hoặc 128 mô-đun PM180 trên cùng một Modbus Master.

Mỗi cảm biến có địa chỉ Modbus độc lập, có thể cấu hình trực tiếp qua phần mềm hoặc màn hình PM180. Người dùng có thể thay đổi tốc độ baud (9600 mặc định), định dạng dữ liệu, hệ số phát xạ (emissivity), chế độ trung bình tín hiệu (averaging), bù năng lượng phản xạ (reflected energy compensation) và giới hạn cảnh báo nhiệt độ cao/thấp.

Màn hình PM180 ngoài chức năng hiển thị còn có khả năng lưu trữ dữ liệu trên thẻ MicroSD, cho phép ghi lại giá trị nhiệt độ, sự kiện cảnh báo và thời gian thực. Dữ liệu đo từ cảm biến cũng có thể truyền trực tiếp đến hệ thống giám sát SCADA hoặc HMI để theo dõi, điều khiển và cảnh báo tức thời.

Trong quá trình lắp đặt, cần tránh đi cáp tín hiệu song song với cáp nguồn AC hoặc cáp điều khiển động lực để giảm nhiễu điện từ. Nếu khoảng cách lớn hơn 30 m, nên dùng cáp RS-485 chất lượng cao có lõi đồng và chống nhiễu tốt để đảm bảo độ chính xác truyền dữ liệu.

Với cấu trúc 4 dây độc lập, khả năng mở rộng linh hoạt và độ tin cậy cao, cảm biến PMB201-3M đáp ứng hoàn hảo các yêu cầu trong hệ thống đo và giám sát nhiệt độ đa điểm. Đây là lựa chọn tối ưu cho các ứng dụng giám sát busbar, lò sấy, băng tải nhiệt, buồng sơn, lò nướng hoặc các dây chuyền sản xuất tự động hóa cần đo nhiệt độ không tiếp xúc với tốc độ phản hồi nhanh và độ chính xác cao.

MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PMB201-3M CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi mua cảm biến nhiệt độ hồng ngoại không tiếp xúc PMB201-3M (RS-485 Modbus RTU) tại Sensors Việt Nam, khách hàng được nhận sản phẩm chính hãng Calex UK với đầy đủ chứng từ CO/CQ, phần mềm cấu hình miễn phí và bảo hành 12 tháng – 1 đổi 1 nếu có lỗi kỹ thuật. Đội ngũ kỹ thuật của Sensors Việt Nam luôn sẵn sàng hỗ trợ chuyên sâu từ khâu tư vấn lựa chọn model, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu đến tối ưu hóa hệ thống PLC, HMI và SCADA. Chúng tôi cam kết mang đến giải pháp đo nhiệt độ hồng ngoại toàn diện, giúp doanh nghiệp vận hành ổn định, giảm thiểu rủi ro kỹ thuật và tối ưu chi phí đầu tư lâu dài. Liên hệ ngay hôm nay để được báo giá tốt nhất và hỗ trợ kỹ thuật 24/7 từ Sensors Việt Nam – Nhà phân phối chính thức Calex tại Việt Nam.
