Trong kỷ nguyên tự động hóa, việc truyền tải tín hiệu đo lường một cách ổn định, chính xác và nhanh chóng là yêu cầu tiên quyết. Cảm biến nhiệt độ hồng ngoại PC21MT-0WJ ra đời để đáp ứng chính xác nhu cầu này. Đây là phiên bản đặc biệt thuộc dòng PyroCouple của CALEX, nổi bật với dải đo từ 0°C đến 250°C và tín hiệu ngõ ra 4-20mA tiêu chuẩn công nghiệp. Đặc biệt, dòng cảm biến đo nhiệt độ từ xa này còn được trang bị bộ làm mát và thổi khí (WJ) - giúp hoạt động bền bỉ trong điều kiện nhiệt độ môi trường cao.
Sensors Việt Nam là nhà phân phối chính thức của CALEX – Anh Quốc, cam kết mang đến sản phẩm cảm biến hồng ngoại không tiếp xúc PC21MT-0WJ chính hãng, với dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và chính sách bảo hành 12 tháng, 1 đổi 1.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-0WJ được thiết kế tích hợp, với cấu tạo chắc chắn, nhỏ gọn, bao gồm:
- Vỏ bảo vệ chế tạo từ thép không gỉ SS316 chất lượng cao, chống ăn mòn, đảm bảo khả năng chống chịu trong môi trường công nghiệp khắc nghiệt.
- Hệ thống ống kính chuyên dụng, có nhiệm vụ thu nhận và hội tụ chính xác năng lượng bức xạ hồng ngoại từ vật thể.
- Bộ cảm biến đo nhiệt độ từ xa giúp chuyển đổi năng lượng bức xạ nhiệt thành tín hiệu điện áp (mV).
- Bộ chuyển đổi tín hiệu sẽ chuyển đổi tín hiệu mV sang tín hiệu dòng điện tuyến tính 4-20mA, giúp tín hiệu truyền tải xa mà không bị suy hao hay nhiễu.
- Cáp kết nối dài 1m dùng để truyền tải nguồn và tín hiệu 4-20mA.

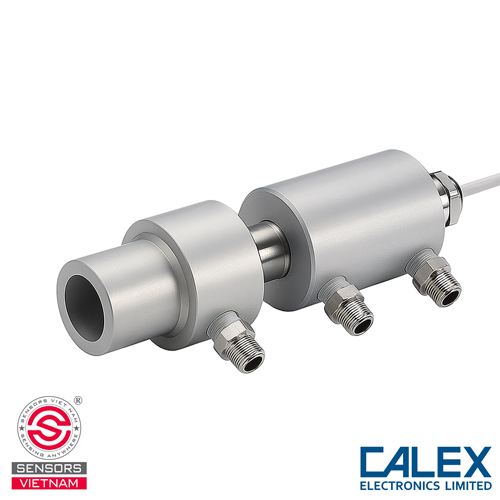

- Bộ phận bảo vệ và làm mát:
+ Vỏ Làm Mát (Air/Water Cooled Jacket): Cho phép dẫn khí nén sạch hoặc nước luân chuyển qua để làm mát thân cảm biến, giúp duy trì nhiệt độ hoạt động ổn định, ngay cả khi nhiệt độ môi trường xung quanh vượt quá giới hạn thông thường.
+ Vòng Thổi Khí (Air Purge Collar): Vòng gắn ở đầu cảm biến, kết nối với nguồn khí nén, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi bẩn, hơi nước, khói và các hạt vật chất nóng bám vào ống kính hiệu quả.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-0WJ hoạt động dựa trên nguyên tắc sau:
- Bảo vệ liên tục: Nước/khí làm mát giữ cảm biến ở nhiệt độ tối ưu, trong khi vòng thổi khí giữ sạch ống kính.

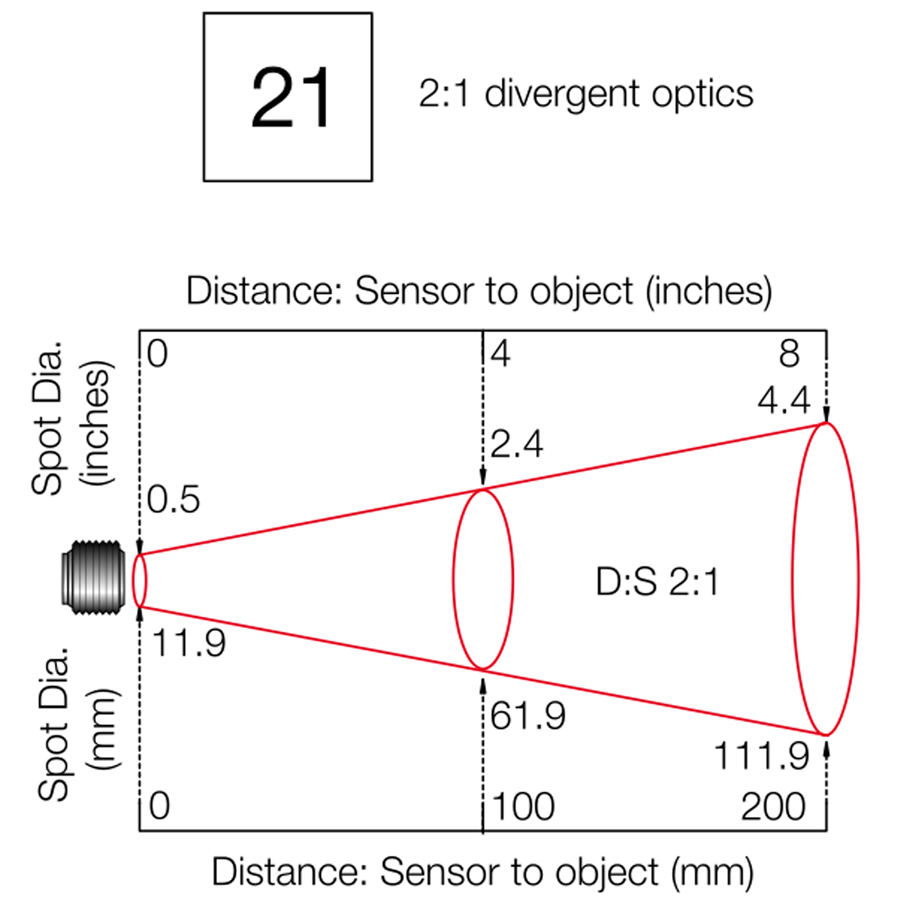

- Thu nhận Bức xạ: Ống kính thu nhận bức xạ hồng ngoại từ vật thể (0°C đến 250°C).
- Chuyển đổi Dòng 4-20mA: Mạch điện tử chuyển đổi tín hiệu Thermopile thành tín hiệu dòng điện tuyến tính 4-20mA (4mA tương ứng 0°C, 20mA tương ứng 250°C).
- Truyền tải Ổn định: Tín hiệu 4-20mA được truyền về PLC/DCS, đảm bảo độ chính xác và chống nhiễu vượt trội ngay cả khi cáp truyền đi xa.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ
- Model PC21MT-0WJ
- Dải đo 0 đến 250 độ C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-0WJ được ứng dụng rộng rãi trong các lĩnh vực sau:
- Ngành Thép/Kim loại: Giám sát nhiệt độ vật liệu sau khi cán, hoặc nhiệt độ khuôn, nơi có nhiệt độ môi trường cao và nhiều bụi.
- Ngành Thủy tinh/Gốm sứ: Đo nhiệt độ các lò nung, lò nung sấy công nghiệp.
- Công nghiệp Xi măng: Giám sát nhiệt độ tại các khu vực nhiều bụi và nhiệt độ cao.
- Sản xuất Nhựa: Đo nhiệt độ màng nhựa, nơi có hơi dầu hoặc khói ảnh hưởng đến ống kính.
- Ứng dụng Ngoài trời/Khắc nghiệt: Lắp đặt tại các vị trí tiếp xúc trực tiếp với nguồn nhiệt hoặc môi trường công nghiệp nặng.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ
Đấu nối Cơ khí và Hệ thống WJ
- Lắp đặt cảm biến vào Jacket làm mát (WJ).
- Kết nối nguồn khí nén sạch (hoặc nước làm mát) vào các cổng tương ứng trên jacket và vòng thổi khí.
- Đảm bảo áp suất khí/nước phù hợp để làm mát và tạo màn chắn hiệu quả.
- Gắn cố định bộ Jacket bằng ren M18.

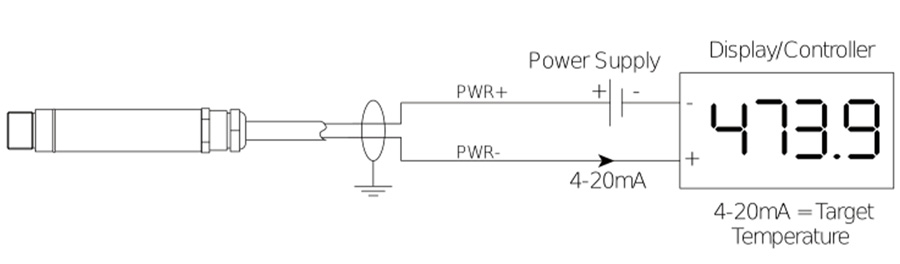

Đấu nối Điện (4-20mA, 2 dây)
- Nguồn cấp/Tín hiệu: Kết nối dây nguồn 24VDC và tín hiệu 4-20mA theo đúng sơ đồ 2 dây vào thiết bị nhận (PLC, DCS).
- Cấu hình PLC: Đặt thang đo 4mA = 0°C và 20mA = 250°C.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-0WJ TẠI SENSOR VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PC21MT-0WJ với dải đo 0°C đến 250°C, tốc độ 240ms, thiết kế vỏ SS316 và có tích hợp hệ thống làm mát sẽ là giải pháp đo nhiệt độ không tiếp xúc đáng tin cậy nhất.
Sensors Việt Nam cam kết cung cấp sản phẩm cảm biến đo nhiệt độ từ xa PC21MT-0WJ chính hãng, CO/CQ đầy đủ, chính sách Bảo hành 12 tháng, 1 đổi 1, dịch vụ hỗ trợ kỹ thuật - tư vấn giải pháp tận tình và giá cả cạnh tranh nhất thị trường.
Liên hệ ngay với Sensors Việt Nam để nhận tư vấn chi tiết về PC21MT-0WJ nhé
