CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG ET741M-Pt1000-U-100 thuộc dòng ET741 của Evikon, là cảm biến đo nhiệt độ bề mặt ống (pipe surface temperature sensor) sử dụng phần tử Pt1000. Thiết bị được thiết kế dạng kẹp trực tiếp lên ống, không cần can thiệp vào lưu chất bên trong, giúp lắp đặt nhanh chóng, an toàn và không gây rò rỉ hệ thống.
Khác với cảm biến cắm trực tiếp, cảm biến kẹp ống đo nhiệt độ gián tiếp từ bên ngoài, mang lại nhiều ưu điểm:
Không cần khoan hoặc cắt ống
Không ảnh hưởng dòng chảy
Dễ lắp đặt, bảo trì và thay thế
Phiên bản này sử dụng tín hiệu 0-10 V, giúp tích hợp nhanh vào các hệ thống điều khiển tiêu chuẩn.

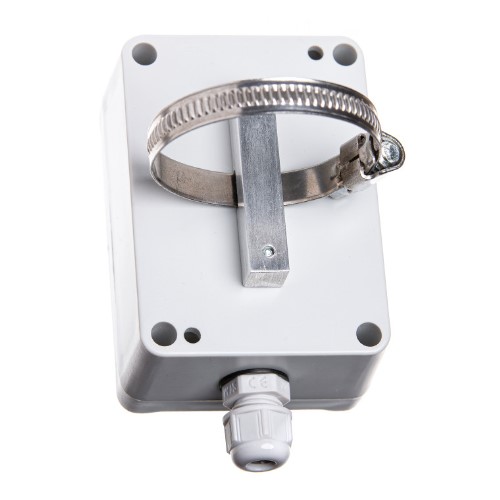

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG EVIKON ET741M-Pt1000-U-100
Thiết kế chuyên dụng cho lắp đặt đường ống:
Phần tử đo: Pt1000 (RTD, độ chính xác cao)
Kiểu lắp đặt: Kẹp trực tiếp lên ống bằng đai kim loại
Cảm biến tiếp xúc: Gắn dưới đáy housing, tiếp xúc bề mặt ống
Vỏ thiết bị: Nhựa ABS công nghiệp (housing M)
Cấp bảo vệ: IP66
Đầu ra: Analog 0-10 V (transmitter tích hợp)
Kết nối: Terminal block (2 hoặc 3 dây)
Nguồn cấp: 12…36 VDC
Lắp đặt: Gắn ngoài ống, không cần dừng hệ thống
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG EVIKON ET741M-Pt1000-U-100
Tiếp xúc nhiệt: Cảm biến Pt1000 tiếp xúc trực tiếp với bề mặt ống và nhận nhiệt độ từ thành ống.
Chuyển đổi tín hiệu: Giá trị điện trở thay đổi theo nhiệt độ được bộ transmitter chuyển đổi thành tín hiệu 0-10 V tuyến tính.
Truyền tín hiệu: Tín hiệu analog được gửi về PLC/BMS để giám sát và điều khiển.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG EVIKON ET741M-Pt1000-U-100
- Dải đo: -40 đến 90 độ C
- Đầu Cảm biến loại PT1000
- Ngõ ra 0-10V
- Đo nhiệt độ dạng kẹp ống
- Đường kính dây siết dưới 100mm
- Cấp độ bảo vệ IP66
- Xuất xứ Evikon/ Estonia
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG EVIKON ET741M-Pt1000-U-100
Cảm biến được ứng dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống HVAC: Đo nhiệt độ nước lạnh, nước nóng trong chiller, AHU, FCU
Đường ống nước: Giám sát nhiệt độ nước cấp, nước hồi
Hệ thống lạnh: Theo dõi nhiệt độ ống gas và ống nước lạnh
Nhà máy công nghiệp: Đo nhiệt độ đường ống dẫn chất lỏng và khí
Tòa nhà thông minh (BMS): Giám sát và điều khiển nhiệt độ hệ thống
Hệ thống năng lượng: Lò hơi, hệ thống trao đổi nhiệt
MUA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG EVIKON ET741M-Pt1000-U-100 TẠI SENSORS VIỆT NAM
Để sở hữu Cảm biến nhiệt độ kẹp ống Evikon ET741M-Pt1000-U-100 chính hãng, quý khách hãy liên hệ Sensors Việt Nam. Chúng tôi cung cấp sản phẩm nhập khẩu trực tiếp từ Evikon - Châu Âu với đầy đủ CO/CQ, bảo hành 12 tháng và hỗ trợ kỹ thuật chuyên sâu. Liên hệ Sensors Việt Nam để được báo giá tốt nhất và tư vấn nhanh chóng!
