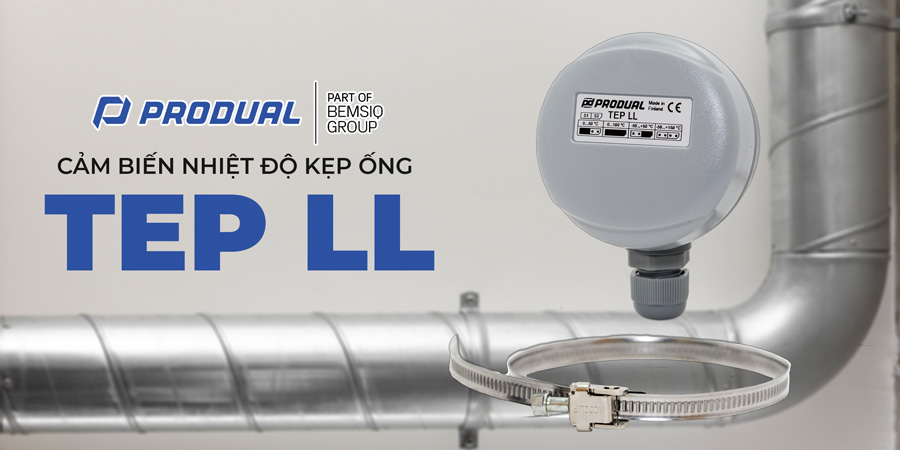

CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG TEP LL (4-20mA) là cảm biến nhiệt độ kẹp ống (strap-on transmitter) thuộc dòng TEP LL của Produal, thiết kế chuyên dụng cho lắp đặt bề mặt ống trong hệ thống sưởi ấm và làm mát HVAC/R. Thiết bị sử dụng nguyên tố cảm biến Pt1000 để đo nhiệt độ bề mặt ống chính xác, chuyển đổi giá trị kháng trở thành tín hiệu analog tuyến tính 4-20 mA (2-wire) truyền đến BMS hoặc bộ điều khiển. Chức năng điều khiển tích hợp cho phép thiết bị hoạt động như bộ điều khiển độc lập, điều khiển actuator nhiệt hoặc thiết bị khác dựa trên giá trị đo. Dải đo nhiệt độ có thể tùy chỉnh linh hoạt trong quá trình commissioning bằng công cụ ML-SER, hỗ trợ hiệu chỉnh một điểm tại hiện trường và chuyển đổi đầu ra từ đo nhiệt độ sang chức năng điều khiển. Lắp đặt bằng dây đai điều chỉnh linh hoạt, không cần cắt ống, phù hợp cho đường ống nước nóng, nước lạnh, nước hồi chiller, boiler. Đây là giải pháp tiện lợi, tiết kiệm thời gian lắp đặt và bảo trì trong các hệ thống HVAC/R dân dụng và thương mại.

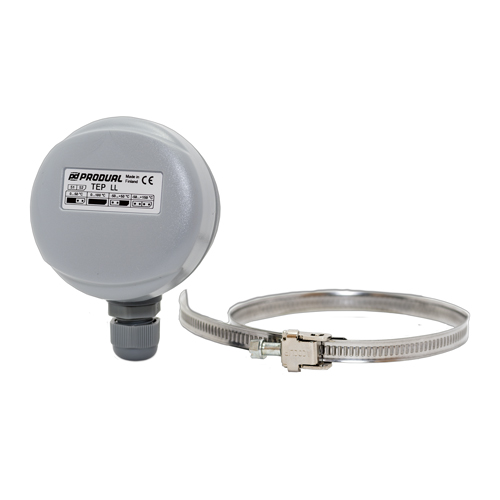

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG PRODUAL TEP LL (4-20mA)
CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG TEP LL (4-20mA) được thiết kế chắc chắn, phù hợp lắp đặt bề mặt ống:
- Vỏ nhựa chịu nhiệt cao cấp, đạt chuẩn IP54 chống bụi và nước.
- Cảm biến Pt1000 tích hợp, tiếp xúc tốt với bề mặt ống.
- Dây đai điều chỉnh linh hoạt để kẹp chắc chắn trên ống (đường kính ống đa dạng).
- Nắp bayonet và khối đầu nối nghiêng 45° giúp đấu nối dây dễ dàng.
- Đầu ra analog 4-20 mA (2-wire).
- Nguồn cấp 15…35 Vdc (qua vòng lặp 4-20 mA).
- Kích thước nhỏ gọn, dễ lắp đặt và bảo trì.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG TEP LL (4-20mA)
Thiết bị đo nhiệt độ bề mặt ống qua cảm biến Pt1000:
- Giá trị kháng trở của Pt1000 thay đổi theo nhiệt độ bề mặt ống.
- Mạch chuyển đổi tín hiệu kháng trở thành đầu ra analog tuyến tính 4-20 mA tỷ lệ với nhiệt độ.
- Tín hiệu 4-20 mA truyền đến BMS hoặc bộ điều khiển để giám sát liên tục.
- Chức năng điều khiển tích hợp: Chuyển đổi đầu ra thành tín hiệu điều khiển để điều khiển actuator nhiệt hoặc thiết bị khác (cài đặt qua ML-SER).
- Hiệu chỉnh một điểm tại hiện trường để bù sai số môi trường thực tế.
- Dây đai kẹp đảm bảo tiếp xúc tốt giữa cảm biến và bề mặt ống, truyền nhiệt chính xác.
Với tùy chỉnh 4 dải đo bằng jumper:
0…+50 °C
0…+100 °C
-50…+50 °C
-50…+150 °C
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG TEP LL (4-20mA)
CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG TEP LL (4-20mA) được sử dụng để:
- Dải đo tùy chỉnh: 0…+50 °C, 0…+100 °C, -50…+50 °C, -50…+150 °C
- Ngõ ra: 4...20mA
- Nguồn cấp 24VDC
- Đo nhiệt độ dạng kẹp ống
- Cấp độ bảo vệ IP54
- Xuất xứ Produal/ Finland
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ KẸP ỐNG PRODUAL TEP LL
- Đo và giám sát nhiệt độ bề mặt ống nước nóng, nước lạnh, nước hồi chiller, boiler.
- Điều khiển van nhiệt, bơm hoặc báo động trong hệ thống HVAC/R.
- Tích hợp BMS để theo dõi nhiệt độ ống từ xa.
- Ứng dụng trong tòa nhà thương mại, bệnh viện, khách sạn, nhà máy.
- Hỗ trợ điều khiển actuator nhiệt hoặc thiết bị khác trong hệ thống nước.
- Lắp đặt nhanh chóng không cần cắt ống, tiết kiệm thời gian và chi phí.
Sản phẩm giúp đo nhiệt độ ống chính xác, hỗ trợ điều khiển thông minh, giảm tiêu thụ năng lượng và đảm bảo an toàn hệ thống nước.
