CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 là cảm biến nhiệt độ ngâm (immersion transmitter) thuộc dòng TEAT-M của Produal, thiết kế chuyên dụng để đo nhiệt độ nước làm nóng/lạnh trong hệ thống tự động hóa HVAC/R. Thiết bị sử dụng nguyên tố cảm biến Pt1000 để đo nhiệt độ chính xác, chuyển đổi giá trị kháng trở thành tín hiệu analog tuyến tính 0-10 V và truyền dữ liệu nhiệt độ qua giao thức Modbus RTU (RS-485) đến BMS, PLC hoặc bộ điều khiển trung tâm. Chức năng điều khiển tích hợp cho phép thiết bị hoạt động như bộ điều khiển độc lập, điều khiển actuator nhiệt hoặc thiết bị khác dựa trên giá trị đo. Dải đo nhiệt độ có thể tùy chỉnh bằng jumper (S1/S2) với 4 lựa chọn: 0…+50 °C, 0…+100 °C, -50…+50 °C, -50…+150 °C. Đầu dò dài 100 mm bằng thép không gỉ AISI 316L lắp đặt trong thermowell (ống bảo vệ) để đo trực tiếp trong nước, đảm bảo độ bền và an toàn cao. Khi đo nhiệt độ không khí trong ống gió, có thể lắp với phụ kiện flange MT4270. Đây là giải pháp linh hoạt, độ chính xác cao cho các ứng dụng giám sát nhiệt độ nước/nước thải, nước sinh hoạt, hệ chiller, BMS.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC PRODUAL TEAT-M-100

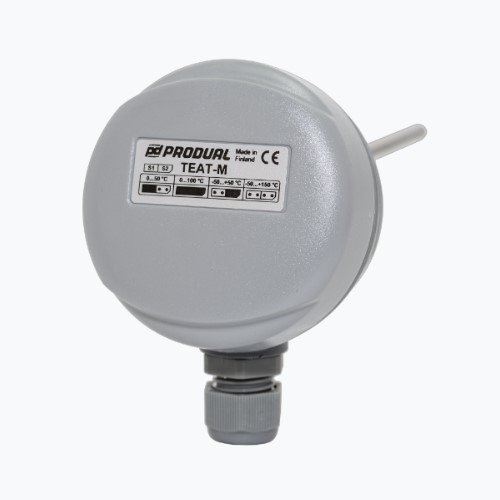

CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 được thiết kế chắc chắn, phù hợp môi trường nước:
- Vỏ nhựa chịu nhiệt cao cấp (<120 °C), đạt chuẩn IP54 chống bụi và nước.
- Cảm biến Pt1000 tích hợp, đầu dò dài 100 mm, đường kính 6 mm bằng thép không gỉ AISI 316L (thép chống axit).
- Lắp đặt trong thermowell (ống bảo vệ) với các vật liệu tùy chọn: AT (thép không gỉ AISI 100), ATH (AISI 316L), ATM (đồng thau MS362).
- Nắp lưỡi lê (bayonet) và khối đầu nối nghiêng 45° giúp đấu nối dây dễ dàng.
- Đầu ra analog 0-10 V (<2 mA, 3-wire).
- Giao tiếp Modbus RTU (RS-485).
- Nguồn cấp 24 VDC.
- Kích thước nhỏ gọn, dễ lắp đặt và bảo trì.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 (Ngõ ra Modbus/0-10V, Đầu dò 100mm)
Thiết bị đo nhiệt độ nước qua cảm biến Pt1000:
- Giá trị kháng trở của Pt1000 thay đổi theo nhiệt độ nước trong đường ống.
- Mạch chuyển đổi tín hiệu kháng trở thành đầu ra analog tuyến tính 0-10 V tỷ lệ với nhiệt độ.
- Dữ liệu nhiệt độ được truyền qua Modbus RTU đến BMS hoặc bộ điều khiển trung tâm để giám sát liên tục.
- Chức năng điều khiển PID tích hợp: Chuyển đổi đầu ra thành tín hiệu điều khiển để điều khiển actuator nhiệt hoặc thiết bị khác (cài đặt qua ML-SER).
- Hiệu chỉnh một điểm tại hiện trường để bù sai số môi trường thực tế.
- Đầu dò ngâm trong thermowell đảm bảo đo trực tiếp và chính xác trong dòng nước.
Nhiệt độ được phát hiện bởi phần tử đầu dò cảm biến Pt1000. Thông tin điện trở của phần tử cảm biến được chuyển đổi thành tín hiệu Modbus RTU (RS-485) và 0…10V. Phạm vi dải đo của cảm biến nhiệt độ có thể được lựa chọn khi vận hành thông qua jumpers S1 and S2 với 4 dải đo như sau:
0…+50 °C
0…+100 °C
-50…+50 °C
-50…+100 °C
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 (Ngõ ra Modbus/0-10V, Đầu dò 100mm)
- Dải đo: 0…+50 °C, 0…+100 °C, -50…+50 °C hoặc -50…+150 °C (điều chỉnh bằng jumper)
- Nguồn cấp: 24VDC
- Ngõ ra: Modbus RTU (RS-485) và 0...10V
- Đầu dò thiết kế bằng thép không gỉ AISI 316L (thép chống axit)
- Chiều dài đầu dò 100 mm, đường kính 6 mm
- Gắn ống nước hoặc ống gió
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 (Ngõ ra Modbus/0-10V, Đầu dò 100mm)
CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT-M-100 được dùng để:
- Đo và giám sát nhiệt độ nước nóng/lạnh, nước hồi chiller, boiler, nước cấp, nước thải.
- Điều khiển van nhiệt, bơm hoặc báo động trong hệ thống HVAC/R.
- Tích hợp BMS/SCADA để theo dõi nhiệt độ nước từ xa qua Modbus RTU.
- Ứng dụng trong tòa nhà thương mại, bệnh viện, khách sạn, nhà máy.
- Hỗ trợ đo nhiệt độ không khí trong ống gió với phụ kiện flange MT4270.
- Tối ưu hóa năng lượng và duy trì nhiệt độ nước ổn định, an toàn.
Sản phẩm giúp đo nhiệt độ nước chính xác, hỗ trợ điều khiển thông minh, giảm tiêu thụ năng lượng và đảm bảo an toàn hệ thống nước.
